Gotowy projekt domu  - odbicie lustrzane z garażem po lewejGotowy projekt domu  - odbicie lustrzane z garażem po lewej

Z30 L GL

odbicie lustrzane z garażem po lewej

Powierzchnia użytkowa
95 + 21 m²
murowany
dostępność projektu: 10 dni roboczych
2 570

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Dane techniczne

Powierzchnia użytkowa / netto
95,3 / 122,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia garażu
21,4 m²
Powierzchnia zabudowy
97,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
300,9 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.


Wysokość domu
7,99 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
45° / 12°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
183,26 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,52 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

Liczba pokoi
4
Liczba pokoi - liczba pokoi z wyłączeniem pomieszczeń gospodarczych i technicznych.

Typ domu
murowany
Typ domu - technologia i styl, w którym wykonany jest dom

Instalacja grzewcza

W projekcie
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Energia pierwotna (Ep)
118,7 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
106,2 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Propozycje materiałowe

Ściany beton komórkowy, ceramika, silikaty
Stropbetonowy gęstożebrowy
Dachdachówka, blachodachówka
Gotowy projekt domu Z30 L GL - odbicie lustrzane z garażem po lewej

Parter 50,4 / 71,8

Sień
2,6 m²
Pokój
9,6 m²
Salon
25,7 m²
Kuchnia+spiżarka
7,0 m²
Łazienka
5,7 m²
Garaż
21,4 m²
Gotowy projekt domu Z30 L GL - odbicie lustrzane z garażem po lewej

Poddasze 44,8 / 50,6

Hol
6,1 m²
Pokój
9,5 m²
Łazienka
6,0 m²
Garderoba
2,9 m²
Pokój
20,4 m²
Gotowy projekt domu Z30 L GL - odbicie lustrzane z garażem po lewej

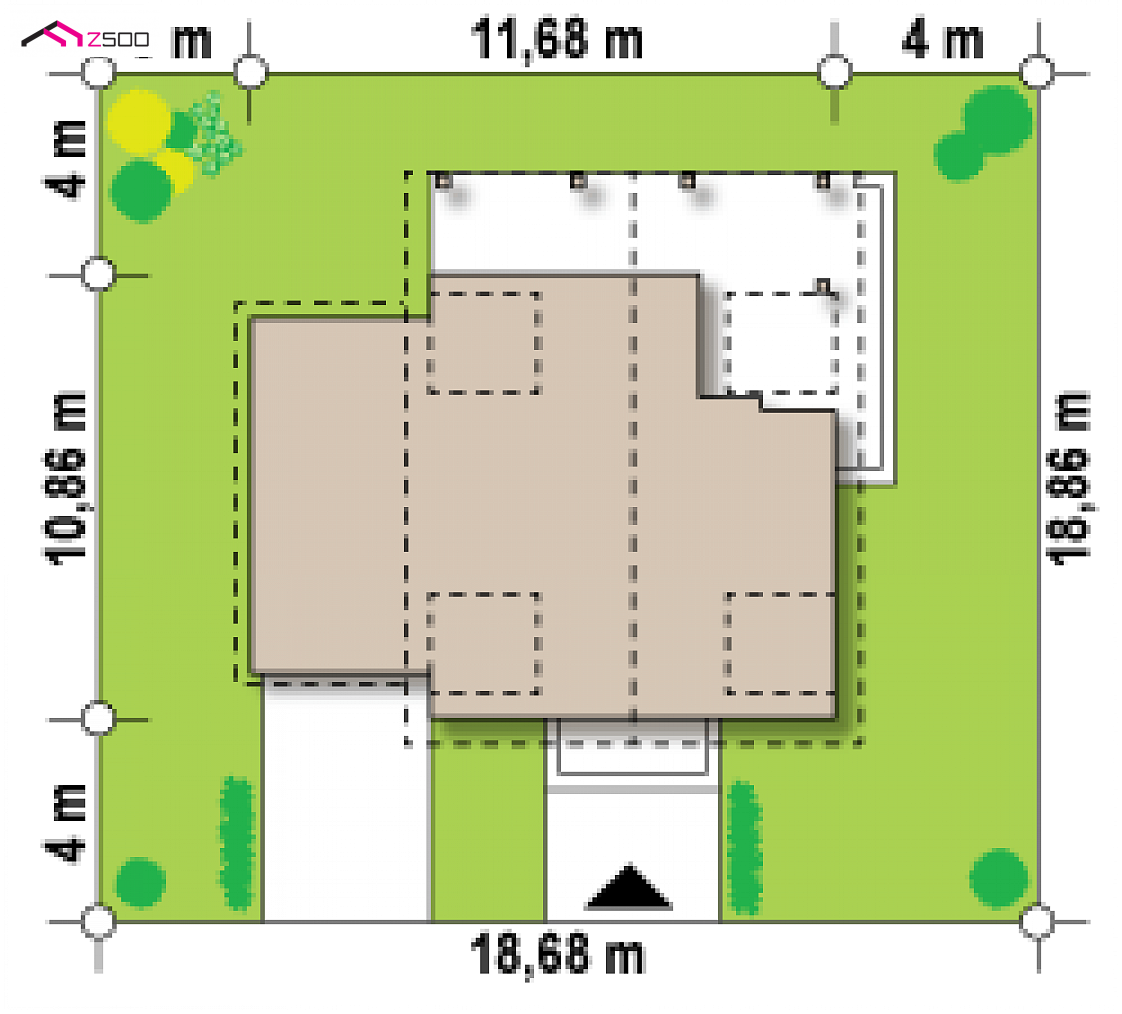

Minimalne wymiary działki
Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami

szerokość18,68 m
długość18,86 m

Wymiary elewacji frontowej 11,68 m
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi

Kupuj online

Nawet do 3000 zł taniej!

  • bezpośredni kontakt z architektem konsultacje z projektantem, który stworzył Twój dom
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie bezpłatna
  • gratis do każdego projektu zestawy projektów dodatkowych, broszury informacyjne oraz wiele innych materiałów promocyjnych
  • wygodna teczka na dokumenty oszczędzasz 40 zł

Warianty (6)

  • Z30 B - w technologii z bala

    w technologii z bala

    pow. użytkowa / netto: 91,3 / 96,5 m²pow. zabudowy: 68 m²min. wymiary działki: 15,8 m² x 16,6 m²kąt dachu: 45 °rys. szczegółowy PDF
  • Z30 - Dom z zadaszoną werandą i balkonem. Dach dwuspadowy. Wersja drewniana i murowana
    • Z30
    • 92
    • 135  tys. zł

    Dom z zadaszoną werandą i balkonem. Dach dwuspadowy. Wersja drewniana i murowana

    pow. użytkowa / netto: 91,6 / 100,4 m²pow. zabudowy: 65 m²min. wymiary działki: 16,1 m² x 18,9 m²kąt dachu: 45 °rys. szczegółowy PDF
  • Z30 L bl - odbicie lustrzane bez lukarn

    odbicie lustrzane bez lukarn

    pow. użytkowa / netto: 85,8 / 104,8 m²pow. zabudowy: 72 m²min. wymiary działki: 16,1 m² x 18,9 m²kąt dachu: 45 °rys. szczegółowy PDF

Adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?
Skorzystaj z usług naszego STUDIA ADAPTACJI
  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację

    Opis projektu

    Wersja w odbiciu "lustrzanym" w technologii murowanej, z garażem bocznym,  jednostanowiskowym po lewej stronie z dachem jedno-spadowym (pulpitowym).

    Z30 L GL to funkcjonalny dom z poddaszem użytkowym i dwuspadowym dachem. Główną zaletą projektu jest przestronna, zadaszona weranda. Narożnie usytuowany komin umożliwi podłączenie kominka również na tarasie. Prosta, zwarta bryła oraz nieskomplikowana konstrukcja wpłyną na niskie koszty budowy.

    Strefa parteru to salon z częściowo otwartą kuchnią, wydzielonym niewielkim pomieszczeniem gospodarczym, pokój oraz wygodna łazienka z oknem. Na poddaszu zlokalizowano dwie sypialnie oraz dużą łazienkę z garderobą. Lukarny w dachu umożliwiają optymalne wykorzystanie powierzchni poddasza. Z większego pokoju dostępny jest także obszerny zadaszony taras.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1662
    • - SZ5 Z30 L GL CE (DOM OZ3-53)

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
