Gotowy projekt domu  - Kompaktowy dom w nowoczesnym stylu w technologii H-Block firmy Solcraft

Zx105 HB

Kompaktowy dom w nowoczesnym stylu w technologii H-Block firmy Solcraft
H-BLOCK
koncepcja
dostępność projektu: 15 dni roboczych

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Kompaktowy dom w nowoczesnym stylu w technologii H-Block firmy Solcraft

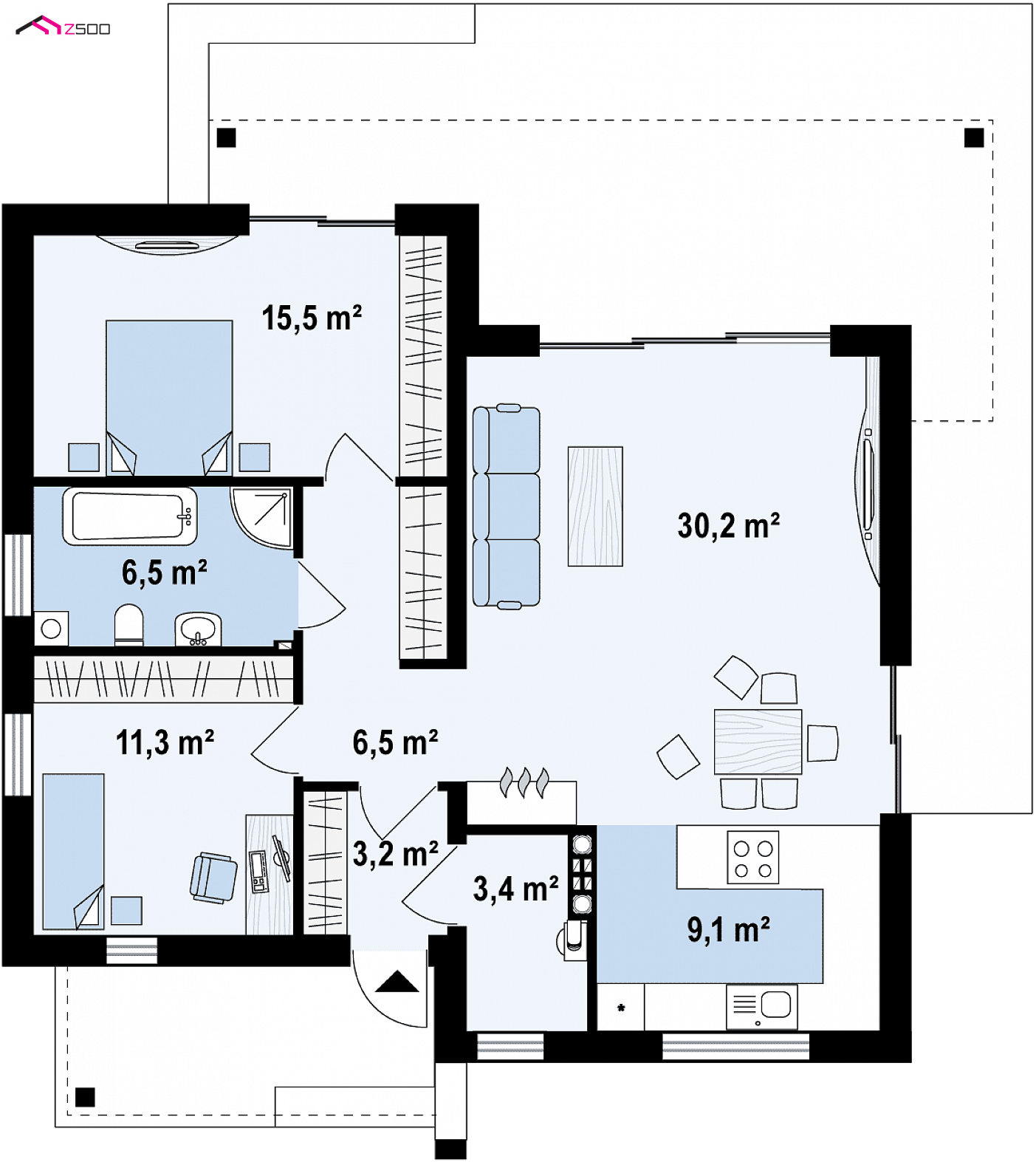

Parter 85,8

Pokój
11,3 m²
Hol
6,6 m²
Salon+jadalnia
30,2 m²
Sień
3,2 m²
Kuchnia
9,1 m²
Łazienka
6,5 m²
Pom. gosp.
3,5 m²
Pokój
15,5 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Kompaktowy dom w nowoczesnym stylu w technologii H-Block firmy Solcraft

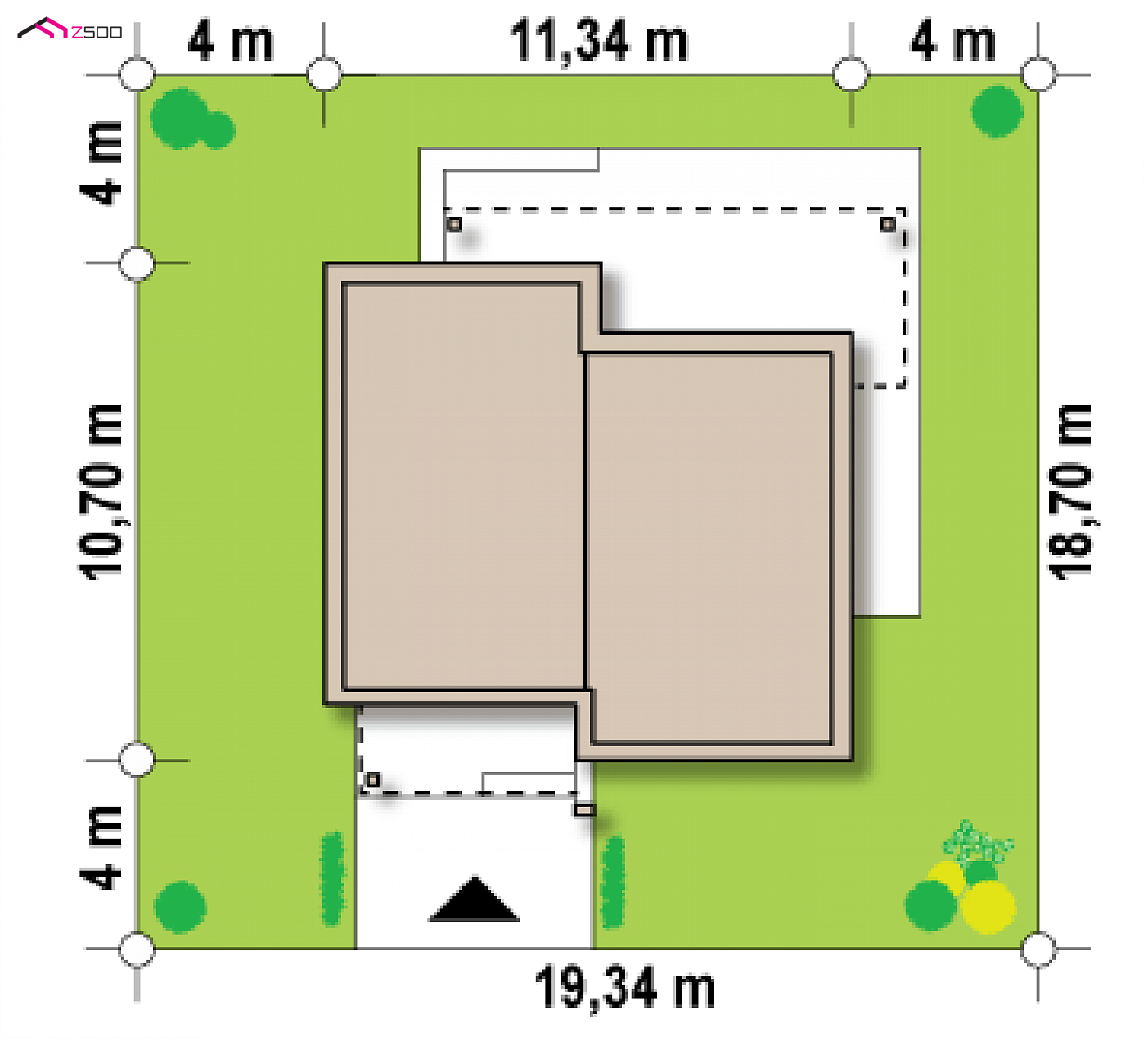

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,34 m
długość
18,7 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
11,34 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
85,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
107,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
231,55 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
3,95 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
85,91 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,34 x 18,7 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
H-BLOCK
Strop
H-BLOCK
Dach
papa bitumiczna, folia PVC, blacha
technologia
H-BLOCK

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
pompa ciepła, rekuperacja, ogrzewanie podłogowe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
H-BLOCK
koncepcja
dostępność projektu: 15 dni roboczych

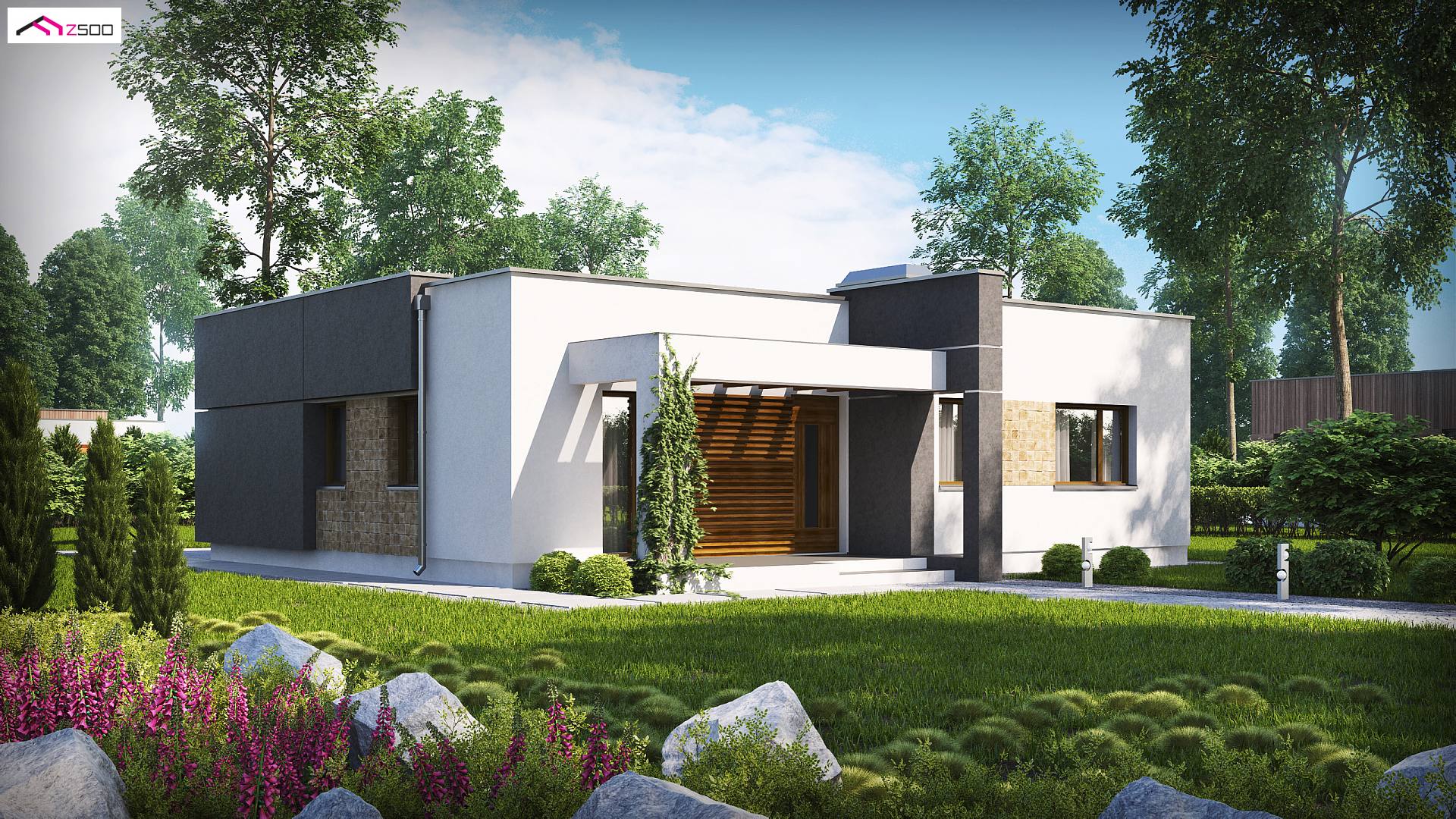

Zx105 HB to kompaktowy dom parterowy z płaskim dachem dla 2-3 osobowej rodziny.

W bryle wyraźnie zaakcentowano podział na strefy. Część reprezentacyjna to przestronny, dobrze doświetlony salon połączony z obszerną kuchnią. Jadalnia znajduje się przy dużym, dwuskrzydłowym oknie z wyjściem na boczny taras. Centralnie zlokalizowany kominek doskonale ogrzeje tę część domu, a jeden pion kominowy to rozsądne i ekonomiczne rozwiązanie. Strefa nocna to dwa pokoje oraz komfortowa łazienka z oknem. Większa sypialnia od strony ogrodu posiada wyjście na taras. Można w niej wydzielić także spora garderobę. Dodatkowo w projekcie przewidziano miejsce na schowki, pojemne szafy w sieni i holu. Dobrze rozplanowany układ wnętrza i prosta konstrukcja czynią dom funkcjonalnym i dają możliwość niemal dowolnej aranżacji.

Zx105 HB to propozycja dla osób, które cenią elegancki, nowoczesny design. Ciekawa forma zadaszenia tarasów, kolorystyka oraz elementy wykończenia elewacji nadają mu niepowtarzalnego stylu.

Przyszedł czas, kiedy własny dom możemy mieć nawet w 2 tygodnie. Wystarczy wybrać odpowiedni projekt (Z500) i zacząć rozglądać się za firankami. Zamiast cegły, na budowę przyjeżdżają gotowe elementy. Domy składa się już jak z klocków. W krajach takich jak Wielka Brytania, Niemcy, Szwecja, Norwegia, Japonia czy USA jest to bardzo popularny system budowy.

Technologia SIP - bo o niej tu mowa - żyje już od lat 30-tych XX wieku i z każdym rokiem przybywa jej zwolenników na całym świecie - także w Polsce. U nas wprowadza ją na rynek firma Solcraft®, która oferuje panele SIP nowej generacji: H-Block® i Thexpan®.

H-Block® i Thexpan® - polska myśl – światowe patenty

H-Block® i Thexpan® to innowacyjne, opatentowane systemy do budowy domów energooszczędnych i pasywnych.

H-Block® to izolacyjny panel konstrukcyjny zbudowana z pianki poliuretanowej, zamkniętej w konstrukcji skrzynkowej i trwale połączonej z okładziną drewnopochodną OSB. Lekki, ale bardzo wytrzymały, H-Block® stanowi materiał konstrukcyjny do budowy nośnych ścian, stropów, dachów i podłóg w budynkach mieszkalnych jedno- i wielorodzinnych. W przeciwieństwie do tradycyjnych paneli SIP, H-Block® został wzmocniony środnikami (żebrami) z OSB (H-Block®) lub sklejki (H-Blockplus®), a przestrzeń między nimi jest ściśle wypełniona pianką poliuretanową.

Thexpan® z kolei, jest pierwszą na świecie termodynamiczną płytą dachową. Składa się z dwóch blach osłonowych, miedzianych rur wymiennika ciepła ułożonych bezpośrednio pod blachą oraz poliuretanowej izolacji termicznej. Ukryte w dachu orurowanie pełni funkcję kolektora słonecznego, który zapewnia darmową ciepłą wodę użytkową, zasila pompę ciepła i odśnieża dach płaski, bez konieczności używania miotły. Wyglądem imituje powszechnie znaną blachę „na rąbek” - nie wymaga więc dodatkowego krycia.

Prezentowany budynek stanowi ofertę zmiany technologii budowy na H-Block®. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Prezentowany budynek stanowi ofertę zmiany technologii budowy na H-Block®. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
