Gotowy projekt domu  - Wariant projektu Zx92 z garażem jednostanowiskowym po prawej stronie.

Zx92 GP

Wariant projektu Zx92 z garażem jednostanowiskowym po prawej stronie.
murowany
murowany
dostępność projektu: 3 dni robocze
2 870
2 583
Oszczędzasz 287

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Wariant projektu Zx92 z garażem jednostanowiskowym po prawej stronie.

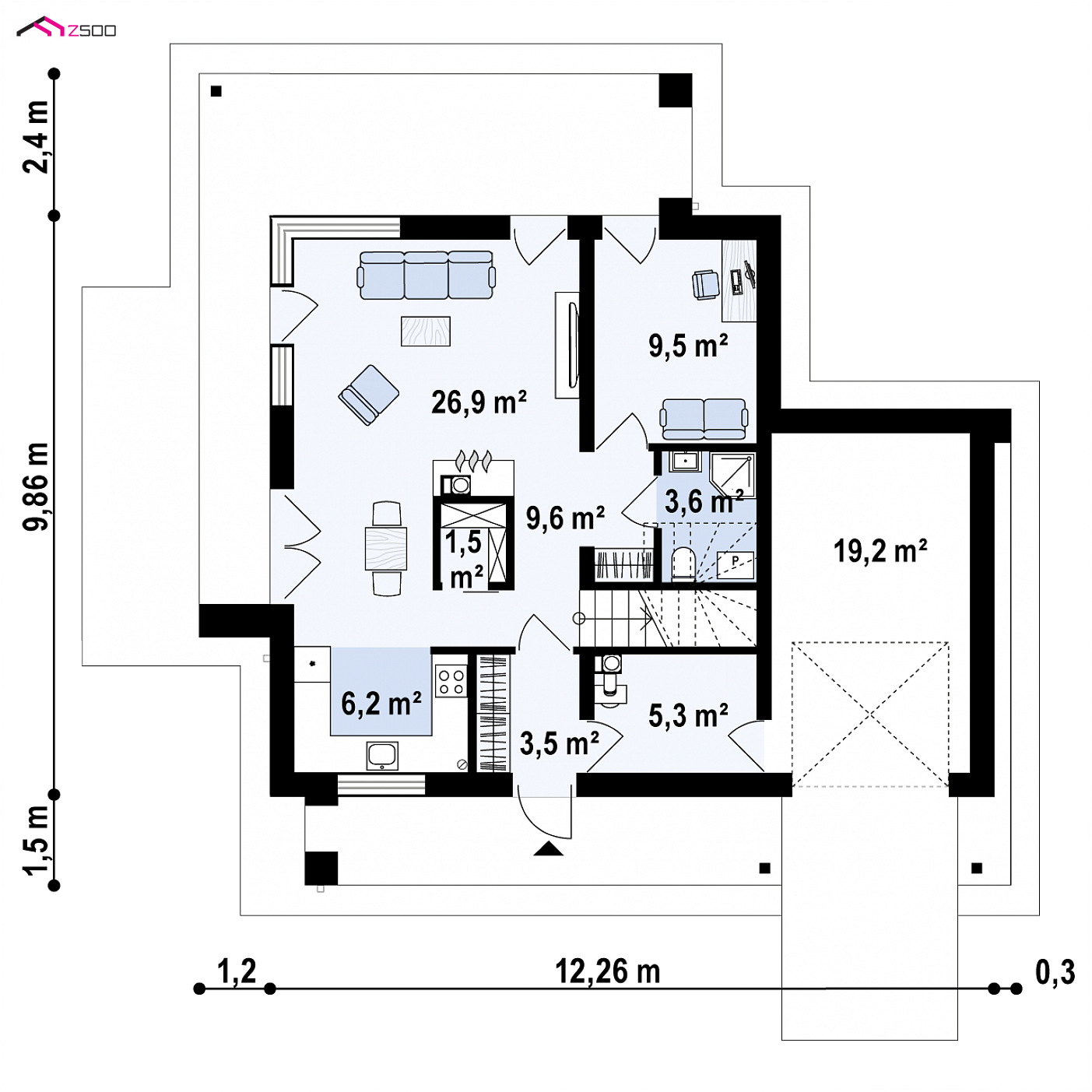

Parter 57,8 / 82,3

Sień
3,5 m²
Pomieszczenie gospodarcze
5,3 m²
Hol
6,8 m²
Kuchnia
6,2 m²
Spiżarka
1,5 m²
Salon+jadalnia
26,9 m²
Gabinet
9,5 m²
Łazienka
3,6 m²
Garaż
19,2 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Wariant projektu Zx92 z garażem jednostanowiskowym po prawej stronie.

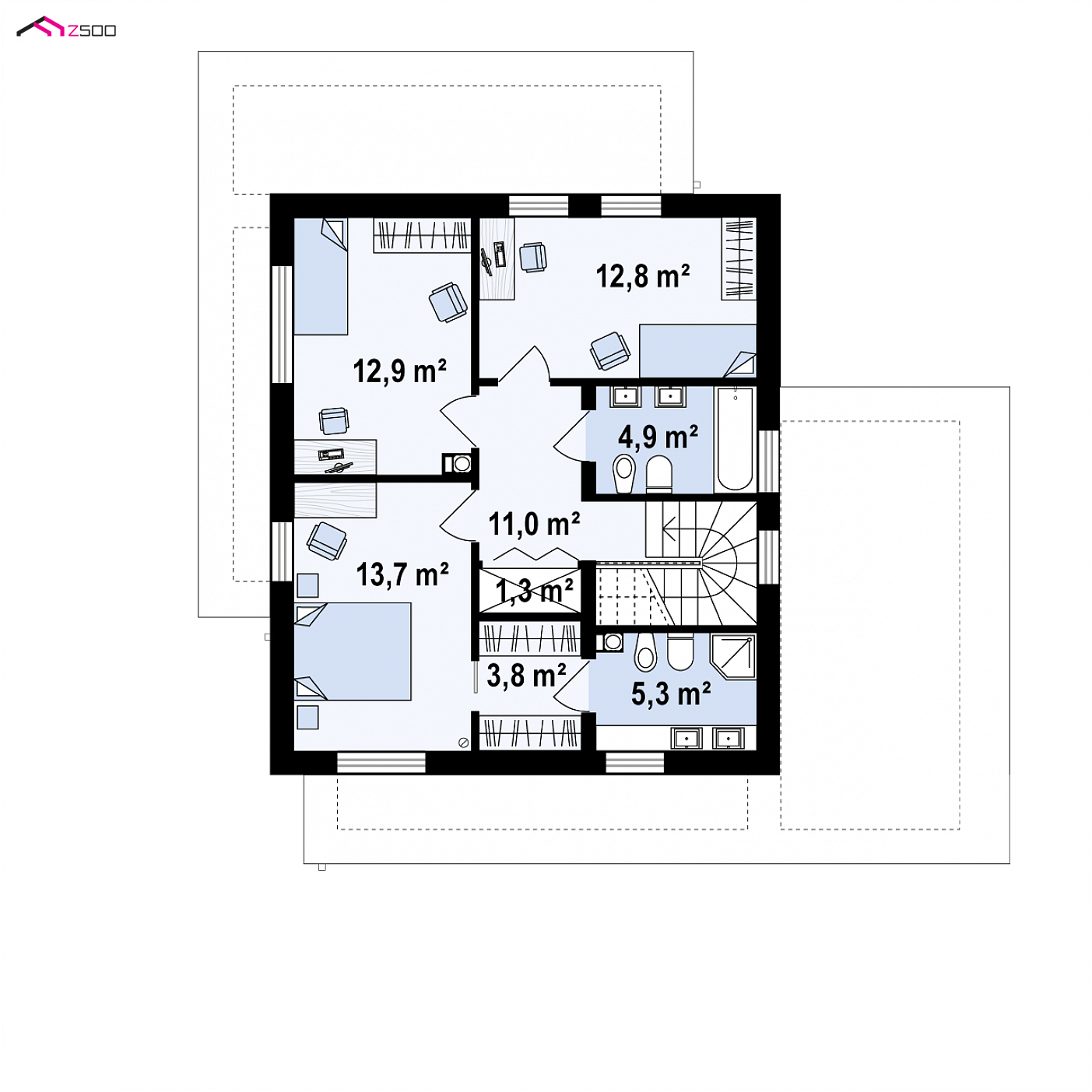

Piętro 65,6

Hol+schody
11,0 m²
Schowek
1,3 m²
Pokój
12,8 m²
Pokój
12,9 m²
Pokój
13,7 m²
Garderoba
3,8 m²
Łazienka
5,3 m²
Łazienka
4,9 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Wariant projektu Zx92 z garażem jednostanowiskowym po prawej stronie.

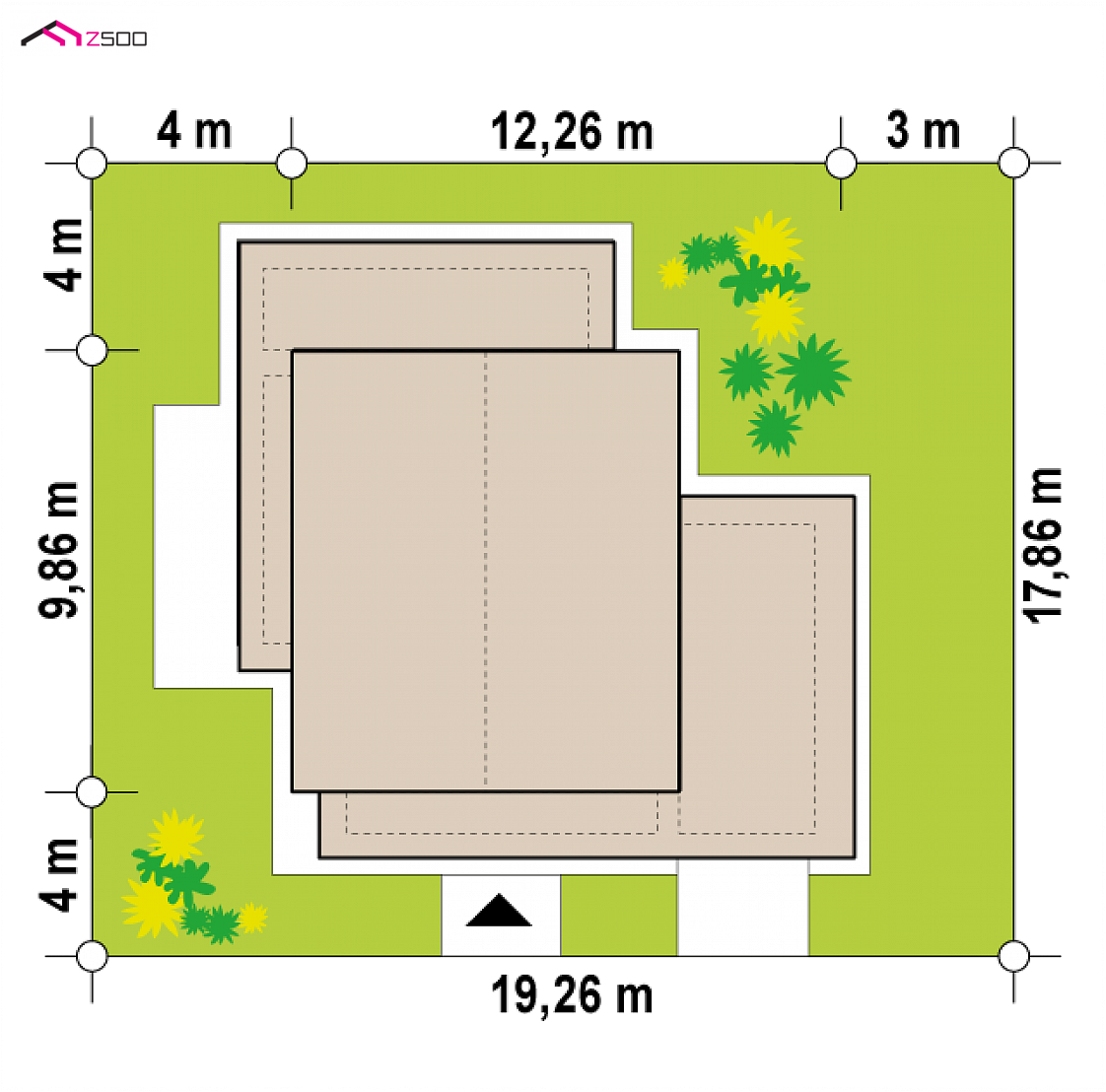

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,76 m
długość
17,86 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
12,26 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
123,5 / 148,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
110,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,2 m²
Kubatura
417,65 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,05 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
111,19 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,76 x 17,86 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop
żelbetowy
Dach
papa bitumiczna, folia PVC
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
90,8 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
67,42 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx92

wg cennika sekocenbud 2017/12
Ceny średnieCeny minimalne
Stan surowy zamknięty192 666 163 978
Instalacje60 539 51 525
Prace wykończeniowe80 146 68 213
Razem:333 351 283 715
Ten dom możesz postawić metodą gospodarczą za:
233 712,65 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 870
2 583
Oszczędzasz 287

Zx92 GP jest projektem domu stworzonym na wzór „starej kostki”. Piętrowy, z płaskim dachem, rzutem na planie prostokąta. Jest prosty i niedrogi w budowie.

Elewacja to biały tynk z poziomymi, delikatnymi boniowaniami i ułożonym szarym kamieniem. Dodatkowo doprojektowano proste zadaszenia nad wejściem oraz nad tarasem.

Parter: prawa strona od głównego wejścia, umieszczonego na środku elewacji frontowej, pod zadaszeniem, znajduje się przejście do pomieszczenia gospodarczego oraz garażu. Za nim ulokowano schody prowadzące na piętro. Pod nimi łazienka, zaprojektowano ja z myślą o gościach, w pobliżu salonu. Sąsiaduje z gabinetem, który ma okno od strony ogrodu oraz wyjście na taras, aby można było zaczerpnąć świeżego powietrza.

Lewa strona domu to część dzienna, reprezentacyjna, aneks kuchenny otwarty na salon i jadalnię. Od frontu umieszczono ustawną kuchnię, zaś po środku potrzebną spiżarkę oraz ciepły kominek od strony salonu. W części dziennej zastosowano duże przeszklenia, które ciągną się od jadalni do końca salonu.

Piętro: gdy wchodzimy na piętro, z lewej strony umieszczono miejsce na głęboką zabudowaną szafę – idealną na ręczniki, pościele – albo miejsce mogące służyć jako schowek – na mopy, odkurzacz, deskę do prasowania, itp. Na wprost schodów znajduje się wejście do sypialni głównej połączonej z garderobą, przez którą przechodzimy do prywatnej łazienki. W drugiej części korytarza – dwie, pięknie urządzone sypialnie dla dzieci oraz jedna wspólna łazienka.

Dom Zx92 GP dedykowany jest dla rodziny z dwojgiem lub trojgiem dzieci – pamiętajmy, na parterze jest dodatkowy pokój, który niekoniecznie musi być gabinetem. Atutem proponowanego państwu projektu jest fakt, iż na 120m2 ulokowano 5 pokoi, z których jeden to piękny salon, a drugi to master bedroom.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
