Gotowy projekt domu Z297 - Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.

Z297 odbicie lustrzane
Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.

murowany
murowany
dostępność projektu: 3 dni robocze
3 036
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 036
Gotowy projekt domu Z297 - Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
Gotowy projekt domu Z297 - Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.

Parter 41,9 / 48,5

Sień
2,9 m²
Hol+schody
7,6 m²
Łazienka
4,2 m²
Kuchnia
7,2 m²
Salon+jadalnia
20,0 m²
Pomieszczenie gospodarcze
6,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.

Piętro 43,3

Hol
4,3 m²
Łazienka
5,2 m²
Pokój
10,0 m²
Pokój
10,1 m²
Pokój
10,3 m²
Garderoba
3,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.

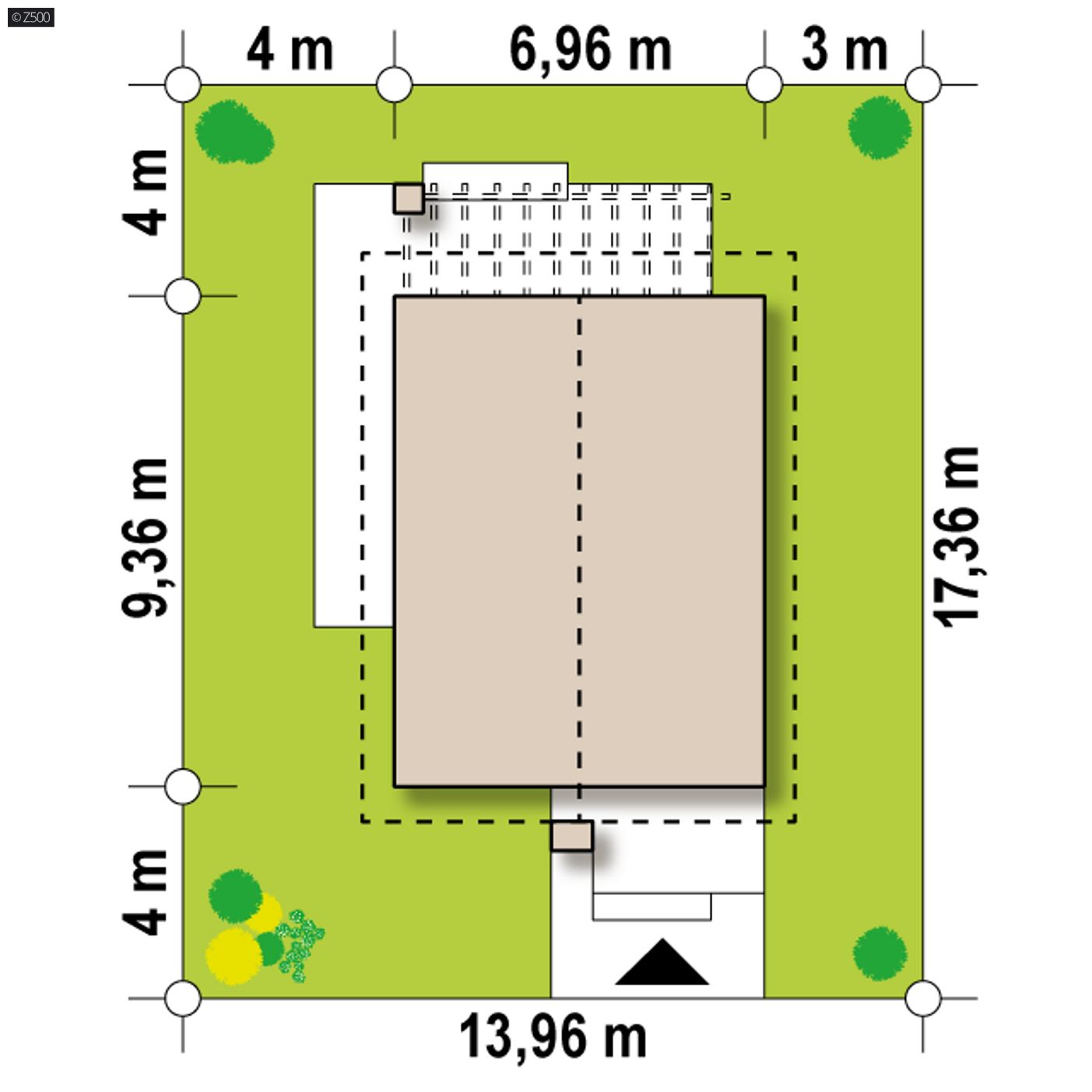

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
13,96 m
długość
17,36 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
6,96 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
85,2 / 91,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
65,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
255,79 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,6 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
108,34 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
13,96 x 17,36 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna
Energia pierwotna (Ep)
54,43 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
57,05 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
SD1Dach nieocieplony
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z297

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Aktualnie przedstawiony kosztorys nie uwzględnia zmian wynikających z dostosowania budynku do nowych warunków technicznych (dodanie rekuperacji, usunięcie części kominów). W zależności od projektu ostateczny koszt budowy po uwzględnieniu tych elementów może wzrosnąć o ok. 15-40 tys. zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
gotowy projekt domu Z297 – aranżacja wnętrz, Piętrowy dom ze sporym pomieszczeniem gospodarczym, także na wąską działkę.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
3 036
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 036

Z297 to kompaktowy projekt o prostej, zwartej bryle z dachem dwuspadowym. Ze względu na niewielką szerokość frontu zmieści się na bardzo wąskiej działce. Zaletą projektu jest piętro o pełnej wysokości, bez skosów.

Przy stosunkowo niewielkiej powierzchni 93mkw, projekt oferuje szeroki program funkcjonalny. Na parterze znajduje się strefa reprezentacyjna - kuchnia połączona z jadalnią oraz salonem. Spora kotłownia z wyjściem na ogród przylega do salonu-wspólny przewód kominowy to rozsądne i oszczędne rozwiązanie. Na parterze zaprojektowano także wygodną łazienkę z oknem.Piętro to prywatna strefa domowników. Znajdują się tam trzy podobnych rozmiarów sypialnie. Pokój rodziców posiada dodatkowo osobną garderobę oraz wyjście na balkon. W holu przewidziano również miejsce na pojemną szafę. W łazience z oknem zmieści się wanna a także pralka.

Z297 spodoba się wielbicielom nowoczesnego stylu. Ciekawe dodatki oraz wykończenie elewacji nadają mu niepowtarzalnego charakteru.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1367
  • - TEX-314
  • - SZ5 Z297 CE (DOM OZ6-74)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 036

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

STEFANA PESSINA
Dzień dobry,

Jestem STEFANO PESSINA, włoski potentat biznesowy, inwestor i filantrop. Wiceprezes, dyrektor generalny (CEO) i największy pojedynczy udziałowiec Walgreens Boots Alliance. Oddałem 25 procent mojego osobistego majątku na cele charytatywne. Zobowiązałem się również, że w tym roku 2021 przekażę pozostałe 25% osobom prywatnym. Jeśli jesteś zainteresowany moją darowizną, skontaktuj się ze mną za pośrednictwem tego adresu e-mail: pestefano255@gmail.com, aby uzyskać więcej informacji.

Ciepłe pozdrowienie
CEO Walgreens Boots Alliance
E-mail: pestefano255@gmail.com
STEFANA PESSINA

Kasia N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,
mam pytanie do osób które już spełniły swoje marzenie odnośnie domku z projektu Z297. Jesteśmy zainteresowani kupnem tego projektu. Interesuje nas jednak koszt całkowity fundamentów bez garażu. Czy pokrywa się z tym podanym w kosztorysie szacunkowym podanym na stronie?
Pozdrawiam.

Robert
Do Anna T. : Ogrzewanie to piec na drewno oraz piec dwufunkcyjny na gaz, do tego miejsce na kominek ale nie wiem kiedy bedzie. strop między pokojami na górze i "stryszkiem"(zamontowałem schody z sufitu) ocielplony w kolejności płyta G-K, folia, 30cm wełna 0,32, potem deska 25mm która jest podłoga stryszku

Sylwia
Do Robert : witam, Panie Robercie czy jest możliwość przesłania zdjęć domu i jego wnętrza?
Może Pan przekaże jakieś sugestie?

Robert
Koszt wybudowania domu czyli ok 170tyś jest realny metoda gospodarczą, przynajmniej tyle starczyło mi i żonie. trzeba tylko zmienić okna

Wojciech L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Robert : Moja koncepcja jest taka aby okna w jadalni i środkowym pokoju na piętrze zamienić na mniejsze i zlikwidować to małe okno w salonie.

Łukasz M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Robert : witam 170 tys to koszt stanu deweloperskiego czy pod klucz??

Wojciech L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam. Ktoś już skończył? Jak to wychodzi kosztowo wychodzi? Trochę przeraża mnie w tym projekcie mały salon.

Kamila W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam serdecznie,
Jestem mocno zainteresowany tym projektem, ale zamiast garażu i zmiany całej aranżacji, walałbym postawić wiatę garażową z prawej strony budynku. Z tej samej strony zrobić wyjście z kotłowni, a zamiast starego wyjścia wstawić małe okno. Oraz czy można zamontować ogrzewanie na paliwo stałe.

Obsługa klienta

  • Usuń ze znajomych

Do Kamila W. : Takie zmiany można wprowadzić na etapie adaptacji. Prosimy o kontakt ze Studio Adaptacji +48 722 000 500, studioadaptacji@z500.pl

Piotr
Witam,
czy będzie możliwość adaptacji projektu Z297 z garażem tak, żeby zmieścił się na działce o szerokości 14,5 m. Czy taka ewentualna adaptacja zmniejszy powierzchnię mieszkalną poniżej 100 m2? Chodzi o to, że chcielibyśmy budować dom w programie MDM.
Dziękuję za odpowiedź.

Obsługa klienta

Do Piotr : Witam, aby dom zmieścił się na takiej działce należy ścianę zewnętrzną od strony kuchni i salonu przesunąć o 0,5m. Na ta chwilę dom ma powierzchnię użytkową 100,8m2 więc po zmianie zmniejszy się do ok 93m2.

Marcin
Witam. Czy możemy prosić o zdjęcia wykonanego domu z tego projektu? Z zewnątrz oraz ew wnętrze. jesteśmy zainteresowani tym projektem. A może ktoś wybudował taki w okolicach Szczecina?Pozdrawiamy

Anna B.
My kominka nie robilismy ,troszke moze zal ale...jakos tak zdecydowalismy podlogowe ogrzewanie mamy na dole i w lazience na gorze ,ale i grzejniki sa w salonie jeden duzy w lazience drabinki w "ganku" malutki ,ogolnie polecam ogrzewanie podlogowe ,szczegolnie przy dzieciach,
postaram sie zamiescic jakies zdjecia w najblizszym czasie

Kamil
Do Anna B. : Zachęcam do stworzenia dziennika budowy i podzielenia sie spostrzeżeniami. Sam zastanawiam się nad budową tego domu ale nie wiem czy nie jest on za mały dla rodziny 2+2.

Anna B.
Do Kamil : ja mam 4 osobowa rodzinke ja maz i dwoch chlopakow malych ,przydalby sie jeszcze pokoik na dole ale dom jest super obiecuje ze jak sie wprowadze to zrobie zdjecia narazie prace trwaja to balagan

Anna T.

buduje Z297
Do Anna B. : To czekamy na zdjecia sama jestem ciekawa jak brdzie wygladal dom wykończony, bo co innrgo widziec gole sciany a co innego juz hotowy dom do zamieszkania. Czy dużo zmian w projekcie Panstwo wykonali??? Na dole macie ogrzewanie podłogowe czy grzejniki? ?? Kominek zwykly czy z dystrybutorem ciepłego powietrza? ??

Ola
Do Anna B. : Witam P. Aniu,
Z mężem planujemy rozpocząć budowę na wiosnę. Czy mogłabym prosić o zdjęcia wykończonego domu? mój mail olcia20_1989@tlen.pl
Z góry dziękuję i pozdrawiam serdecznie

Anna T.

buduje Z297
Do Danutka : Wszystko jest możliwe na etapie adaptacji projektu my będziemy mieli piec na ekogroszek bo gazowe nie wyszlo, a co do wejscia do kotlowni to zalezy od tego jak bedziecie chcieli sobie pozmieniać projekt my troche zmieniliśmy jak widać.

Agnieszka
Witam serdecznie! Interesują mnie koszty postawienia takiego domku do stanu deweloperskiego. Jestem z okolicy Oświęcimia, czy ktoś budował już ten domek w tej części kraju, bo chętnie zobaczyłam go na żywo? Ew. oferty budowy proszę na adres: antropologg@interia.pl

Robert M.

  • Usuń ze znajomych
  • Dodaj do znajomych

To prawda w projekcie znajduje się dużo niedociągnięc i wiele blędów które wychodzą dopiero w trakcie budowy. Domek wychodzi super ale trzeba pilnować, bo bledy zaczynają sie już od etapu geodety gdzie brak w rysuku wszystkich danych, a póżniej wychodzą inne.

Obsługa klienta
Do Robert M. : Dziękujemy za uwagi - projekt już trafił do podrysu w celu zminimalizowanie problemów na budowie.

Mirek W.

buduje Z297
Witam serdecznie,

Niestety w projekcie jest sporo błędów. Dobrze, że mam ogarniętego kierownika budowlańców oraz kierowniczkę budowy. W innym wypadku mogłoby być sporo problemów.
Przykłady:
- niedokładnie zrobione przekroje (nie widać niektórych slupów np SZ1 albo wzmocnień np bz2 ma wysokosć 50mm a na rzutach tego nie widać, ),
- rzut ścian piętra rysunek K4 - to nie rzut ścian piętra tylko parteru - jak coś robicie to dokładnie
- rzut stropu - kierowniczka w życiu by się nie zgodziła na jednokierunkowe zbrojenie żelbetu,
I wiele innych. Nie mówiąc już o tym, że po zamówieniu dostałem część rysunków od odbicia lustrzanego, a część normalnie. Jeżeli Z500 chce to mogę dać namiary na kierownika i wyjaśni co jest do kitu w tym projekcie.

Dodatkowo po co jest ten kawałek żelbetowego stropu nad łazienką i pomieszczeniem gospodarczym ( mega mostek termiczny). Nie można by tego oddzielić??
Słup w salonie można skasować wzmacniając belkę BZ3 i dodając jeszcze jeden słup w ścianie nośnej koło. Zyskujemy bardzo dużo. Bardzo duży salon bez przeszkód.
W razie pytań proszę pisać.

Pozdrawiam
MW

Obsługa klienta
Do Mirek W. : Witam, dziękujemy za podzielenie się z nami swoimi spostrzeżeniami odnośnie projektu Z297.
Jednak po przenalizowania wydaj nam się, że nie do końca są one słuszne lub nie dokładnie zostały opisane.
- żaden przekrój nie przechodzi przez słup SZ1, (A-A) na piętrze jest on zasłonięty przez ściany działowe - dlatego go nie widać. (B-B) przechodzi kilka cm od słupa. Żaden przekrój także nie przechodzi przez belkę BZ2. Jest ona ukryta w wieńcu i ma wysokość 24x24cm. Jest projektowana jako belka wspornikowa. … skąd wartość 50mm i informacja że na przekroju powinna być ?

- rys. K4 - nazwany jako rzut ścian „poddasza” – powinno być „piętra”. Informacji o parterze jak Pan opisuje nie ma. Pomyłka pomiędzy „poddaszem”, a „piętrem” to literówka i nie wpływa wadliwie na sam budynek - już została poprawiona.

- strop – w którym miejscu jest zbrojenie jednokierunkowe ?
Balkon ma płytę zbrojoną dwukierunkowo, więcej płyt nie ma.

- strop nad łazienką i PG – przy zastosowaniu stropu TERIVA miejsca nie wypełnione pustakiem uzupełnia się betonem – tworząc płytę żelbetową. Są to zazwyczaj niewielkie fragmenty i jest to rozwiązanie technologiczne producenta tego systemu. Natomiast w tym projekcie nie występują takie miejsca – jest tylko informacja żeby „pustak krańcowy kotwić na wieńcu” w miejscu, które Pan opisuje – co nie powoduje powstania płyt żelbetowych. Skąd takie rozwiązanie ? Nawet jeśli była by tam płyta z jakiś względów to skąd informacja że byłby to „mega mostek termiczny” ? Mostki termiczne nie powstają przy przejściu przez strop wewnątrz budynku !! Mostek jest w miejscu gdzie styka się zewnątrz z wewnątrz i jeśli nie ma pomiędzy tymi dwoma środowiskami izolacji termicznej lub jest przerwana – to wtedy powstaje mostek termiczny.

- słup w salonie .. w tym projekcie nie ma żadnego słupa w salonie.
Słup jest przy schodach i on znajduje się pod belką BZ3.
Oczywiście istnieje rozwiązanie takie jak Pan opisał.. czyli likwidacja słupa i wzmocnienie belki BZ3.
Natomiast proszę zwrócić uwagą na to, że tak naprawdę belka BZ3 podtrzymuje niemal ½ powierzchni stropu nad parterem. To na niej opierają się belki TERIVY! Dodatkowo na BZ3 oparta jest belka BZ5 i schody.
Likwidując słup można doprowadzić do sytuacji, że strop będzie się Panu rysował i tzw. klawiszował ! Tak jak i ściana nośna przy schodach i ściana nośna zew. na początku belki przy drzwiach wejściowych.

- pomyłka przy składzie i druku projektu jest możliwa natomiast zdarza się to niezwykle rzadko.

Mirek W.

buduje Z297
DoObsługa klienta: - Przekrój A-A - na rzucie parteru pomiędzy hol+schody a Kuchnia jadalnia jest słup SZ1 mający wymiary 24x24cm i go nie widać. Ściana ma grubość 12cm to jak może zasłaniać słup. Dodatkowo strop Terriva ma wysokość 35 cm natomiast BZ2 ma wysokość 50 cm. Gdzieś to musi wystawać,

- Rzut stopu - wszędzie jest napisane płyta żelbetowa jednokierunkowo zbrojona - mam przed sobą projekt,

- byli u mnie Panowie ze stropexu i wszystko się da tylko trzeba chcieć. Wole miec strop z pustaka keramzytowego niż jednolitą płytę żelbetową połączoną z garażem ale kto co lubi,

Itp itd. Widać nie tylko ja miałem problem z projektem. Nie chodzi o to żeby krytykować tylko żebyście Panowie naprawili swoje błędy i nie szli na łatwiznę.

Pozdrawiam
Mirek

Obsługa klienta
Do Mirek W. : hmm.. Panie Mirku, a o który dokładnie projekt Panu chodzi ? Z297 czy Z297 GF ?

Pana uwagi sprawdzaliśmy pod kątem wersji podstawowej - czyli Z297.
Pan chyba opisuje wersję z garażem.


Obsługa klienta
Sprawdziliśmy uwagi pod kątem projektu Z297 GF.

- na przekrojach faktycznie zabrakło widoku słupów oraz belki BZ2 i BZ1 - już poprawione.

- płyta żelbetowa pod dachem płaskim została przeliczona przez konstruktora pod 3 strefy wiatrowe i śniegowe. Wg obliczeń wszystko się zgadza.. nie jest potrzebne dodatkowe zbrojenie dwukierunkowe, chyba że u innych inwestorów, będą występować większe strefy.

- słup BZ3 przy schodach - likwidacja zapewne jest możliwa jednak tak jak Pan wspomniał powoduje konieczność zastosowania dodatkowych elementów konstrukcyjnych. Pozostawiamy tą kwestię wykończenia dla inwestorów.

- strop żelbetowy nad łazienką i PG.
Sposób rozwiązania stropu w tym miejscu wynika głównie z konieczności wykonania stropodachu. Jeśli w tym miejscu byłby strop TERIVA na dachu nad garażem powstały by różnice poziomów dachu wynikające z konieczności zastosowania izolacji termicznej (min. 20cm). Rozwiązanie przedstawione w projekcie właśnie wyklucza powstanie mostka termicznego.

W projekcie zauważyliśmy jeszcze kilka rzeczy (głównie graficznych), które można by lepiej zaprezentować.

Mirek W.

buduje Z297
DoObsługa klienta: Super, że jesteście zainteresowani poprawianiem swoich Projektów. Mam nadzieje, że ułatwi to budowę pozostałym osobom. Jeżeli będziecie chcieli wiedzieć gdzie są pozostałe niedociągnięcia to przekażę kontakt do mojego kierownika budowy.

Pozdrawiam

Paweł
Do Mirek W. : Witam czy jest szansa na obejrzenie domu bo jestem zainteresowany tym projektem bardzo bym był wdzięczny lanos101@wp.pl Pozdrawiam

Paweł
DoObsługa klienta: Witam Serdecznie czy jest szansa no zobaczenie domku bo jestem zainteresowany włśsnie tym projektem. lanos101@wp.pl Pozdrawiam

Monika
Witam, czy ktoś z Państwa zdecydował się na budowę tego domu? Może mają Państwo jakieś zdjęcia realizacji? Czy koszty podane przez Z500 w kosztorysie są realne?
Na stronach Z500 używamy plików cookies, do zbierania i przetwarzania danych osobowych w celu umożliwienia świadczenia usług, personalizowania treści na stronie oraz w Internecie i analizowania ruchu na podstronach. Kontynuując korzystanie ze strony, zgadzasz się ich wykorzystanie. Więcej informacji znajdziesz w polityce prywatności. Aby ograniczyć wykorzystanie plików cookies, kliknij tutaj.
