    Gotowy projekt domu Zx40 - Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.

    Zx40 odbicie lustrzane

    Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    murowany
    murowany
    dostępność projektu: 21 dni roboczych
    4 570
    murowany
    murowany
    dostępność projektu: 21 dni roboczych
    lustrzane odbicie
    4 570
    Gotowy projekt domu Zx40 - Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.

    Parter 81,1 / 121,6

    Sień
    5,2 m²
    Hol+schody
    12,9 m²
    Pom. gosp.
    6,2 m²
    Spiżarka
    5,2 m²
    Kuchnia
    11,0 m²
    Salon
    29,7 m²
    WC
    1,3 m²
    Jadalnia
    9,6 m²
    Garaż
    40,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.

    Piętro 76,9

    Hol
    7,0 m²
    Pokój
    20,3 m²
    Garderoba
    5,3 m²
    Łazienka
    7,0 m²
    Pokój
    13,0 m²
    Pokój
    17,1 m²
    Łazienka
    7,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.

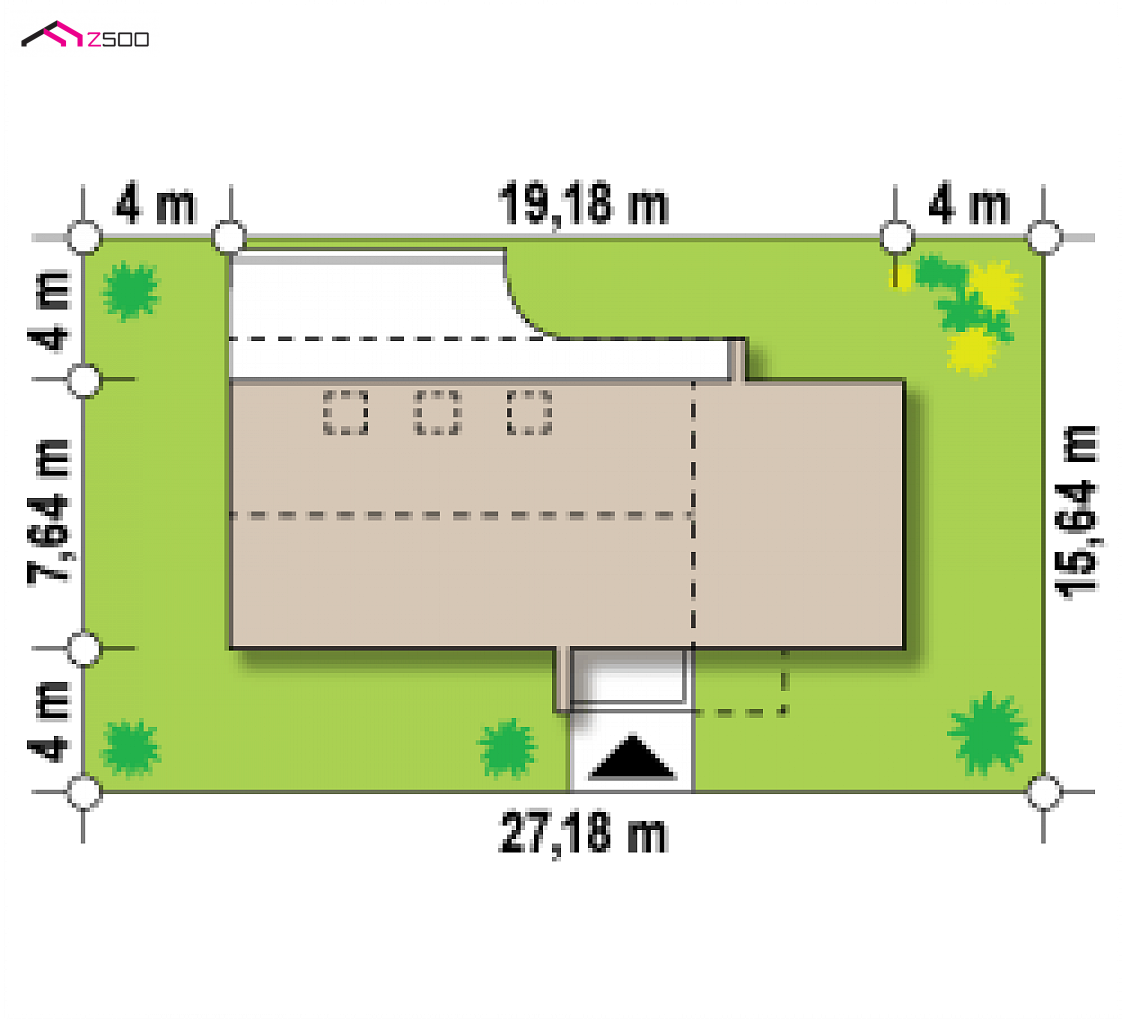

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    27,18 m
    długość
    16,64 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    19,18 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    158,1 / 198,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    147,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    40,5 m²
    Kubatura
    512,4 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,51 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    110,45 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,92 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    27,18 x 16,64 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    92,4 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    73,2 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx40

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 438 000  292 000

    50%35%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    gotowy projekt domu Zx40 – aranżacja wnętrz, Nowatorski dom z elewacją z gontu, tarasami na piętrze, także na wąską działkę.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 21 dni roboczych
    4 570

    Zx40 to wyjątkowy projekt domu. Elewacja wykonana całkowicie w grafitowym goncie, podkreśla jego nowatorski charakter. Projekt doskonale nadaje się do zabudowy na wąską działkę z bocznym wjazdem do garażu. Stosując odpowiednie technologie dom z powodzeniem może pełnić funkcję energooszczędnego.

    Największą zaletą projektu Zx40 jest możliwość dowolnej zmiany przestrzeni wnętrza. Ściany działowe można swobodnie przesuwać, bądź zlikwidować całkowicie, tworząc ogromna powierzchnię salonową. Duże powierzchnie przeszkleń, dają naturalne doświetlenie wnętrza. Kolejną zaletą tego projektu jest powiększony garaż dwustanowiskowy. W garażu znajduje się bezpośrednie wejście do pomieszczenia gospodarczego oraz spiżarki, ułatwia to wnoszenie zakupów. Pomysłowe rozwiązania widoczne są również na piętrze. Rozplanowane pomieszczenia są jasne dzięki oryginalnej stolarce okiennej. Największa sypialnia posiada własną łazienkę oraz osobistą garderobę. Posiada także wyjście na przestronny taras.

    Zx40 to propozycja dla osób poszukujących wyjątkowego projektu, w którym kreatywność mieszkańców pobudza podziwianie go z zewnątrz jaki i przebywanie w jego nowatorskim wnętrzu.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1276
    • - TCQ-944
    • - SZ5 Zx40 CE (DOM OZ4-97)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 21 dni roboczych
    4 570

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Suzy
    Witam, jestem bardzo zainteresowana tym pieknym domem. Jednak nie jestem pewna co do paru rzeczy. czy moge sie jakos skontaktowac z wlasnicieli tego projektu Prosze o maila na suzy_longdon@yahoo.co.uk. serdecznie z gory dziekuje

    Piotr
    Witam ponownie z kródką informacją dla zainteresowanych ! W tym projekcie są rozwiązania dla tradycyjnego budownictw elewacja z gontu lub łupka naturalnego jak w moim przypadku wymaga własnych rozwiązań momentami skomplikowanych. Niestety projekt niedopracowany i nie przygotowany pod rozwiązania z wizualizacji !! pozdrawiam wszystkich cierpliwych i odważnych

    Do Piotr : Witam. Mam prośbę do p. Piotra o przekazanie informacji dot. projektu jestem na etapie rozpoczynania budowy tego budynku, jestem mocno zainteresowany i "ob-czytany" w temacie łupka. Chciałbym uzyskać informacje dot. niedogodności w projekcie oraz namiar na firmę która wykonywała Panu usługę oczywiście jeżeli są godni polecenia...Dziękuję i Pozdrawiam Piotr e-mail piotr.budowa@o2.pl

    Do Piotr : Kątem oka zobaczyłem ten dom w okolicach Wadowic. Wygląda tak inaczej niż wszystko co w okolicy zbudowano przez ostatnie 20 lat, że aż się zatrzymałem z wrażenia a teraz jak przejeżdżam to zawsze zwalniam.
    Napisze Pan parę słów o rzeczywistych kosztach i ew. nietypowych rozwiązaniach zastosowanych w tym konkretnym przypadku?
    (Izolacje, wentylacja, ogrzewanie itp.)

    Piotr
    Prace ruszyłya!! Na budowę dojechał łupek i zaczynamy kryć dach. Jak tylko znajdę trochę czasu wrzucę foto. Pozdrawiam wszystkich wielbicieli nowoczesnej architektury :)

    Mateusz
    Do Piotr : Witam, Panie Piotrze,
    Razem z żoną też myślimy o takim projekcie.Chętnie obejrzelibyśmy jakieś fotk i dom na żywoi. Proszę o kontakt na mejla:poczta@unigeo.pl. Mieszkamy w Bielsku więc niedaleko.powodzenia w budowaniu.

    Piotr
    Witam. Niestety pogoda wstrzymała budowę, ale są postępy. Na elewację wybraliśmy łupek naturalny. Jak pogoda pozwoli niedługo będą wstawione okna i zaczniemy krycie dachu i elewacji. Pozdrawiam

    Kuba
    Do Piotr : Witam Panie Piotrze i ja bym chętnie zobaczył ten dom w rzeczywistości. Także planuję budowę w Małopolsce ;)

    Piotr
    Do Daniel S. : Witam. Myślę że za ok 2 miesiące będzie co oglądać, powinien być dach z oknami kolankowymi. pozdrawiam

    Agnieszka
    Do Piotr : Witam Panie Piotrze. Na wiosnę zaczynam to cudo budować. Myślę o łuku bo jest najładniejszą formą wykończenia jaką znam, ale robocizna i koszty mnie przerażają. Jeśli znajdzie Pan czas proszę napisać jak przebiegała budowa, jakie okna Pan wybrał, jaki kosztorys finalny i jeśli dysponuje Pan zdjęciami wnętrza bardzo proszę o kilka. Szczególnie góra mnie interesuje tj, jak jest z przestrzenią i doświetleniem pokoi. Buduję w Poznaniu.

    Agata Burzyńska
    Do Magdalena R. : Pani Magdaleno, czy zdecydowała się Pani na ten projekt? Czy jest szansa zobaczyć domek na żywo? Pozdrawiam serdecznie

    Agata Burzyńska
    Do Agnieszka : Pani Agnieszko , czy jest możliwość zobaczenia domu na żywo? Byłabym bardzo wdzięczna :)
    Pozdrawiam

    Witam

    Jestem zainteresowny zakupem projektu w/w domu.
    Jestem w trakcie kalkulacji wstępnej kosztów budowy.Prosze o informacje
    na jakiej zasadzie jest mocowany gont który stanowi elewacje budynku.Jeśli chodzi o dach to sprawa wydaje się prosta
    Natomiast sciany -trzeba zrobić szkielet pokryty sklejką i do tego mocowac gonty ?
    Probowałem poszukać w internecie nie znalazłen intersujących mnie informacji.
    Probowałem tez znaleźć takie gonty tez mi się nie udało .Czy takie gonty można kupic w Polsce.
    Czy jest to fantazja architekta projektującego ?

    Pozdrawiam i liczę na w miarę szybką odpowiedź

    Obsługa klienta
    Do Cezary C. : Polecamy najbardziej wykończenie ścian z gontu bitumicznego, jest kilka firm w Polsce które wykonują go nie tylko na dachach ale i na elewacjach pionowych,
    Np. http://www.bitus.pl/gonty.htm :
    „Płyta bitumiczna BITUWELL nadaje się do dachów o spadku od 10° do 85°, nadaje się do montażu na powierzchniach pionowych.
    Jako podłoże należy zastosować płytę OSB na której kładziemy warstwę papy podkładowej lub odeskowanie z papą podkładową.”
    Czy:
    http://www.roll-max.pl/p.p/iko-diamantshield.gj.html :
    IKO DiamantShield
    GONTY PAPOWE SAMOWULKANIZUJĄCE SIĘ:
    * Mogą być stosowane na pionowych powierzchniach
    * Pełna ochrona przed przesiąkaniem wody i śniegu
    * Wyjątkowa odporność na silne wiatry
    * Większe efektywne pokrycie przy małych spadkach >15 st.
    Jest to najtańsze rozwiązanie dla takiej elewacji a efekt podobny jak np., przy użyciu prawdziwego gontu drewnianego:
    Ten dom przyciąga wzrok zarówno nietypową bryłą, jak i elewacją inspirowaną tradycją krycia całych budynków gontem. Dach i ściany pokryto łupanym gontem świerkowym. Nałożony warstwowo ciemny gont wzmaga efekt surowości, a elewacja sprawia wrażenie szorstkiej, chropowatej. Krótkie i szerokie deski mają bogatą fakturę, ułożone podwójnie wyglądają, jakby otulały dom, tworzyły trójwymiarową elewację. Nietypowa bryła budynku oraz połączenie gontu ze szkłem sprawiają, że dom jest odbierany jako bardzo nowoczesny. Na tle drewnianych płaszczyzn wyróżniają się bardzo duże szklane połacie okien osadzonych w aluminiowych ramach. Przed położeniem gont trzeba impregnować środkami przeciwogniowymi i zabezpieczającymi go przed działaniem wilgoci.
    lub płytek np. firmy Euronit :
    http://www.euronit.pl/pl/rozwiazania/elewacje-zewnetrzne/systemy-mocowania/plytka-elewacyjna-mocowania-widoczne.html

    Niezależnie od wybranego materiału więcej o technologiach i cenach dowie się Pan u producentów

    Rafał
    DoObsługa klienta: Witam, czy na jednoliyte pokrycie dachu i scian wchodzą w grę drobnowymiarowe płyty cementowo - włóknowe ?

    DamianZ
    Ludzie nie znacie się ten projekt jest nowoczesny i cudowny a jak wy lubcie stare, przestarzałe projekty i boicie się nowości to się nie wypowiadajcie bo nie macie wiedzy na temat, za granicą ludzie by zabili za taki dom .. takie jest moje zdanie na temat. I nie krytykujcie człowieka który to projektował bo mu miło na pewno nie jest po takiej ilości negatywnych komentarzy.

    Obsługa klienta
    Do Andrzej L. : Projektujemy wiele różnych domów, tak aby trafić w najróżniejsze gusta, nawet te najbardziej odważne. I w tym przypadku znaleźli się inwestorzy dla których idealny jest właśnie ten dom, teraz czekamy już tylko na zdjęcia z realizacji :)))
