Gotowy projekt domu Zx123 GP2 - Powiększony wariant projektu Zx123 z podwójnym garażem, spiżarnią oraz sauną.

Zx123 GP2 odbicie lustrzane

Powiększony wariant projektu Zx123 z podwójnym garażem, spiżarnią oraz sauną.
murowany
murowany
dostępność projektu: 10 dni roboczych
5 590
4 751,50
Oszczędzasz 838,50
murowany
murowany
dostępność projektu: 10 dni roboczych
lustrzane odbicie
5 590
4 751,50
Oszczędzasz 838,50
Gotowy projekt domu Zx123 GP2 - Powiększony wariant projektu Zx123 z podwójnym garażem, spiżarnią oraz sauną.
Gotowy projekt domu Zx123 GP2 - Powiększony wariant projektu Zx123 z podwójnym garażem, spiżarnią oraz sauną.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Powiększony wariant projektu Zx123 z podwójnym garażem, spiżarnią oraz sauną.

Parter 132,5 / 174,4

Sień
5,4 m²
Kuchnia+jadalnia
25,7 m²
Salon
40,0 m²
Pokój rekreacyjny
22,1 m²
Sauna
8,9 m²
Pom. gosp.
7,5 m²
Łazienka
9,2 m²
Hol
11,4 m²
Spiżarka
2,3 m²
Garaż
41,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Powiększony wariant projektu Zx123 z podwójnym garażem, spiżarnią oraz sauną.

Piętro 94,9

Hol
21,0 m²
Pokój
20,1 m²
Łazienka
5,7 m²
Garderoba
4,3 m²
Łazienka
6,3 m²
Pokój
22,6 m²
Pokój
15,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Powiększony wariant projektu Zx123 z podwójnym garażem, spiżarnią oraz sauną.

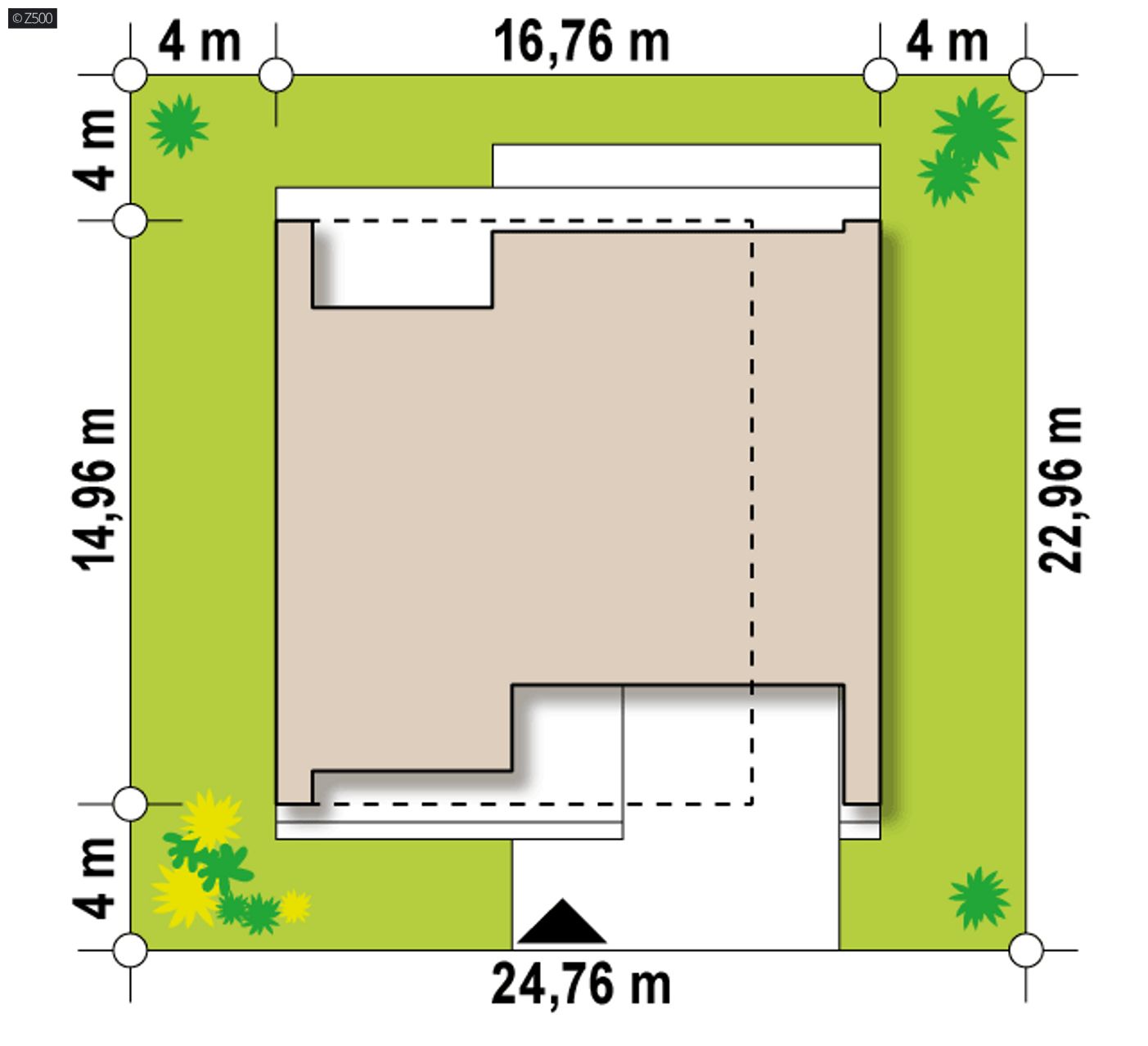

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,76 m
długość
22,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
16,76 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
227,4 / 269,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
227,7 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
41,9 m²
Kubatura
775 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,55 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
123,98 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
24,76 x 22,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
blacha, folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,7 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
80,8 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx123 GP2

wg cennika sekocenbud 1 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 616 722  411 148

55%29%16%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

WT2017 czy WT2021?

który wariant energooszczędny wybierasz?

Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

Wybierz standard WT2017, jeśli:

  • planujesz budowę domu jeszcze w tym roku,
  • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
  • chcesz kupić projekt domu w niższej cenie.

Wybierz standard WT2021, jeśli:

  • planujesz budowę domu w roku 2021,
  • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
  • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
  • stawiasz na ekologię i ochronę środowiska,
  • doceniasz zwiększony komfort cieplny w domu.

Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

WT2017 czy WT2021?
dachy/ stropodachy
WT 2017 - 0,18 W/m2K
WT 2021 - 0,15 W/m2K
okna połaciowe
WT 2017 - 1,3 W/m2K
WT 2021 - 1,1 W/m2K
ściany zewnętrzne
WT 2017 - 0,23 W/m2K
WT 2021 - 0,20 W/m2K
okna pionowe
WT 2017 - 1,1 W/m2K
WT 2021 - 0,9 W/m2K
drzwi zewnętrzne
WT 2017 - 1,5 W/m2K
WT 2021 - 1,3 W/m2K
podłogi na gruncie
WT 2017 - 0,3 W/m2K
WT 2021 - 0,3 W/m2K
WT2017WT2021
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 10 dni roboczych
5 590
4 751,50
Oszczędzasz 838,50

Zx123GP2 to prosty, modernistyczny dom z dużymi przeszkleniami. Jego cechy charakterystyczne stanowią: duży taras na piętrze oraz specyficzny podcień z wgłębieniem. Dzięki niemu do wejścia i dwustanowiskowego wjazdu garażowego dociera światło ale nie deszcz. Z garażu prowadzi bezpośrednie i wygodne przejście do domu, przydatne przy rozpakowywaniu zakupów z samochodu.

Parter to przede wszystkim przestronna „strefa dzienna”, przydatna dla zasłużonego wypoczynku po ciężkim treningu w naszej prywatnej siłowni. Obok sauna, którą można zaadaptować na inne potrzebne nam pomieszczenie. Z pokojem rekreacyjnym sąsiaduje łazienka, odpowiednio umiejscowiona również jeśli pomieszczenie treningowe miałoby się stać gabinetem lub pokojem gościnnym. Aneks kuchenny może zostać oddzielony ścianką działową jeśli pani domu pragnie aby podawane potrawy stanowiły niespodziankę dla domowników i gości. Sąsiadująco oczywiście nieodzowna spiżarka.

Na piętrze, czyli w „nocnej strefie” domu usytuowano 3 przestronne sypialnie. Jedna z nich może być przeznaczona dla rodziców, ponieważ posiada własną łazienkę oraz garderobę. Pozostałe dwie mogą być pokojami dla dzieci.

Dwie łazienki na piętrze i trzecia na dole doskonale rozwiązują problem kolejki do porannej toalety. Problem ów świetnie znają mężczyźni, którzy oprócz żony mają córki w domu…

Przestrzeń ogromnego, ponad 75 metrowego tarasu może być dowolnie wykorzystywana w ciepłe dni i letnie wieczory.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1864
  • - TMK-316
  • - SZ5 Zx123 GP2 CE (DOM SZ2-72)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
