Gotowy projekt domu  - Klasyczny dom parterowy z elementem nowoczesnym,3 sypialniami oraz strefą dzieną

Z53 A

Klasyczny dom parterowy z elementem nowoczesnym,3 sypialniami oraz strefą dzieną
murowany
murowany
dostępność projektu: 10 dni roboczych
2 770

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Klasyczny dom parterowy z elementem nowoczesnym,3 sypialniami oraz strefą dzieną

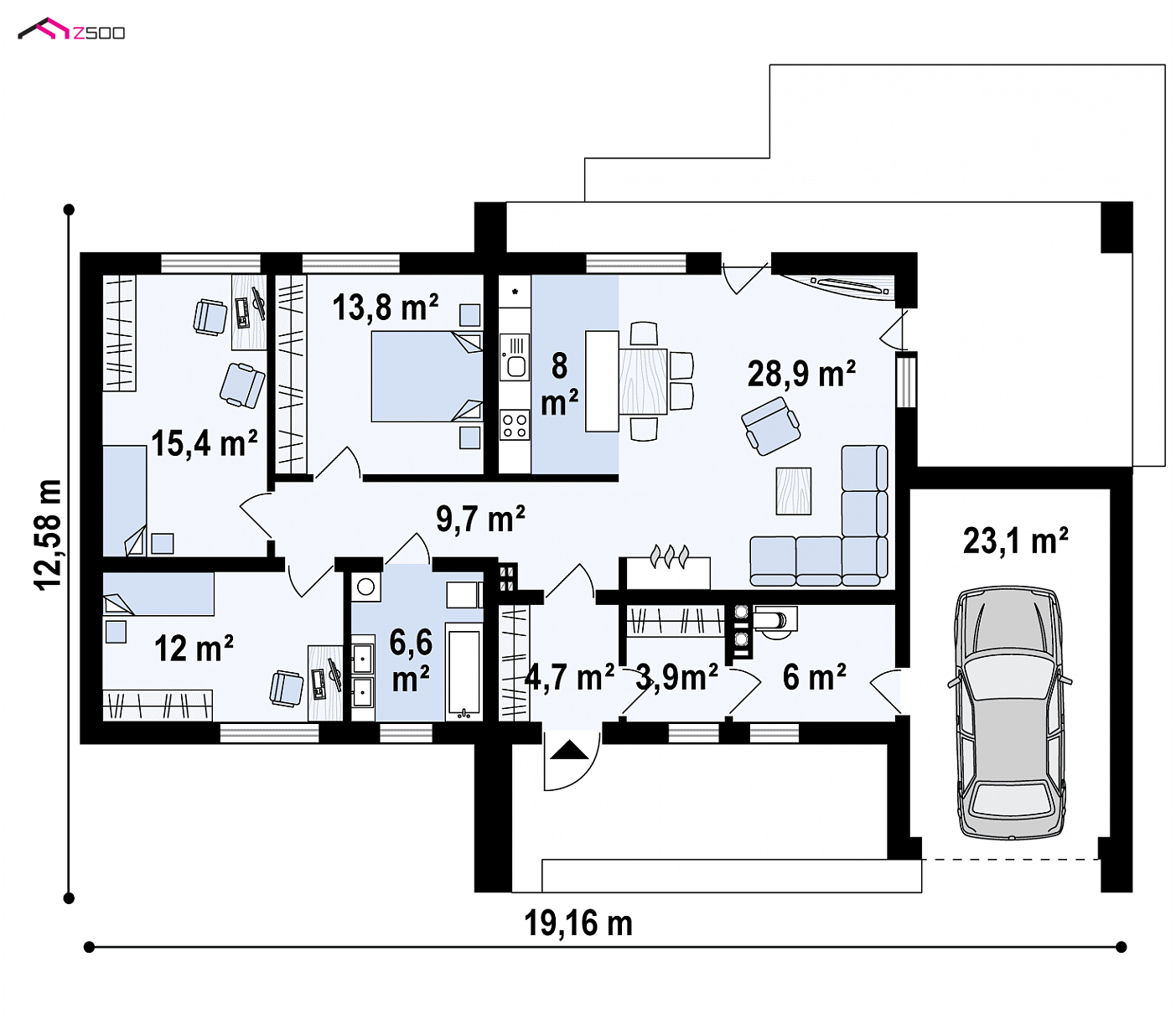

Parter 108,9 / 132,0

Sień
4,7 m²
Łazienka
6,6 m²
Pokój
12,0 m²
Pokój
15,4 m²
Pokój
13,8 m²
Hol
9,7 m²
Kuchnia
8,0 m²
Salon
28,9 m²
Garaż
23,1 m²
Pom. gosp.
6,0 m²
Hol
3,9 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Klasyczny dom parterowy z elementem nowoczesnym,3 sypialniami oraz strefą dzieną

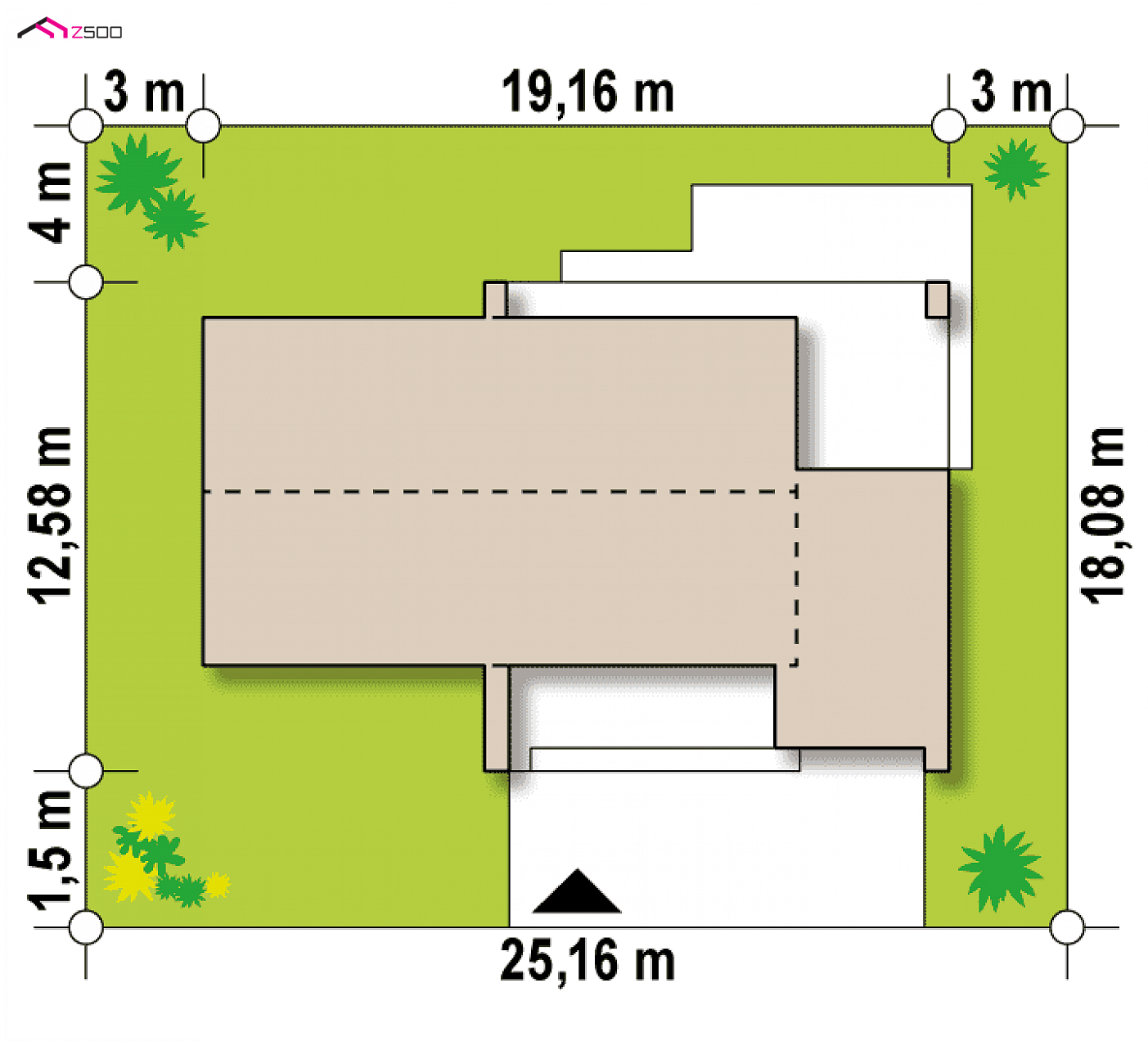

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,16 m
długość
18,08 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
19,16 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
108,9 / 132,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
168,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
23,1 m²
Kubatura
369,29 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,53 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
235,11 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,3 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
25,16 x 18,08 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop
żelbetowy
Dach
dachówka, blachodachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z53

wg cennika sekocenbud 2015/02
Ceny średnieCeny minimalne
Stan surowy zamknięty161 681 137 607
Instalacje31 738 27 012
Prace wykończeniowe76 160 64 819
Razem:269 579 229 439
Ten dom możesz postawić metodą gospodarczą za:
189 001,70 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 10 dni roboczych
2 770

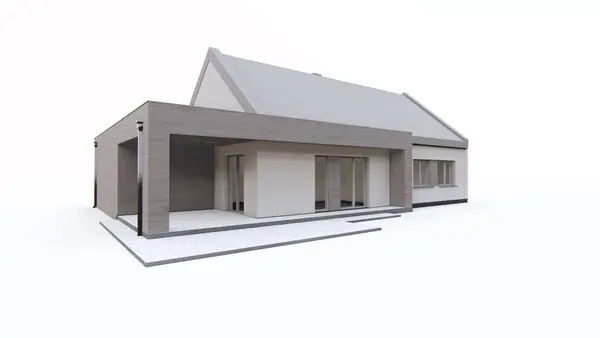

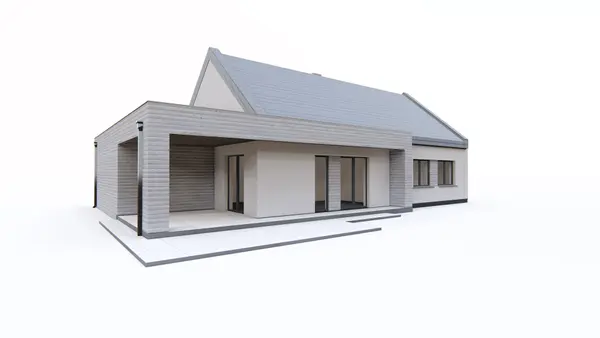

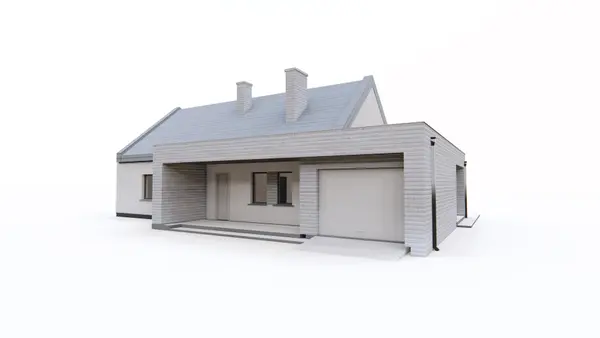

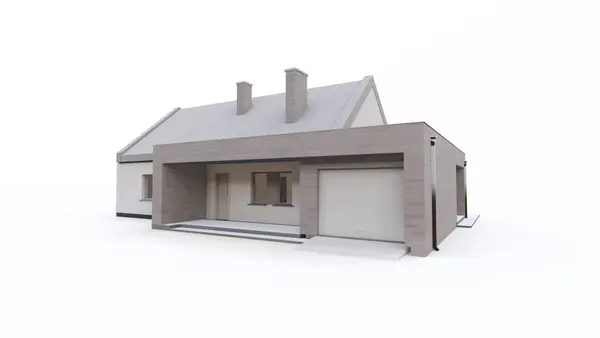

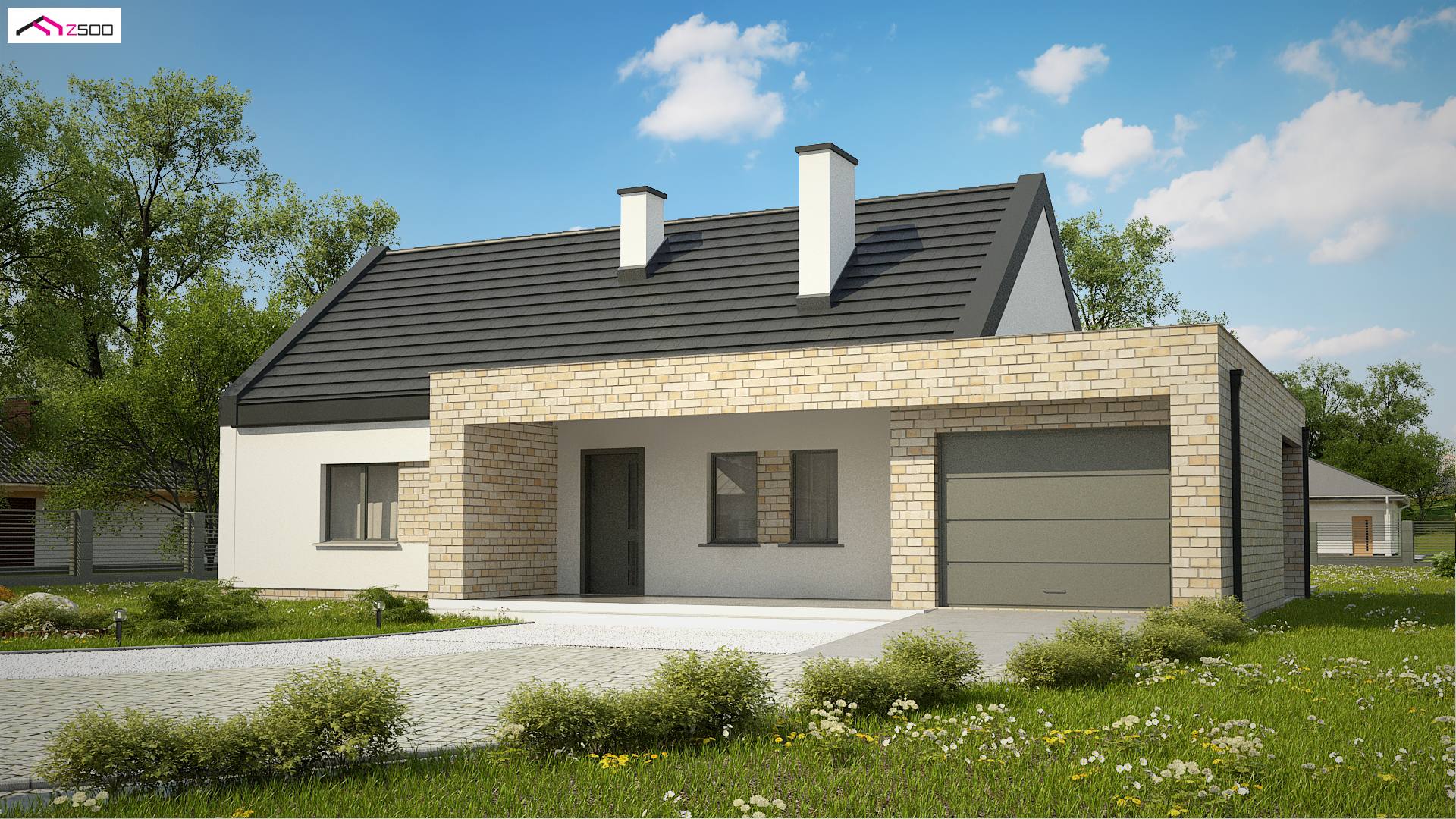

Z53A to projekt domu parterowego z dachem dwuspadowym, niedrogi w wykonaniu. Zawiera również element nowoczesności, w postaci dachu płaskiego, nad częścią garażową budynku. Jego fragment tworzy również modernistyczne zadaszenie nad wejściem oraz tarasem. Dzięki temu stanowi ochronę przed nadmiernym nasłonecznieniem, wiatrem, deszczem, śniegiem.

Szare kamienne wstawki, wykonane na białym tynku pomiędzy oknami, nawiązują do kamiennej okładziny z części garażowej i stanowią kompatybilną całość.

Wchodząc do domu znajdujemy się w sieni, skąd mamy przejście do schowka, połączonego z pomieszczeniem gospodarczym oraz jednostanowiskowym garażem. Posiadanie tego rodzaju pomieszczeń w jednej części domu stanowi duży atut, ponieważ mamy blisko siebie wszystkie narzędzia i przedmioty potrzebne do przydomowego użytku.

Ten niewielki, ok. 100 metrowy dom, architekci podzielili na dwie części – część dzienną oraz nocną. W dziennej części budynku znajduje się salon z kominkiem oraz aneks kuchenny oddzielony od salonu wyspą barową. Główna ściana aneksu kuchennego nie posiada okna, dzięki czemu możemy zabudować ją szafkami pod sam sufit, efektywnie wykorzystując miejsce. Dodatkowo ściana boczna posiada duże przeszklenia pozwalające na wietrzenie mieszkania podczas przyrządzania potraw. Posiłki możemy spożywać na tarasie, którego ostateczny kształt będzie zależał od indywidualnego życzenia właściciela. Nocna strefa domu to trzy sypialnie oraz łazienka. Dedykowane są dla niedużej rodziny, która ma „serdecznie dość” mieszkania w bloku i chciałaby zacząć żyć pełnią życia „na swoim”, nie będąc uzależnionym od życia sąsiadów.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1792
  • - TKR-248
  • - SZ5 Z53 A CE (DOM OZ9-88)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
