Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.

Zx65 odbicie lustrzane

Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 770
3 204,50
Oszczędzasz 565,50
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
Gotowy projekt domu Zx65 - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.

Parter 103,7 / 104,2

Sień
3,5 m²
WC
1,9 m²
Pokój
9,2 m²
Łazienka
7,2 m²
Pokój
11,7 m²
Pokój
10,6 m²
Hol
8,1 m²
Salon
28,9 m²
Kuchnia+jadalnia
18,9 m²
Pom. gosp.
3,6 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.

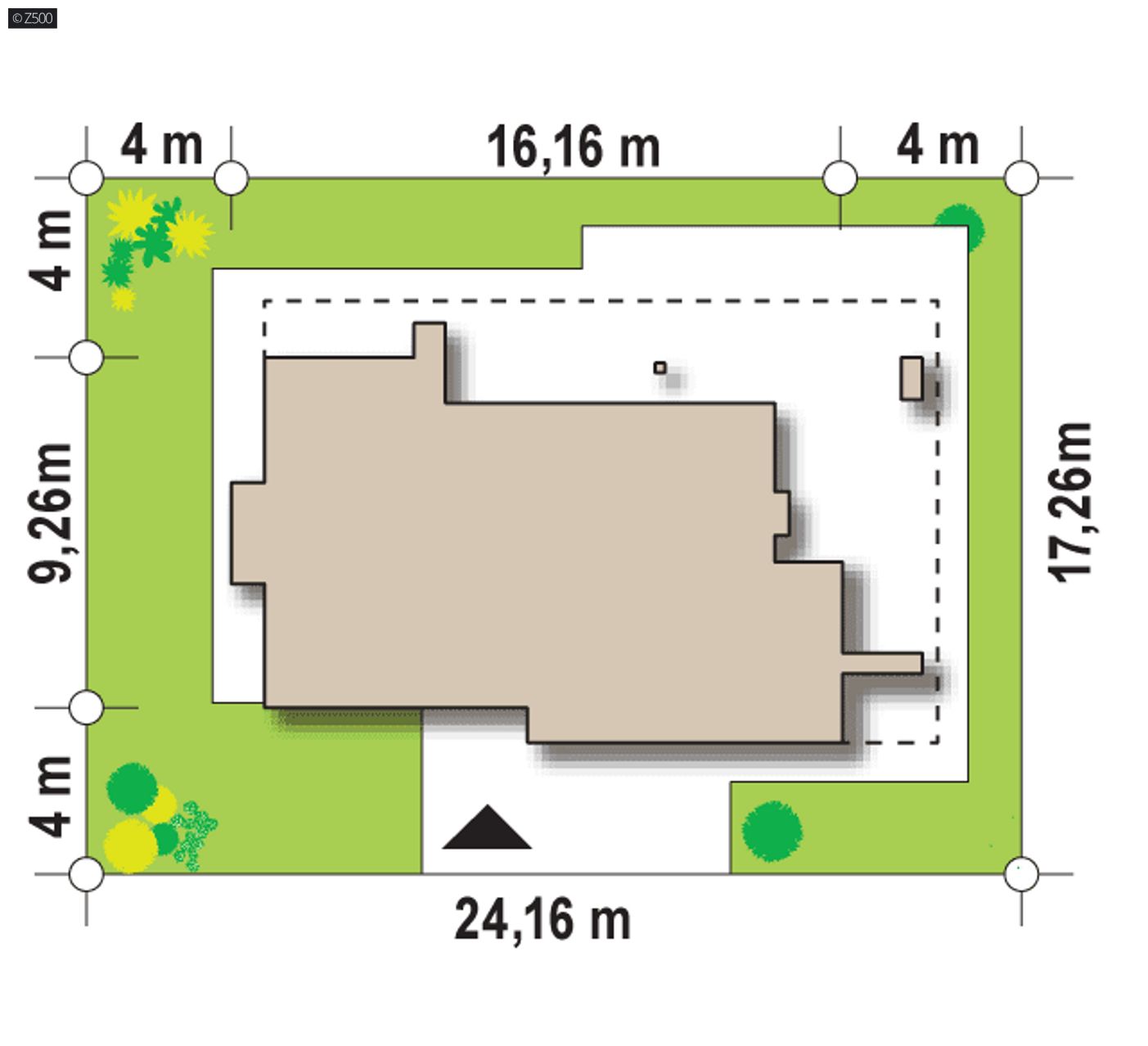

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,16 m
długość
17,27 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
18,25 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
103,7 / 104,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
135,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
276,18 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,8 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
136 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
24,16 x 17,27 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
blacha, folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
92,8 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
82,4 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx65

wg cennika sekocenbud 2018/02
Ceny średnieCeny minimalne
Stan surowy zamknięty162 255 138 095
Instalacje46 710 39 755
Prace wykończeniowe51 463 43 800
Razem:260 429 221 651
Ten dom możesz postawić metodą gospodarczą za:
182 586,58 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
gotowy projekt domu Zx65 – aranżacja wnętrz, Parterowy dom nowoczesny z płaskim dachem oraz dużymi przeszkleniami.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50

Zx65 to ciekawa propozycja dla osób, które cenią elegancje i nowoczesny design. Parterowy dom z płaskim dachem wyróżnia się ciekawą elewacja a duży zadaszony taras z przesuwnymi panelami robi niesamowite wrażenie i idealnie wpisuje się w otaczający go krajobraz.

Wnętrze domu zaprojektowano dla ludzi wymagających oraz ceniących praktyczność i użyteczność.

Funkcjonalnie dom ten został podzielony na dwie strefy: dzienną i nocną. W części nocnej zlokalizowanej w lewej części budynku znajdują się trzy sypialnie oraz duża łazienka z oknem.

W części dziennej zaprojektowano strefę otwartą na którą składa się salon, kuchnia oraz jadalnia. Pomieszczenie gospodarcze dostępne z sieni.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1753
  • - TGY-231
  • - SZ5 Zx65 CE (DOM OZ8-96)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
