Z64 +
Adaptacja projektu
zapytaj o projekt

Z64 +

88
Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.
Warianty: 5
Komentarze: 15
Realizacje: 682
3 460
3 114
Najniższa cena w okresie ost. 30 dni: 3 460
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z64 + - Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.
Gotowy projekt domu Z64 + - Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.
Gotowy projekt domu Z64 + - Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.
Gotowy projekt domu Z64 + - Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.
Gotowy projekt domu  - Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.

Parter 87,6 / 89,8

Sień
3,0 m²
Pomieszczenie gospodarcze
2,2 m²
Hol
7,6 m²
Pokój
10,1 m²
Pokój
9,4 m²
Pokój
11,7 m²
Łazienka
5,3 m²
Salon+jadalnia
29,9 m²
Kuchnia
8,1 m²
Spiżarka
2,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.

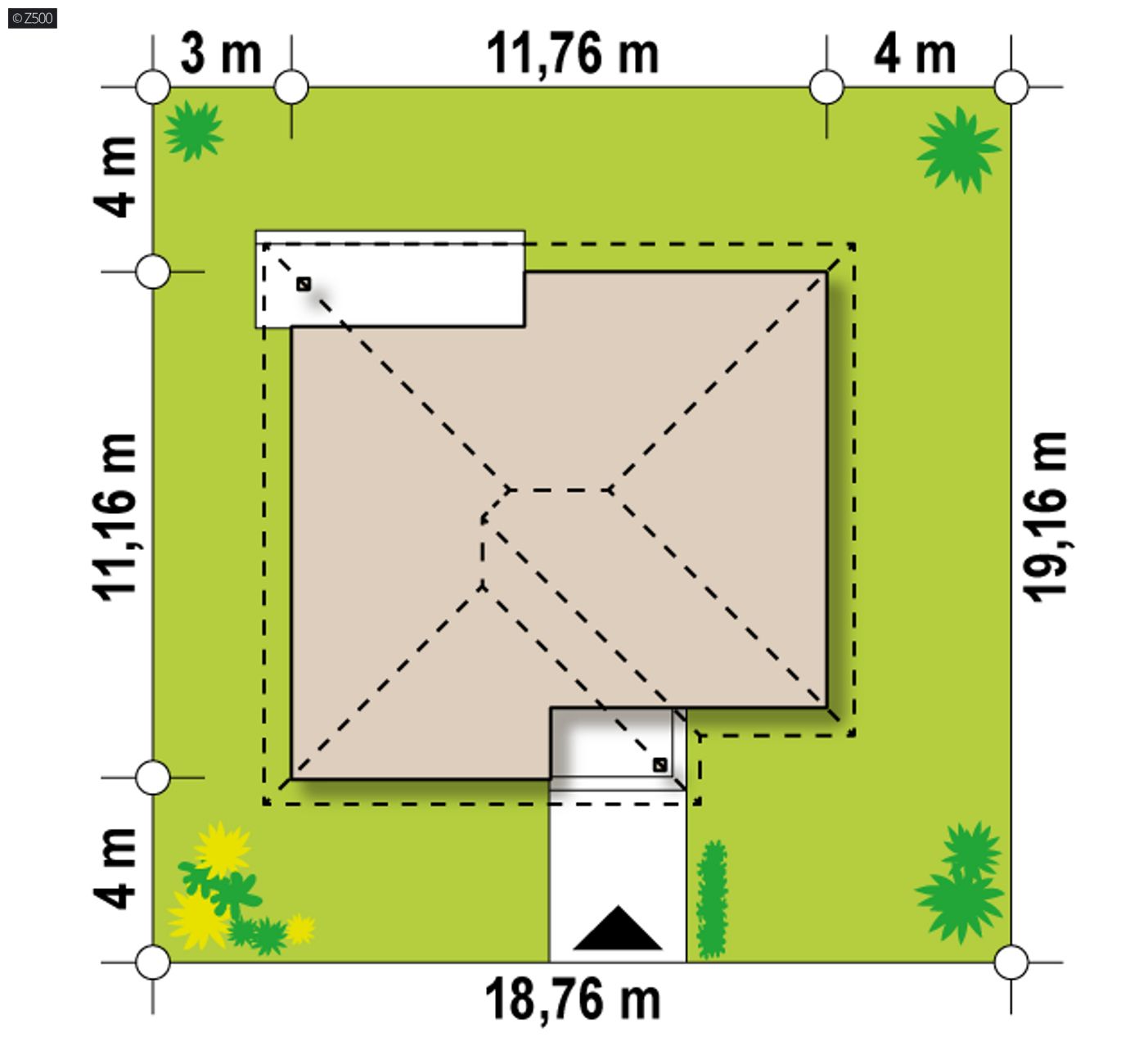

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,76 m
długość
19,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
11,76 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
87,6 / 89,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
116,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
251,46 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,92 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
32°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
183,05 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
18,76 x 19,16 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
52,09 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
54,92 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z64 +

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 3 460

Opis funkcjonalny

Z64+ wersja w technologii murowanej, powiększona, z dodatkowym pokojem.

Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Gotowy projekt domu Z64 + - Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.

Z64 +

88
Wygodny parterowy dom z funkcjonalnym układem pomieszczeń i zadaszonym tarasem.
murowany
3 460
3 114

animacja 360 stopni

Zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów zmiany
Zamów zmiany
Zamów zmiany

Podobne projekty

Warianty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^

Nelson N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Good evening, can you send me the plan of the house, please. Kind regards from Chile.

Obsługa klienta

Do Grzegorz K. : Dzień dobry, można domówić taka instalację do każdego projektu. W zakładce DODATKI instalacja pompy ciepła powietrznej.

Ewelina Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Aneta C. : Woj małopolskie już mam przykryty za 5 dni będą okna

Krzysztof K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Ewelina Z. : Nam do stanu deweloperskiego brakuje elewacji i gniazdek wewnątrz

Paweł
Witam serdecznie. Czy ktoś już zakończył budowę lub już ma stan deweloperski? Zastanawiam się jakie realne ale realne są koszty budowy tego domu. Na tą chwilę dwie firmy budowlane wyliczyły mi o 60-70 000zł więcej. Taka różnica potrafi zabić inwestora :) Jeżeli ktoś buduje w łódzkim i będzie tak uprzejmy abym mógł podjechać to bedę zobowiązany. Z poważaniem. Paweł --> prosze piszcie na marketing@izc.pl

D-K-T-W -.

buduje Z64
Czyżby Z64 został poprawiony bo coś mnie się wydaje ze kiedyś w opisie było
ogrzewanie na paliwo stale i gaz :-)

Ps do Sylwia znalazłem coś takiego
dla kotłowni do 25KW:
- Wysokość kotłowni min. 2,2m (dla nowo budowanych budynków, dla istniejących 1,9m)
- odległość tyłu kotła od ściany nie mniejsza niż 0,7m
- odległość boku kotła od ściany nie mniejsza niż 1m
- odległość przodu kotła od ściany nie mniejsza niż 2m
Generalnie odległości kotła od przegród kotłowni powinny umożliwić swobodny dostęp.
