Z409 odbicie lustrzane

Name: Z409
Brand: Z500
Price: 2694.50 PLN
Availability: InStock

Parterowy dom z dachem wielospadowym, garażem 2-stanowiskowym i 3 sypialniami.

murowany

dostępność projektu: 3 dni robocze

3 170 zł

2 694,50 zł

Oszczędzasz 475,50 zł

15% RABATU + DODATKI ZA 3000 ZŁ GRATIS!

Gotowy projekt domu Z409 - Parterowy dom z dachem wielospadowym, garażem 2-stanowiskowym i 3 sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Parter 125,2 / 170,1 m²

Sień

4,0 m²

Hol

6,8 m²

2,6 m²

Kuchnia

10,8 m²

Salon+jadalnia

36,6 m²

Hol

8,2 m²

Pokój

14,0 m²

Pokój

13,7 m²

Łazienka

6,8 m²

Pokój

14,1 m²

Garderoba

4,3 m²

Łazienka

3,4 m²

Pomieszczenie gospodarcze

6,8 m²

Garaż

38,1 m²

sprawdź
powierzchnięsprawdź
odległośćodbicie
lustrzaneRysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość

22,96 m

długość

28,16 m

Wymiary elewacji frontowej

Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi

15,96 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

125,2 / 170,1 m²

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

Powierzchnia zabudowy

212,0 m²

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

Powierzchnia garażu

38,1 m²

Kubatura

518,77 m³

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

Wysokość domu

7,38 m

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

Kąt nachylenia dachu

25°

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

Powierzchnia dachu

385,52 m²

Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.

Minimalne wymiary działki

22,96 x 28,16 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany

beton komórkowy

Strop (parter)

wiązary

Dach

dachówka

technologia

murowany

Projekt konstrukcji wykonany został przy założeniach:

III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m²)
III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m²)
głębokość przemarzania gruntu hz = 1,2m
budynek zaliczono do I-ej kategorii geotechnicznej
obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza

gaz, rekuperacja

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Energia pierwotna (Ep)

89,75 kWh/m²/rok

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

Energia końcowa (Ek)

71,45 kWh/m²/rok

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Przegroda	Opis	Wsp. U. [W/m²K]
MZ1	Ściana fundamentowa ocieplona
MZ2	Ściana zewnętrzna	≤ 0,23
MW1	Ściana działowa
SD1	Dach nieocieplony
SS2	podsufitka	≤ 0,18
PG1	Posadzka mieszkania na gruncie	≤ 0,3
PG2	Posadzka garażu na gruncie	≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z409

wg cennika sekocenbud 2019/03

	Ceny średnie	Ceny minimalne
Stan surowy zamknięty	246 202 zł	209 542 zł
Instalacje	68 651 zł	58 429 zł
Prace wykończeniowe	65 750 zł	55 960 zł
Razem:	380 603 zł	323 931 zł

Ten dom możesz postawić metodą gospodarczą za:

266 840,41 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z409 – aranżacja wnętrz, Parterowy dom z dachem wielospadowym, garażem 2-stanowiskowym i 3 sypialniami.

bezpośredni kontakt z architektem konsultacje z projektantem
najszybsza bezpłatna wysyłka oszczędzasz 20 zł
zgoda autorska na zmiany w projekcie
wygodna teczka na dokumenty
gratis do każdego projektu zestawy projektów dodatkowych

murowany

dostępność projektu: 3 dni robocze

3 170 zł

2 694,50 zł

Oszczędzasz 475,50 zł

zobacz interaktywny model 3D

Z409 to propozycja współczesnego domu parterowego z dachem wielospadowym i garażem dwustanowiskowym. Wykończony białym tynkiem z płyt elewacyjnych w kolorze jasnego betonu, pionowymi, drewnianymi listwami oraz niewielką ilością ciemnego kamienia. Dodatkowo przeciągnięto dach nad garażem tak, aby stanowił również praktyczne zadaszenie wejścia.

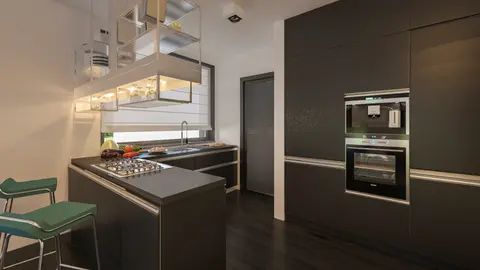

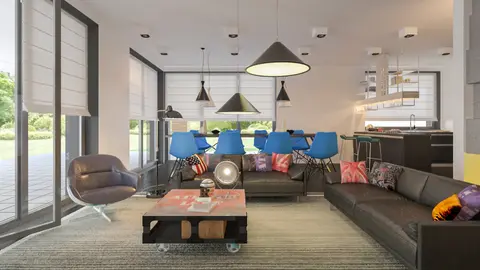

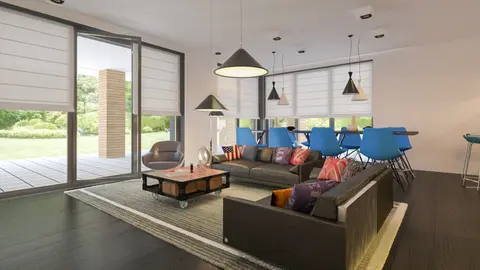

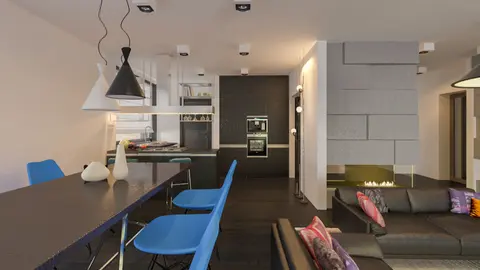

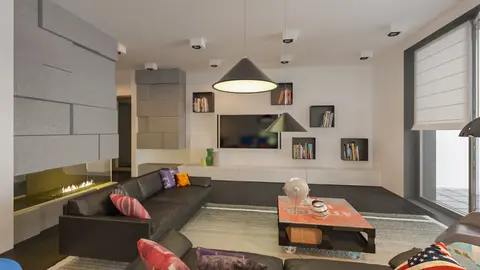

Wnętrza domu rozdzielono na część dzienną oraz część nocną. W otwartej przestrzeni umieszczono salon z jadalnią oraz kuchnię z przejściem do niewielkiej spiżarki połączonej z garażem, co z pewnością ułatwi rozpakowanie zakupów spożywczych. Centralnie zaprojektowany kominek jest ozdobnym elementem widoczny z każdego miejsca. Rozległy taras okalający całą strefę dzienną wyposażono w duże przeszklenia aby maksymalnie rozświetlić wnętrza. Bliskość WC pozwoli na pozostawanie gości w dziennej części domu.

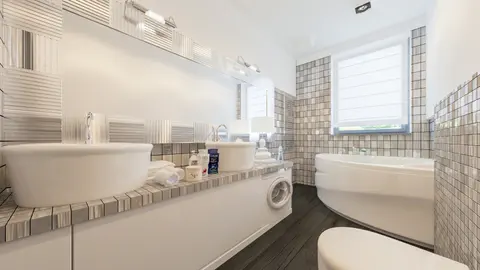

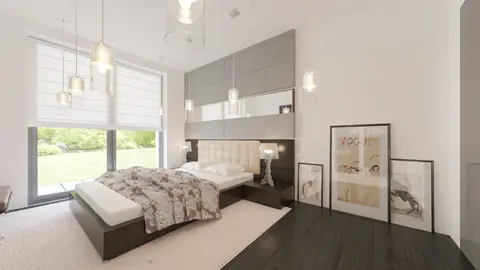

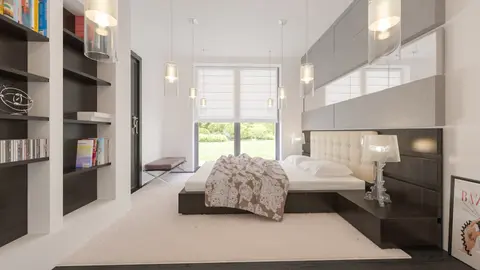

Część nocna to trzy sypialnie, z których ostatni posiada wyodrębnioną łazienkę i garderobę. Dwa pokoje mają przyporządkowana łazienkę na korytarzu w której umieszczono równiez pralkę.

Projekt domu Z406 powstał jako odpowiedź na potrzebę rodziny 2+2 lub 2+1 gdzie jedna sypialnia może być gabinetem lub pokojem gościnnym.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Ze względu na zmianę przepisów charakterystyki energetycznej termin realizacji zamówienia może być wydłużony do 7 dni roboczych.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
