Gotowy projekt domu Zs3 - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.

Zs3 odbicie lustrzane

Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
murowany
koncepcja
dostępność projektu: 15 dni roboczych
3 370
murowany
koncepcja
dostępność projektu: 15 dni roboczych
lustrzane odbicie
3 370
Gotowy projekt domu Zs3 - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
Gotowy projekt domu Zs3 - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
Gotowy projekt domu Zs3 - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
Gotowy projekt domu Zs3 - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
możliwość zamknięcia kuchni
spiżarka pod schodami
przejście do garażu z sieni
duże przeszklenia na ogród

Parter 53,9 / 76,5

Sień
4,2 m²
Hol+schody
6,5 m²
Garaż
19,2 m²
Salon+jadalnia
26,1 m²
Kuchnia
11,1 m²
Spiżarka
3,1 m²
WC
2,9 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
przestronna garderoba
prywatna łazienka
duże pokoje
balkon z widokiem na ogród

Poddasze 72,4 / 81,3

Hol
9,5 m²
Pokój+garderoba
17,6 m²
Gabinet
11,8 m²
Łazienka
9,1 m²
Pokój
13,8 m²
Garderoba
6,1 m²
Łazienka
4,5 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.

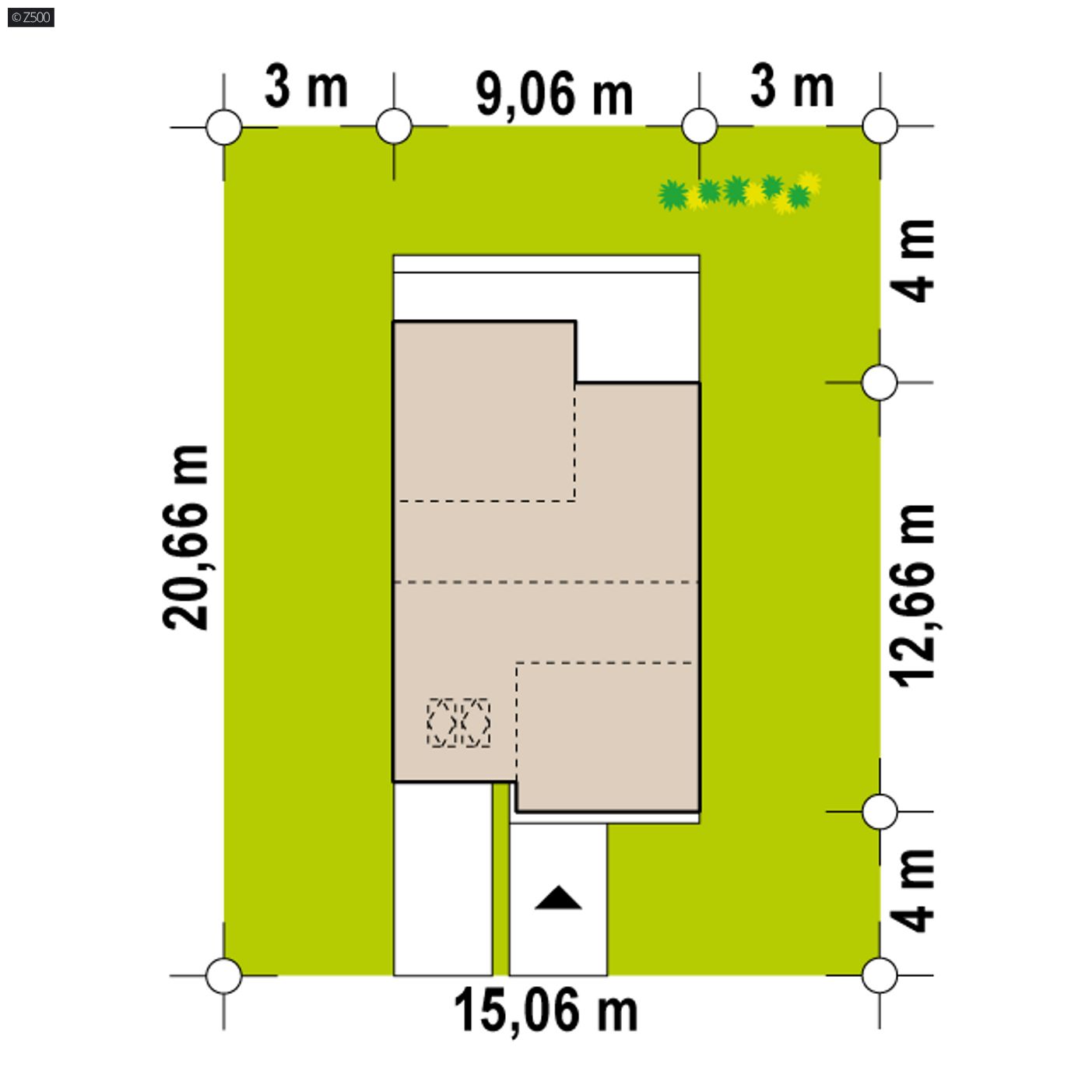

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
14,96 m
długość
20,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
8,96 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
126,3 / 157,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
98,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
413,42 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,21 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
32° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
119,7 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,99 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
14,96 x 20,56 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
żelbetowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

PrzegrodaOpisWsp. U. [W/m2K]
MZ2Ściana zewnętrzna≤ 0,23
SD1Dach nieocieplony
PT3Balkon zewnetrzny (ocieplany)
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zs3

wg cennika sekocenbud 2018/12
Ceny średnieCeny minimalne
Stan surowy zamknięty173 918 148 022
Instalacje55 961 47 629
Prace wykończeniowe62 073 52 830
Razem:291 952 248 481
Ten dom możesz postawić metodą gospodarczą za:
204 687,72 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
koncepcja
dostępność projektu: 15 dni roboczych
3 370

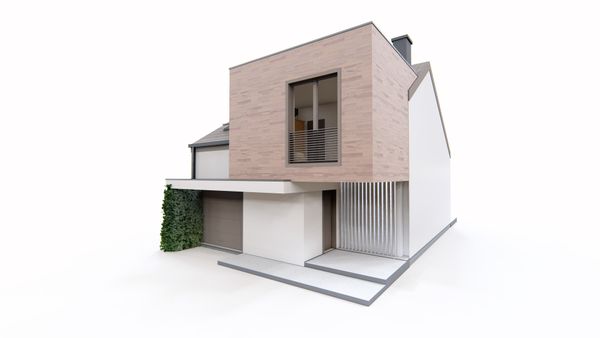

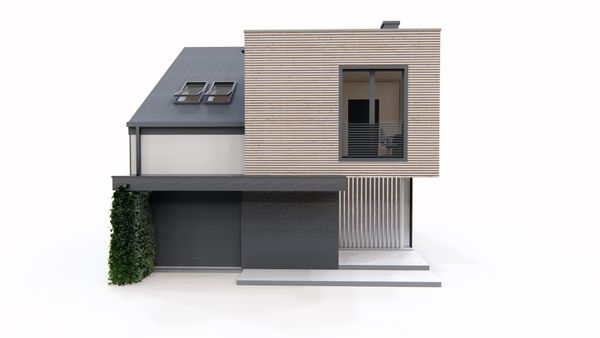

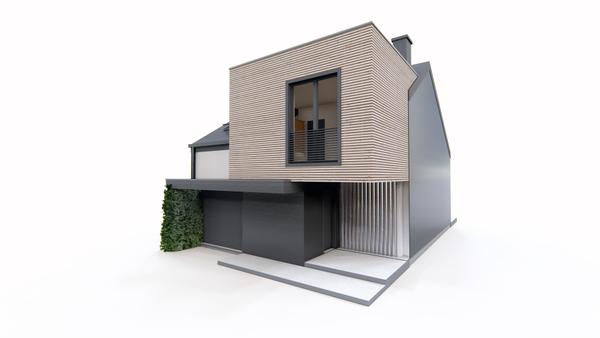

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu  - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
Gotowy projekt domu  - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.

ZS3 to projekt domu w szczególności do zabudowy szeregowej, ale może być również pobudowany jako bliźniak lub dom na wąską działkę. Prosta, nowoczesna elewacja z lukarnami została obłożona ciemnym betonem oraz drewnem elewacyjnym. Zarówno wejście jak i taras od ogrodu zostały zadaszone tak aby w deszczowy dzień bez pośpiechu można było wejść do środka.

Parter to przede wszystkim część dzienna umieszczona od strony ogrodu z przeszkleniami do podłogi oraz spiżarką przy kuchni co powinna doceni każda Pani domu. W bryle znalazło się również miejsce na garaż jednostanowiskowy oraz niewielkie WC w którym umieszczony został piec na ogrzewanie gazowe.

Poddasze to 3 przestronne pokoje z czego jedna to sypialnia główna (rodziców) umieszczona od strony ogrodu z własną garderobą, łazienką oraz balkonem. Dużym plusem będzie na pewno łazienka, w której zmieści się i wanna, i prysznic :)

Gotowy projekt domu  - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.
Gotowy projekt domu  - Dom do zabudowy szeregowej lub bliźniaczej z nowoczesnymi lukarnami i garażem.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 22 355 15 55.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
