Gotowy projekt domu Zb8 - Projekt zabudowy bliźniaczej z garażem. Współczesny wygląd i rozsądne koszty budowy

Zb8 odbicie lustrzane

Projekt zabudowy bliźniaczej z garażem. Współczesny wygląd i rozsądne koszty budowy
murowany
murowany
murowany
murowany
lustrzane odbicie
Gotowy projekt domu Zb8 - Projekt zabudowy bliźniaczej z garażem. Współczesny wygląd i rozsądne koszty budowy

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Projekt zabudowy bliźniaczej z garażem. Współczesny wygląd i rozsądne koszty budowy

Parter 75,7 / 109,1

Sień
4,3 m²
Garderoba
3,3 m²
Hol+schody
13,8 m²
WC
3,2 m²
Kuchnia
10,0 m²
Salon+jadalnia
38,7 m²
Garderoba
2,4 m²
Garaż+pom. gosp.
33,4 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt zabudowy bliźniaczej z garażem. Współczesny wygląd i rozsądne koszty budowy

Piętro 75,0

Hol
6,6 m²
Pokój
15,0 m²
Pokój
15,5 m²
Pralnia
2,6 m²
Łazienka
6,1 m²
Garderoba
3,6 m²
Pokój
18,4 m²
Łazienka
7,2 m²
Taras na piętrze
40,8 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt zabudowy bliźniaczej z garażem. Współczesny wygląd i rozsądne koszty budowy

Strych 34,1 / 34,7

Poddasze
34,1 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt zabudowy bliźniaczej z garażem. Współczesny wygląd i rozsądne koszty budowy

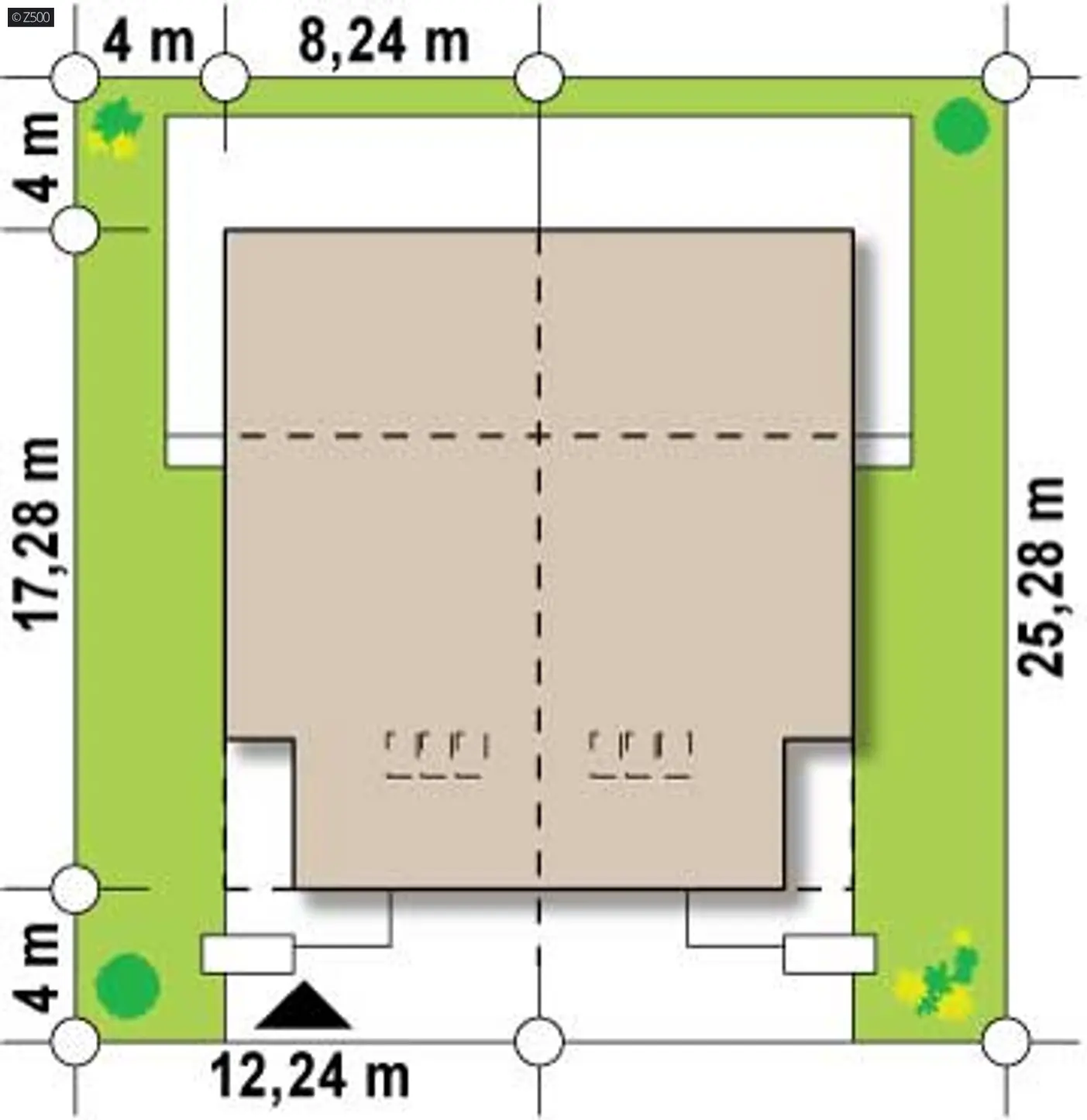

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15,24 m
długość
25,28 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
8,24 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
184,8 / 218,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
138,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
33,4 m²
Kubatura
578,83 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
10,42 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
18°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
91,7 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
15,24 x 25,28 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zb8

wg cennika sekocenbud 2011/12
Ceny średnieCeny minimalne
Stan surowy zamknięty217 009 184 696
Instalacje106 571 90 703
Prace wykończeniowe48 351 41 152
Razem:371 931 316 550
Ten dom możesz postawić metodą gospodarczą za:
260 760,69 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany

Zb8 to niepowtarzalny projekt do zabudowy bliźniaczej. O wyjątkowym charakterze świadczy odważna, energooszczędna bryła oraz nowoczesne rozwiązania projektowe.

Program użytkowy jest niezwykle bogaty. Poszczególne piętra wyznaczają kolejne strefy. Parter to przestronna część dzienna z obszernym zapleczem. Jest tu duże pomieszczenie gospodarcze, garderoba, spiżarnia, spora łazienka. Serce domu to przestronny salon połączony z jadalnią oraz kuchnią. Dużym atutem są niezwykle wygodne schody ze spocznikiem. Kolejne piętro to strefa nocna - dwa pokoje, ogólnodostępna łazienka, pojemna garderoba oraz pralnia. Trzecia sypialnia to komfortowy apartament z własnym pokojem kąpielowym oraz wyjściem na częściowo zadaszony taras. Poddasze przewidziano jako 'open space'. Idealnie sprawdzi się jako pracownia, gabinet, pokój rekreacyjny, ale można tu również zaaranżować dodatkowe sypialnie.

Projekt dostępny również jako wolnostojący z dodatkowymi oknami na bocznej elewacji.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1309
  • - TEF-555
  • - SZ5 Zb8 CE (DOM OZ5-70)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu


(ze względu na aktualizację)
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
