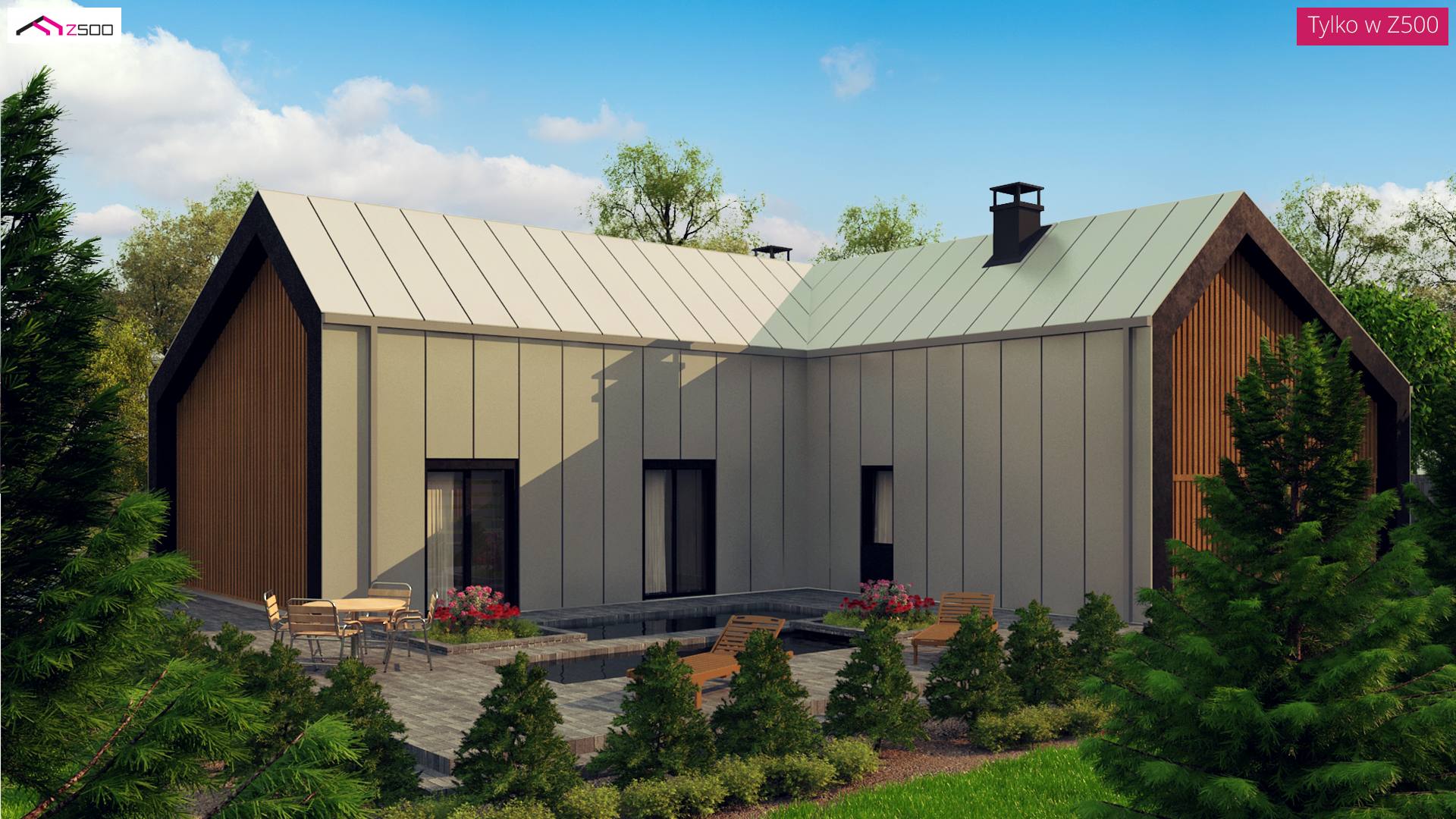

Gotowy projekt domu Zx203 - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

Zx203 odbicie lustrzane

Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną
murowany
koncepcja
dostępność projektu: 17 dni roboczych
4 100
3 485
Oszczędzasz 615
(za segment)
murowany
koncepcja
dostępność projektu: 17 dni roboczych
lustrzane odbicie
4 100
3 485
Oszczędzasz 615
(za segment)

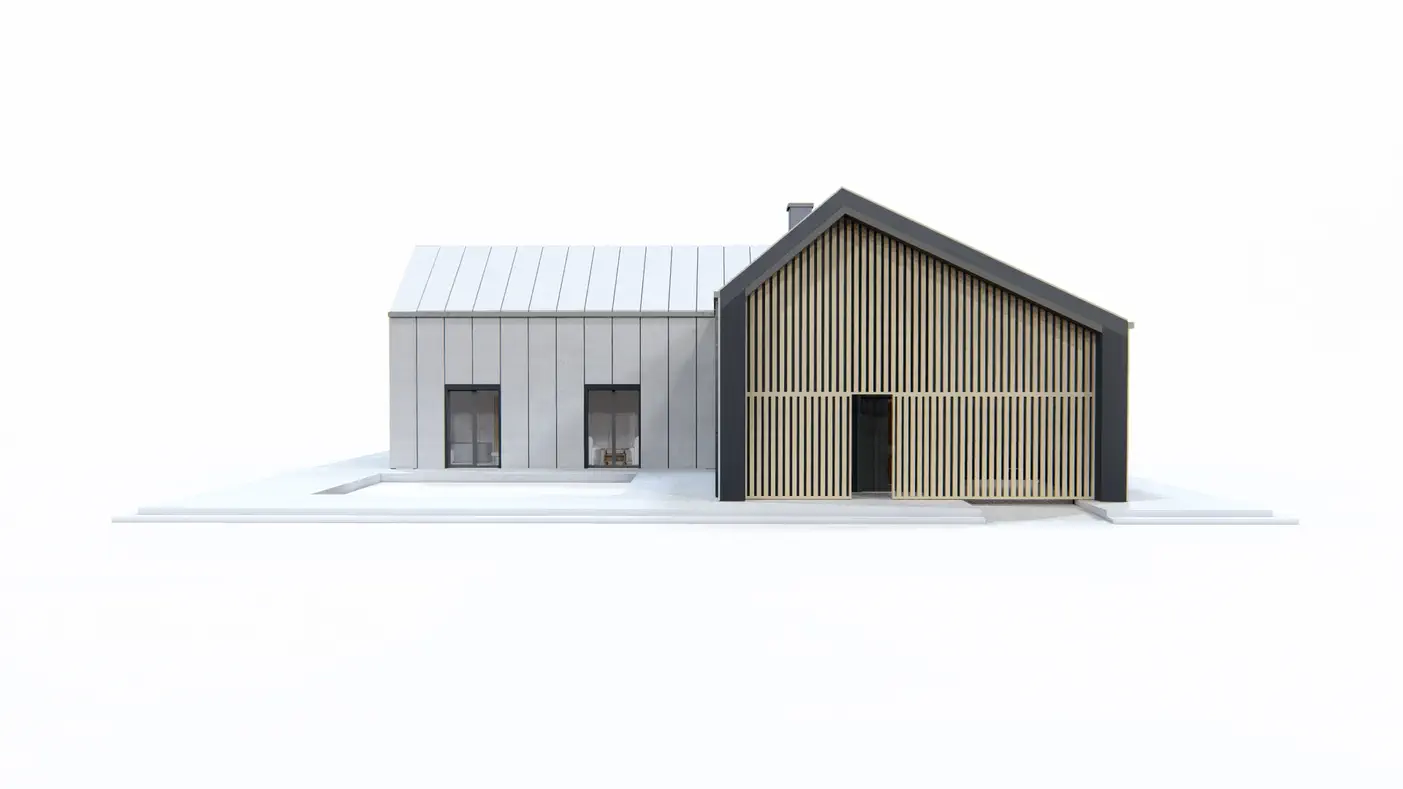

Gotowy projekt domu Zx203 - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

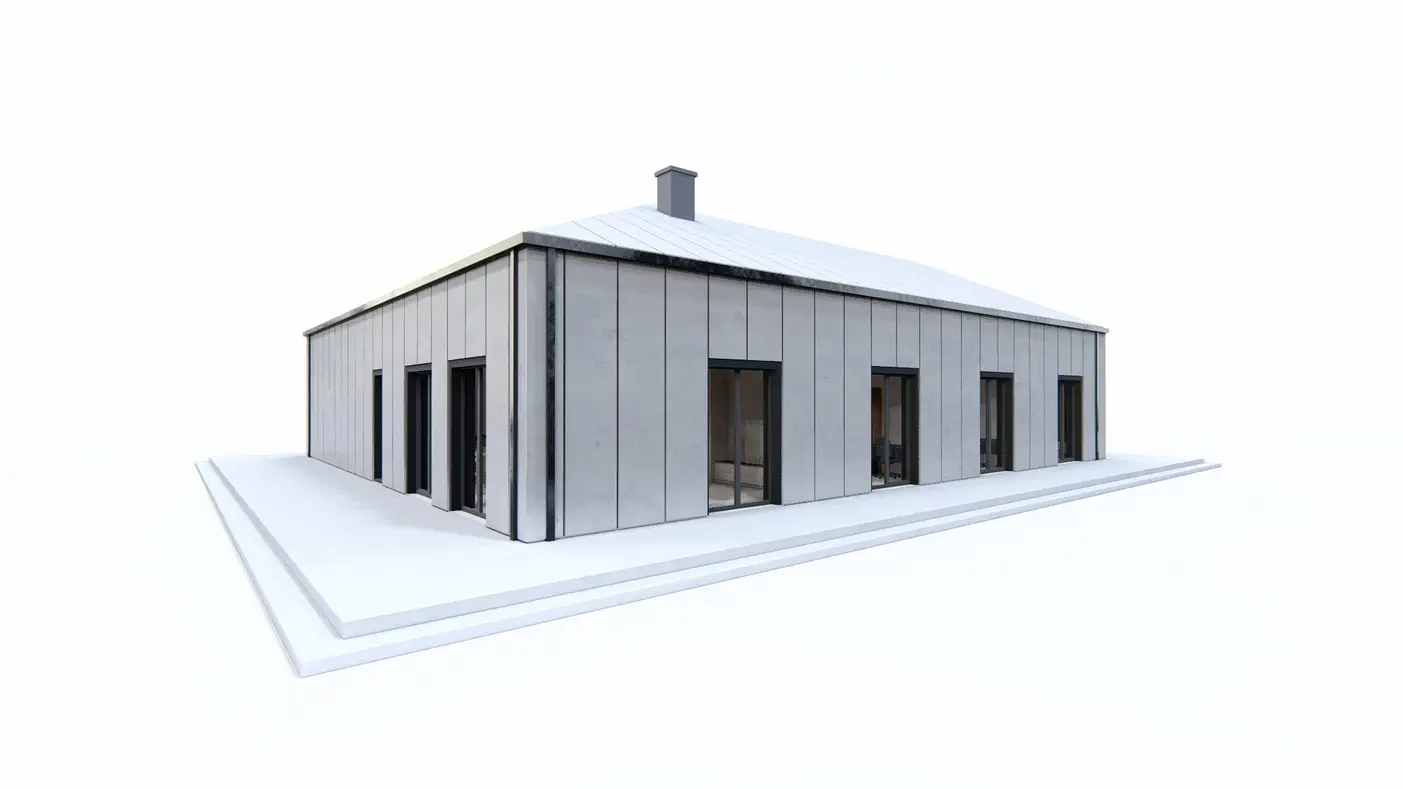

Gotowy projekt domu Zx203 - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

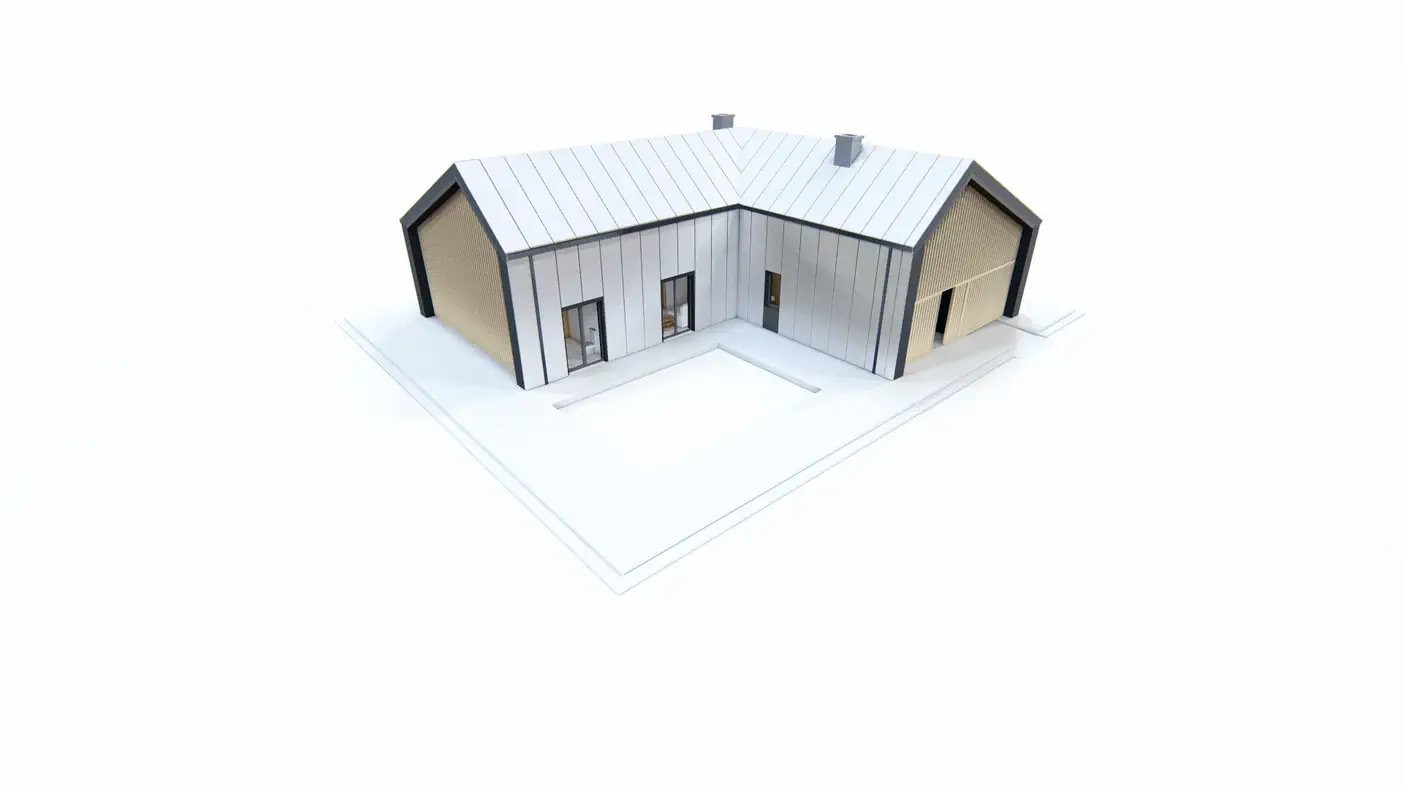

Gotowy projekt domu Zx203 - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

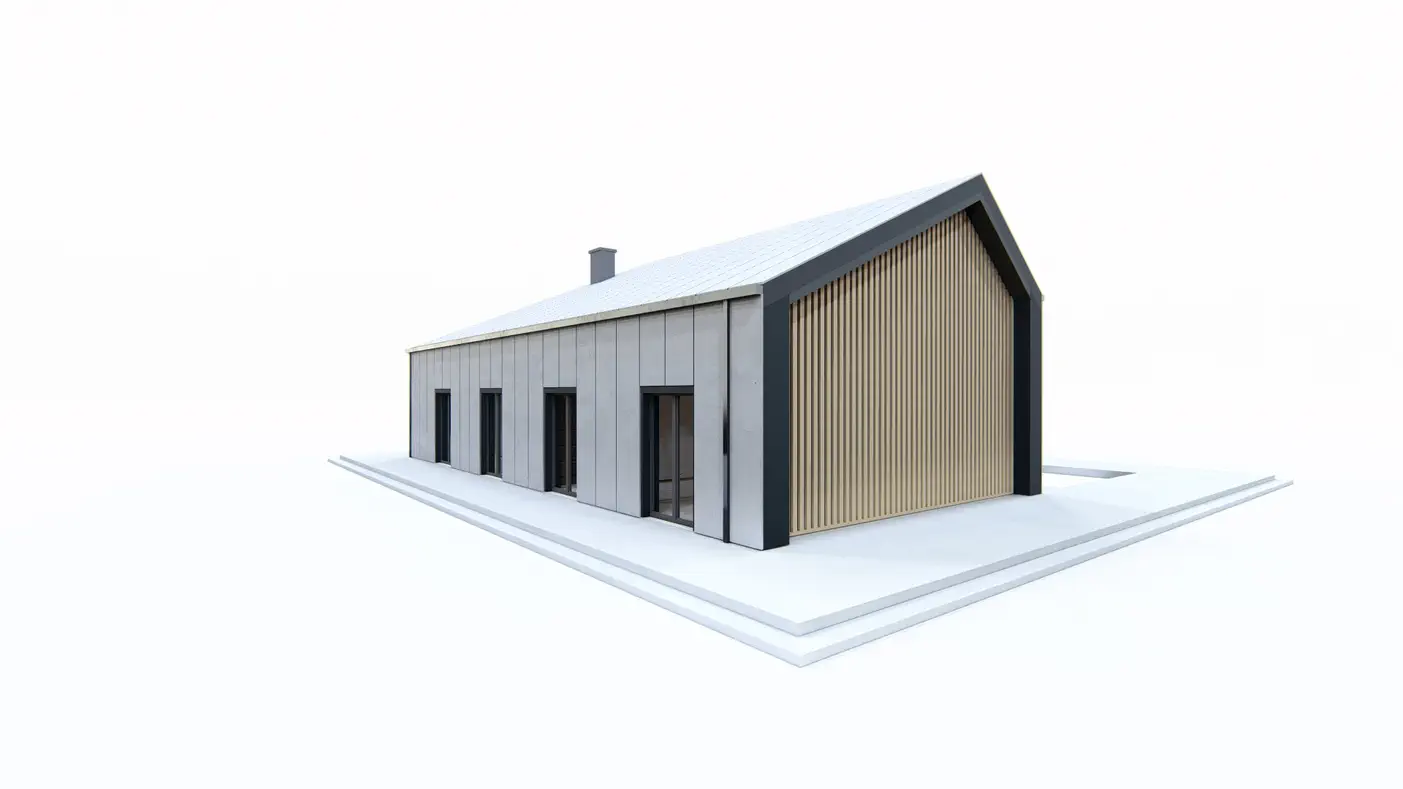

Gotowy projekt domu Zx203 - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

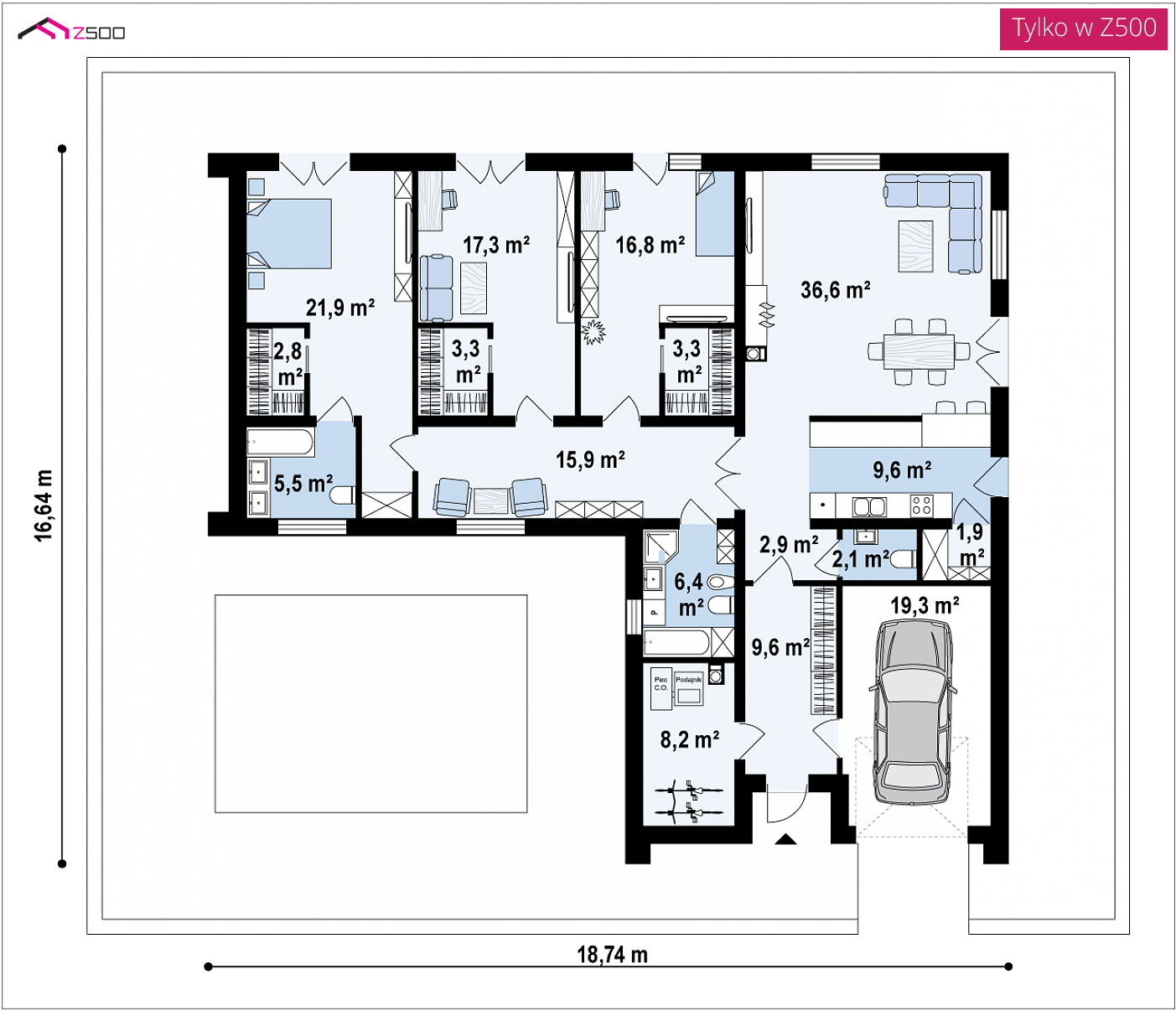

Parter 155,7 / 183,2

Sień
9,6 m²
Pomieszczenie gospodarcze
8,2 m²
Garaż
19,3 m²
WC
2,1 m²
Spiżarka
1,9 m²
Kuchnia
9,6 m²
Hol
2,9 m²
Salon+jadalnia
36,6 m²
Łazienka
6,4 m²
Hol
15,9 m²
Pokój
17,3 m²
Garderoba
3,3 m²
Pokój
16,8 m²
Garderoba
3,3 m²
Pokój
21,9 m²
Garderoba
2,8 m²
Łazienka
5,5 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

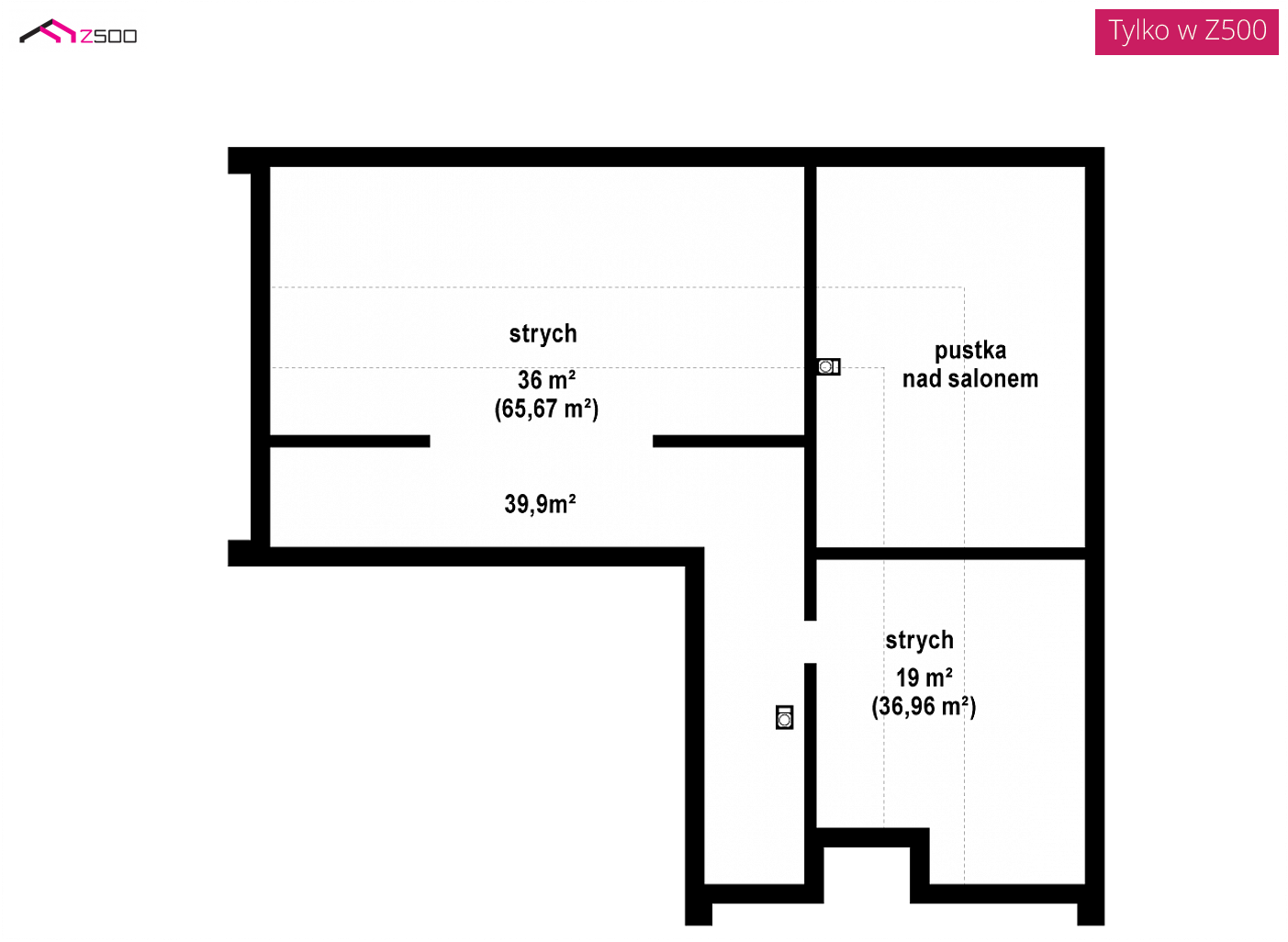

Strych brak

odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

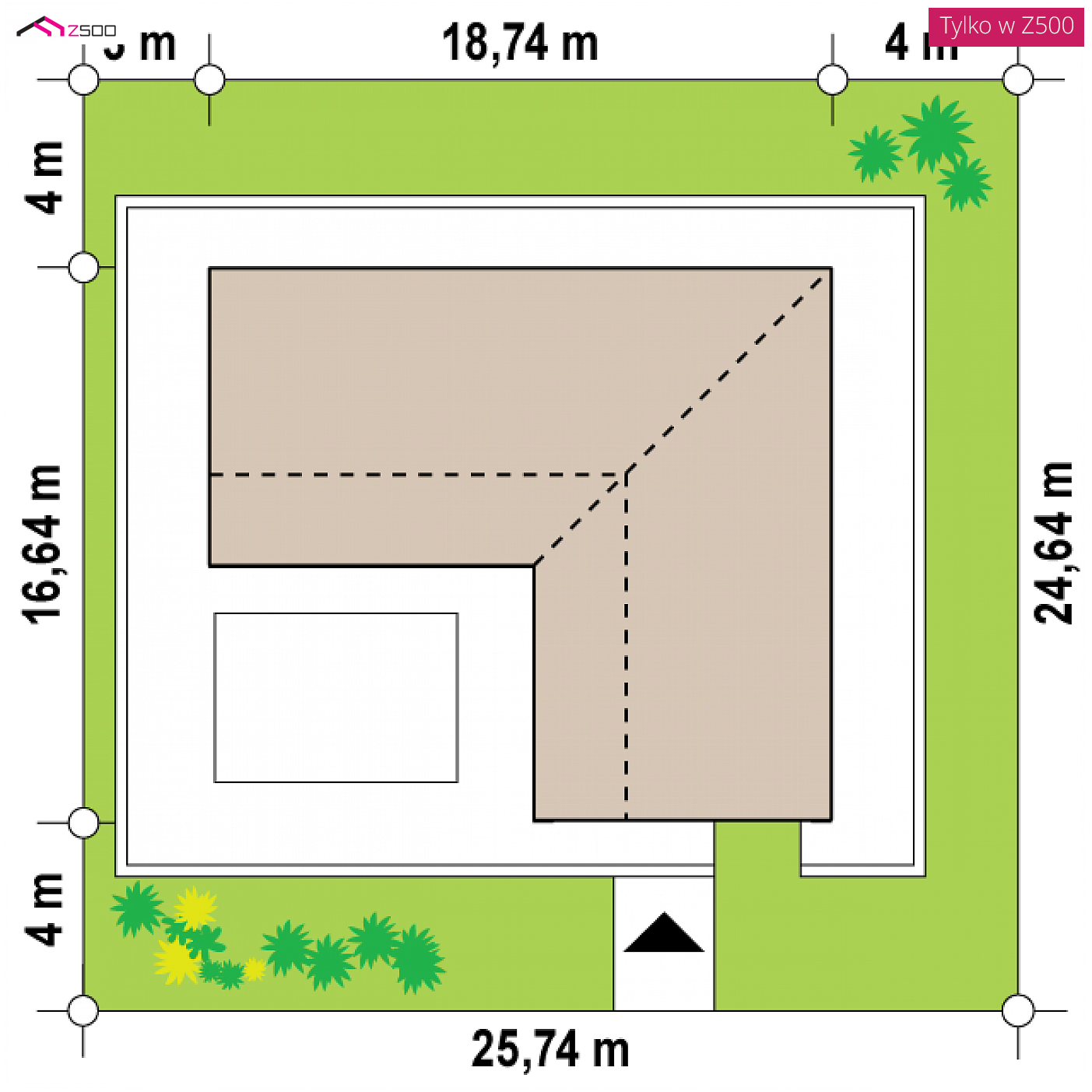

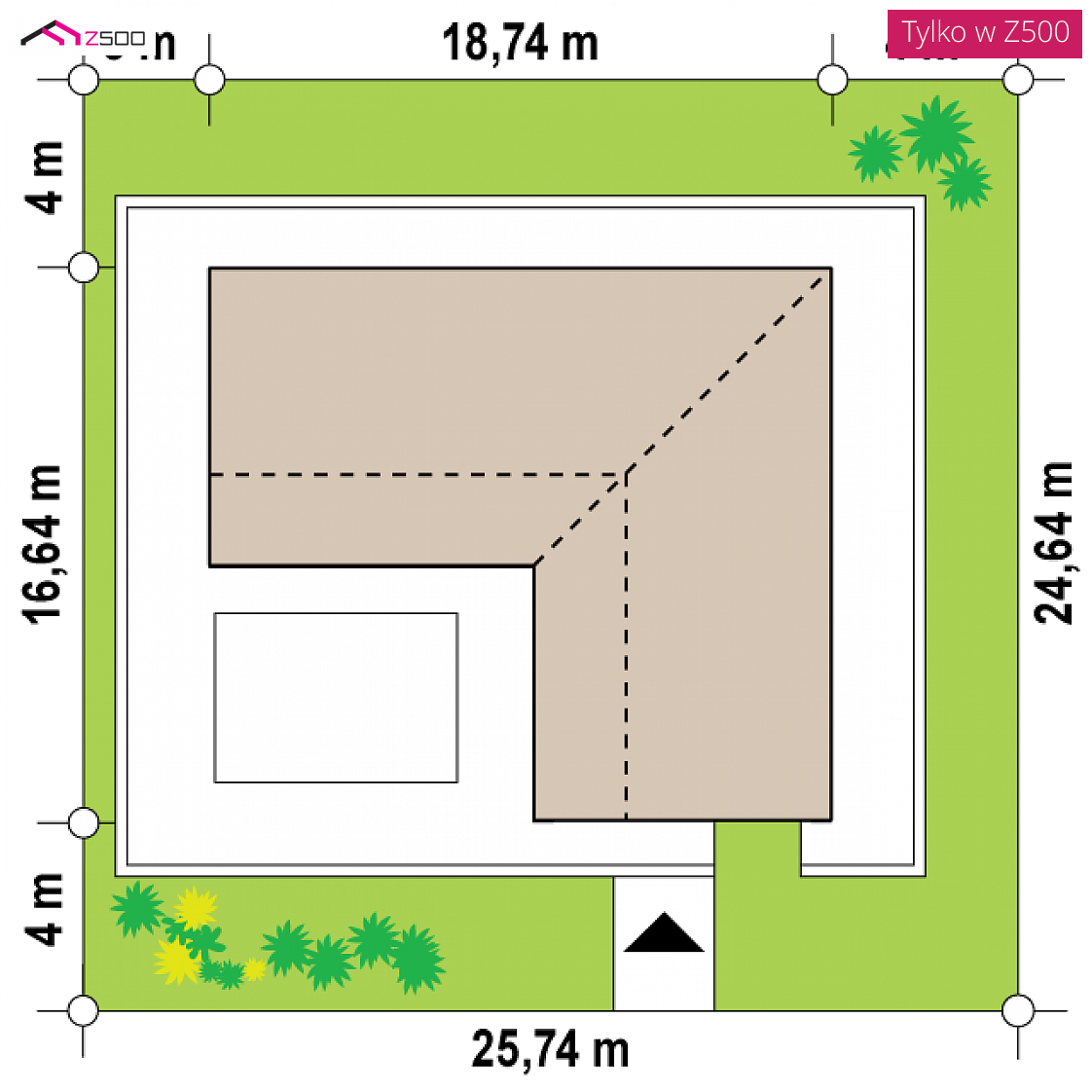

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,25 m
długość
24,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
18,74 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
155,7 / 183,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
227,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,3 m²
Kubatura
549,51 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,25 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25° / 40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
272,09 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,23 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
25,25 x 24,16 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
drewniany
Dach
blacha
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
SS4Strop nieużytkowy (strych)≤ 0,18
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx203

wg cennika sekocenbud 2018/08
Ceny średnieCeny minimalne
Stan surowy zamknięty243 545 207 281
Instalacje71 018 60 444
Prace wykończeniowe74 428 63 346
Razem:388 992 331 071
Ten dom możesz postawić metodą gospodarczą za:
272 722,05 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
koncepcja
dostępność projektu: 17 dni roboczych
4 100
3 485
Oszczędzasz 615
(za segment)

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Gotowy projekt domu  - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną
Gotowy projekt domu  - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

Projekt Zx203 charakteryzuje prosty i funkcjonalny układ. Bryła w kształcie litery "L" podzielona jest na 2 strefy - dzienną i nocną.
Strefa dzienna to przestronny, wysoki salon z jadalnią oraz kuchnią ze spiżarką. Dużym atutem jest schowany wc oraz duże pomieszczenie gospodarcze, które pozwala na zastosowanie w projekcie instalacji grzewczej na paliwo stałe.

Strefa nocna jest idealnym miejscem na prywatność. W przestronnym holu można umieścić bibliotekę oraz strefę relaksu. W strefie tej wydzielono główną sypialnię z garderobą i łazienką. Pozostałe dwa pokoje posiadają również garderoby i wyjście na taras. Zarówno strefa dzienna jak i nocna jest odsunięta od drogi wjazdowej, co pozwala na cieszenie się widokiem ogrodu ze wszystkich pokoi.

Gotowy projekt domu  - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną
Gotowy projekt domu  - Dom z przestronnym, wysokim salonem i wydzieloną sypialnią główną

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 22 355 15 55.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
