Gotowy projekt domu  - Dom z dachem pulpitowym, poddaszem użytkowym, garażem oraz gabinetem na parterze

Z392

Dom z dachem pulpitowym, poddaszem użytkowym, garażem oraz gabinetem na parterze
murowany
murowany
dostępność projektu: 3 dni robocze
3 470

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
%}
Gotowy projekt domu  - Dom z dachem pulpitowym, poddaszem użytkowym, garażem oraz gabinetem na parterze

Parter 62,3 / 83,0

Sień
4,3 m²
Garaż
17,5 m²
Łazienka
4,4 m²
Gabinet
9,4 m²
Schowek
0,6 m²
Hol+schody
9,2 m²
Salon+jadalnia
25,3 m²
Kuchnia
7,4 m²
Spiżarka
1,8 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom z dachem pulpitowym, poddaszem użytkowym, garażem oraz gabinetem na parterze

Poddasze 51,7 / 59,0

Hol
6,6 m²
Pokój
12,4 m²
Garderoba
2,4 m²
Łazienka
2,3 m²
Łazienka
4,3 m²
Pokój
11,9 m²
Pokój
11,9 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom z dachem pulpitowym, poddaszem użytkowym, garażem oraz gabinetem na parterze

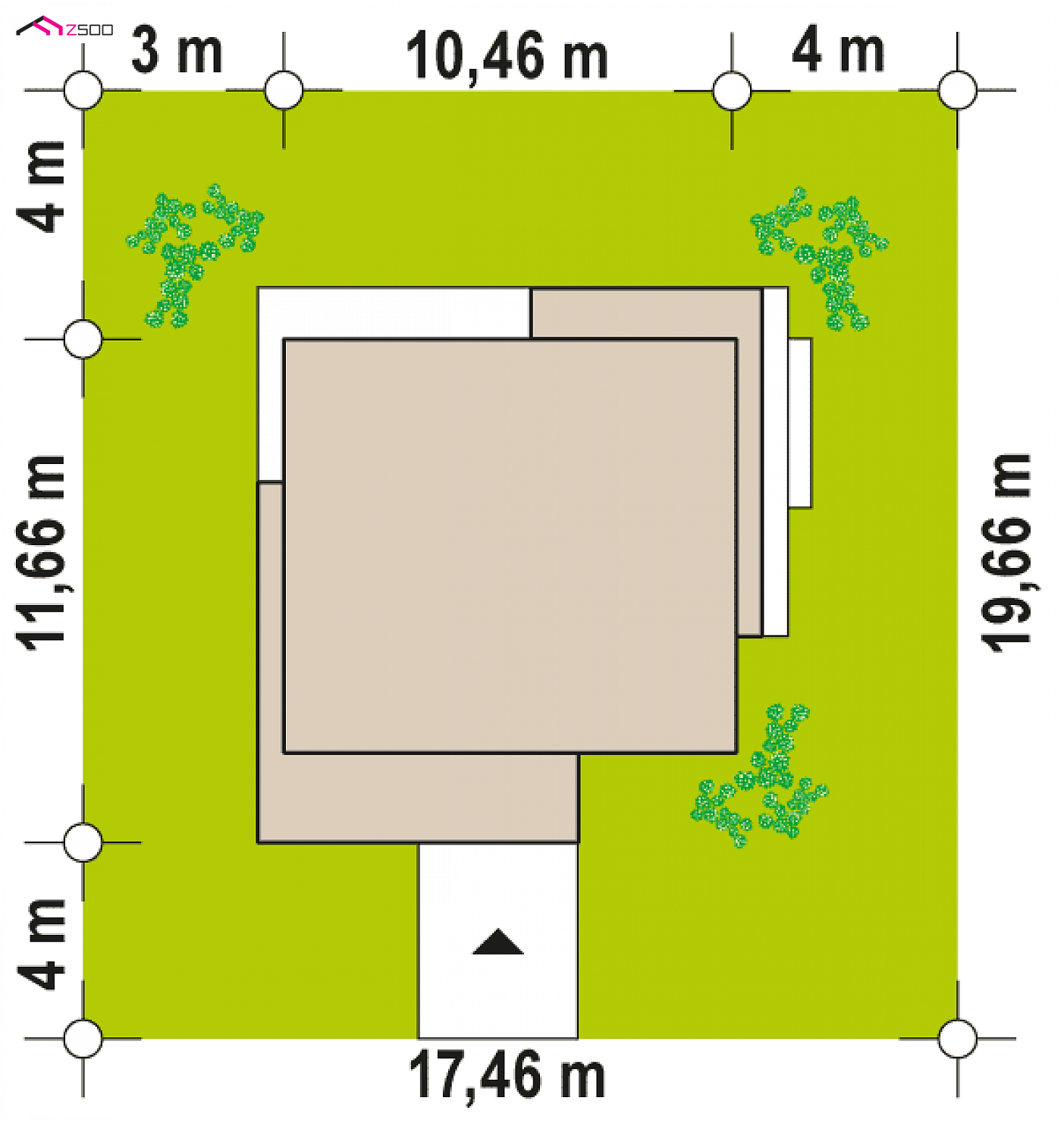

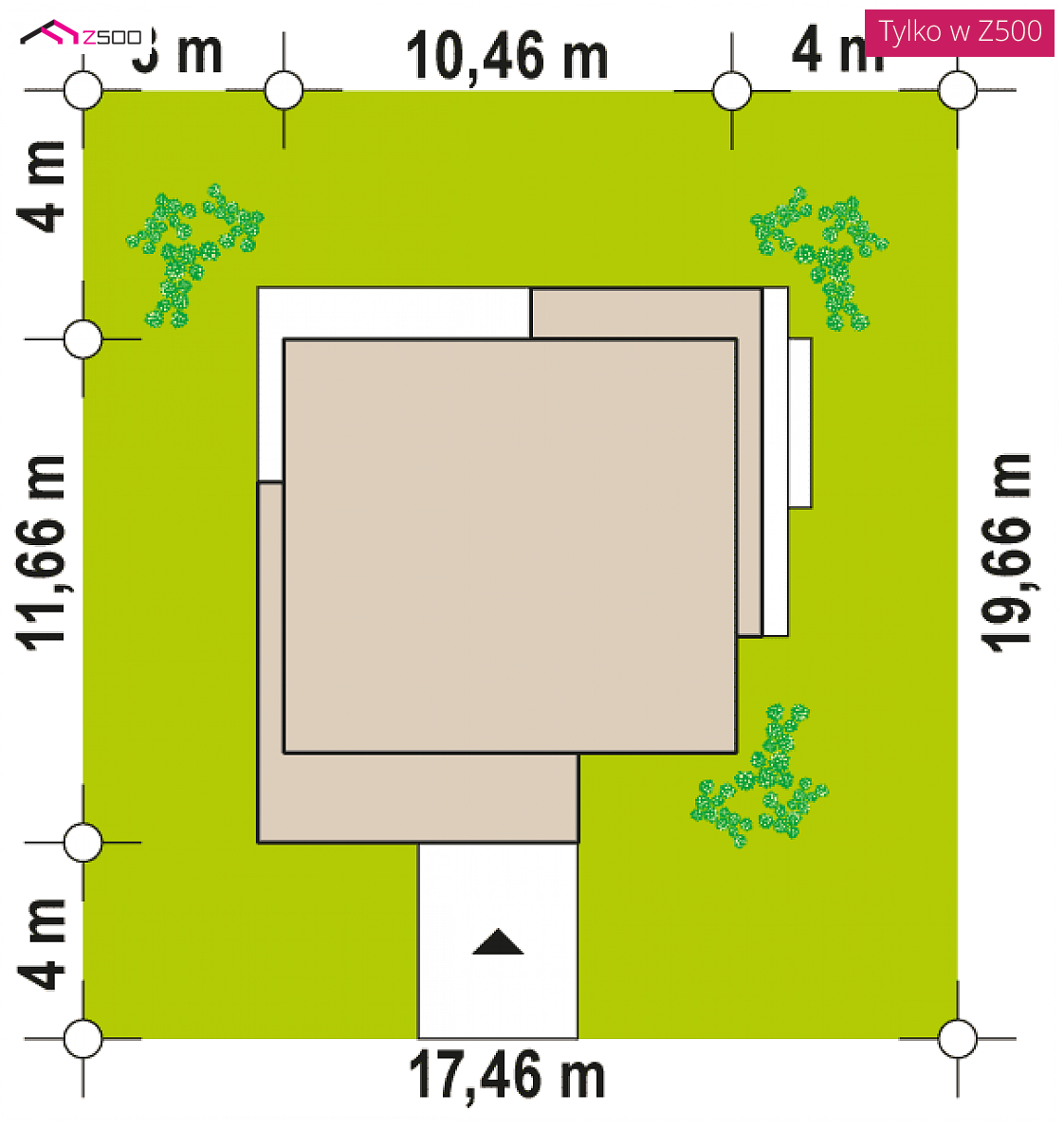

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
17,46 m
długość
19,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
11,66 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
114,0 / 142,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
109,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
17,5 m²
Kubatura
375,18 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,97 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
15°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
98,68 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,67 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
17,46 x 19,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop
betonowy gęstożebrowy
Dach
blachodachówka, papa bitumiczna, blacha
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
67 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z392

wg cennika sekocenbud 2018/06
Ceny średnieCeny minimalne
Stan surowy zamknięty175 563 149 422
Instalacje54 436 46 331
Prace wykończeniowe68 894 58 636
Razem:298 893 254 388
Ten dom możesz postawić metodą gospodarczą za:
209 554,04 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 470

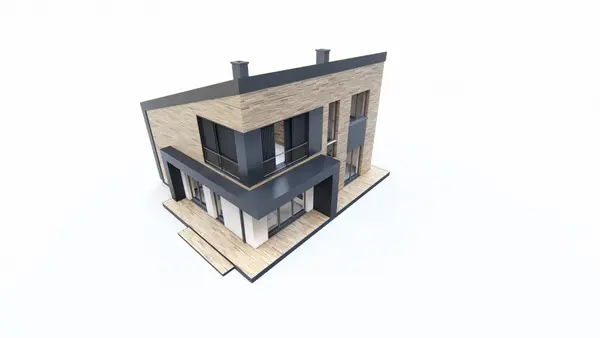

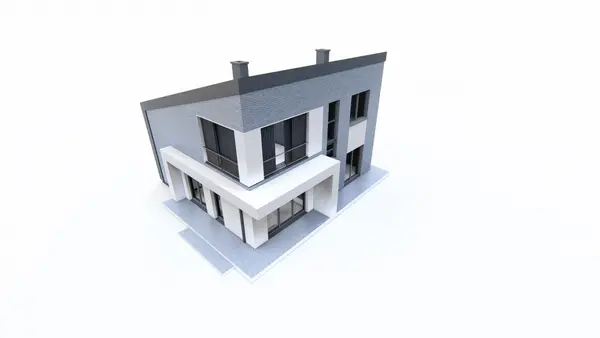

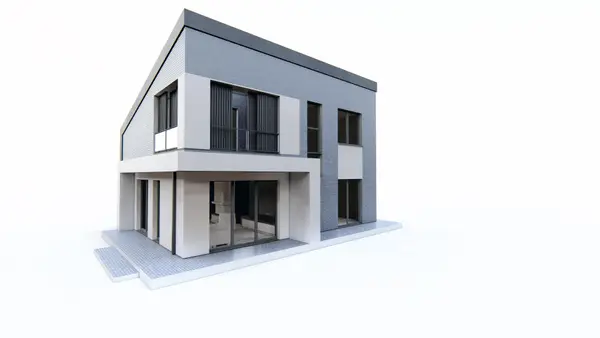

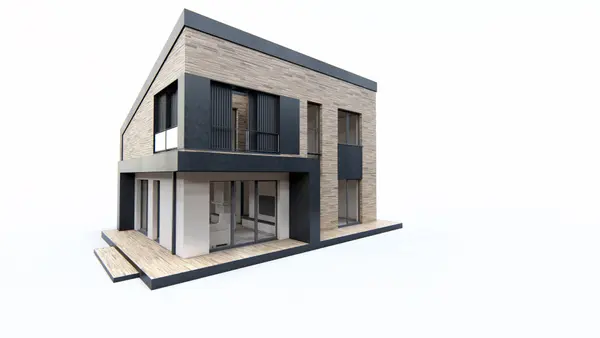

Z392 to piętrowy budynek z garażem w bryle. Dom przykryto dachem pulpitowym o niewielkim kacie nachylenia. Na wykończenie elewacji składa się jasne drewno, beton oraz ciemna płytka włókno-cementowa przechodząca z dachu na elewację frontową

Centralnie umieszczone wejście do budynku zostało zadaszone poprzez przedłużenie garażu wysuniętego względem ściany frontowej.

Lewa część domu to wspomniany wcześniej garaż, niewielka łazienka oraz gabinet, który może służyć również jako pokój gościnny. Pod schodami umieszczono schowek, w którym możemy przechowywać zarówno odkurzacz jak i środki czystości nie zajmując przy tym miejsca w szafie.

Po stronie prawej zlokalizowano otwartą część dzienną z centralnie umieszczonym kominkiem oraz dużymi oknami prowadzącymi na taras. Przy kuchni znajduje się spiżarka, którą doceni każda Pani domu.

Piętro domu to część nocna z trzema przestronnymi sypialniami, gdzie jedna posiada własną garderobę oraz łazienkę. Z sypialni głównej dostaniemy się na taras z pięknym widokiem na ogród.

Z392 to współczesny dom o powierzchni ok 110 m2, który zaspookoi potrzeby rodziny 2+2.
