Z20
203 m²
675 tys. złStan surowy zamknięty - stolarka okienna i drzwiowa zewnętrzna, elewacje, tarasy na gruncie.

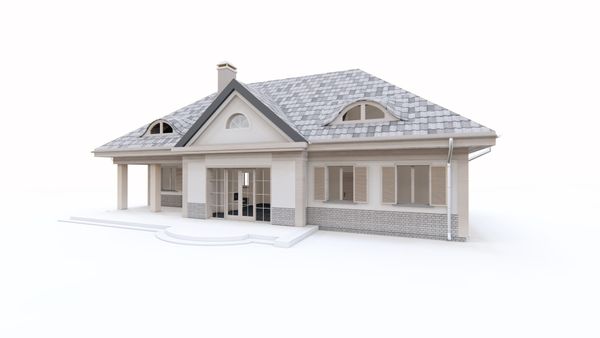

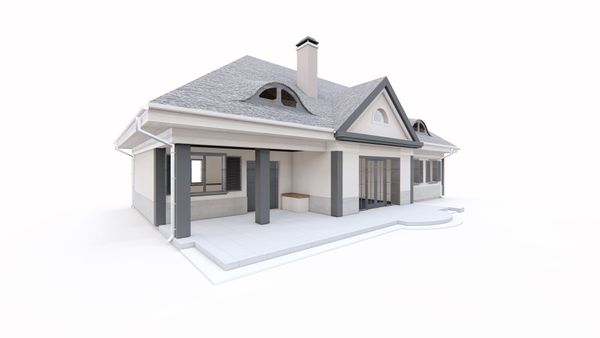

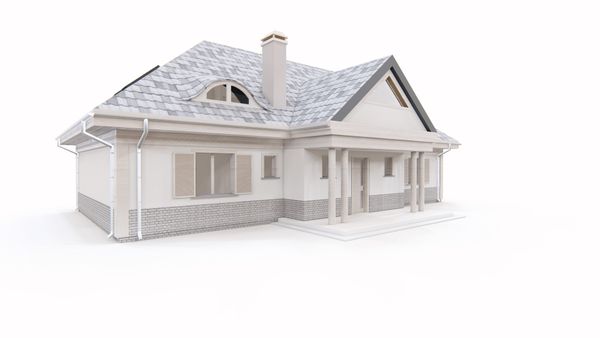

Przestronny dom piętrowy w stylu dworku z wolimi oczkami i dużym podcieniem tarasowym.
Warianty: 0
Komentarze: 337
Realizacje: 393
6 920 zł
6 228 zł
Najniższa cena w okresie ost. 30 dni: 6 228 zł
Porozmawiaj z architektem, który projektował ten dom
Promocja
4 realizacje
inni już budują ten dom
zobacz
zmiany
dopasuj projekt do swoich potrzeb
więcej
finansowanie
przygotujemy ofertę kredytu
więcej
Realizacje
Plac Budowy
Realizacje budowy Z20
historia Twojej budowy
Zobacz jak budują inni
Powierzchnia użytkowa / netto
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
202,9
/ 238,1
m²
Powierzchnia zabudowy
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
176,7 m²
Kubatura
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
637,61 m³
Wysokość domu
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
8,24 m
Kąt nachylenia dachu
Kąt nachylenia dachu
- kąt nachylenia dachu w stosunku do podłoża.
40°
Powierzchnia dachu
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
257,42 m²
Wysokość ścianki kolankowej
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
0,9 m
Minimalne wymiary działki
23,46
x
20,21 m
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
kocioł na gaz
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
56,05 kWh/m²/rok
Energia końcowa (Ek)
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
55,61 kWh/m²/rok
Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.
Z20 to projekt domu z komfortowo rozplanowanym poddaszem, stylizowany na wzór dworku ziemiańskiego. Doskonale wkomponuje się w krajobraz podmiejski.
Założenie domu oparte jest na pionowej osi z centralnie zlokalizowanym wejściem, schodami i strefą reprezentacyjną salonu.Kuchnia połączona z jadalnią posiada wyjście na zadaszony taras. Obok kuchni przewidziano spiżarnię. Istnieje możliwość powiększenia jadalni lub wykonania „ogrodu zimowego” przez zabudowę podcienia . W lewym skrzydle domu wydzielono strefę nocną: trzy wygodne sypialnie oraz sporą łazienkę. Poddasze można zagospodarować w drugim etapie inwestycji. Możliwość aranżacji wnętrza jest dowolna. Można tu urządzić przestrzenne studio, miejsce do pracy lub wygospodarować dodatkowe 4 pokoje z łazienką.
Foremna bryła, drewniane elementy wykończenia elewacji oraz okiennice to propozycja dla wielbicieli klasyki. Charakter budynku dopełniają subtelne okna typu "wole oczko".
Ten projekt występuje na rynku również pod nazwą:
- - WAE1063
- - TDL-154
- - SZ5 Z20 CE (DOM OZ2-05)
KALKULACJA SZACUNKOWA Z20
wg cennika sekocenbud 4 kw. 2023
| Ceny średnie | Ceny minimalne | |
|---|---|---|
|
Stan zerowy
| 122 793 zł | 109 637 zł |
|
Stan surowy otwarty
| 440 009 zł | 392 865 zł |
|
Stan surowy zamknięty
| 112 560 zł | 100 500 zł |
| Instalacje | 143 259 zł | 127 910 zł |
|
Prace wykończeniowe
| 204 655 zł | 182 728 zł |
| Razem | 1 023 276 zł | 913 639 zł |
Ten dom możesz postawić metodą gospodarczą już za:
852 730 zł
Projekt
+Kredyt
Bezpieczny kredyt
2%
Przyjazny Kredyt powstał w myśl idei: oferta korzystna bardziej dla Klienta niż dla banku. Dlatego w Twoim imieniu negocjujemy z 20 bankami możliwie najkorzystniejsze warunki finansowania budowy domu.Na początek dostaniesz kosztorys GRATIS i opiekę profesjonalnego doradcy. chcę kredyt
Parter 116,4 / 120,0 m²
Rysuj odbicie lustrzaneWyczyść
pomiarysprawdź
powierzchnięsprawdź
odległość
pomiarysprawdź
powierzchnięsprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Sień
3,2 m²
Hol
6,9 m²
WC
1,7 m²
Spiżarka
1,7 m²
Kuchnia+jadalnia
31,7 m²
Salon
29,7 m²
/ 30,9 m²
Hol
4,5 m²
Łazienka
6,2 m²
Pokój
12,4 m²
Pokój
9,3 m²
Pokój
9,1 m²
Pomieszczenie gospodarcze
0,0 m²
/ 2,4 m²
Poddasze 86,5 / 118,2 m²
Rysuj odbicie lustrzaneWyczyść
pomiarysprawdź
powierzchnięsprawdź
odległość
pomiarysprawdź
powierzchnięsprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Hol
27,4 m²
/ 32,6 m²
Pokój
13,1 m²
/ 17,9 m²
Pokój
13,1 m²
/ 17,9 m²
Łazienka
8,2 m²
/ 10,8 m²
Pokój
12,3 m²
/ 17,1 m²
Pokój
12,3 m²
/ 17,2 m²
Schody
0,0 m²
/ 4,7 m²
Działka
Minimalne wymiary działki
Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
szerokość
23,46 m
długość
20,21 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
17,46 m
Pliki do pobrania
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55
pon. - pt.: 8:00 - 19:00
Dlaczego projekt Z500?
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 6 228 zł
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
Z20
203 m²
Przestronny dom piętrowy w stylu dworku z wolimi oczkami i dużym podcieniem tarasowym.
murowany
6 920 zł
6 228 zł

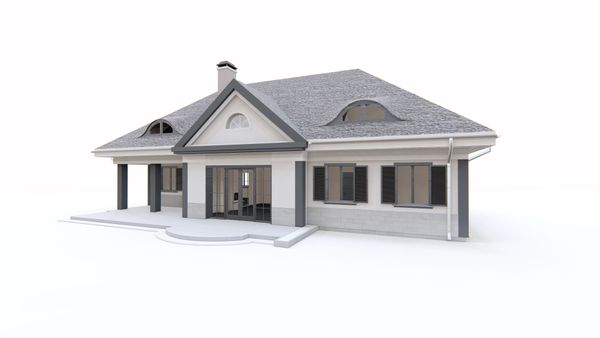

zobacz alternatywną kolorystykę domu
zobacz alternatywną kolorystykę domu
Zmiany w projekcie
Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?
Skorzystaj z usług naszego STUDIA ADAPTACJI:
- bezpłatna wycena zmian i adaptacji
- ponad 100 sprawdzonych architektów na terenie całej Polski
- najlepsza oferta cenowa na zmiany i adaptacje
Komentarze
w tym roku (2019) zdecydowaliśmy się z żoną na zakup projektu domu Z20, bardzo podoba nam się wystrój i zmiany przedstawiane przez Państwa w zakładce Realizacje. Bardzo ciekawi nas jak wyglądają Państwa wymarzone domy po kilku latach ich użytkowania, może ktoś pochwali się zdjęciami. :-)
Mocno żałuję też, że większość Państwa linków już nie jest aktualna, jeśli jeszcze macie Państwo jakieś zdjęcia z realizacji (elewacja, dach, układ i wykończenie pomieszczeń) to proszę o przesłanie na adres:
garf20@wp.pl
nie ukrywam, że bardzo pomoże nam to w trudnych decyzjach…
Pozdrawiamy i dziękujemy za pomoc. Kasia i Łukasz
Mam pytanie dotyczące pokoi na poddaszu. Czy są one dobrze doświetlone przy tych małych oknach?
przepraszam, że zawracam głowę ale jestem pod wrażeniem informacji jakie Pan przekazał na forum, jestem w trakcie realizacji Z20 i mam gigantyczną prośbę: nie przesłał by Pan kilku zdjęć swojej elewacji budynku? Zastanawiam się nad wydłużeniem ścianki kolankowej do 120cm i do tego dach AHI Corona, jestem ciekaw jak wygląda budynek u Pana.
Pozdrawiam
Łukasz W.
garf20@wp.pl
https://plus.google.com/103186355748613431325/posts/MbJRqbBT881
https://plus.google.com/103186355748613431325/posts/cy3f6wMquCm
buduje Z20
buduje Z20
czy ktoś z budujących Z20 (tak obecnie jak i tych, którzy są etapie urządzania domu) mógłby podpowiedzieć, jak urządził salon? Jest dosyć niewielki, chyba trudny w urządzeniu (duże okno na jednej ścianie, drzwi do kuchni na drugiej i schody po trzeciej, zatem miejsca pozostaje niewiele). Trudno mi sobie wyobrazić, jak można takie pomieszczenie zagospodarować. Pozdrawiam.
Jestem na etapie ostatecznej decyzji , jeśli chodzi o z20. Czy ktoś z Państwa budował ten dom z częściowym podpiwniczeniem? Mamy działkę z lekkim spadem i Pani architekt po obejrzeniu terenu , stwierdziła że podpiwniczenie jest potrzebne. Na razie mamy w planie wykończyć dół a górę ... się zobaczy :)
Byłbym bardzo wdzięczny za możliwość rzucenia okiem.
Zaczynam budowę latem i wciąż nie jestem pewien, jak poustawiać ścianki wewnątrz i jak rozwiązać kilka szczegółów...
Pozdrawiam
Podejrzewam, że wiele osób było by uszczęśliwionych taką formą odpowiedzi.
obserwuję od dłuższego czasu nasze forum i z przykrością muszę stwierdzić,że chyba nadeszła zima..;)
Jeśli jednak, ktoś jeszcze coś robi - to proszę pochwalcie się swoimi osiągnięciami :)
Ps.
Panie Janie czy udało się już przeprowadzić do wymarzonych 4 kątów? :)
