Gotowy projekt domu Zx137 D - Nowoczesny dom parterowy z garażem dwustanowiskowym.

Zx137 D odbicie lustrzane

Nowoczesny dom parterowy z garażem dwustanowiskowym.
drewniany
koncepcja
dostępność projektu: 18 dni roboczych
3 670
drewniany
koncepcja
dostępność projektu: 18 dni roboczych
lustrzane odbicie
3 670
Gotowy projekt domu Zx137 D - Nowoczesny dom parterowy z garażem dwustanowiskowym.
Gotowy projekt domu Zx137 D - Nowoczesny dom parterowy z garażem dwustanowiskowym.
Gotowy projekt domu Zx137 D - Nowoczesny dom parterowy z garażem dwustanowiskowym.
Gotowy projekt domu Zx137 D - Nowoczesny dom parterowy z garażem dwustanowiskowym.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym.

Parter 127,9 / 170,9

Sień
4,1 m²
Hol
8,1 m²
Hol
6,0 m²
WC
1,7 m²
Garderoba
2,5 m²
Łazienka
7,2 m²
Łazienka
2,8 m²
Garderoba
3,7 m²
Pokój
13,0 m²
Pokój
12,5 m²
Pokój
12,0 m²
Schowek
3,5 m²
Salon+jadalnia
35,7 m²
Kuchnia
12,9 m²
Spiżarka
2,4 m²
Pomieszczenie gospodarcze
6,7 m²
Garaż
36,4 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom parterowy z garażem dwustanowiskowym.

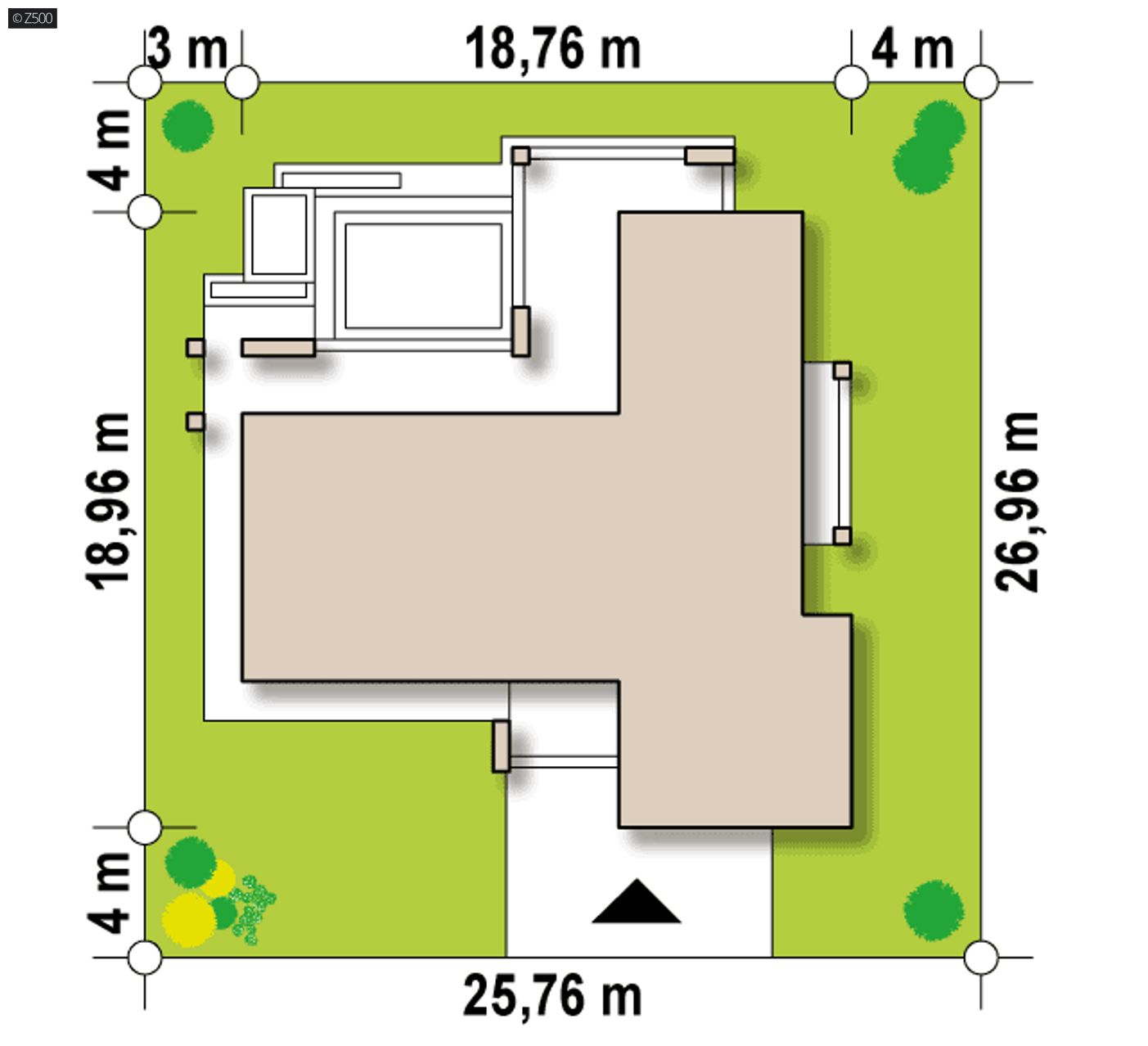

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,76 m
długość
26,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
18,76 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
127,9 / 170,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
213,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,4 m²
Kubatura
478,32 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,5 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
165,44 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
25,76 x 26,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Dach
papa bitumiczna
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
koncepcja
dostępność projektu: 18 dni roboczych
3 670

Zx137 D to parterowy budynek z dwustanowiskowym garażem i płaskim dachem. Posiada duże przeszklenia i ażurowe zadaszenia nad częścią wejściową i ogrodową.

Na wykończenie elewacji składa się surowa okładzina kamienna, cieplejsza okładzina drewniana w części ogrodowej, oraz tynk w kolorach białym i grafitowym.

Przed domem posadzono klomby zieleni.

Budynek posiada dwa wejścia. Frontowe, dzięki któremu jesienna słota nigdy nie rozgości się w naszej sieni, ponieważ wejście jest częściowo zadaszone. I drugie wyjście – prowadzące na taras z zewnętrznym kominkiem, dalej do ogrodu, gdzie wiosną cień drzew zagląda w zielony owoc, jak w oczy.

Schowek może posłużyć jako dodatkowa garderoba lub „graciarnia” na choinkę, i inne rzadko używane przez domowników rzeczy.

Prawa część domu jest częścią dzienną, lewa nocną. Kuchnię połączono z jadalnią i salonem na zasadzie open space. Dzięki temu jest przestronnie i możemy cieszyć się naszą reprezentacyjną powierzchnią.

W lewej części domu zaprojektowano 3 sypialnie, w tym największą dla rodziców – posiada ona oddzielną łazienkę i garderobę. Pozostałe 2 pokoje mogą być przeznaczone dla dzieci.


ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 22 355 15 55.
Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
