Gotowy projekt domu Z147 - Funkcjonalny dom z wysoką ścianką kolankową, wykuszem i garażem.

Z147 odbicie lustrzane
Funkcjonalny dom z wysoką ścianką kolankową, wykuszem i garażem.

murowany
murowany
dostępność projektu: 25 dni roboczych
3 912
murowany
murowany
dostępność projektu: 25 dni roboczych
lustrzane odbicie
3 912
Gotowy projekt domu Z147 - Funkcjonalny dom z wysoką ścianką kolankową, wykuszem i garażem.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Funkcjonalny dom z wysoką ścianką kolankową, wykuszem i garażem.

Parter 62,6 / 93,1

Sień
5,2 m²
Hol
8,2 m²
Schowek
2,5 m²
Salon+jadalnia
31,9 m²
Kuchnia+spiżarka
12,3 m²
WC
2,5 m²
Garaż
23,2 m²
Pomieszczenie gospodarcze
7,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Funkcjonalny dom z wysoką ścianką kolankową, wykuszem i garażem.

Poddasze 66,1 / 85,4

Hol
7,4 m²
Pokój
11,9 m² / 16,3 m²
Schowek
3,3 m² / 4,9 m²
Łazienka
5,4 m² / 9,1 m²
Pokój+garderoba
17,4 m² / 21,1 m²
Pokój
11,3 m² / 15,9 m²
Łazienka
6,4 m²
Garderoba
2,9 m² / 4,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Funkcjonalny dom z wysoką ścianką kolankową, wykuszem i garażem.

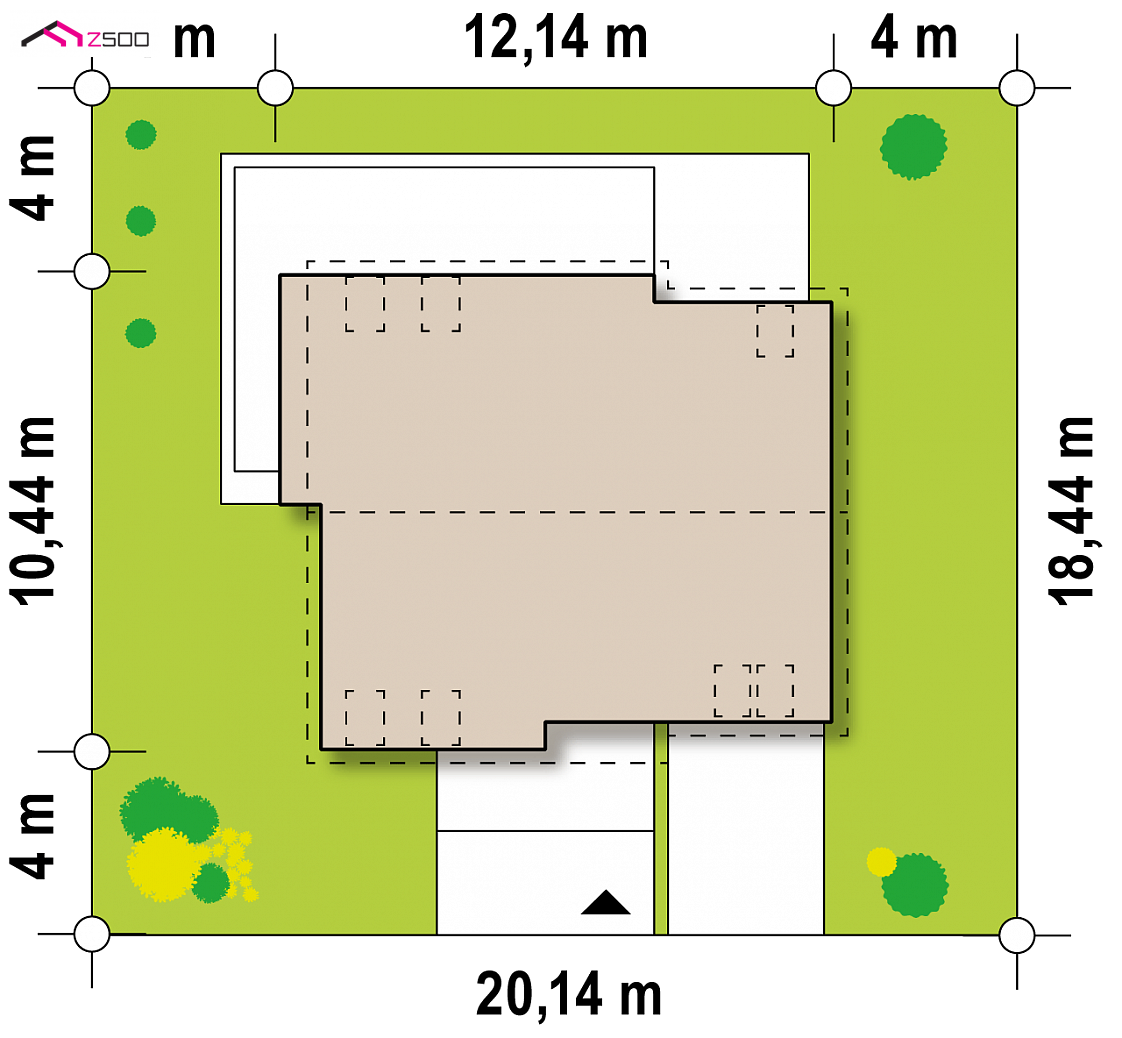

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,14 m
długość
18,44 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,14 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
128,7 / 178,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
117,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
23,2 m²
Kubatura
674,16 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,29 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
151,62 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,15 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,14 x 18,44 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,18
SS2Podsufitka≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z147

wg cennika sekocenbud 1 kw. 2022

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 272 768  181 845

53%29%18%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

Na co zwrócić uwagę, porównując koszty budowy?

Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 25 dni roboczych
3 912
murowany
murowany
dostępność projektu: 25 dni roboczych
lustrzane odbicie
3 912

Z147 to funkcjonalny dom zaprojektowany dla czteroosobowej rodziny. Prostą bryłę z wykuszem przekryto dachem dwuspadowym, a elewacje wykończono nowoczesnymi dodatkami.

Osłonięte wejście prowadzi przez obszerną sień z dużą szafą do holu. Po lewej stronie zlokalizowano półotwartą kuchnię z wbudowaną spiżarką. Kuchnia jest częściowo otwarta na przestronny salon z kominkiem i kącikiem telewizyjnym oraz wyjściem na taras. Aneks jadalny zaplanowano w niewielkim wykuszu z widokiem na ogród. Jednostanowiskowy garaż posiada własne pomieszczenie gospodarcze. Na piętrze zlokalizowano część nocną domu. Są tu trzy wygodne sypialnie oraz komfortowa łazienka. Główna sypialnia posiada osobną garderobę z łazienką. Dodatkową atrakcją na poddaszu jest uroczy balkonik dostępny z jednego z pokoi.

Z147 to bardzo interesująca propozycja domu jednorodzinnego. Projekt posiada wiele ciekawych rozwiązań, które zadowolą wszystkich domowników.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1187
  • - TXY-861
  • - SZ5 Z147 CE (DOM OZ4-40)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 25 dni roboczych
3 912

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Izabela G.

  • Usuń ze znajomych
  • Dodaj do znajomych

Jeśli ktoś chciałby podzielić się zdjęciami projektu Z147 to proszę o wysłanie na maila iza.grygiel11@gmail.com
Interesowałaby mnie też możliwość obejrzenia realizacji na żywo. (Wielkopolska/Kujawsko-Pomorskie).
Pozdrawiam

Karol E.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy byłaby taka możliwość zrobienie projektu aby wszystkie ściany tworzyły prostokąt? I czy dach nad garażem wyrównać do całości domu?

Obsługa klienta

Do Karol E. : Witam, taką zmianę można wprowadzić na etapie adaptacji przez architekta lokalnego. W celu wyceny zmian zachęcam do kontaktu z naszym studiem adaptacji np. poprzez formularz na naszej stronie lub mailowo.

Piotr
Witam,
Mam pytanie do autorów projektu. Chodzi mi o słup przy podcieniu przed wejściem. Na wizualizacji wygląda on jak ścianka z do pewnej wysokości a z podłużnymi otworami o różnej wysokości. Pytanie brzmi jak uzyskać efekt widoczny na wizualizacji? Tzn jaki musi być przekrój słupa i jaka grubość izolacji na nim oraz na ścianie, żeby jeszcze wyszły takie ładne otwory pomiędzy słupem a ścianą budynku?

Krzychu
Witam,

Czy mogłbym prosic osoby ktore są w trakcie lub wybudowały juz ten dom o zdjęcia 360 stopni salonu. chciałbym dokladnie jak on wyglada w polaczeniu z kuchnia schodami kominem. Moj email to kpiotrowsk@gmail.com . Z góry dziekuje za nadesłane zdjęcia.

Grzesiek
witam! buduje ten domek z dużym garażem na dolnym śląsku. od środy zaczynamy układać więźbę. chętnie podzielę się doświadczeniami

Renata L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Marty W. i Domi.

Również chętnie podzielę się doświadczeniami z budowy rozpoczętej miesiąc temu. Kończymy stawiać ściany zewnętrzne. Również kilka rzeczy nas zaskoczyło;)

Pozdrawiam, Renata (rladzinska@o2.pl)

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,
Czy pojawi się podwariant z garażem dwustanowiskowym ?
Czy jest szansa na wizualizację wnętrz ?

Pozdrawiam.

Maja .
Do Ireneusz N. : Z łazienki do pralni będzie można w tym wypadku przejść tak samo jak w naszym projekcie do pokoju z korytarza koło schodów, musi być tylko jeden schodek w pralni, gdyż różnica poziomów to 30cm.

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dziękuję za odpowiedź. Miałem obawę, że robiąc tam drzwi napotkam na dach garażu.

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,
Dwa posty temu zapytałem o możliwość przejścia z łazienki do pralni, a teraz chciałbym przedstawić to rozwiązanie na rysunku (niestety nie mam lepszego programu).

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Coś się chyba nie wkleiło :( . Spróbuję później...

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Rzut poddasza umieściłem powyżej... Czy mógłbym otrzymać odpowiedź na temat ewentualnego przejścia z łazienki do pralnii ?

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Panie Dariuszu,

Mam nadzieję, że jeszcze Pan tu zagląda. Widzę, że Pan powiększył garaż. Czy byłaby możliwość kontaktu mailowego ??? Czy mógłby pan przesłać mi rysunki rzutów po zmianach ? Mój mail: irekjunior@o2.pl

Pozdrawiam

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Nasze warunki zabudowy wymagają, aby kąt nachylenia dachu mieścił się w granicach 40-45 stopni. W związku z tym chciałbym zapytać, czy jest możliwość podniesienia dachu tak, aby uzyskać przynajmniej 40 stopni ? Czy nad poddaszem jest miejsce na jakiś stryszek ?
Chciałbym również zapytać czy jest możliwość zrównania dachu nad garażem z głównym dachem budynku ? Miałoby to mieć na celu wykonanie łazienki w miejscu garderoby (nasza północna strona) i przejście z niej do pralni nad garażem, która powstałaby po przeciwnej stronie dodatkowej łazienki w projekcie. A może w ogóle takie drzwi da się wstawić bez zrównywania dachu ?

Muszę również zadać standardowe pytanie, czy ktoś buduje ten domek w woj. dolnośląskim ?
Pozdrawiam

Ireneusz N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Proszę sprawdzić rzut poddasza powyżej. Łazienka i pralnia byłaby od frontowej strony budynku.

Obsługa klienta
Do Domi : No niestety jeśli zlikwidujemy okna połaciowe nie zapewnimy wymaganego oświetlenia pokoi. Można ewentualnie nadrobić to powiększeniem okien w ścianach szczytowych.

Marta W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Domi : Właśnie realizujemy projekt z147, co prawda dopiero mamy punkt zerowy..
My zrezygnowaliśmy z okien połaciowych, jednakże powiększyliśmy okna w ścianach szczytowych do szerokosci 160.

Domi
Do Marty W.
My tez realizujemy projekt z 147 moze moglybysmy sie wymienic np. mailem?my jestesmy na etapie kilku dni do stropu.I kilka rzeczy nas zaskoczylo.pozdrawiam

Daria Wieliczko
Witam,
nie mogę znaleźć tej informacji w rysunkach technicznych, jaka jest wysokość kolankowa tego domu?
Z góry dziękuję za odpowiedź.

Maja .
Żaluzje zewnętrzne można montować we wnęce, półwnęce, na elewacji lub na konstrukcji samonośnej. Montaż odbywa się ich zazwyczaj wraz z montażem okien/drzwi.

Renata
Chciałam zapytać czym są elementy znajdujące się na oknach tarasowych (czy to są żaluzje zewnętrzne.... czy elementy ozdobne, ale jakie.... I GDZIE SĄ ONE ZAMONTOWANE?

Obsługa klienta
Do Renata : Tak to są żaluzje zewnętrzne, są różne technologie ich montażu. Wyżej będą załączone przykłady :)
