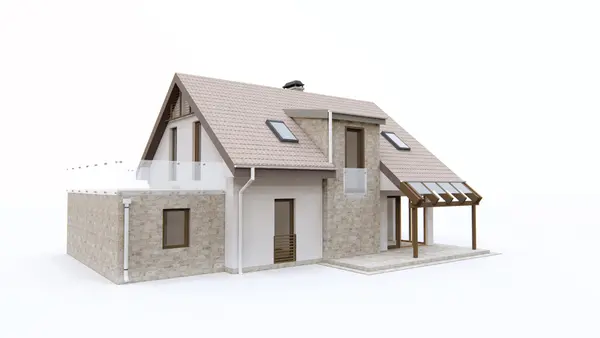

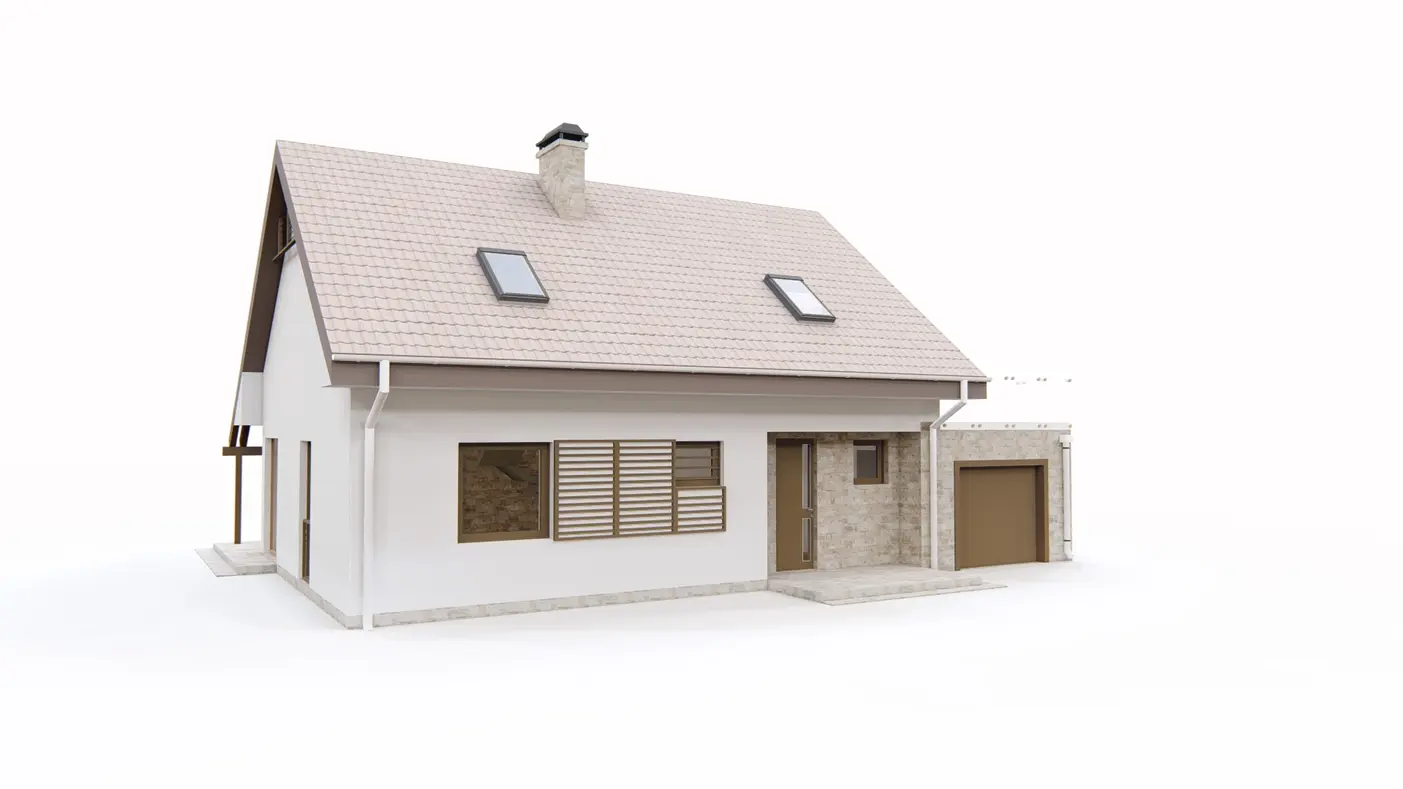

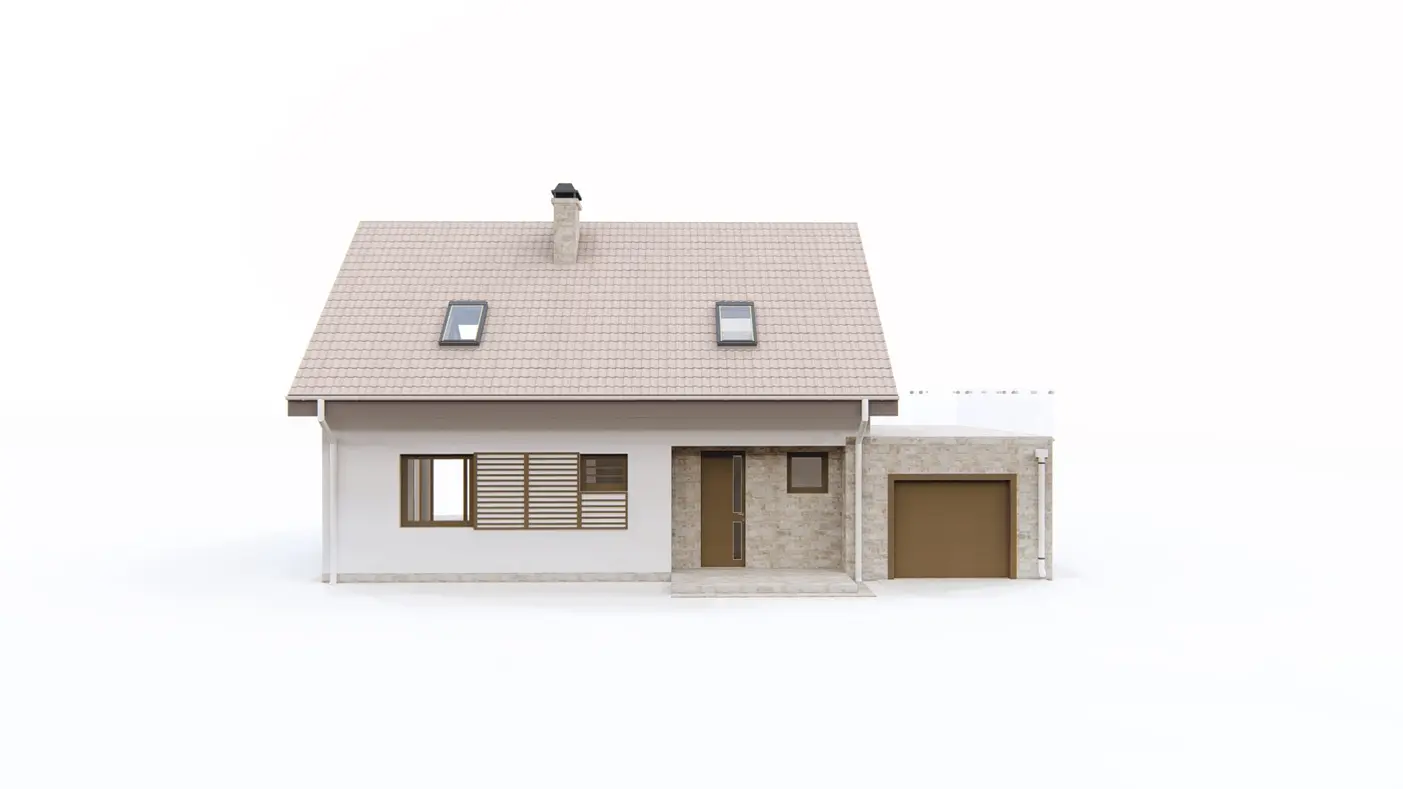

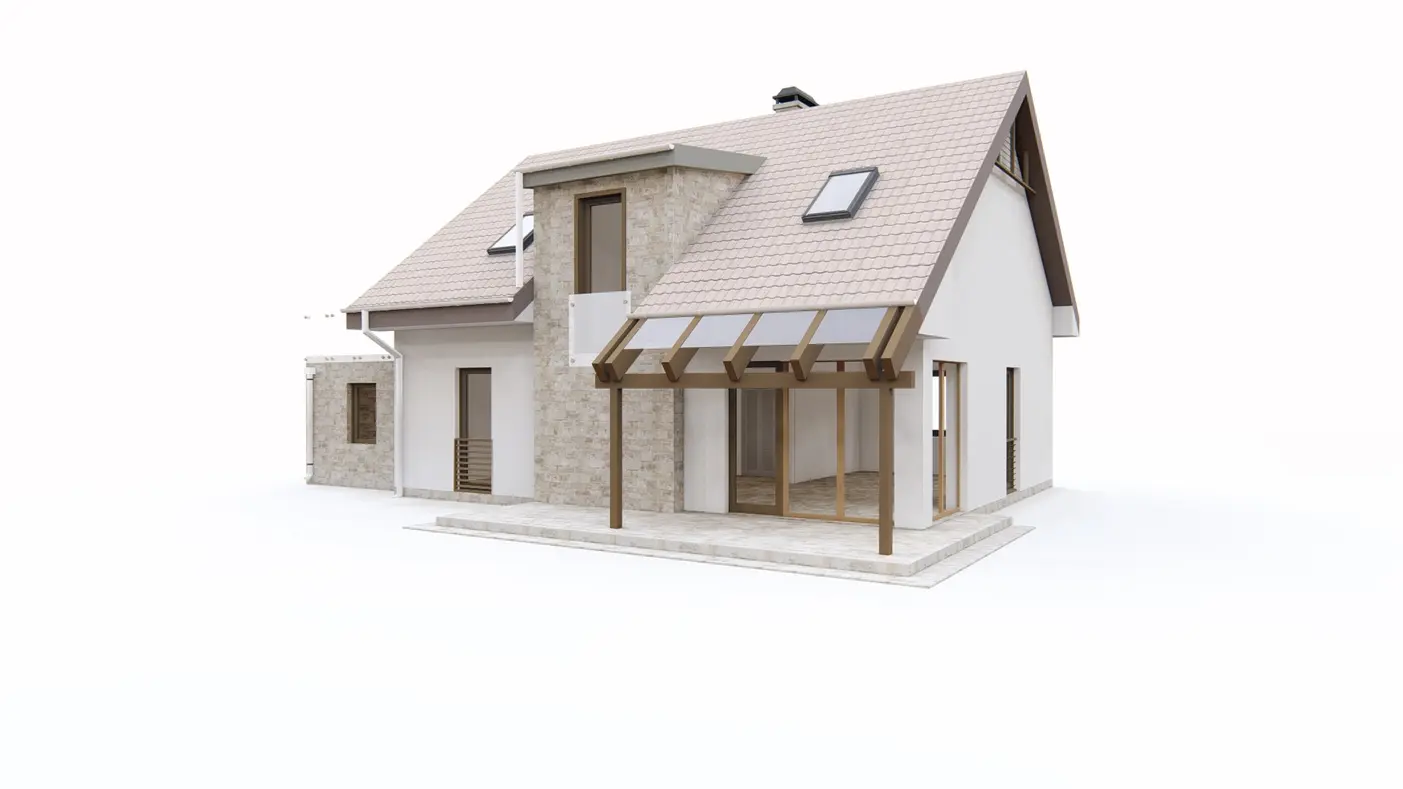

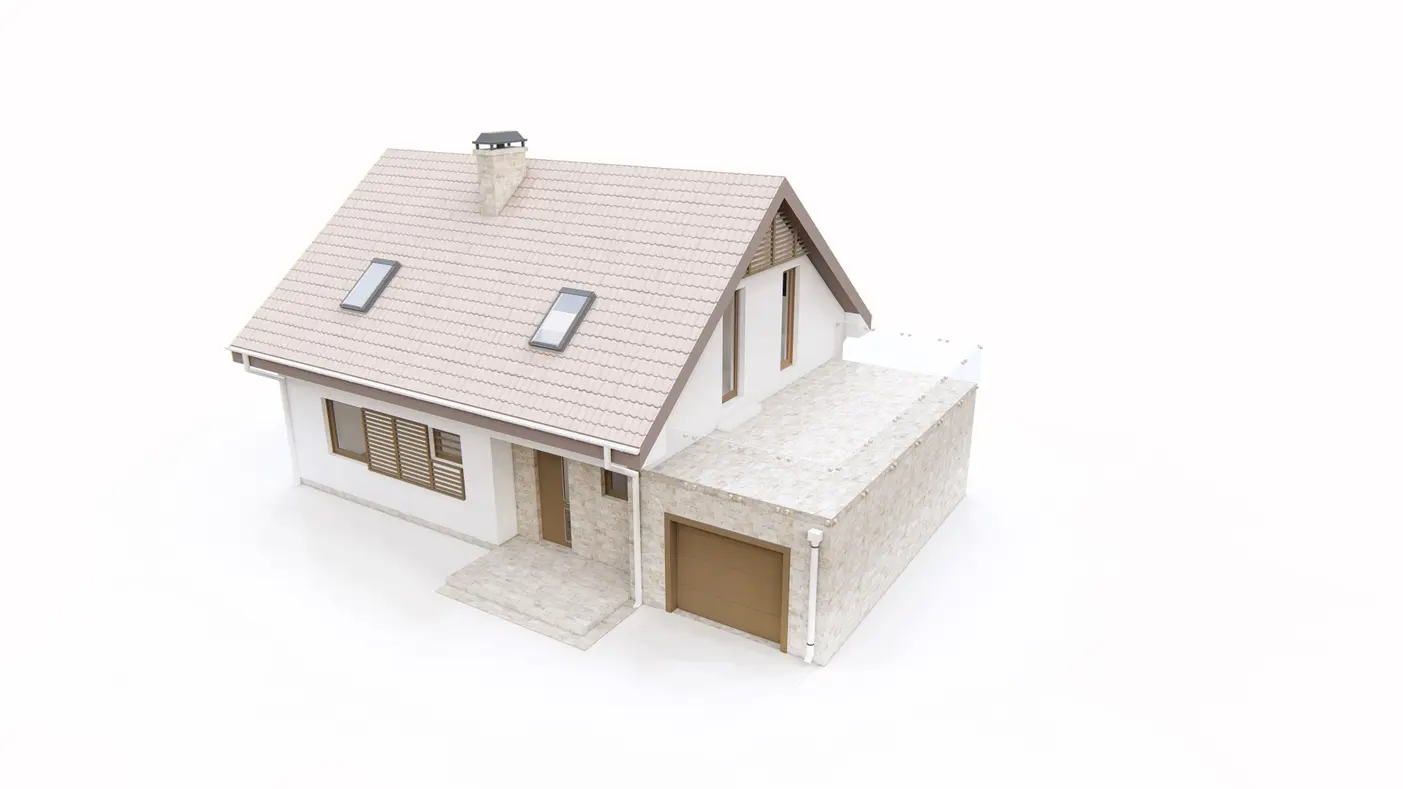

    Gotowy projekt domu Z127 - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.

    Z127 odbicie lustrzane

    Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 510
    2 702,70
    Oszczędzasz 807,30
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 510
    2 702,70
    Oszczędzasz 807,30
    Gotowy projekt domu Z127 - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.

    Parter 73,2 / 97,2

    Sień
    6,6 m²
    Hol
    4,0 m²
    Salon+jadalnia
    32,5 m²
    Kuchnia
    9,9 m²
    Spiżarka
    4,9 m²
    Pokój
    11,6 m²
    Łazienka
    3,7 m²
    Garaż
    18,3 m²
    Garaż+pom. gosp.
    5,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.

    Poddasze 54,5 / 70,5

    Hol
    5,4 m²
    Pokój
    12,9 m²
    Pokój
    12,3 m²
    Pokój
    15,6 m²
    Łazienka
    8,3 m²
    Taras
    28,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.

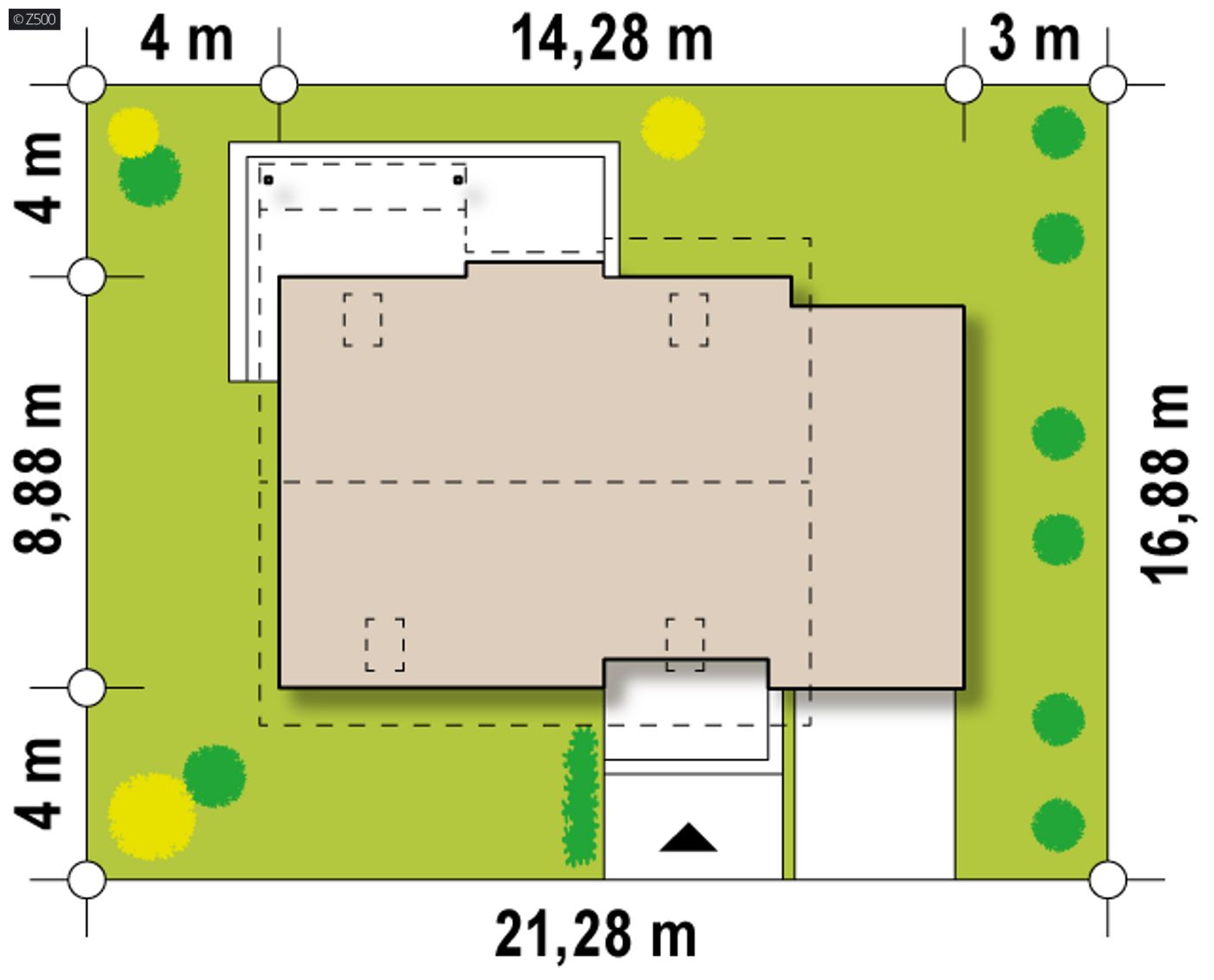

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    21,28 m
    długość
    16,88 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    14,28 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    127,7 / 167,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    121,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    24,0 m²
    Kubatura
    408 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,73 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    38° / 8°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    145 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,94 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    21,28 x 16,88 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,34 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    78,67 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z127

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 273 546  182 364

    47%41%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 510
    2 702,70
    Oszczędzasz 807,30

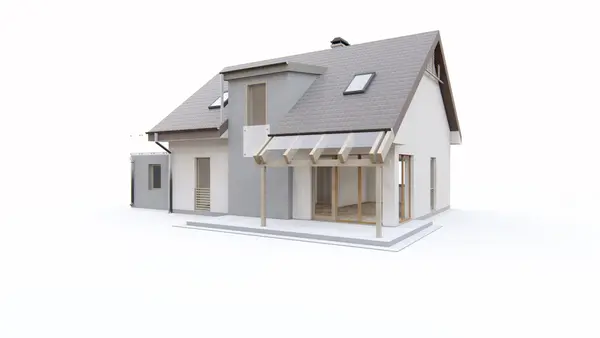

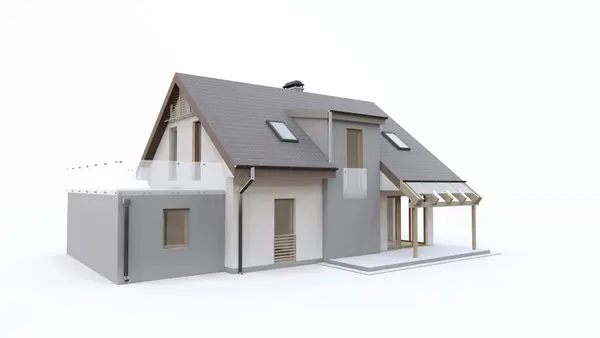

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.
    Gotowy projekt domu  - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.

    Z 127 to propozycja  typowego domu o zgrabnej bryle i ciekawych detalach. Prosta konstrukcja budynku i dwuspadowy dach pozwolą na łatwą i szybką budowę. Kształtna, zwarta bryła pozwoli na zmniejszenie strat energii na ogrzewanie domu. Dzięki temu nie tylko oszczędzamy pieniądze, ale również pomagamy chronić środowisko!

    Pomieszczenie na parterze są jasne i przestronne. Obszerna sień z miejscem na szafy zapewni komfort ubierania, a duża spiżarnia pomieści wszystkie produkty. Włączenie klatki schodowej do pokoju dziennego jest niebywale zaletą tego projektu. Połączenie kuchni, salonu i jadalni potęguje uczucie otwartości przestrzeni, w której każdy znajdzie miejsce dla siebie. Bocznie usytuowany garaż zawiera własne pomieszczenie gospodarcze idealne dla domowej złotej rączki czy małego majsterkowicza. Na piętrze znajdują się trzy przestronne sypialnie, obszerna łazienka i duży taras.

    Z 127 to ciekawa propozycja dla ludzi ceniących wygodę i luksus.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1170
    • - TPZ-458
    • - SZ5 Z127 CE (DOM OZ1-74)
    Gotowy projekt domu  - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.
    Gotowy projekt domu  - Mały i kompaktowy dom z poddaszem oraz pokojem na parterze, nad garażem taras.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 510
    2 702,70
    Oszczędzasz 807,30

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Beata
    Wybraliśmy ten projekt i będziemy budować się w woj war-maz. chcielibyśmy zobaczyć ten dom w realu, czy ktoś wybudował go w okolicznych województwach???
    Ile realnie kosztował stan surowy otwarty i zamknięty??

    Paulina
    witam razem z mężem jesteśmy mocno zainteresowani tym projektem, napiscie prosze jak to wyglada w praktyce, koszt budowy do stanu surowego zaknietego?? do tego chcielibysmy wprowadzic kilka zmian dotyczacych polożenia pomieszczenia na piec, czy studio wprowadza zmiany i jaki jest koszt takich działań.

    Kasia
    Mam pytanie odnosnie kosztow budowy z-127 w stanie surowym zamknietym i w stanie developerskim.Bardzo bym prosila kilka fotek z domku na E-mail bernadeta0074@interia.pl

    Andreas L.
    Witam
    A jak sie ma sprawa z rekuperatorem, jest ujęty w projekcie czy też trzeba samemu kombinować ?
    Jakie jest zapotrzebowanie na ciepło dla tego budynku?
    Pozdrawiam
    PS. w skali od 1 do 10 ten projekt ma u mnie 9 ;-)

    Maja .
    Do Jakub K. : Kotłownia może być w PG,wtedy trzeba byłoby ją trochę powiększyć np.wyrównać ścianę PG do ściany całego budynku. Kominek jeśli jest potrzebny może też zostać ale wtedy dom będzie miał 2 kominy. Jeśli jeszcze chodzi o ten komin co pojawi nam się w PG to będzie on musiał iść koło ściany pokoju na dole i łazienki na górze, będzie go też widać na tarasie na górze, tak jakby był "przyklejony" do ściany ;P

    MARIO
    piec - na pelety - swoje miejsce w kotłowni - wydłużyłem garaż i dołożyłem komin.....
    kominek - narożny w salonie....
    Salon wygląda przyzwoicie a drewniane schody nadają mu odpowiedni urok - tu są mieszane opinie co do swobody w aranżacji - fakt, że niesie to za sobą nietypowy wystrój ale jakże za to indywidualny i uroczy po za tym dzięki temu rozwiązaniu salon wizualnie jest większy....
    Na co tyle rzeczy w salonie - oprócz narożnika, ławy komody, telewizora, obrazu nic więcej nie potrzeba... To jest średni dom a salon jest imponujący....
    Dom pod Opolem...
    Pozdrawiam wszystkich i polecam ten projekt...

    Dariusz K.
    Czy buduje ktos ten domek w woj.opolskim.Jak rozwiazaliscie problem z piecem i kominem w pomieszczeniu gospodarczym za garazem.I pytanko jeszcze jak wyglada salon z tymi schodami na pietro i telewizorem pod nimi?Idzie to jakos inaczej rozwiazac?Pytam gdyz jestem bardzo zainteresowany tym projektem ale naczytalem sie w internecie ze ciezko cos sensownie umeblowac na dole i tak jak napisalem wyzej.Oto strona:
    http://forum.muratordom.pl/showthread.php?147203-Z127-jedziemy-z-tym-koxem!!!

    Garson
    Jestem zniesmaczony, że tak popularny projekt (przynajmniej sądząc po liczbie komentarzy) nadal nie ma opcji kolorowania ani obliczania zapotrzebowania na energię.

    Joanna Fijał
    Witam ja tez jestem zainteresowana tym projektem tylko balkoniku mi brakuje na górze chociaz z jednej strony czy coś dałoby sie pzrerobic

    Joanna Fijał
    ideałem błoby gdyby schody nie bły w salonie fajnie mają usytuowane w projekcie z124 czy jest mozeliwośc przeróbki ?Linda

    Steff
    jedliki

    dzięki za zaproszenie i mam nadzieję, że będzie aktualne jak Twoja budowa będzie miała się ku końcowi, ja natomiast na etapie notariusza przy kupnie działki, pozdrawiam

    Esse
    My też mamy taras na południowy wschód ale tak czy siak obawiam się, że będzie w domu ciepło... planujemy założenie rolet i być może nawet mały klimatyzator w salonie sobie walniemy - koszt niewielki a latem może uratować życie

    Co do kaloryferów to rzeczywiście w salonie nie bardzo jest gdzie je wstawić. Ale okno do narożnego do podłogi sobie nie darujemy :) A wyjście na taras zrobimy z drzwiami suwanymi.

    Jedliki
    Z oknem narożnym to może i racja, ale teraz mam własnie tak w domu, że mam same okna do podłogi , kaloryfery na wolnych ścianach , reszta to drzwi i jest krótko mówiąc kicha, bo nic nie można ustawić mimo, że mam 85 m2. Rak więc kombinuję, żeby nie mieć dalej tego samego problemu.
    Z tym kominkiem narzożnym to dobry pomysł taki mi się podoba najbardziej, ale nie zznam jeszcze kosztów.
    Ja już zaplanowałam rolety, bo okolica średnio zabudowana, a jest to najskuteczniejszy sposób na nienagrzewanie się domu- koniecznie muszą być . Mam teraz wewnętrzne i to jest bez sensu. O klimie też myślałam, ale raczej na górze. Myslę, że dom dobrze docieplony wełną powinien być w miarę chłodny. A słyszał ktoś albo może robi coś takiego jak wymiana powietrza ze schładzaniem - nie wiem jak to się fachowo nazywa, ale mężowi chodzi to po głowie.
    Zdjęcia - muszę coś zrobić, bo jeszcze o tym nie pomyslałam , trzeba zrobić pamiątkę dla potomnych.

    Pozdrawiam

    ART
    fajnie, że się coś ruszyło we wpisach :) Jarett - komin jest mały więc elewacja powinna nie ucierpieć, a jak się dobrze przyjżeć to na poddaszu obrucenie komina może tylko polepszyć układ w pokoju.

    My okno tarasowe z boku nie robimy do podłogi ale kończymy ok. 50 cm murkiem - nie pogorszy to wizualnie domku a przynajmniej nie będzie wiecznie brudne od deszczu przyskającego o taras, psa który może po nim smyrać łapskami, można zrobić fajny grzejnik wzdłóż i rozwiązać dylemat z ogrzewaniem tego okna (zaparowanie) i co najważniejsze można na nim ustawić np. bonsai - ale mam wizje ;)

    Zwróćcie uwagę na stronę z której jest taras - my mamy odbicie lustrzane i będzie wychodził na wschód - jak to jest ważne dla konfortu termicznego można się właśnie przekonać, nikt kto ma taras na południe i zachód nie może z niego korzystać w lecie, no chyba że do suszenia dziurawca :)))

    Jedliki
    Witam.

    do Steff
    Buduję go w Pile, przy oakzji zapraszam do obejrzenia. Kończymy ściany parteru. Zastanawiam się nad likwidacją okna narożnego i pozostawieniu tylko tego z wyjściem na taras.
    Dobry pomysł z tym obróceniem komina ---- do ART------- . Chyba też to zrobię, bo w tej chwili to jest on bardziej w kuchni niż w salonie.
    Wstawcie zdjęcia jeśli ktoś ma już więcej niż ja. Chciałam zobaczyć wnętrze, bo sen z powiek mi spędza fakt, że przesadziłam z upchnięciem wszystjkiego na tych metrach. Jak w rzeczywistości wygląda ten salon już przykryty i zamknięty? Piszcie dużo i wszystko.
    pozdrawiam
