Zx95
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx95 - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.

Zx95 odbicie lustrzane
Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.

murowany
murowany
dostępność projektu: 3 dni robocze
7 330
6 597
Oszczędzasz 733
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
7 330
6 597
Oszczędzasz 733
Gotowy projekt domu Zx95 - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
Gotowy projekt domu Zx95 - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
Gotowy projekt domu Zx95 - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
Gotowy projekt domu Zx95 - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
Gotowy projekt domu Zx95 - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
Gotowy projekt domu Zx95 - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.

Parter 93,0 / 124,6

Sień
4,5 m²
Hol
10,0 m²
Salon+jadalnia
34,9 m² / 35,7 m²
Kuchnia
12,6 m² / 13,3 m²
WC
3,5 m² / 3,6 m²
Spiżarka
2,4 m²
Pokój
14,2 m²
Garderoba
4,8 m²
Łazienka
6,2 m²
Pomieszczenie gospodarcze
0,0 m² / 9,9 m²
Garaż
0,0 m² / 20,2 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.

Poddasze 62,7 / 75,4

Hol
6,4 m²
Hol
4,4 m² / 8,9 m²
Pokój
13,2 m²
Garderoba
6,6 m²
Łazienka
9,5 m²
Pralnia
4,4 m²
Garderoba
5,0 m²
Pokój
13,3 m² / 17,3 m²
Schody
0,0 m² / 4,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.

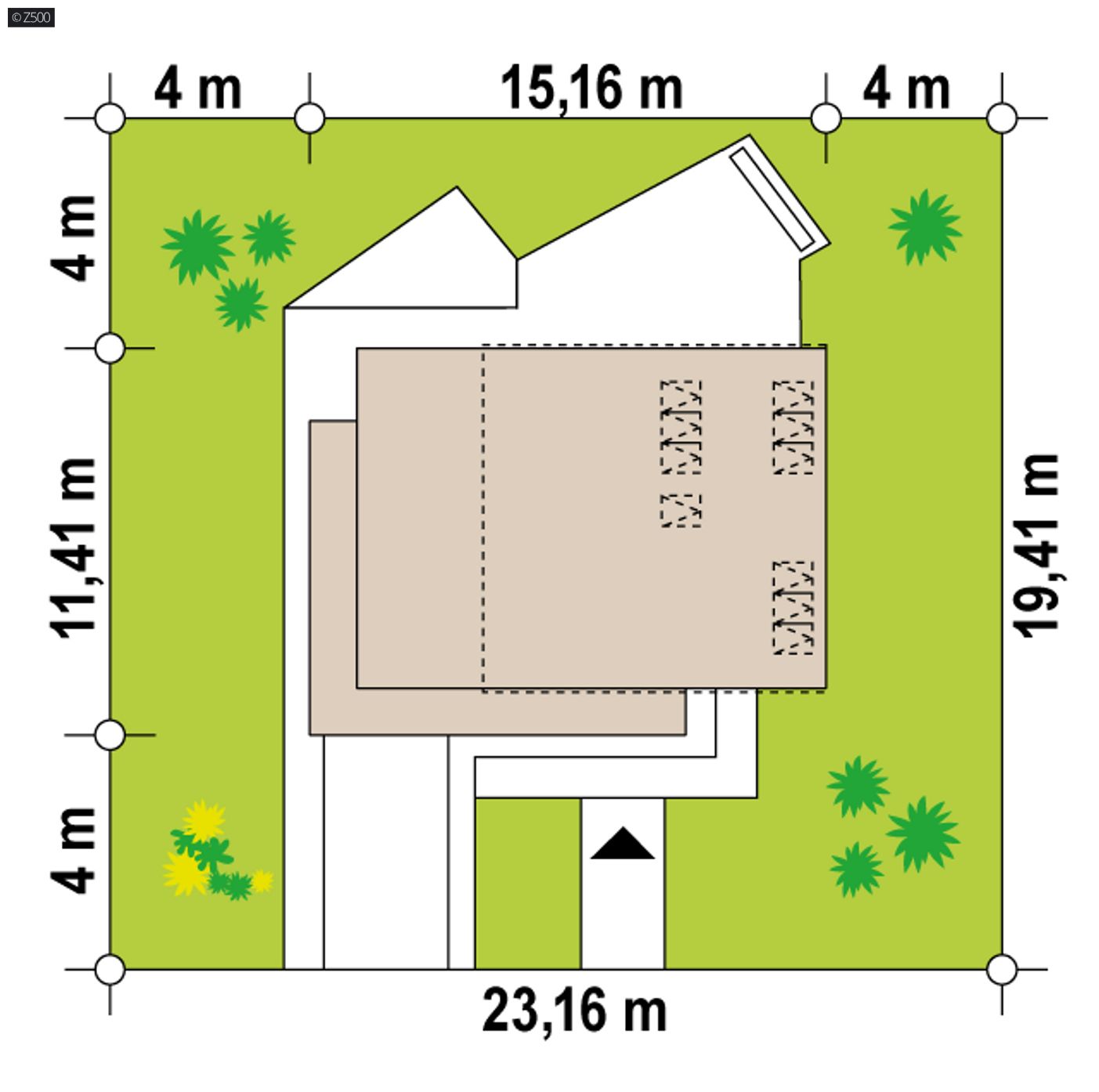

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,16 m
długość
19,41 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,16 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
155,7 / 200,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
162,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
20,2 m²
Kubatura
610,81 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
9,45 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
189,03 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,08 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
23,16 x 19,41 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
żelbetowy
Pokrycie dachu
blacha/papa bitumiczna/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
26,24 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
59,96 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT4Zadaszenie żelbetowe
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx95

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx95 – aranżacja wnętrz, Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
gotowy projekt domu Zx95 – aranżacja wnętrz, Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
gotowy projekt domu Zx95 – aranżacja wnętrz, Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
gotowy projekt domu Zx95 – aranżacja wnętrz, Współczesny dom z dachem 2-spadowym, dużymi przeszkleniami oraz garażem w bryle.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
7 330
6 597
Oszczędzasz 733
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
7 330
6 597
Oszczędzasz 733

Projekt domu dwukondygnacyjnego, ze stromym dachem dwuspadowym.

Prezentowana Państwu propozycja stanowi dobre rozwiązanie dla osób, które pragną zamieszkać w domu o nowoczesnym stylu, a warunki zabudowy nie pozwalają na budowę z płaskim dachem. Zx95 idealnie sprawdzi się w warunkach o wymogach zabudowy budynku z dachem dwuspadowym.

Dom jest dwukondygnacyjny, posiada podział na strefę dzienną oraz nocną.

W parterze bryła została przełamana sześcianem wysuniętym z dwóch stron elewacji. Znajdują się tam garaż oraz pomieszczenia gospodarcze. Jednostanowiskowy garaż posiada przejście do domu przez duże pomieszczenie gospodarcze. Istnieje możliwość doprojektowania dodatkowych drzwi, aby kotłownia była dostępna z zewnątrz. Wówczas mamy ułatwiony dostęp do kosiarki, sprzętów potrzebnych do pielęgnacji ogrodu, oraz ubrań roboczych.

Na wprost wejścia do domu prezentuje się zielony ogród dobrze widoczny przez duże przeszklenia okazałego salonu. Piękny kominek, gustowne obrazy wiszące na ścianach i apetyczna jadalnia, przykuwają uwagę odwiedzających nas gości.

Kuchnia posiada układ otwarty, jednak dzięki postronnemu jej ulokowaniu, sposób przygotowywania potraw i rodzinne przepisy pozostaną sekretem.

W korytarzu, przy schodach, blisko salonu mieści się wc dla gości, za nim master bedroom, czyli sypialnia z prywatną łazienką i garderobą. To doskonałe rozwiązanie dla osób starszych, które nie są już zdolne do większego wysiłku fizycznego związanego z chodzeniem po schodach. Gdyby zaszła zaś potrzeba dodania jeszcze jednej sypialni, to można ją ulokować w miejscu pomieszczenia gospodarczego, zaś kotłownię należy wówczas przenieść w miejsce prywatnej łazienki strefy nocnej parteru.

Poddasze mieszkalne

Po wejściu po schodach przemierzamy hol, który kończy się antresolą z prawej strony, tam, gdzie jest duży skos dachu i otwarta przestrzeń rozpościerająca się nad parterem. Dzięki dużej wysokości pomieszczenia można pozwolić sobie na wstawienie wysokiej choinki w okresie Świąt Bożego Narodzenia. Antresola jest punktem widokowym, z którego można spoglądać na salon i z odległości obserwować przebieg spotkań.

Każda z sypialni została urządzona własnoręcznie przez Panią domu. Posiadają prywatne garderoby, które pozwolą na należyte segregowanie ubrań.

Projekt Zx95 ma powierzchnię ok. 155m2. Przeznaczony jest na działki o warunkach zabudowy z obowiązkowym dachem 2 spadowym.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
7 330
6 597
Oszczędzasz 733

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Nikolayandr N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Please ask Klaudia i Macieja to share some photo of building their house, thanks

Piotr D.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam
1. Na rysunku szczegółowym brakuje rozpisanego przekroju SS2 - strop nad pokojami poddasza.
2. Z rysunku wynika również, że SD1 przebiega nad pokojem poddasza. Czy w związku z tym dach w tym miejscu nie powinien być ocieplony?
Pozdrawiam

Obsługa klienta

Do Piotr D. : Rysunki zostaną uzupełnione o metryczkę do SS2.
Dach nad pomieszczeniami parteru oraz poddasza powinien być ocieplony. Wkradł się błąd.
Jeszcze dziś dodamy poprawione rysunki.

Izabela Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Szanowni Państwo, czy ktokolwiek pobudował juz dom na podstawie tego projektu ?

Radek D
Witam. Jestem bardzo zainteresowany projektem. Kiedy będą dostępne wizualizację wnętrz? Interesuje mnie widok antresoli z salonu oraz kuchni.

Obsługa klienta

Do Radek D : Witam, aby powstały wizualizacje wnętrza należy głosować na dany projekt w zakładce "WNĘTRZA". Robimy je wg największej liczby do danego projektu.

Daria W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam.
Projekt wydaje się bardzo interesujący, ale czy nie znalazło by się miejsce na jeszcze jedną sypialnię na górze? Np. poszerzenie całego budynku o 1 m i przeorganizowanie rozmieszczenia pomieszczeń na piętrze.

Aneta Z.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam! Chciałabym uzyskać informację jaki może być orientacyjny koszt budowy tego domu w stanie surowym zamkniętym oraz w stanie developerskim.
Pozdrawiam.

Justyna
Witam! Projekt jest bardzo ciekawy i nietypowy.
Chcialabym się dowiedzieć czy znalazłoby się miejsce na jeszcze jeden pokój np. zamiast pustki nad kuchnią. Czy istnieje taka możliwość oraz czy w Państwa odczuciu byłby to dobry pomysł, czy nie zaburzyłoby to wyglądu wnętrza.
Pozdraiem!
