Gotowy projekt domu Z254 - Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.

Z254 odbicie lustrzane
Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.

murowany
murowany
dostępność projektu: 3 dni robocze
2 531
2 214,63
Oszczędzasz 316,37
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 531
2 214,63
Oszczędzasz 316,37
Gotowy projekt domu Z254 - Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.

Parter 71,2 / 76,6

Sień
3,3 m²
Kuchnia
7,4 m²
Salon+jadalnia
24,3 m²
Spiżarka
1,9 m²
Hol
5,2 m²
Pokój
13,6 m²
Pokój
10,5 m²
Łazienka
5,0 m²
Pomieszczenie gospodarcze
5,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.

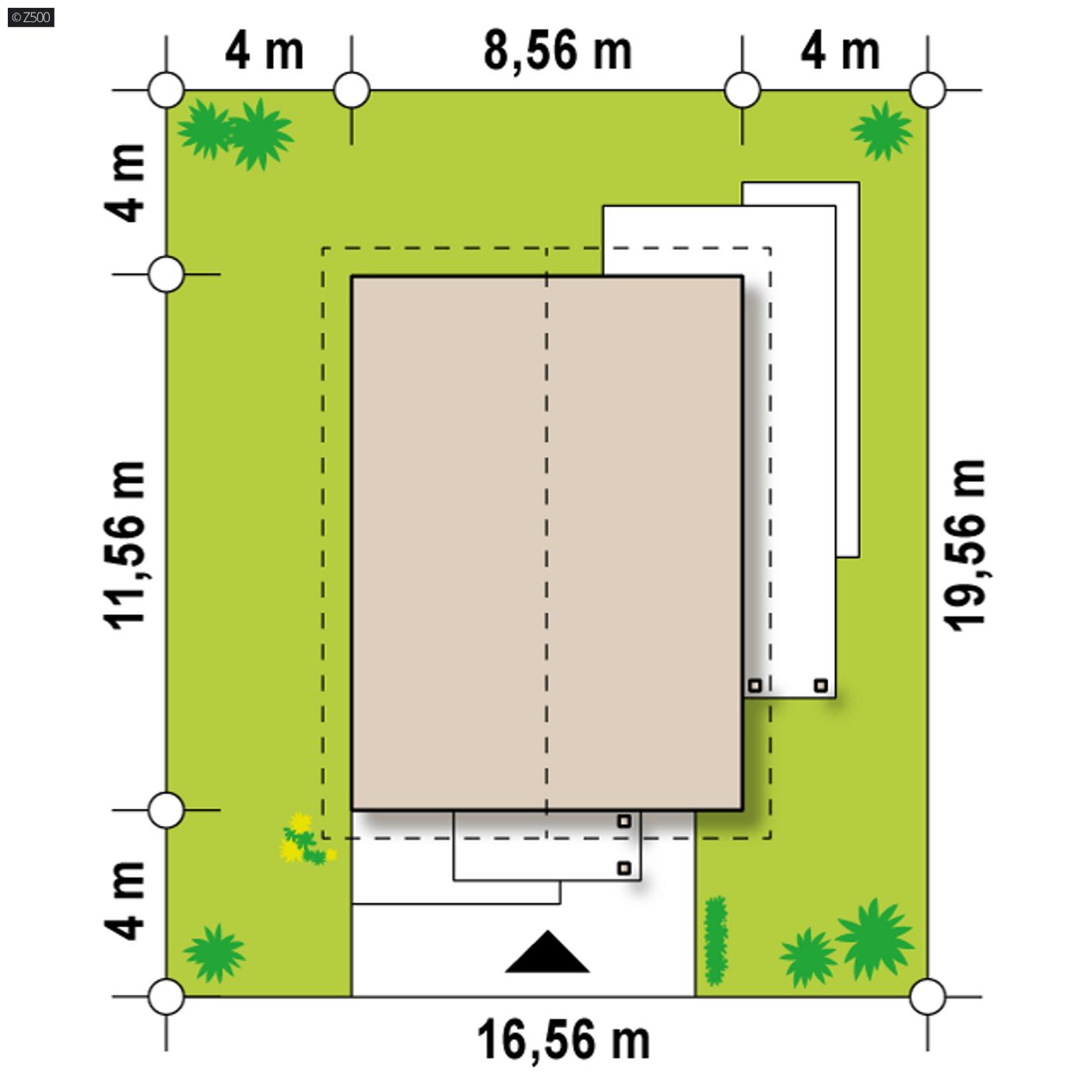

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
16,56 m
długość
19,56 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
8,56 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
71,2 / 76,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
99,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
214,39 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,1 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
137,42 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,51 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
16,56 x 19,56 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna
Energia pierwotna (Ep)
63,93 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
66,22 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z254

wg cennika sekocenbud 1 kw. 2022

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 157 380  104 920

51%31%18%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

Na co zwrócić uwagę, porównując koszty budowy?

Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
gotowy projekt domu Z254 – aranżacja wnętrz, Mały dom parterowy także na wąską działkę z dużym pomieszczeniem gospodarczym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
2 531
2 214,63
Oszczędzasz 316,37
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 531
2 214,63
Oszczędzasz 316,37

Z254 to zgrabny, dom parterowy z dwuspadowym dachem tani w budowie i utrzymaniu. Układ wnętrza umożliwia usytuowanie domu także na wąskiej działce lub bocznym wejściem do drogi.

Na niewielkiej powierzchni zaplanowano dwie komfortowe sypialnie z dużą łazienką oraz przestronną strefę dzienną z wydzieloną kuchnią. Oddzielającą ściankę działową można zlikwidować i stworzyć jednoprzestrzenne wnętrze. Przy kuchni zaplanowano miejsce na podręczną spiżarkę. Z salonu i większej sypialni można wyjść na zadaszony taras.

Zaletą projektu jest stosunkowo duże pomieszczenie gospodarcze oraz brak ścian konstrukcyjnych, co umożliwia niemal dowolną aranżację wnętrz.

Proste elewacje w jasnym kolorze wzbogacają elementy z miodowego drewna. Strefę wejściową wyróżniono dzięki zastosowaniu ciemnego, grafitowy koloru tynku. Pergole i trejaże porośnięte roślinnością stworzą uroczą i nastrojową całość.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1254
  • - TEE-888
  • - SZ5 Z254 CE (DOM OZ5-84)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
2 531
2 214,63
Oszczędzasz 316,37

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Łukasz S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzień dobry. Projekt jest idealny ale wymagania mpzp wymuszają kąt dachu min. 35 stopni. Jest możliwa taka zmiana ?

Obsługa klienta

  • Usuń ze znajomych

Do Łukasz S. : Oczywiście na etapie adaptacji taka zmiana jest możliwa. Proszę o kontakt ze Studio Adaptacji +48 725 000 005, studioadaptacji@z500.pl

Michał S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy można w projekcie zmienić sposób ogrzewania z gazowego na paliwo stałe ( pelet)?

Obsługa klienta

  • Usuń ze znajomych

Do Michał S. : Na etapie adaptacji oczywiście istnieje taka możliwość powiększając pomieszczenie kotłowni.

Michał S.

  • Usuń ze znajomych
  • Dodaj do znajomych

DoObsługa klienta: Dziękuję za informację, a jak duża kotłownia musi być przy takim rozwiązaniu ( paliwo stałe pelet)? Czy są jakieś minimalne wymogi przy projektowaniu kotłowni ?

Maria R.

  • Usuń ze znajomych
  • Dodaj do znajomych

CZy projekt spełnia warunki techniczne,które zmieniły się w 2014 roku?

Obsługa klienta
Do Maria R. : projekty są na bieżąco aktualizowane. Z254 jeszcze nie został zaktualizowany, pierwszeństwo mają projekty zamówione. O dokładny czas aktualizacji proszę zapytać na infolinii 22 355 15 55 lub mailowo projekty@z500.pl

Asia
witam mam pytanie czy w takich gotowych projektach jest możliwość zmiany dachu na jednospadowy bądz też płaski ?

Obsługa klienta
Do Asia : Witam,
oczywiście! na etapie adaptacji można dokonać takiej zmiany u dowolnego architekta albo w Studio Adaptacji.

Adrian
Mam takie pytanie, chciałbym zrezygnować z komina w pomieszczeniu gospodarczym, a piec gazowy podłączyć zamiast kominka przy drugim kominie. Jaki byłby koszt wprowadzenia takiej zmiany w projekcie??/

Obsługa klienta
Do Adrian : W celu ustalenia kosztu prosimy o bezpośredni kontakt ze Studiem Adaptacji.
info@studioadaptacji.pl

Obsługa klienta
Do Sw : Aktualnie nie planujemy takiego projektu, jednak jeśli będzie większe zainteresowanie to postaramy się stworzyć taki wariant.

Kate S
Bylaby mozliwosc zrobienia malego poddasza uzytkowego w tym projekcie na etapie adaptacji projektu? mam na mysli 2 sypialnie i mala lazienke.
Jesli tak to gdzie schody moglyby byc?
fajny projekt- PG dosc spore, ale czy wystarczy na kotlownie na paliwo stale? domyslam sie ze w razie potrzeby daloby sie troche je powiekszyc.

Obsługa klienta
Do Kate S : Ponieważ planowanych modyfikacji jest dużo oraz ze względu na to, że jedna zmiana może wpływać na bezpośrednio na drugą - zalecalibyśmy ustalić je indywidualnie z podmiotem, który będzie wykonywał adaptację projektu.

Ogólnie zmiany, które Pani wymieniła są możliwe do wprowadzenia.

Wioleta S.

  • Usuń ze znajomych
  • Dodaj do znajomych

My budujemy ten domek. Jesteśmy na etapie więźby. Szkoda, że nie ma możliwości wizualizacji budynku w innym kolorze. Czy jest w planie szybkie udostępnienie tej opcji?

Rafał B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Wioleta S. : Jest już kolornik dla tego projektu. Czy planuje Pani umieścić tu zdjęcia i relację z budowy? Przymierzamy się do budowy, a ten projekt najbardziej odpowiada naszym wymaganiom. Fajnie byłoby zobaczyć go na żywo. :)

Rafał S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Rafał B. : Budujemy w okolicy Słupska, jeśli to niedaleko, zapraszamy do zwiedzania na żywo. Jeśli daleko, zapraszam do kontaktu na maila : suboczki@interia.pl. mamy zdjęcia i z pewnością je tu umieścimy ( choć to trochę potrwa), dokładnie też spisujemy wszystkie koszty. Jeżeli są Państwo zainteresowani, to mailowo będzie znacznie szybciej. My uważamy, że projekt jest super, choć dokonaliśmy kosmetycznych zmian. Pozdrawiam. Wioleta

Joanna
Do Rafał S. : Witam. Ruszam z budową z tego projektu w maju jeżeli nie byłoby kłopotu to proszę o realizację, bo na pewno już pan mieszka. No i oczywiście może jakieś podpowiedzi spraw które trzeba dopatrzyć. Pozdrawiam

Obsługa klienta
Do Małgorzata Strzeszyńska : Niemal każdy projekt można wybudować jako pasywny, ale trzeba go wcześniej przystosować do takiego standardu na etapie adaptacji- lokalizacja na działce, dodatkowe instalacje jak wentylacja mechaniczna, pompa ciepła, instalacja solarna, ok. +10cm styropianu.
Wszystko też zależy od technologii, w jakiej chce Pani budować.

Łukasz M.
Czy jest możliwość poszerzyć domu od strony salonu tak o pół metra a z PG zrobić kotłownię na ekogroszek. Jeżeli byłaby za mała to zmniejszyć sypialnię 13,9 o tyle, żeby PG dostosować na kotłownię.

Obsługa klienta
Do Łukasz M. : Oczywiście, nie ma problemu.
Wystawiamy bezpłatne autorskie zgody na wszelkie zmiany, które później wprowadza architekt adaptujący.

oj oj

  • Usuń ze znajomych
  • Dodaj do znajomych

ktoś " buchnął " pdf-a ;) , był a nie ma , proszę oddać. Zanim zniknął, zdążyliśmy zauważyć, że ścianka kolankowa ma 50cm, a stryszek w najwyższym punkcie coś około 230cm ? Czy byłoby wielką komplikacją dołożyć jeszcze z 50cm ścianki kolankowej, by uzyskać antresolę? Czy tak uzyskaną przestrzeń dałoby się użytkować w miarę wygodnie? Czy podwyższony domek wyglądałby nadal ładnie? pozdrawiamy, domek jak z obrazka :)

Obsługa klienta
Do oj oj : Pdf zostanie dziś przywrócony, tymczasem wysłaliśmy go na maila.
Podniesienie można oczywiście wykonać na etapie adaptacji.
Tak uzyskane poddasze ze 100cm ścianką kolankową będzie z pewnością dużo wygodniejsze i nie zmieni drastycznie wyglądu budynku.

oj oj

  • Usuń ze znajomych
  • Dodaj do znajomych

dziękuję :)
a jeszcze podpytam, bo piekielnie kusi mnie antresola,
1) czy ścianka kolankowa w tym projekcie jest murowana, czy może stanowi ona element wiązara (mam na myśli czy jest składową konstrukcji dachu)
2) poddasze przewidziano jako nieużytkowe, czy zatem pas dolny wiązarów będący tu stropem drewnianym zdoła posłużyć jako użytkowa podłoga antresoli, czy raczej trzeba przeprojektować strop
3) czy te wiązary będące stropem, ściankę kolankową i konstrukcję dachu zaproponowano jako drewnianą konstrukcję całościowo, czy każdy z tych elementów "funkcjonuje osobno", tzn ścianki kolankowe i ścianki szczytowe są murowane, strop jest niezależny z drewnianych wiązarów a konstrukcja dachu też jako osobny element?
mam nadzieję, że jakoś mnie fachowcy zrozumieją :P, jestem laikiem chorującym na antresolę w małym domu i tak drugi tydzień kombinuję czy w tym projekcie się uda czy nie.
Jeśli znajdą Państwo chwilę to proszę o odpowiedź. pozdrawiam :)

Obsługa klienta
Do oj oj : Wiązar jest pomyślany jako całość ze stropem, czyli ścianka kolankowa będzie też częścią wiązara, ale...
...projekt jest nowy i dokładne opracowanie konstrukcji nastąpi dopiero przy pierwszym zamówieniu.
Mogą pojawić się pewne zmiany w formie wiązara w związku z dokładnymi obliczeniami konstrukcji, czasem przy pierwszym zamówieniu możemy też coś 'udoskonalić' po konsultacji z inwestorem... :)
