    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z107 - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.

    Z107 odbicie lustrzane

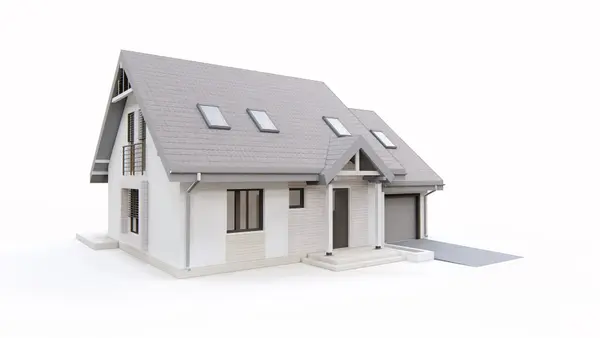

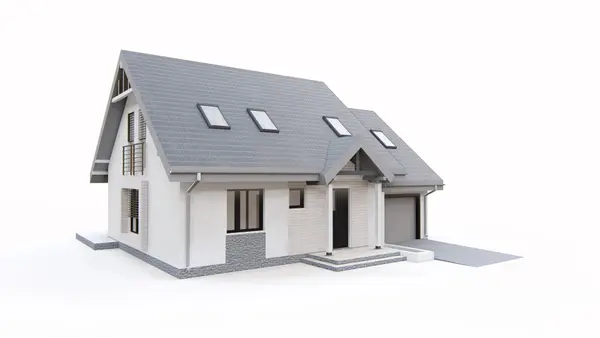

    Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z107 - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.

    Parter 67,6 / 91,1

    Sień
    5,5 m² / 5,5 m²
    Hol
    8,5 m² / 8,5 m²
    Kuchnia+spiżarka
    11,2 m² / 10,9 m²
    Salon+jadalnia
    31,8 m²
    Pom. gosp.
    7,5 m²
    WC
    3,1 m² / 3,0 m²
    Garaż+pom. gosp.
    24,1 m² / 24,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.

    Poddasze 44,0 / 82,8

    Hol
    8,2 m² / 12,8 m²
    Pokój
    14,6 m² / 21,3 m²
    Pokój
    10,0 m² / 18,4 m²
    Pokój
    6,8 m² / 20,7 m²
    Łazienka
    4,4 m² / 9,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.

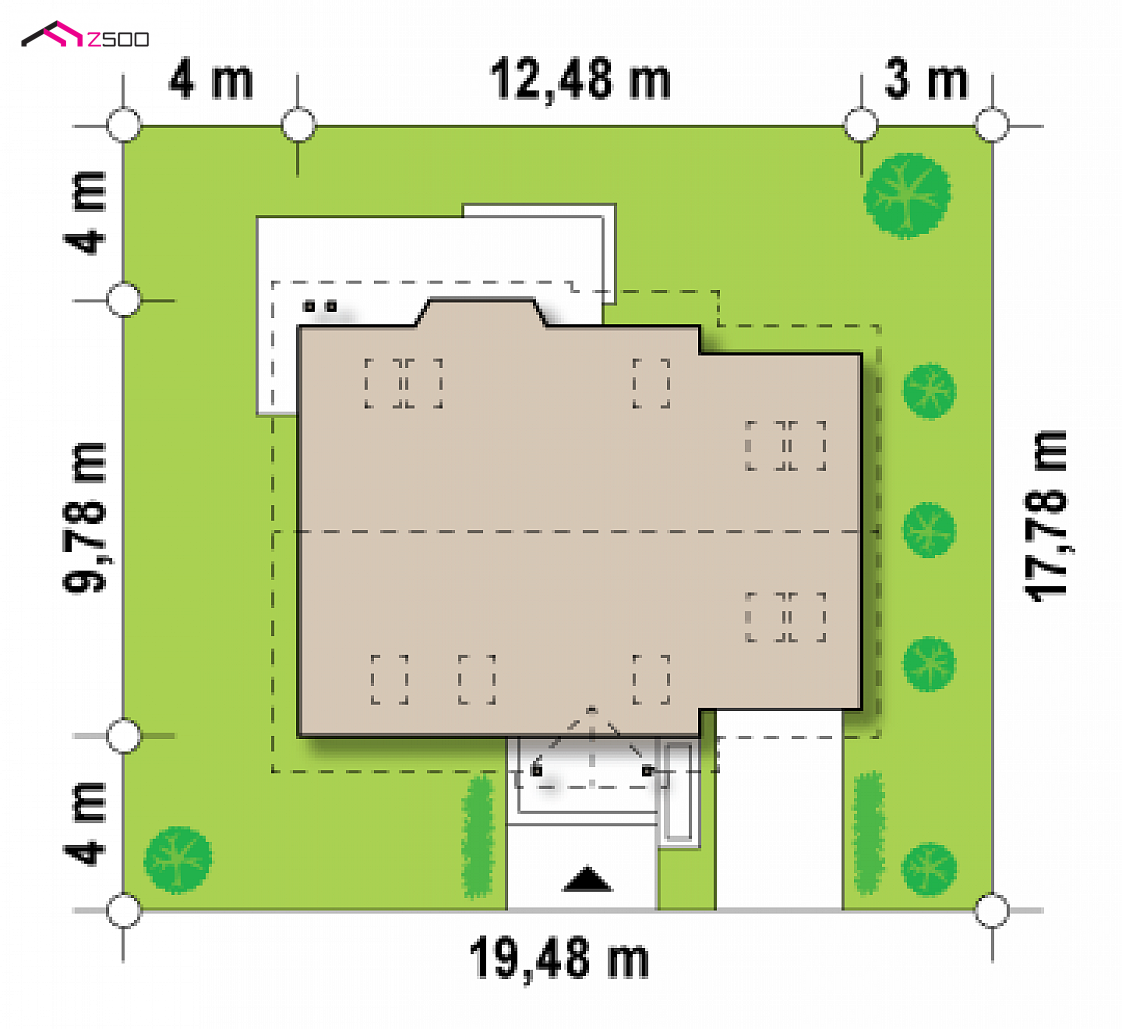

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    19,48 m
    długość
    17,78 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    12,48 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    111,6 / 173,9 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    112,1 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    24,0 m²
    Kubatura
    404,89 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,93 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    181,91 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,62 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    19,48 x 17,78 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)≤ 0,18
    PT1Posadzka tarasu/ podestu wejściowego
    SS2Podsufitka≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z107

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 287 964  191 976

    50%34%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

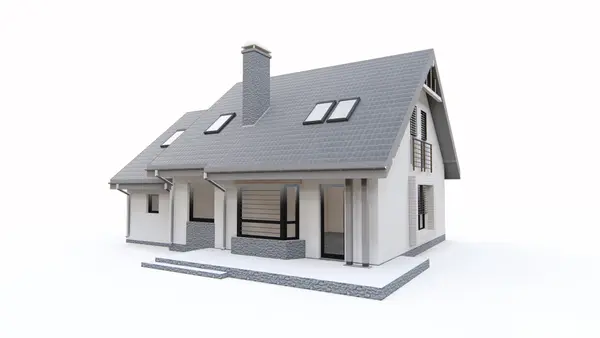

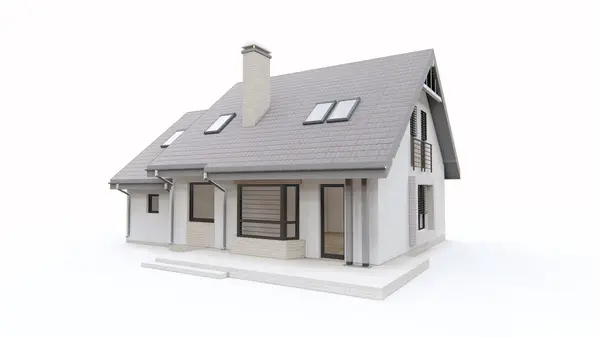

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.
    Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.

    Projekt Z107 to propozycja domu jednorodzinnego z dwuspadowym dachem i garażem od frontu. Elewacje utrzymane w jasnej, stonowanej kolorystyce nadają mu wyjątkowego charakteru.

    Strefa dzienna na parterze to przestronny salon z kominkiem, w kompozycji otwartej z jadalnią oraz kuchnią, przy której zaprojektowano spiżarnię. Na tej kondygnacji jest także łazienka, klatka schodowa oraz sień z miejscem na szafę. W prawej części domu znajduje się jednostanowiskowy garaż, z którego można bezpośrednio przejść do domu, co ułatwi wnoszenie np. zakupów. Na jego tyłach znajduje się pojemne, przydatne pomieszczenie gospodarcze. Poddasze to strefa nocna domu. Zlokalizowano tu trzy wygodne sypialnie, każda z miejscem na dużą szafę, oraz wspólną łazienkę.

    Z107 to projekt stworzony z pasją i troską o klienta. Spodoba się wszystkim tym, którzy szukają domu niedużego, spełniającego wiele praktycznych funkcji.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1153
    • - TXJ-739
    • - SZ5 Z107 CE (DOM OZ1-87)
    Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.
    Gotowy projekt domu  - Łatwy w budowie projekt domu z poddaszem, wykuszem i garażem od frontu.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Łukasz P.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    jestem zainteresowany tym projektem.
    1.
    Tylko, czytałem w komentarzach, że można pomieszczenie gospodarcze na parterze zamienić na pokój a komin w gospodarczym dodatkowy trzeba zrobic tak? ( bo tam by kotłownia była wtedy).
    2.
    Czy można z pomieszczenia gospodarczego zrobić wyjście na tyły domu?
    3.
    W łaziencie na parterze zmieści się kabina przy obecnym wymiarze?
    4.
    Czy na piętrze można podnieść o 1 pustak dach np., tak by uzyskać wyższe pomieszczenia?

    Dziękuję za odpowiedź.

    Obsługa klienta

    • Usuń ze znajomych

    Do Łukasz P. : Można wprowadzić takie zmiany tylko trzeba pamiętać że wprowadza je lokalny architekt adaptujący budynek na działce.
    Kabina się zmieści ale zostanie mało miejsca.

    Aleksandra D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    jestśmy z mężem bardzo zainteresowani tym projektem jeszcze nie kupiliśmy
    bardzo by nam zależało zeby zobaczyc ten dom na żywo czy ktoś z województwa lubuskiego lub zachodniopomorskiego budował ten dom ???
    dodatkowo poprosiłabym o kilka fotek tego domu jeżeli ktoś juz zakonczył budowę
    bede bardzo wdzięczna :)
    mój emial: a.dudojc@gmail.com

    Asia
    Witam,
    właśnie zakupiłam projekt. Chciałabym zobaczyć jak wygląda dom z podniesioną ścianą kolankową, oraz zdięcja salonu. Jeśli można prosić o jakieś zdjęcia to byłabym wdzięczna. Mój adres: joanna-nowakowska6@wp.pl

    Waldek
    Witam wszystkich. Właśnie kupiłem projekt z107 nie wiem tylko czy nie lepszy byłby dla mnie projekt z lustrzanym odbiciem ze względu na usytuowanie . Jeśli można to prosiłbym o zdjęcia na adres waldiperez@poczta.fm . Z góry dziękuję.

    Karolina D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    Mam pytanie do Pana Darka. Ile kosztował Pana stan surowy zamknięty z instalacjami? Prosimy również o zdjęcia na adres engessa@op.pl. Dziękujemy z góry:)

    Radek
    Bardzo podoba mi się ten projekt. Tylko mam pytanie: Czy istnieje możliwość zamiany miejscami kuchni i salonu??. Pytam ponieważ mam działkę z drogą od południa i wolałbym mieć salon od południowej strony??

    Obsługa klienta
    Do Dominika : Można oczywiście, trzeba jednak pamiętać że w tym wypadku powstaną dwa kominy na elewacji, nad kominkiem oraz nad nowym PG.

    Maro
    Dzien dobry, bardzo podoba mi sie ten dom. Jeżeli ktoś już wybudował taki i zechciałby podzielić sie swoimi zdjeciami bardzo proszę o kilkia fotek na maila soltek22@wp.pl

    Agata K.
    Witam . Czy można prosić o zdj domu ? Najlepiej na mojego e-maila : klaudia1609
    @onet.pl . Z góry dziękuję ; ) .

    Milena R.
    witam właśnie zamierzam kupic projekt, tylko jestem ciekawa jak wygląda po skończeniu, proszę o jakieś fotki gotowego domku:)) email:linka23@poczta.onet.eu

    Paulina K.
    Witam, czy można prosić o jakieś fotki domku? Kończę już stan zero i jestem bardzo ciekawa jak domek wygląda w dalszych etapach, a co najważniejsze jak wygląda gdy jest skończony. Pozdrawiam

    Mateusz
    Do Darek pawełczak : Witam Panie Darku czy mozna dostac pare zdjec tego domku juz po wynonczeniu?jestem na etapie zamawiania tego projektu i jestem ciekawy jak to wyglada juz na dzialce.A jakie mniej wiecej sa koszty w stan surowy zamkniety i w stanie takim juz do mieszkania.Pozdrawiam Mateusz

    Monika
    Czy jest możliwość przesunięcia ściany między salonem a pom. gospodarczym (kosztem salonu)? Czy można przesunąć tylko tą ścianę, czy trzeba również przesunąć ścianę między spiżarką a sienią?

    Obsługa klienta
    Do Monika : Ściana pomiędzy spiżarką i sienią to ta sama ściana, która oddziela salon od pomieszczenia gospodarczego. Przesunięcie tej ściany jest możliwe, jednak pociąga za sobą konieczność przesunięcia wykusza oraz zmiany w konstrukcji, ponieważ jest to ściana nośna na której opiera się strop.
    Zmiany te może wprowadzić lokalny architekt na etapie adaptacji projektu do warunków odpowiednich dla Pani działki.

    Monika
    Witam Darek, czy można prosić jakieś zdjęcia z wnętrza domu? Czy podnosiłeś może ściankę kolankową? Czy w ogóle robiłeś jakieś zmiany? Mój mail to: mniedzielska@o2.pl
    Pozdrawiam i gratuluję takiego ładnego domku!

    Darek pawełczak
    Do Monika : Witam. Jeśli chodzi o zmiany w projekcie, to zlikwidowałem spiżarkę. Doprojektowałem komin w pomieszczeniu gospodarczym i tam zrobiłem kotłownię. Zlikwidowałem również wykurz od salonu. Zamiast okien i wąskich drzwi tarasowych, zdecydowaliśmy się na duże , dwuskrzydłowe drzwi tarasowe. Zamiast barierek na górze - jest drewniany balkon. Ścianki kolankowe zostały bez zmian. Z doświadczenia wiem, że w momencie podnoszenia ścianek kolankowych, zmienia się zewnętrzny wygląd domu. Zdjęcia zrobię dziś i prześlę mailem. Pozdrawiam.

    Aleksandra D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Darek pawełczak : witam, jestem zainteresowana projektem tego domu nie jest on za duży jako pow. użytkowa jednak salon jest spory i to mi się podoba ale myslałam zeby pomieszczenie gospo.na dole przerobic na mini pokój gościnny myślałam tez o połączeniu spiżarki i kuchni oraz o zlikwidowaniu wykuszu i wstawieniu dużego okna oraz o podniesieniu ścianki kolankowej i o poszerzeniu garażu do 4m szerokości jak ma ktoś gotowy domek to chętnie bym obejrzała zdjęcia gotowego domku byłabym wdzięczna za jakieś zdjęcia mój emial a.dudojc@gmail.com

    Maju
    Do Darek pawełczak : Ja ruszam najprawdopodobniej na wiosnę. Zmian niewiele, tj. likwidacja wykusza, drobne przesunięcia ścianek działowych. W jakich przybliżonych kosztach kolega sie zamyka, może jakieś fotki? szpakus@wp.pl
