Gotowy projekt domu Z223 - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe

Z223 odbicie lustrzane

Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
murowany
murowany
dostępność projektu: 3 dni robocze
2 970
2 376
Oszczędzasz 594
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 970
2 376
Oszczędzasz 594
Gotowy projekt domu Z223 - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
Gotowy projekt domu Z223 - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
Gotowy projekt domu Z223 - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
Gotowy projekt domu Z223 - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe

Parter 82,4

Salon
28,6 m²
Kuchnia
10,8 m²
Sień
5,9 m²
Hol+schody
9,6 m²
Pom. gosp.
9,9 m²
Gabinet
13,8 m²
Łazienka
3,9 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe

Poddasze 63,5 / 79,0

WC
3,9 m²
Łazienka
10,1 m²
Hol
6,1 m²
Pokój
13,3 m²
Pokój
13,9 m²
Pokój
16,2 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe

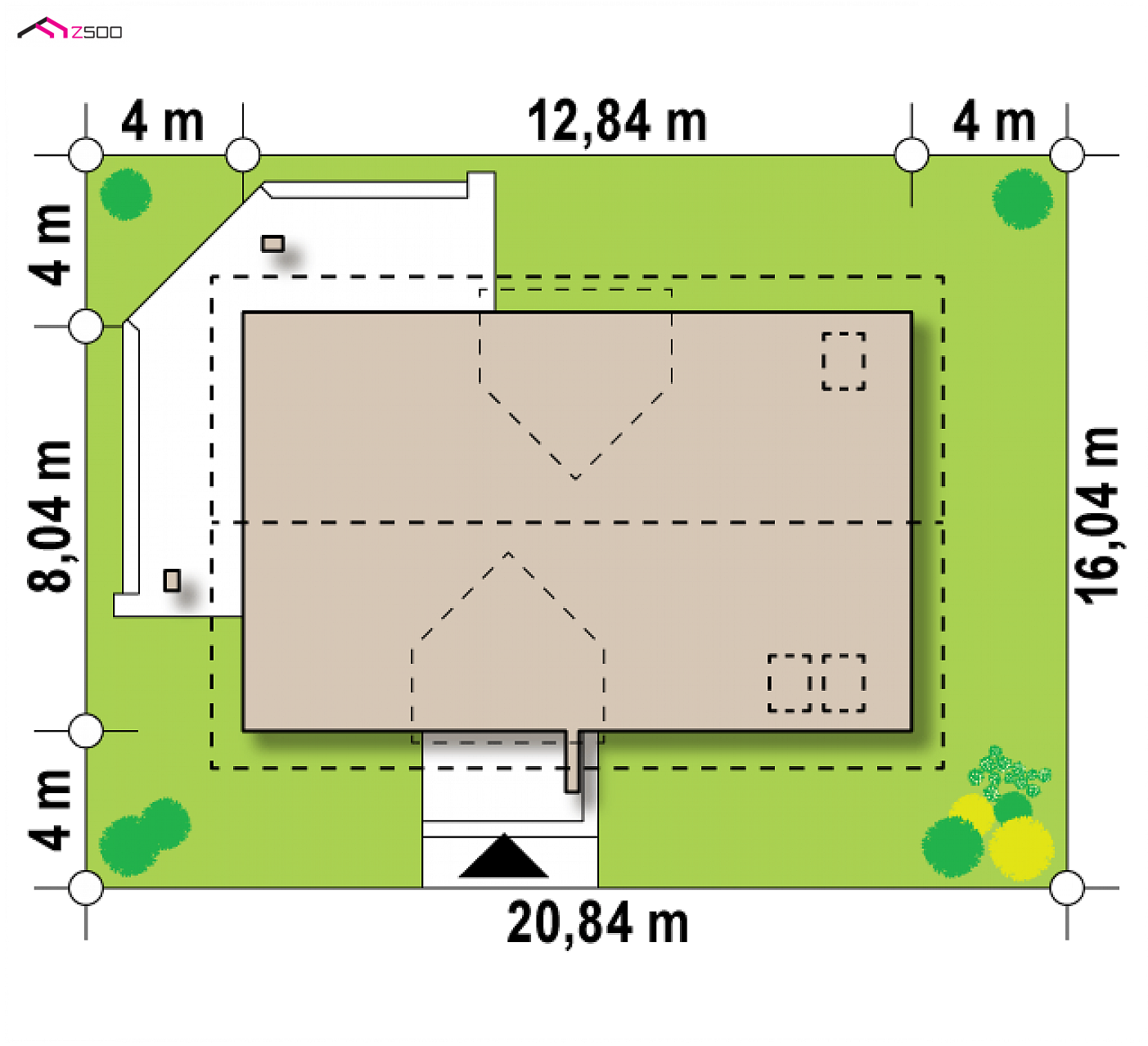

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,84 m
długość
16,04 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
12,84 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
146,0 / 161,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
103,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
399,7 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,79 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
173,27 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,98 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,84 x 16,04 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,4 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
80,8 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z223

wg cennika sekocenbud 2019/03
Ceny średnieCeny minimalne
Stan surowy zamknięty196 507 167 247
Instalacje65 353 55 622
Prace wykończeniowe83 207 70 818
Razem:345 067 293 687
Ten dom możesz postawić metodą gospodarczą za:
241 926,76 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
gotowy projekt domu Z223 – aranżacja wnętrz, Dom z poddaszem użytkowym, dużym P.G i piecem na paliwo stałe
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 970
2 376
Oszczędzasz 594

Z223 jest domem piętrowym z dwuspadowym dachem. Ściany zewnętrzne ozdobione są drewnianymi elementami, co nadaje mu ciekawego i eleganckiego wyglądu.

Na parterze znajduje się przestronny salon, który tworzy jedną przestrzeń z jadalnią i kuchnią. W prawej części budynku zlokalizowano gabinet, łazienkę z miejscem na prysznic oraz duże pomieszczenie gospodarcze. Na piętrze umieszczone są dwa pokoje dla dzieci, duża łazienka oraz przestronna sypialnia dla rodziców z osobną toaletą.

Projekt Z223 to dom, który łączy w sobie piękno i wygodę. Doskonale pasuje do osób szukających ciekawego i praktycznego domu piętrowego.

Projekt dostępny jest także w technologii drewnianej.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1391
  • - TMV-276
  • - SZ5 Z223 CE (DOM OZ7-10)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
2 970
2 376
Oszczędzasz 594

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
