Gotowy projekt domu Zx103 - Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.

Zx103 odbicie lustrzane

Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
2 936
Oszczędzasz 734
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 670
2 936
Oszczędzasz 734
Gotowy projekt domu Zx103 - Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
Gotowy projekt domu Zx103 - Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
Gotowy projekt domu Zx103 - Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
Gotowy projekt domu Zx103 - Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

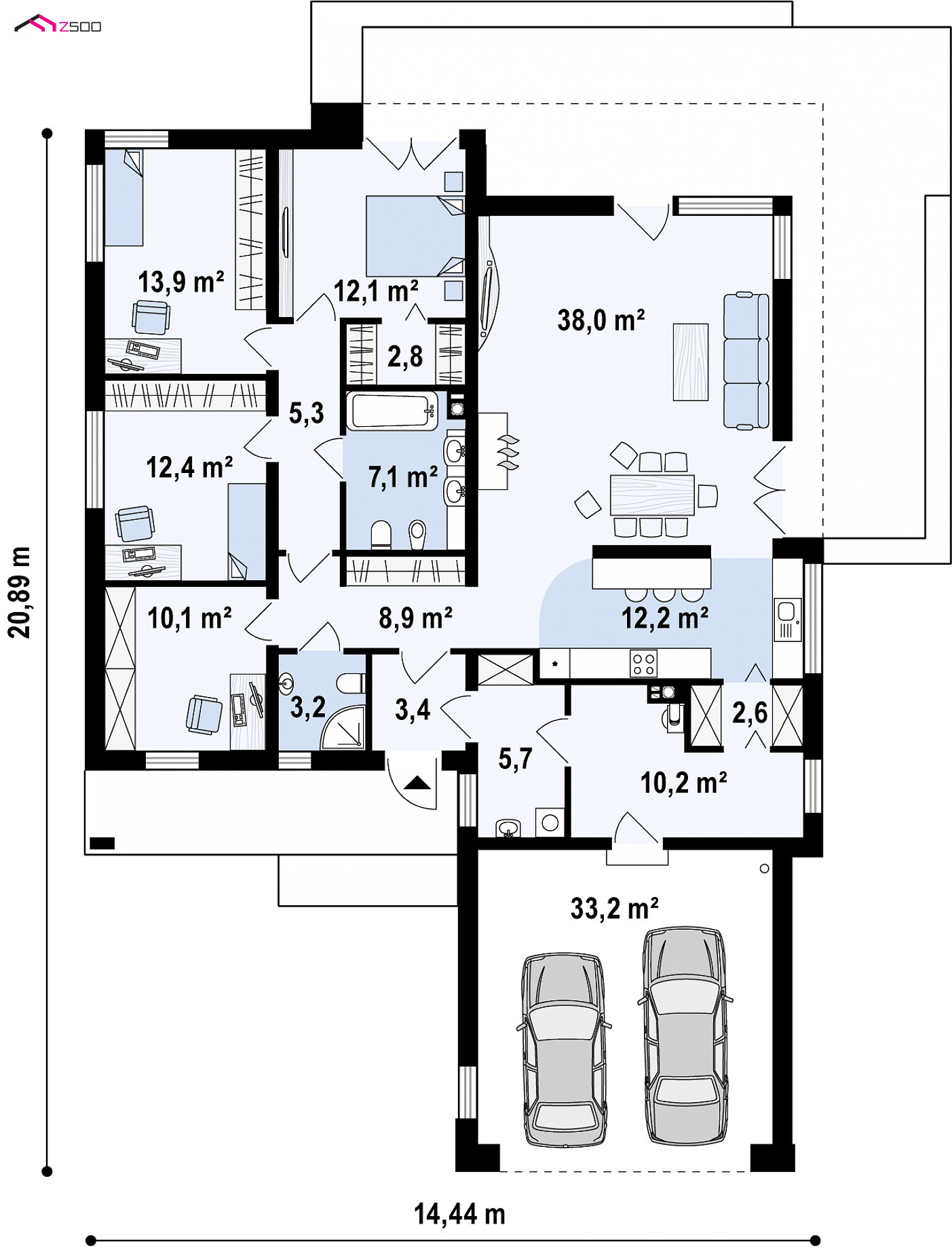

Gotowy projekt domu  - Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.

Parter 148,0 / 181,2

Sień
3,4 m²
Hol
8,9 m²
Łazienka
3,2 m²
Gabinet
10,1 m²
Salon+jadalnia
38,0 m²
Kuchnia
12,2 m²
Spiżarka
2,6 m²
Pom. gosp.
10,2 m²
Pralnia
5,7 m²
Hol
5,3 m²
Pokój
13,9 m²
Pokój
12,4 m²
Pokój
12,1 m²
Garderoba
2,8 m²
Łazienka
7,1 m²
Garaż
33,2 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.

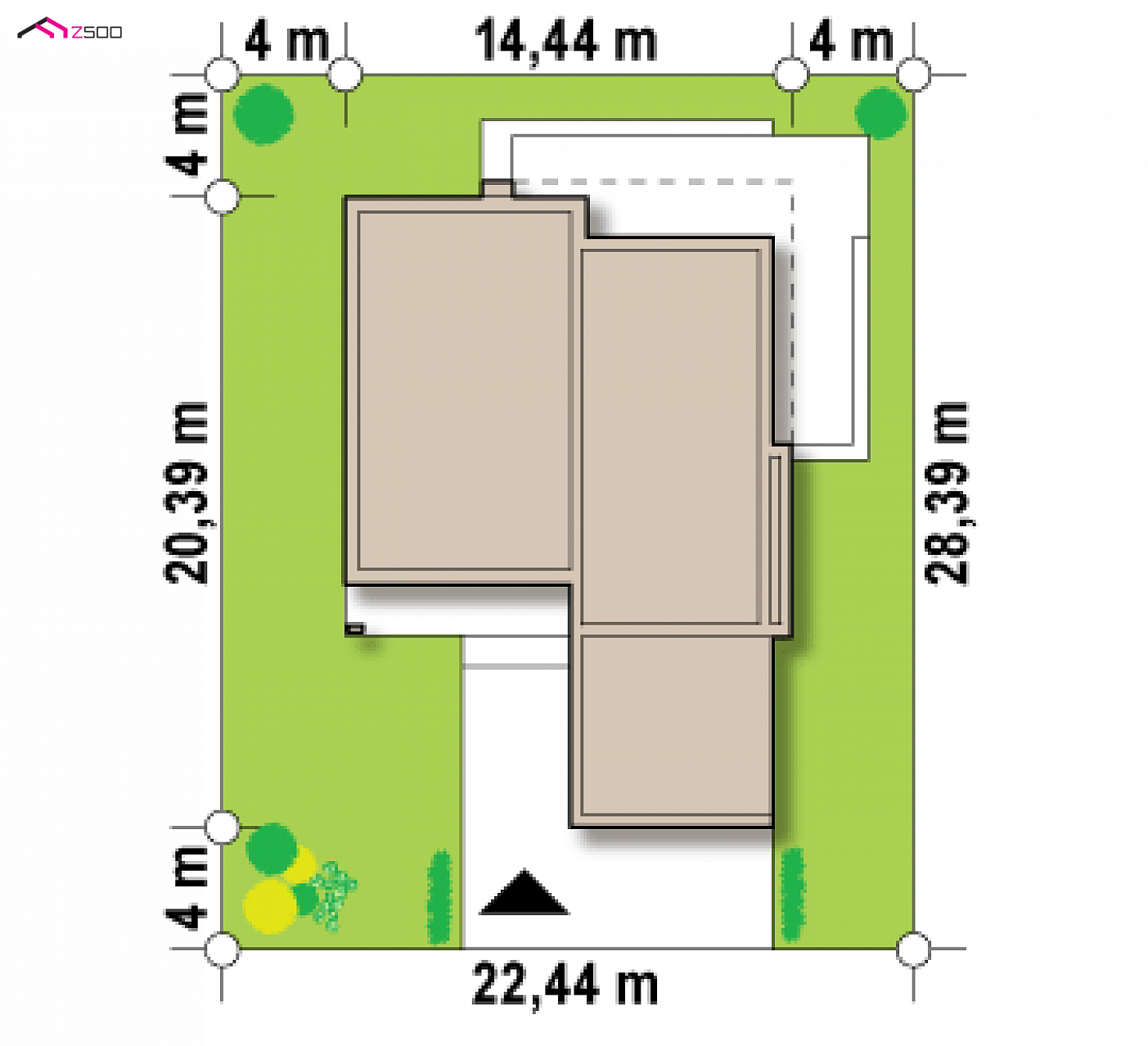

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,44 m
długość
28,39 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
14,44 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
148,0 / 181,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
220,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
33,2 m²
Kubatura
484,6 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,1 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
202 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,44 x 28,39 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
86 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
68 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx103

wg cennika sekocenbud 2016/09
Ceny średnieCeny minimalne
Stan surowy zamknięty222 509 189 377
Instalacje44 420 37 806
Prace wykończeniowe79 433 67 606
Razem:346 362 294 789
Ten dom możesz postawić metodą gospodarczą za:
242 834,53 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
gotowy projekt domu Zx103 – aranżacja wnętrz, Nowoczesny dom z płaskim dachem,czterema sypialniami i garażem dwustanowiskowym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 670
2 936
Oszczędzasz 734

Zx103 to zgrabny parterowy dom z garażem dwustanowiskowym w nowoczesnym stylu. Prosta, kubiczna bryła z płaskim dachem oraz naturalne elementy wykończenia elewacji dodają mu elegancji i wdzięku.

Na 148mkw zaprojektowano wygodne i funkcjonalne wnętrze. Strefa dzienna to obszerny niemal 40mkw salon połączony z częściowo otwartą kuchnią i wyjściem na zadaszony taras. Dużym atutem projektu jest prosta konstrukcja i liczne ścianki działowe, co pozwala niemal dowolnie dopasować powierzchnie pomieszczeń.  W strefie wejściowej zaplanowano miejsce na dużą szafę oraz małą łazienkę i pokój, który może pełnić funkcję gościnnej sypialni lub gabinetu. Z sieni dostępna jest także pralnia z oknem.Dalej wydzielono część nocną z trzema sypialniami oraz ogólnodostępną łazienką. Jeden z pokoi posiada własną sporą garderobę.

Zx103 to ciekawa propozycja dla zwolenników nowoczesnego stylu. Połączenie jasnego tynku i drewna oraz prostych form zadaszenia tarasów tworzą spójną całość o wysokiej estetyce.






Ten projekt występuje na rynku również pod nazwą:

  • - WAE1358
  • - TPN-833
  • - SZ5 Zx103 CE (DOM OZ6-62)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
