Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z292 - Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.

Z292 odbicie lustrzane
Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.

murowany
murowany
dostępność projektu: 3 dni robocze
4 480
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 480

Kto pierwszy ten lepszy!

Pospiesz się! Pozostała tylko jedna sztuka w promocyjnej cenie.
Gotowy projekt domu Z292 - Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
Gotowy projekt domu Z292 - Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.

Parter 47,4 / 84,3

Sień
6,2 m²
Garaż
33,0 m²
Pomieszczenie gospodarcze
4,0 m²
Hol
3,0 m²
WC
1,3 m²
Kuchnia
7,7 m²
Salon+jadalnia
29,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.

Poddasze 62,6 / 82,8

Łazienka
10,7 m² / 13,8 m²
Pokój
12,6 m² / 15,6 m²
Garderoba
2,7 m² / 3,8 m²
Pokój
11,5 m² / 14,3 m²
Pokój
14,3 m² / 18,5 m²
Garderoba
5,4 m² / 6,8 m²
Hol
5,5 m²
Schody
0,0 m² / 4,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.

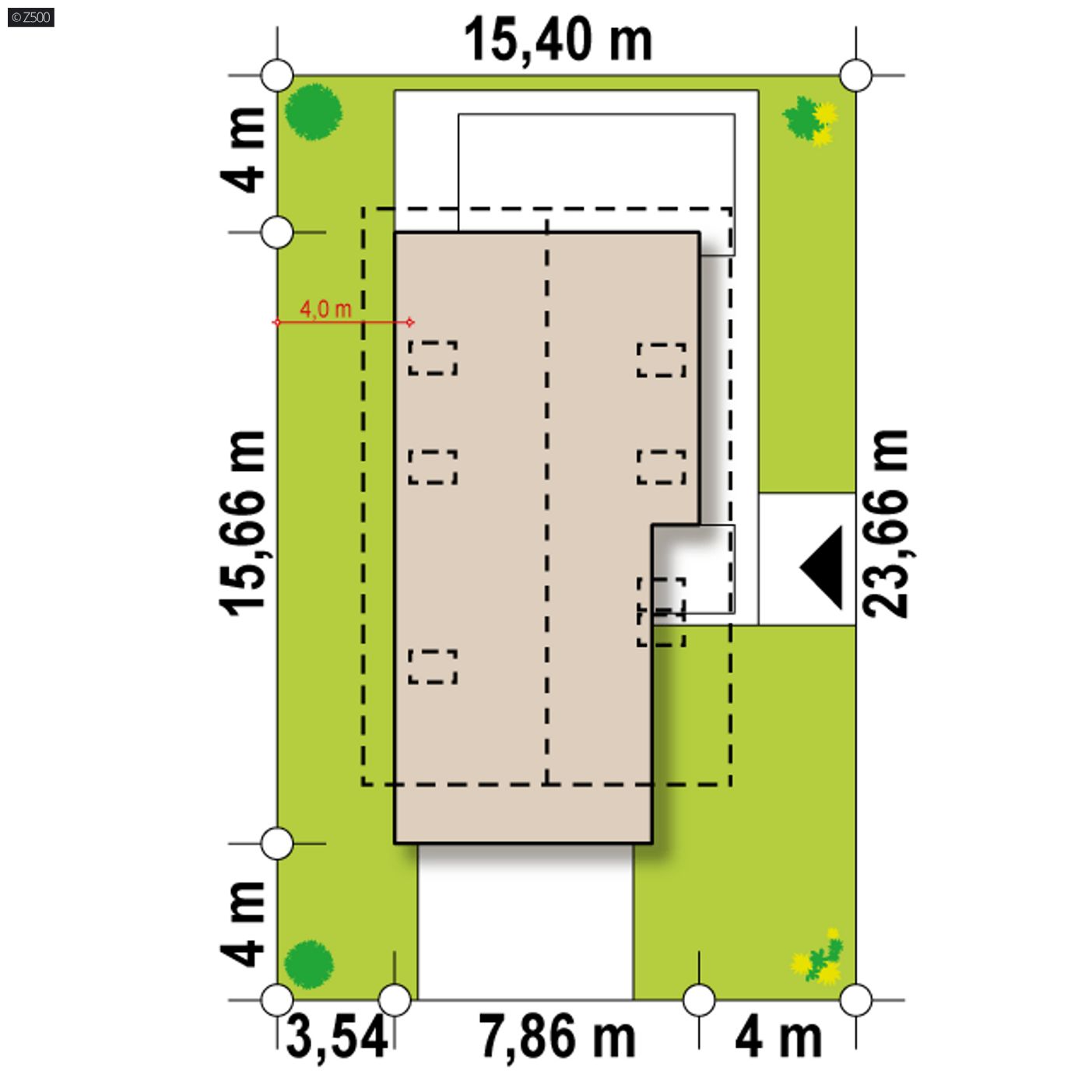

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15,4 m
długość
23,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
7,86 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
110,0 / 167,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
120,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
33,0 m²
Kubatura
444,04 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,68 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
162,81 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,3 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
15,4 x 23,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
żelbetowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
52,91 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
54,16 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
PT3Balkon zewnetrzny (ocieplany)
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z292

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze

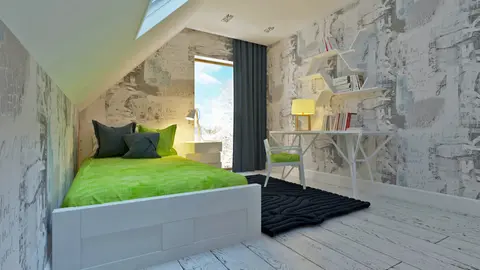

gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
gotowy projekt domu Z292 – aranżacja wnętrz, Idealny, wygodny dom na bardzo wąską działkę, dla dużej rodzinny.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
4 480
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 480

Z292 jest domem jednorodzinnym pasującym na wąską działkę, parterowym z poddaszem użytkowym z garażem dwustanowiskowym od frontu. Prosta bryła domu o nieskomplikowanej konstrukcji przykryta dwuspadowym dachem pozwoli na szybką i niedrogą budowę oraz późniejszą eksploatację. Formę domu urozmaica wysunięty z przedniej części garaż, nad którym zaprojektowano balkon, oraz zadaszenia wejścia głównego oraz tarasu. Jasną, stonowaną kolorystykę ozdabiają drewniane płyty elewacyjne oraz ażurowe kolumny "podtrzymujące" zadaszenie nad tarasem.

Główną zaletą projektu jest podział na strefy dzienną i nocną. Do wnętrza przechodzi się przez sień, przez którą można wejść też do garażu. Hol główny domu prowadzi do salonu, jadalni oraz kuchni osłoniętej niewielką ścianką działową. Przeszklone drzwi prowadzą na częściowo zadaszony taras, który będzie doskonałym miejscem wypoczynku w ciepłe popołudnia.

Strefę nocną stanowi poddasze składające się z trzech dużych sypialni, wspólnej garderoby oraz łazienki. Z każdego pokoju można wyjść na balkon z widokiem na okoliczną naturę.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1352
  • - TVV-554
  • - SZ5 Z292 CE (DOM OZ6-35)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 480

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Artur L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Ile odstają okapy od ściany budynku? Czy ktoś skracał i o ile?

Artur L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, Czy istniej możliwość przeniesienia wjazdu do garażu na ścianę frontową (obok drzwi wejściowych)?

Obsługa klienta

  • Usuń ze znajomych

Do Artur L. : Wydaje się możliwa jednak ostateczną decyzję powinien podjąć architekt adaptujący ( zmian w konstrukcji projektu )

Puchatka
Czy elewacja drewnopodobna garażu pochodzi z oferty konkretnego producenta/dystrybutora? W czyjej ofercie można znaleźć podobne płyty?

Obsługa klienta

  • Usuń ze znajomych

Do Puchatka : Niestety nie podajemy nazw producentów. Klient może wybrać sam producenta "płyt drewnopodobnych".

Adam Uttecht
Witam, czy jest możliwość zmiany dachu na..plaski?
Szukamy domu z płaskim dachem na wąską działkę 16,5m... i ten pasowałby idealnie gdyby miał tylko płaski dach :-)
Pozdrawiam

Obsługa klienta

  • Usuń ze znajomych

Do Adam Uttecht : Na etapie adaptacji może Pan wykonać taką zmianę, jednak trzeba mieć na uwadze że architektura ulegnie znacznej zmianie.

Obsługa klienta

Do Justyna : Witam, oczywiście. Zmiany wprowadza się na etapie adaptacji u swojego wybranego architekta lub przez nasze studio adaptacji. W razie pytań np. o wycenę należy pisać na adres studioadaptacji@z500.pl podać nr projektu, wprowadzane zmiany oraz lokalizację budowy.

Jarek
Czy istnieje jakaś propozycja na inne rozwiązanie elewacji szczytowej tylnej. W moim przypadku byłaby to strona zachodnia domu i obawiam się , że światła byłoby za mało .

Obsługa klienta

  • Usuń ze znajomych

Do Jarek : Innej propozycji nie posiadamy ale jeżeli uważa Pan ze będzie za mało światła to proponuję aby zrezygnować z elementów pełnych i zastąpić je w całości strukturą ażurową.

Obsługa klienta
Do Radosław Kot : Trzeba taką zmianę wprowadzić na etapie adaptacji u dowolnego architekta lub w Studio Adaptacji.
W razie dodatkowych pytań proszę śmiało o kontakt.
info@studioadaptacji.pl
(+48) 722 000 500

Radosław Kot
DoObsługa klienta: Żeby to było takie proste. Pozwolenie zostało wydane w marcu i kondygnacja już stoi a po głowie mi chodzi dom w stylu "klasycznie nowoczesnym"

Beata
Witam, domek juz ma fundamenty a w poniedziałek zaczynamy murowanie;) Chciałam bardzo prosić o jakąś wizualizację wnętrza... może chociaż kuchnia i salon??? albo łazienka na piętrze? zainteresowanie domkiem widzę że jest spore więc i wizualizacja wnętrza by się na pewno przydala:) Pozdrawiam i czekam z nadzieją na jakieś propozycje

Bmarcinski
Witam, zakupiłem w styczniu ten projekt przez biuro. jest wspaniały tylko jak rozwiązać czy może już macie. Chodzi o toaletę nad salonem w pionie schodzi rura obok okna :(i jeszcze pod sufitem :( .... chyba jakaś masakra. rozumiem garaż, kotłownia ale nie w salonie... proszę o info. czytałem posty niżej i czy coś da radę zmienić? ?? 13 czerwca zaczynamy :) Bartosz MArciński tel.784-703-803

Michał
Witam, jaki mniej więcej koszt budowy brutto systemem gospodarczym przewiduje projektant?
Czy da się zaadaptować ten projekt na działkę niespełna 14 metrową (przyjmując że na działce poniżej 16 m szerokości można budować w odległości nie mniejszej niż 1,5 m od granicy) WIdzę że nie ma okien po jednej stronie więc teoretycznie chyba tak?

Bmarcinski
Czy mozemy do tego domu poprosic o spis ilosci potrzebnych materiałów? Czy dysponuja Panstwo takim zestawieniem i moge poprosi o przeslanie go na maila bmarcinski@wp.pl
Z góry bardzo dziekuję :D

Bmarcinski
aha dziękuję za odp. a jak wygląda przystosowanie kotłowni na paliwo stałe ?? kocioł na miał/ eko groszek ?

Obsługa klienta
Do Bmarcinski : Zależy od rodzaju pieca - jego parametry wpływają na minimalną powierzchnię pomieszczenia. Zmianę wykonuje się na etapie adaptacji.

Przemysław Paprocki
Czy można zaadoptować kotłownie pod piec na paliwo stałe ( ekogroszek itd. ) tak aby wejście było tylko z garażu a nie z wiatropolu. Czy poddasze można podnieść w górę o około 40-60 cm aby było więcej powierzchni użytkowej. I czy jest możliwość zmiany pomieszczeń na poddaszu. Chciałbym największą sypialnie mieć połączona z oddzielną garderobą i łazienką. Do tego pozostawić w ilości 2 pokoje i łazienkę wspólną kosztem garderoby wspólnej.

Beata Lewińska
Witam.Kupiłam projekt tego domu w biurze projektowym,bardzo nam się spodobał i pasuje do działki jaką mamy.Ale po analizie rysunków jakie są dostępne na stronie przez projektanta okazało się że wanna w łazience na poddaszu jest dziwnie ustawona na oknie a ono ma wysokość chyba 2 m ,nie ma komina wentylacyjnego na dachu wychodzącego z kuchnii i jak rozwiązać przeprowadzenie rury kanalizacyjnej z toalety na poddaszu umieszczona jest centralnie nad salonem.Nie wiem czy podwieszany sufit wytłumi mało ciekawe odgłosy.Czy za ewentualne poprawki będę musiała dodatkowo zapłacić ?.Beata L.

Obsługa klienta
Do Beata Lewińska : Witam Pani Beato,
dziękujemy za zgłoszone nam uwagi - zaraz je przeanalizujemy i ewentualnie w przypadku potwierdzenie nieprawidłowości zaaktualizujemy Pani dokumentację.
Proszę w tym celu wysłać nam maila na projekty@z500.pl

Obsługa klienta
Do Beata Lewińska : .. Ah Pani Beato - nie napisała Pani, że projekt jeszcze do Pani nie dotarł :)

Uwaga odnośnie okna i wanny została już wykryta na etapia opracowania technicznego, także docelowo otrzyma Pani zaaktualizowaną dokumentację.
Przy dobrej izolacji pionu kanalizacyjnego nie wpowinno być problemów.
Wentylacja w kuchni jest i będize w dokumentacji. Docelowo można ją wykonać jako wywiewki lub jako komin.

Beata L.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Beata Lewińska : Witam i dziękuję za odpowiedź.Dokumentacji nie mam ponieważ wszelkie formalności łącznie z zakupem planów zleciłam firmie.Były to jedynie sugestie na podstawie rysunków zamieszczonych na stronie internetowej o której wspomniałam wcześniej.A tak na marginesie jestem ciekawa jak rozplanowano łazienke.Dalej jestem skłonna przenieść ją w inne miejsce.Beata L.
