    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

    Z542 odbicie lustrzane

    Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie
    drewniany
    nowość!
    drewniany
    nowość!
    lustrzane odbicie

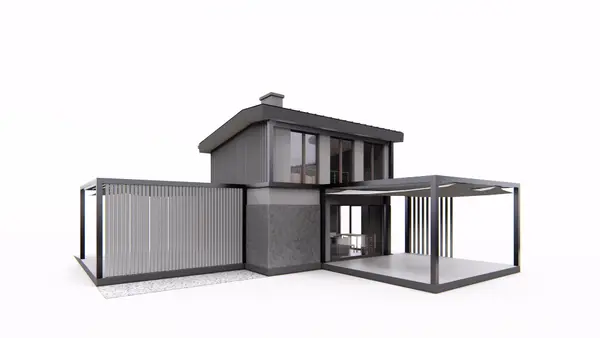

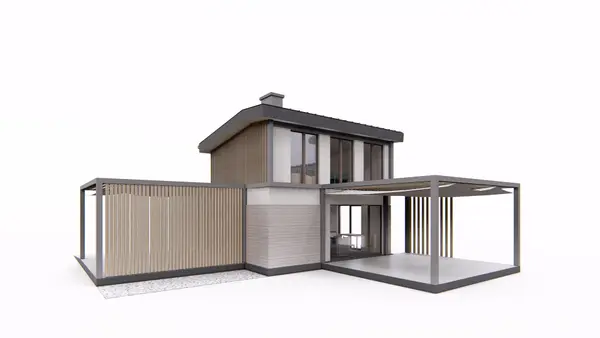

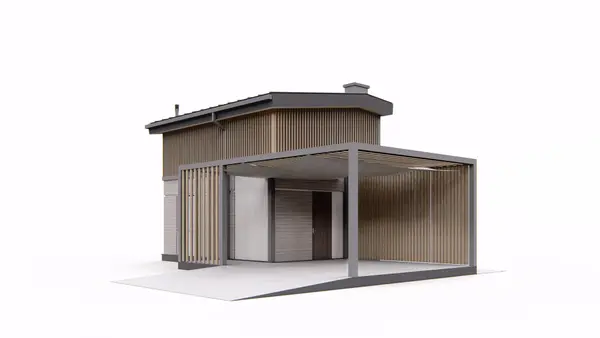

    Gotowy projekt domu Z542 - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie
    Gotowy projekt domu Z542 - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie
    Gotowy projekt domu Z542 - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie
    Gotowy projekt domu Z542 - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie
    Gotowy projekt domu Z542 - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie
    Gotowy projekt domu Z542 - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie

    Parter 27,7

    Salon+jadalnia
    17,5 m²
    Łazienka
    4,1 m²
    Sień
    6,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie

    Poddasze opcjonalnie

    Poddasze opcjonalne - oznacza, że w danym projekcie istnieje możliwość zaadaptowania kondygnacji nad stropem na powierzchnię mieszkalną, użytkową lub strych w zależności od ostatecznego przeznaczenia przestrzeni bezpośrednio pod dachem. Zaadaptowanie kondygnacji wymaga każdorazowo naniesienia na projekt koniecznych modyfikacji tj. konstrukcyjnych, architektonicznych oraz instalacyjnych, które należy przeprowadzić na etapie Adaptacji Projektu do działki przez osoby uprawnione.

    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Budynek rekreacji indywidualnej o powierzchni zabudowy 35m2 na zgłoszenie

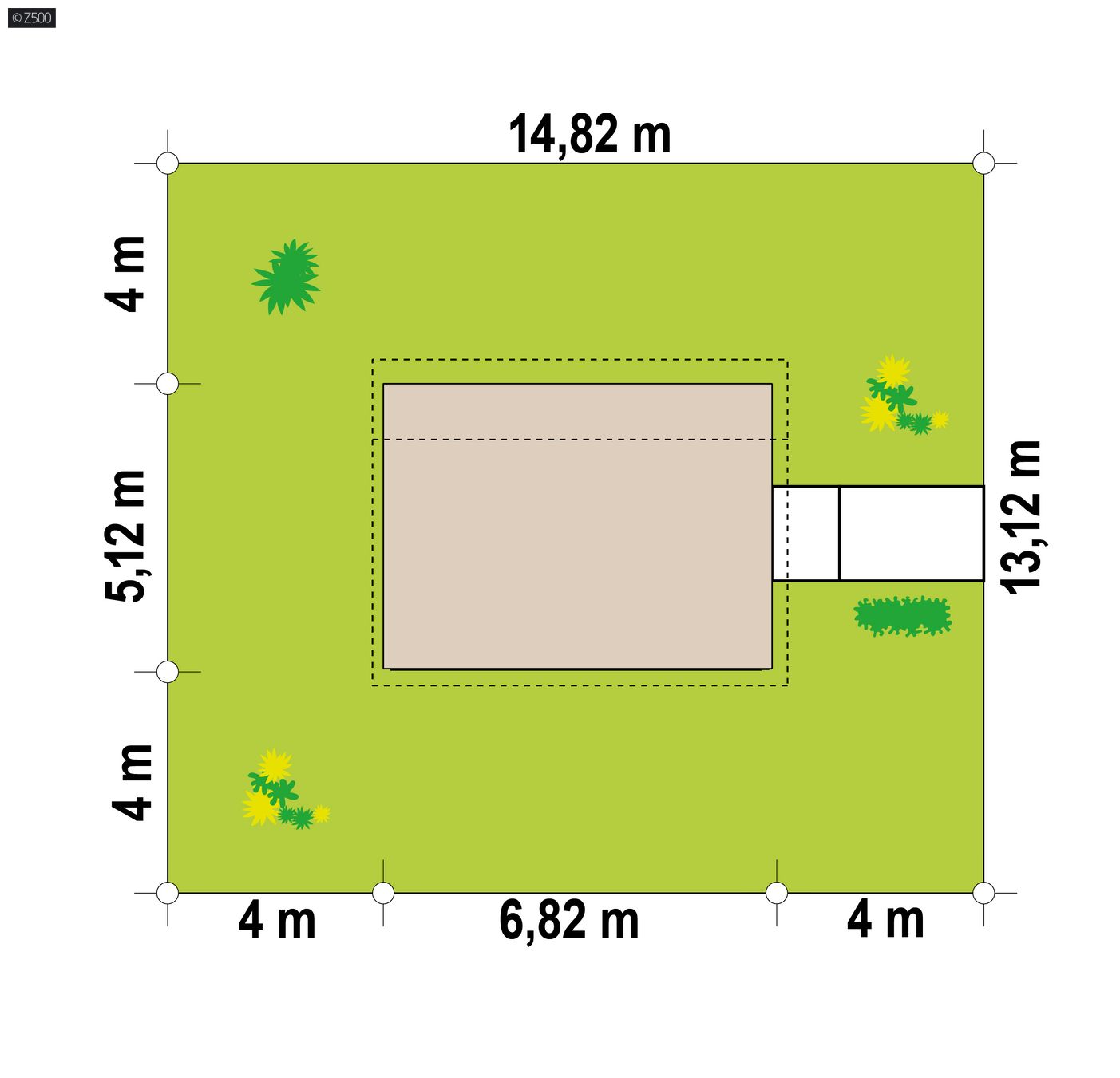

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    14,82 m
    długość
    13,12 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    6,82 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    27,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    35,0 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    83,61 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Kąt nachylenia dachu
    8° / 5°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    47,54 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    14,82 x 13,12 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    drewniany
    Strop (piętro)
    drewniany
    Dach
    blachodachówka
    technologia
    drewniany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność


    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    MW2Ściana działowa
    PG1Posadzka mieszkania na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z542

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 83 547  55 698

    50%35%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    drewniany
    nowość!
    drewniany
    nowość!
    lustrzane odbicie
    Parterowy domek letniskowy 35m2 posiada antresolę, która może być później zaadaptowana na różne potrzeby inwestora. Antresola świetnie nadaje się go zagospodarowania jako wydzielona strefa nocna domku, wówczas cały parter można przeznaczyć na wspólną strefę dzienną. Dom nie przekracza powierzchni zabudowy powyżej 35m2 i nie wymaga pozwolenia na budowę. Należy mieć na uwadze, że w przepisach określono maksymalne ilość takich domków na działce i przewidziano, że na działce o powierzchni 500 m2 można postawić tylko jeden domek letniskowy 35m2 na zgłoszenie. Budynek musi spełniać zapisy Miejscowego Planu Zagospodarowania Przestrzennego.
    .

    Co zawiera ten parterowy Projekt Domu rekreacji indywidualnej?

    1. BRANŻĘ ARCHITEKTONICZNĄ – POTRZEBNĄ DO ZGŁOSZENIA W URZĘDZIE

    Opis techniczny obejmuje założenia funkcjonalne budynku, zestawienia podstawowych wielkości oraz przyjęte rozwiązania technologiczno-materiałowe.

    Część rysunkowa przedstawia rzuty domu, przekroje, elewacje, zestawienie stolarki okiennej i drzwiowej.

    2.BRANŻĘ KONSTRUKCYJNĄ – NA POTRZEBY WŁASNEJ REALIZACJI BUDYNKU

    Opis konstrukcji obejmuje założenia konstrukcyjne oraz przyjęte rozwiązania technologiczno-materiałowe.

    Część rysunkowa przedstawia rozwiązania techniczne wszystkich rzutów kondygnacji w tym fundamentów oraz rysunki detali konstrukcyjnych.

    Projekt zawiera branże instalacyjną. Dokumentacja może posłużyć do przygotowania tylko jednej dokumentacji budowlanej w celu realizacji tylko jednej inwestycji. Projektu nie można wykorzystać ponownie lub wybudować na jego podstawie kolejnego budynku. Projekt nie zawiera wiaty ogrodowej i garażowej na wizualizacji pokazana jest możliwość rozbudowy domku.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
