    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z4 - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.

    Z4 odbicie lustrzane

    Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.
    koncepcja
    koncepcja
    koncepcja
    koncepcja
    lustrzane odbicie
    Gotowy projekt domu Z4 - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.
    przestronny salon
    wydzielona kuchnia
    zadaszenie nad wejściem

    Parter 56,6

    Sień
    3,1 m²
    Hol
    3,2 m²
    Kuchnia
    8,9 m²
    Salon+jadalnia
    34,8 m²
    Pom. gosp.
    6,6 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.
    dobrze doświetlone poddasze (lukarny)
    opcja zbliźniaczenia
    ustawna łazienka

    Poddasze 38,6 / 53,3

    Hol
    5,1 m²
    Pokój
    9,6 m² / 12,9 m²
    Pokój
    10,5 m² / 14,1 m²
    Pokój
    5,6 m² / 10,8 m²
    Łazienka
    7,9 m² / 10,4 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.

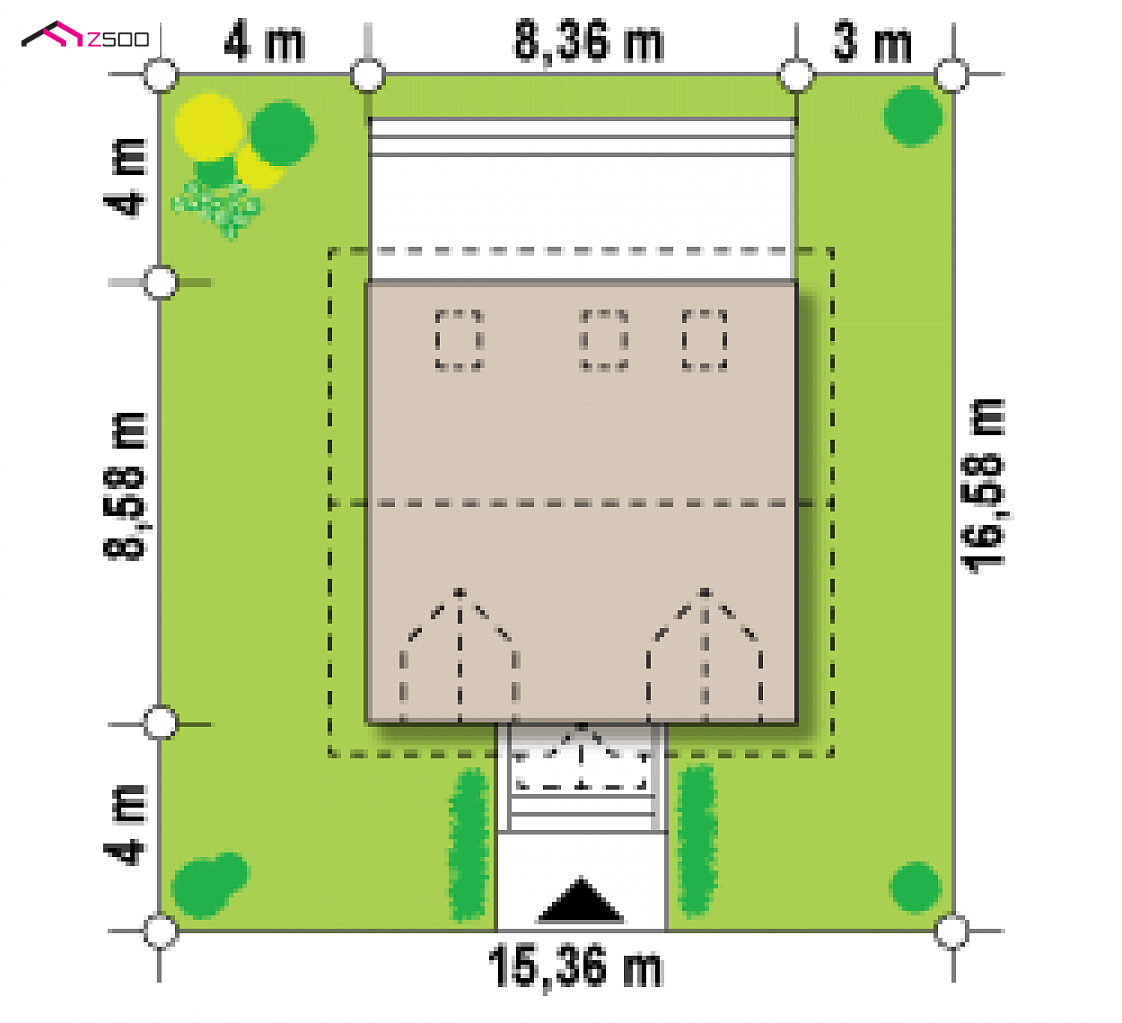

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    16,36 m
    długość
    16,58 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    8,36 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    95,2 / 109,9 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    71,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    266,4 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,14 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    42°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    134 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,67 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    16,36 x 16,58 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • II obciążenia wiatrem
    • II strefy obciążenia śniegiem
    • I sfery przemarzania gruntu.
    • Budynek zaliczono do I-ej kategorii geotechnicznej

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z4

    wg cennika sekocenbud 2 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 243 007  162 005

    47%35%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Z4 – aranżacja wnętrz, Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.
    gotowy projekt domu Z4 – aranżacja wnętrz, Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    koncepcja
    koncepcja

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.
    Gotowy projekt domu  - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.

    Dom Z4 na pewno spodoba się tym którzy szukają budynku małego, prostego, funkcjonalnego oraz taniego w budowie i eksploatacji. Prosta, zaplanowana na rzucie zbliżonym do kwadratu bryła budynku przekryta jest dwuspadowym dachem. Elewację frontową urozmaicają dwie lukarny, a wejście do budynku podkreślono małym daszkiem.

    Układ wnętrza domu – mimo niewielkiej powierzchni jest bardzo funkcjonalny. Na parterze usytuowano obszerny pokój dzienny z przejściem do kuchni. Salon, w którym znajduje się centralnie umieszczony kominek połączony jest jedno-przestrzennie z aneksem jadalnym.

    Projekt domu dostępny jest w kilku wersjach: z tarasem bocznym, z wykuszem w jadalni. Posiadamy wersję z garażem lub wiatą. Dostępna wersja w odbiciu lustrzanym


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1003
    • - TFI-918
    • - SZ5 Z4 CE (DOM OZ1-38)
    Gotowy projekt domu  - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.
    Gotowy projekt domu  - Mały tradycyjny dom z dachem dwuspadowym i zgrabnymi lukarnami na poddaszu.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    koncepcja
    koncepcja

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Marta
    Witam chciałabym się dowiedzieć na temat realizacji z4 z garażem wysuniętym do przodu od budynku czy dużo zmian było wprowadzanych? będę wdzięczna za odpowiedz :)

    Damian
    Dlaczego nie ma nigdzie informacji że na "lustro" trzeba czekać dodatkowo 2tyg??? Jest to bardzo mylące i nie uczciwe z Państwa strony;//

    Artur
    Witam czy mozna gdzies kogos odwiedzic by obejrzec na zywo mieszkanie? Prosze o kontakt rybka1234@op.pl badz 510743913 z gory dziekuje

    Maciej Jankowski
    Nareszcie zdjęcia na żywo Z4. Są pomocne w zobrazowaniu metrażu pokoi oraz pokazują jak funkcjonalna jest :4" dla kilku osobowej rodziny. Szkoda tylko że zbyt duży kominek zabiera cenne metry salonu...Pozdrawiam

    Aleksandra
    Witam! Czy ktoś budował ten dm w wersji murowanej? Jaki był całkowity koszt (stan surowy zamknięty)? Koszty wykończenia?

    Maciej Jankowski
    ps.Całkowity koszt materiałów pod ławy i fundamenty-16.590 zł , czyli zbliżone do wyceny , która jest na stronie z500

    Maciej Jankowski
    Dzień dobry wszystkim ,podaję zestaw materiałów i kosztów ,które ponieśliśmy na zrobienie ław oraz fundamentów...
    1. pręt zbrojeniowy fi 12 300kg-975 zł (3,25 kg)
    2. drut wiązałkowy 1,2 mm - 15 kg-78 zł
    3. beton b20 12m3 + pompa ,beton b10-6m3- całość - 4.600
    4. kostka betonowa 100szt 10/20/6 - 70 zł
    5. cement 1,5 tony- 420 zł
    6. wapno w płynie 15 l - 36.00
    7. bloczki fundamentowe 900 szt -2.367 (zakup w styczniu u producenta)
    8. piach do murowania 15 ton -210 zł (bez Vatu ,zakup w żwirowni)
    9. piach do wypełnienia fundamentów około 60 ton -500 zł (również bez Vatu)
    10. papa termo zgrzewalna podkładowa 4,2 mm -3 rolki - 257.25 zł
    11. folia do izolacji poziomej -59.50 zł 1m szer.
    12. izobit na bazie rozpuszczalników 3x18 kg - 253.80 zł
    13. izobit na bazie wody 3x18 kg - 138.12 zł
    14. styropian 8 cm.gr. 3m3 - 502 zł
    15. klej do styropianu 3x18 kg -47.97 zł
    16. klej do siatki 100 kg - 78.72 zł
    17. siatka elewacyjna 60m2- 132 zł
    18. narożniki z siatką 20 szt x 2,5 m -41.80 zł
    19. folia kubełkowa 50m2 - 227 zł
    20. rury kanalizacyjne fi 110,fi 160 (kolanka złączki .redukcje itd.) -517 zł
    Zamiast pręta fi 6 ,kupiłem gotowe strzemiona budowlane 170 szt -209 zł ( wychodzi taniej niż kupno pręta) Wszystkie kwoty są cenami brutto. Wysokie są natomiast koszty transportu trzeba dobrze szukać (godziny spędzone w internecie-opłaca się ,bo konkurencja w transporcie jest duża...) Myślę, że pomogłem pomóc się podzielić informacjami...

    Iwona
    Koszty , które na dzień dzisiejszy poniesliśmy to ...
    1. Formalnosci do warunków zabudowy (500zł) - poleciliśmy je firmie.
    2. 47,13 zł za zapewnienie dostawy wody i kanału
    3. Mapa do celów projektowych 560 zł
    4. Projekt 1790zł
    5. Adaptacja 1300zł
    - likwidacja słupa
    - luksfery na klatce
    - ścianka kolankowa 1,2cm
    i kilka innych detali
    Jeszcze pare dni ..podopinamy na ostatni guzik i składamy:)

    Ps: Ceny na śląskie

    Iwona
    witam. Ja mam pytanko dotyczące tego nieszczesnego słupa w salonie... Czy można sie go jakos pozbyc badz przesunac bardziej "pomiędzy" schody?

    Obsługa klienta
    Do Iwona : Słup jest tu dość istotny, pełni rolę konstrukcyjną.
    Można oczywiście zmienić konstrukcję na etapie adaptacji.

    Obsługa klienta
    Do Iwona : Rozumiem, że chodzi o zmianę na strop drewniany?
    Drastycznej różnicy raczej nie będzie, ale przy poddaszu użytkowym praktyczniejszy będzie gęstożebrowy - drewniany podczas intensywnego użytkowania bardziej pracuje, ugina się, w efekcie "skrzypi" itp.

    Iwona
    Kurcze.. :) Chodzi o zmiane konstrukcji tak zeby nie było tego słupa w salonie:) Drewniany raczej nie wchodzi w gre

    Obsługa klienta
    Do Iwona : Aaa...to na etapie adaptacji :)
    Konstruktor musi policzyć ile zbrojenia i jak dużą belkę wstawić zamiast słupa, żeby się nie zawaliło...W porównaniu z kosztem całego stropu to mała różnica.

    Iwona
    Chciałabym uniknąc tego słupa i skłaniam sie do zmiany w konstrukcji stropu..tylko własnie najbardziej sie boje ze wtedy koszty budowy bujda Hen w góre:/

    Obsługa klienta
    Do Jozek : Prosimy o przesłanie zdjęć również do Z500.
    Chętnie zamieścimy je na naszej stronie!

    Selius
    Witam ponownie



    Jestem juz w trakcie budowy swojego wymarzonego domku, a raczej juz jego wykanczaniu :)



    Ze zmian jakie zrobilismy to:

    - zmniejszenie kuchni wzgledem przesuniecia szafy w wiatrolapie

    - zrobienie oddzielnych dzwi z pomieszczenia gospodarczego z wiatrolapu i wydluzenie go o 30 cm

    - skasowanie dzwi z lazienki do pom. gospodarczego

    - wydluzenie lazienki razem z pomieszczeniem gospodarczym o 30 cm

    - wydluzenie balkonu o 15 cm

    - powiekszenie daszka nad drzwiami wejsciowymi i dodanie slupkow

    - podwyzszenie scianki kolankowej na pietrze o 15 cm

    - zrobienie stryszku nad calym poddaszem



    Jest jeszcze troche dodatkow za ktore musielismy dodatkowo zaplacic, ale dla zainteresowanych wysle na maila :)



    Jesli jest ktos zainteresowany zdjeciami to moge przeslac kilka na maila z mojej realizacji



    woo - nie widzialem wczesniej Twojego postu, odezwij sie do mnie na maila shrekulec@op.pl to podam Ci namiary na mojego wykonawce



    Moze napisac osoba do ktorej naleza schody na metalowym stelazu oblozone ciemno brazowym drewnem gdzie kupil takie schody i ile kosztowaly? Bo strasznie sie nam podobaja :)

    Maciej Jankowski
    Witam,zakupiłem już projekt -zmiany ,które wprowadziliśmy to likwidacja balkonu , zwiększenie kotłowni względem WC (zmiana ogrzewania , miejsce na piec)...Adaptacja projektu w do lokalnych warunków itd. w tym odrolnienie działki...Suma kosztów z ceną projektu -4190 (adaptacja 2000tys.+VAT) To ceny na Bydgoszcz Pozdrawiam

    Daniel bydgoszcz
    Do Maciej Jankowski : witam rowniez jestem z bydgoszczy czy moglbym prosic pare fotek oraz o kontakt do pana serdecznie pozdrawiam doniel@g.pl
