    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z236 - Dom z poddaszem użytkowym, nowoczesną lukarną i garażem jednostanowiskowym.

    Z236 odbicie lustrzane

    Dom z poddaszem użytkowym, nowoczesną lukarną i garażem jednostanowiskowym.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z236 - Dom z poddaszem użytkowym, nowoczesną lukarną i garażem jednostanowiskowym.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom z poddaszem użytkowym, nowoczesną lukarną i garażem jednostanowiskowym.

    Parter 76,8 / 106,0

    Salon
    28,0 m²
    Kuchnia
    10,7 m²
    Spiżarka
    2,7 m²
    WC
    3,5 m²
    Hol
    10,9 m²
    Gabinet
    12,3 m²
    Schowek
    2,3 m²
    Sień
    6,4 m²
    Garaż
    21,2 m²
    Pomieszczenie piwniczne
    8,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, nowoczesną lukarną i garażem jednostanowiskowym.

    Poddasze 80,5 / 105,7

    Łazienka
    4,8 m² / 9,2 m²
    Łazienka
    9,0 m² / 13,1 m²
    Pokój
    17,3 m² / 22,6 m²
    Pokój
    17,6 m² / 21,8 m²
    Pokój
    20,9 m² / 25,0 m²
    Garderoba
    3,1 m² / 6,2 m²
    Hol
    7,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom z poddaszem użytkowym, nowoczesną lukarną i garażem jednostanowiskowym.

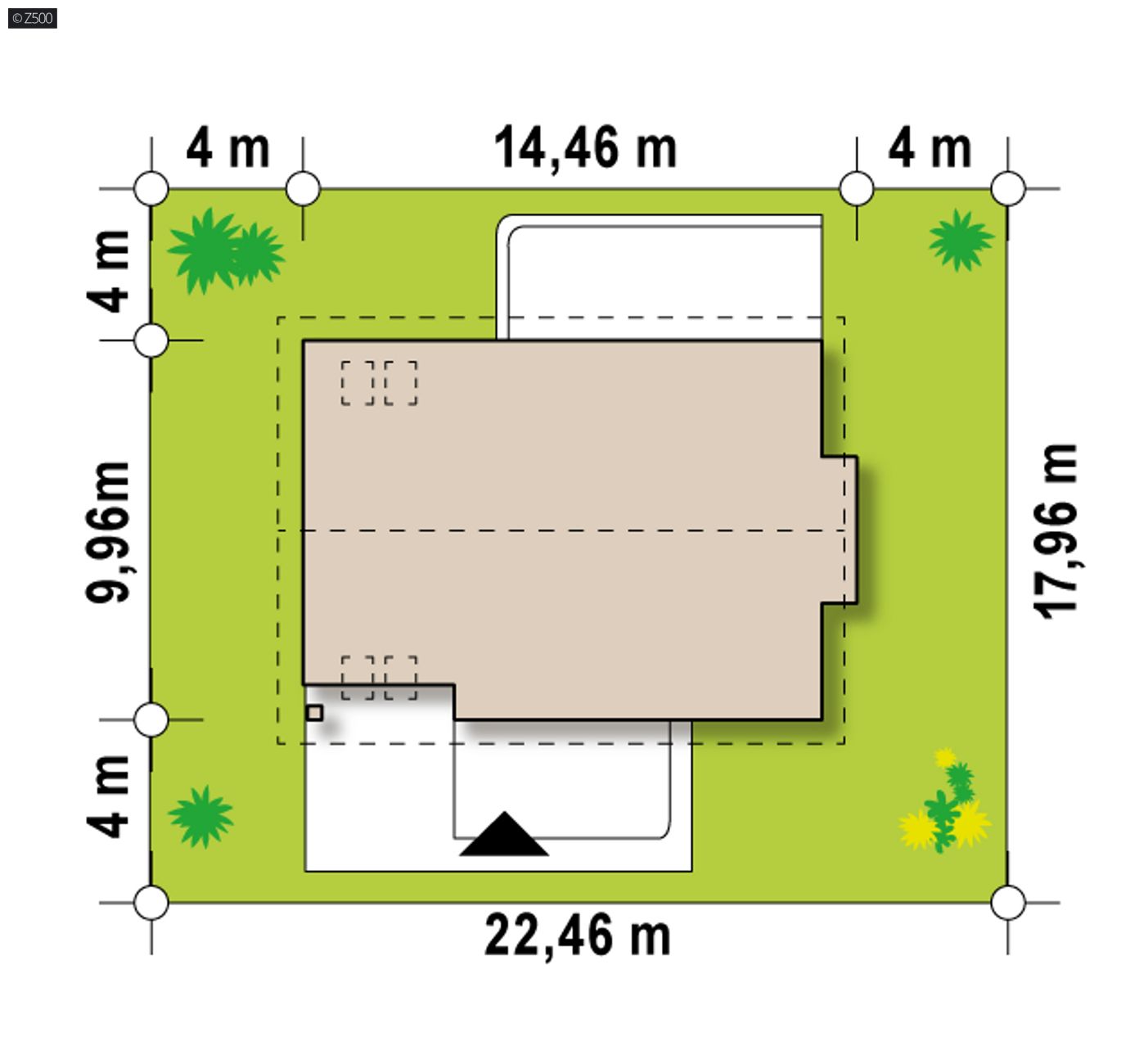

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,34 m
    długość
    17,84 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    14,34 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    157,3 / 211,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    135,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    21,2 m²
    Kubatura
    535,89 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,94 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    38° / 5°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    190 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,72 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    22,34 x 17,84 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z236

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 335 361  223 574

    48%40%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany

    Projekt Z236 to dom jednorodzinny z poddaszem użytkowym i garażem jednostanowiskowym. Brązowa dachówka i drewniane elementy elewacji doskonale współgrają z jasnymi barwami ścian i tradycyjną bryłą domu.

    Główną część domu stanowi przestronny salon z wykuszem i z dużymi powierzchniami przeszkleń, które sprawiają, że pomieszczenie jest jasne i naturalnie doświetlone. Salon został częściowo oddzielony od kuchni, poprzez umieszczenie na środku części dziennej, funkcjonalnej spiżarni.Na parterze znajduje się również pokój, łazienka z prysznicem, schowek i sień z przejściem do garażu, na którego tyłach zlokalizowano duże pomieszczenie gospodarcze na każdy rodzaj paliwa.

    Poddasze to trzy duże, wygodne sypialnie, w tym jedna z własną łazienką i wyjściem na balkon, z którego jest widok na ogród. Garderoba pomieści szafy na ubrania i buty oraz pomocnicze urządzenia gospodarcze. Łazienka jest doświetlona oknem z lukarny, która powiększa przestrzeń użytkową pomieszczenia.

    Z236 to propozycja dla osób lubiących innowacyjne rozwiązania. Funkcjonalny układ i pełna gama pomieszczeń zapewnią komfort użytkowania wszystkim domownikom na długie lata.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1245
    • - TRU-616
    • - SZ5 Z236 CE (DOM OZ4-72)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Arek
    Jak na razie jest to dla mnie Top 1 jeżeli chodzi o pracownie z500. Chyba najbardziej dopasowany do potrzeb mojej rodziny. Czy ktoś może wybudował ww. dom w Wielkopolsce? Z miłą chęcią bym obejrzał efekt końcowy:) Proszę o kontakt na podanego maila - z góry dziękuje.

    Dariusz K.
    Ja zakupilem projekt jak nie bylo w opcji garazu na dwa auta.Zrobilem adaptacje projektu na garaz dwustanowiskowy i doprojektowalem piwnice.Po zapytaniu o koszt budowy w paru firmach cena wacha sie od 280.000 do 320.000tys. zlotych za stan surowy zamkniety.Projekt super ale drogi.Mysle czy go nie odsprzedac i kupic cos mniejszego....niestety cena zwala z nog...

    Aneta
    Witam
    Pytanie do wszystkich.czy ktos juz wybudowal dom z 236 i bylby chetny do pochwalenia sie swoim domkiem.jestem bardzo ciekawa jak ten projekt wyglada w realu bo papier wszystkiego nie oddaje.lokalizacja nie gra roli.dkrzysztof@poczta.onet.pl

    Dariusz K.
    Witam!
    Czy ma ktos moze wstepny kosztorys budowy tego domu? Albo moze ktos kto juz zaczal budowe wypowiedziec sie cos w tym temacie ile poszczegolne etypy budowy go wyniosly.Bo pytalem firmy budowlane i rozbieznosci w cenie sa olbrzymie. Dziekuje za odpowiedzi ewentualnie prosze jakies info na meila dario.k@t-online.de

    Wojtek.K
    Dzień dobry.
    Czy poza W.M., buduje ktoś wg tego projektu (najlepiej w świętokrzyskim lub w pobliżu)?
    Planuje zakup projektu w odbiciu lustrzanym oraz rozpoczęcie budowy na wiosnę 2014.
    Bardzo proszę o kontakt pod adresem: 9wojtek6+projekty@gmail.com

    Rafal
    witam, jak rozwiazny problem odpływu wody lub sniegu z płaskiej lukarny, cyzm jest kryta lukarna

    Arek
    Do Rafal : W projekcie wyrysowano rynny odprowadzające wodę z lukarny. Wymusza to wykonanie wykończenia dachu lukarn blachą (aby stworzyć delikatne podwyższenie przez które woda nie będzie przelewać się na bok). Pod blachę papa termozgrzewalna. Takie wykonanie zaproponowała mi firma robiąca dach.

    Dariusz K.
    Mam pytanie w sprawie kosztorysu.Chodzi mi o to ze otrzymalem jakis kosztorys ktöry otwiera sie jakims programem testowym RAR ktörego möj komputer nie rusza poniewaz blokuje go antywirus.Pytanie röwniez do Studia Z500: czy moge otrzymac kosztorys w wersji Pdf albo jakims bardziej przystepnym i latwym oraz czytelnym w obsludze pliku.Dziekuje i pozdrawiam

    Dariusz K.
    Pytanie do W.M. i co jak sprawa z bodowä? Buduje Pan dalej? Co Z500 na zaistniale problemy podczas budowy? Problem mnie interesuje gdyz posiadam juz projekt i pozalatwiane mam wszystkie pozwolenia.Dziekuje za odpowiedz.

    Do Elżbieta P. : najpoważniejsze to postawienie ścian fundamentowych niezgodnie z projektem,od strony wejcia 34 a następna równoległa do niej wewnętrzna 32 cm!!! ,pozostałe od 12 do 15 cm , wykusz przesunięty względem osi budynku o 11cm oraz wymurowanie ścian z belitu łączonych na klej niezgodnie z PN tj grubość warstwy kleju w spoinach oraz wypełnienie łączeń klejem/wg normy warstwa pozioma musi być wypełniona w 100%,pionowa w minimum 40%,w moim przypadku w kilkunastu miejscach są prześwity a grubość spoiny w kilku miejscach dochodzi do 1-1,5 cm !!!/. Pomijam "mniejsze"wychwycone w trakcie i usunięte ,np.zbrojenie słupów przy drzwiach tarasowych zostało wykonane w rozstawie ok 1,7 m zamiast 2,8 m;zasypane ściany fundamentowe od wewnątrz bez wykonania izolacji pionowej ;nie zostawiono otworów na drzwi wyjściowe od strony tarasu z gabinetu oraz z pomieszczenia gospodarczego przy garażu/nasza zmiana w adaptacji/;nie wykonane ławy pod kominy zarówno w salonie jak i w pom.gospodarczym oraz pod słup przed garażem.

    Irmina S.
    Do Arek : Witam serdecznie,
    Jestem również zainteresowana tym projektem i chętnie zobaczyłabym w realu.
    Czy istnieje możliwość obejrzenia aktualnego stanu Pana budowy?
    Prosiłabym o kontakt mailowy: nina.16@vp.pl

    pytanie do projektanta:mam zarzut od wykonawcy,że rezygnacja z kanału wentylacyjnego ciągniętego z łazienki na parterze wymaga zgody projektanta i aneksu do pozwolenia na budowę.mam pytanie,czy rzeczywiscie te zarzuty są uzasadnione i czy przeliczenia wymaga -jak to zostało nazwane-dodatkowe uzbrojenie stropu oczywiście związane z dodatkowymi kosztami.zaznaczam ,że budujemy zgodnie z projektem,tj. kanały systemowe schiedel ,dachówka ceramiczna .więźba dachowa bez zmian.

    Arek
    Jak na razie jest to dla mnie Top 1 jeżeli chodzi o pracownie z500. Chyba najbardziej dopasowany do potrzeb mojej rodziny. Czy ktoś może wybudował ww. dom w Wielkopolsce? Z miłą chęcią bym obejrzał efekt końcowy:) Proszę o kontakt na podanego maila - z góry dziękuje.

    Magda
    dzień dobry!czy jest możliwosc zmniejszenia powierzchni pokoju na parterze na rzecz powiększenia powierzchni salonu?czy powierzchnia salonu podana jest łącznie z jadalnia? pozdrawiam:)
    magda

    Obsługa klienta
    Do Magda : Jest możliwość powiększenia pokoju dziennego kosztem gabinetu, tylko trzeba przemyśleć jak zorganizować wejście do gabinetu. Czy wejście ma być od strony salonu, czy pod schodami jednocześnie rezygnując ze schowka pod schodami?

    Magda
    dziękuję za odpowiedź:) prosze tylko jeszcze o informację czy ta powierzchnia 27m salonu jest liczona z częscią jadalnianą czy bez?
    pozdrawiam!
