    Gotowy projekt domu Z232 - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.

    Z232 odbicie lustrzane

    Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z232 - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.
    Gotowy projekt domu Z232 - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.
    Gotowy projekt domu Z232 - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.
    Gotowy projekt domu Z232 - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.

    Parter 58,1 / 81,3

    Sień
    7,2 m²
    Hol
    4,9 m²
    Salon+jadalnia
    25,1 m²
    Kuchnia
    8,1 m²
    Pom. gosp.
    8,2 m²
    WC
    2,3 m²
    Garaż
    23,3 m²
    Spiżarka
    2,3 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.

    Poddasze 55,7 / 74,2

    Hol
    7,9 m²
    Pokój
    10,9 m² / 15,0 m²
    Pokój
    9,3 m² / 13,7 m²
    Garderoba
    6,1 m² / 3,0 m²
    Łazienka
    5,2 m² / 8,5 m²
    Łazienka
    3,2 m² / 5,4 m²
    Garderoba
    2,1 m² / 3,8 m²
    Pokój
    11,0 m² / 16,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Optymalny dom z wysokim poddaszem, dużym p.g oraz garażem.

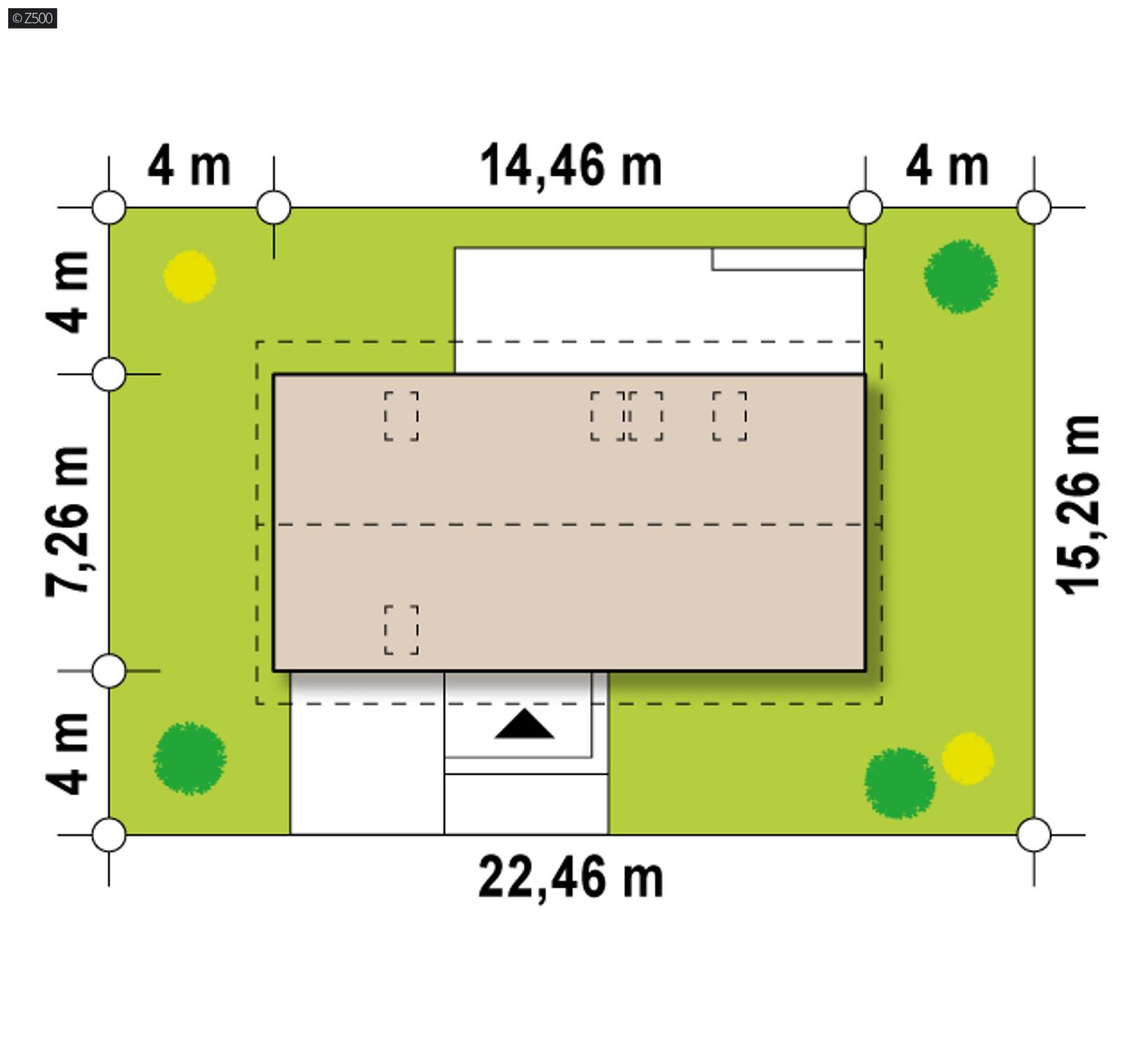

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,34 m
    długość
    15,14 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    14,34 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    113,7 / 155,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    102,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    23,3 m²
    Kubatura
    381,86 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,02 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    157,84 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,93 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    22,34 x 15,14 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)≤ 0,18
    PT1Posadzka tarasu/ podestu wejściowego
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z232

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 256 817  171 211

    53%33%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    Z232 z kolekcji Sagitta to zapowiedź trendu wychodzącego naprzeciw zapotrzebowaniu na domy małe, ekonomiczne, tanie w budowie i utrzymaniu. Zwarta bryła, przemyślany i sprawdzony od lat układ funkcjonalny to serce tego wyjątkowego domu.

    Duże pomieszczenie gospodarcze z własnym wyjściem od strony ogrodu pomieści piec oraz wiele niezbędnych narzędzi.Z pomieszczenia gospodarczego można zrobić pokój gościnny a samo p.g. przenieść do garażu. W ten sposób można łatwo zyskać dodatkowy pokój. Intymnie ulokowany WC może pełnić również rolę pralni, w ten sposób wszystkie prace domowe można wykonywać na jednej kondygnacji. Miejscem odpoczynku jest dobrze doświetlony od strony południowej salon z jadalnią.

    Kuchnię ze spiżarką można wydzielić całkowicie np. przesuwnymi drzwiami z matowym szkłem, dzięki czemu spora ilość światła z salonu i jadalni wpłynie do jej wnętrza. Poddasze mieści 3 sypialnie z czego jedna master bedroom może posłużyć jako sypialnia dla rodziców z własną łazienka i garderobą.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1242
    • - TBB-237
    • - SZ5 Z232 CE (DOM OZ4-86)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Adam Ciemniak
    Świetny projekt, przymierzamy się do zakupu wersji lustrzanej. Pasuje idealnie na naszą działkę. Mam nadzieję, że nie zniknie ze strony przez najbliższy rok :)

    Kasia
    Witam, czy ktoś na pomorzu zrealizował ten projekt? Chętnie obejrzałabym domek, albo chociaż skonsultowała pewne zmiany :) Pozdrawiam

    Anna
    Czy w projekcie zamieszczony jest kominek w salonie? Bo nie widzę. Projekt bardzo mi się podoba lecz bez kominka jakos tak pusto. Czy jest możliwość doprojektowania kominka oraz zmiany ogrzewania na paliwo stale?

    Przemysław Jaśkowiak

    buduje Z232
    Czy ktoś z posiadających projekt ma zestawienie materiałów? Prosiłbym o przesłanie na p.jaskowiak90@wp.pl. Chciałbym to jeszcze porównać z innym projektem, który rozważam

    Kasia P.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, jestem zainteresowana projektem Z232 . Proszę o kontakt osoby, które budują, bądź wybudowały dom według tego projektu. Pozdrawiam

    Pawel S


    Pytanie o: Z115

    Witam, jestem zainteresowany kupnem planów tego domu . Czy w okolicach Łodzi jest jakiś zrealizowany projekt? Pozdrawiam i proszę o odpowiedź. Paweł Szkudlarek



    Obsługa klienta
    Do Marcin Pawliński : Witam Panie Marcinie,
    rozwiązania zadaszenia znajdzie Pan w projekcie(rysunek KS5)

    Renata
    Ponawiam pytanie Pana Darka - czy wersja "modern" zakłada możliwość położenia dachówki ceramicznej? Proszę o szybką odpowiedź.

    Obsługa klienta
    Do Z232 M : W wersji modern jeszcze nikt nie wybudował, natomiast podstawową wersje tak. Nie możemy natomiast podawać danych osób z uwagi na ochronę danych osobowych.

    Darek
    Witam,
    zakupiliśmy projekt Z232 mamy jednak pytanie czy można wykonać deskowanie dachu pokrytego dachówką ceramiczną.

    Grażyna Ł.
    Witam,
    zakupiliśmy projekt Z232 mamy jednak pytanie czy można wykonać ścianki działowe na piętrze z betonu komórkowego 12cm czy przewiduje to nośność stropu.

    Obsługa klienta
    Do Grażyna Ł. : Można zmienić ścianki działowe, ale wcześniej należy to ustalić z projektantem na etapie adaptacji, gdyż strop nie jest przeliczony pod takie rozwiązanie.

    Obsługa klienta
    Do Joanna zielińska : Kominek znajduje się w salonie w pobliżu tv, jego lokalizacja jest zaznaczona na rysunku szczegółowym. Wymiary kotłowni pozwolą na umieszczenie tam pieca na paliwo stałe, zmianę trzeba jednak uzgodnić z architektem na etapie adaptacji.

    Obsługa klienta
    Do Marcin Pawliński : Doprojektowanie piwnicy wykonuje się na etapie adaptacji - architekt adaptujący najlepiej pomoże w tym temacie. Wszystko oczywiście zależy od Pana decyzji , jak będzie wyglądać ta piwnica-czy pod całością budynku czy pod częścią, wejście będzie tylko z zewnątrz, czy może bezpośrednio schodami, jakie pomieszczenia planuje Pan w piwnicy itp. Ciężko nam coś doradzić, gdy nie wiemy nic na ten temat.

    Grzegorz G.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam tez zastanawiamy się nad tym projektem i mamy to samo pytanko co Agnieszka S. czy dałoby się poszerzyć domek o 1 metr ?
    Pozdrawiam.

    Alicja
    Witam
    Mam pytanie odnosnie okien na poddaszu - czy to pojedyncze okno "balkonowe" w najmniejszym pokoju na poddaszu daje wystarczajaco swiatla? Chodzi mi oto, ze o ile w przypadku sypialni mozna sie pogodzic z mniejsza iloscia swiatla, o tyle w pokoju dziecka, to swiatlo jednak jest potrzebne i czy np dodanie okna polaciowego nie byloby tu dobrym rozwiazaniem?

    pozdrawiam

    Obsługa klienta
    Do Alicja : Tak, stosunek powierzchni okna do pow. podłogi netto spełnia wymagania określone w warunkach technicznych (1:8).
    Oczywiście zawsze można wstawić dodatkowe okno na etapie adaptacji.

    Adam Ciemniak
    Świetny projekt, przymierzamy się do zakupu wersji lustrzanej. Pasuje idealnie na naszą działkę. Mam nadzieję, że nie zniknie ze strony przez najbliższy rok :)

    Obsługa klienta
    Do Maja : Nikogo nie lekceważymy; staramy się na bieżąco odpowiadać na wszystkie zapytania, maile, komentarze, a dziennie otrzymujemy ich mnóstwo...
    W sprawach pilnych i nie cierpiących zwłoki polecamy najpewniejszy i najszybszy kontakt telefoniczny :)
    +22 355 15 55

    Maja
    Projekt domu rewelacyjny,oczywiście wersja bez okapów,jeden minus dałabym za niską ściankę kolankową,w związku z powyższym mam pytanie ,czy można ją podwyższyć dodając 50 cm ,czyli dwa bloczki.wydaje mi się, że bryła nie powinna na tym ucierpieć.Co o tych zmianach sądzi autor projektu z 232.Proszę o szybką odpowiedż ,bo sezon budowlany blisko,a ten dom to mój faworyt.

    Obsługa klienta
    Do Maja : Cieszy nas, że projekt się podoba.
    Oczywiście nie ma przeszkód aby podnieść ściankę kolankową o 50cm.
    Wszelkie zmiany można wprowadzić na etapie adaptacji u dowolnego architekta lub w Studio Adaptacji. Wystawiamy zawsze bezpłatną autorską zgodę na dowolne zmiany.
    Pozdrawiamy

    Michal B.
    Kiedy planujecie dodac do projektu propozycje wykonczenia wnetrza? Bardzo jestem ciekawy jak to sie bedzie prezentowalo. P.S> czy tylko mi sie ten projekt podoba, bo jakos komentarzy nei za wiele widze :)))

    Michal B.
    Witam, mam pytanie do wersji EKO tego projektu, gdzie dach jest bez okapow, w jaki sposob przewidujecie rozwiazanie systemu rynien? Przegladam ten projekt od dawna i jakos nie wyobrazam sobie by do takiego typu dachu zastosowac klasyczne rynny...druga sprawa ze spadajacym w zimie sniegiem, spadalby bezposrednio przy bryle domu, jakie rozwiazanie przewidujecie?
