Z166
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z166 - Zgrabny dom z wykuszem i czterema komfortowymi sypialniami.

Z166 odbicie lustrzane
Zgrabny dom z wykuszem i czterema komfortowymi sypialniami.

murowany
murowany
dostępność projektu: 3 dni robocze
4 550
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 550
Gotowy projekt domu Z166 - Zgrabny dom z wykuszem i czterema komfortowymi sypialniami.
Gotowy projekt domu Z166 - Zgrabny dom z wykuszem i czterema komfortowymi sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Zgrabny dom z wykuszem i czterema komfortowymi sypialniami.

Parter 74,8 / 78,4

Sień
3,6 m²
Pomieszczenie gospodarcze
2,9 m²
Kuchnia
6,3 m²
Salon+jadalnia
31,5 m²
Hol
8,6 m²
Pokój
15,3 m²
Garderoba
2,2 m²
Schowek
1,4 m² / 2,2 m²
Łazienka
6,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Zgrabny dom z wykuszem i czterema komfortowymi sypialniami.

Poddasze 58,7 / 81,1

Hol
4,5 m²
Schody
0,0 m² / 4,9 m²
Pokój
15,4 m² / 20,6 m²
Pokój
15,9 m² / 20,6 m²
Pokój
13,4 m² / 17,8 m²
Łazienka
9,6 m² / 12,8 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Zgrabny dom z wykuszem i czterema komfortowymi sypialniami.

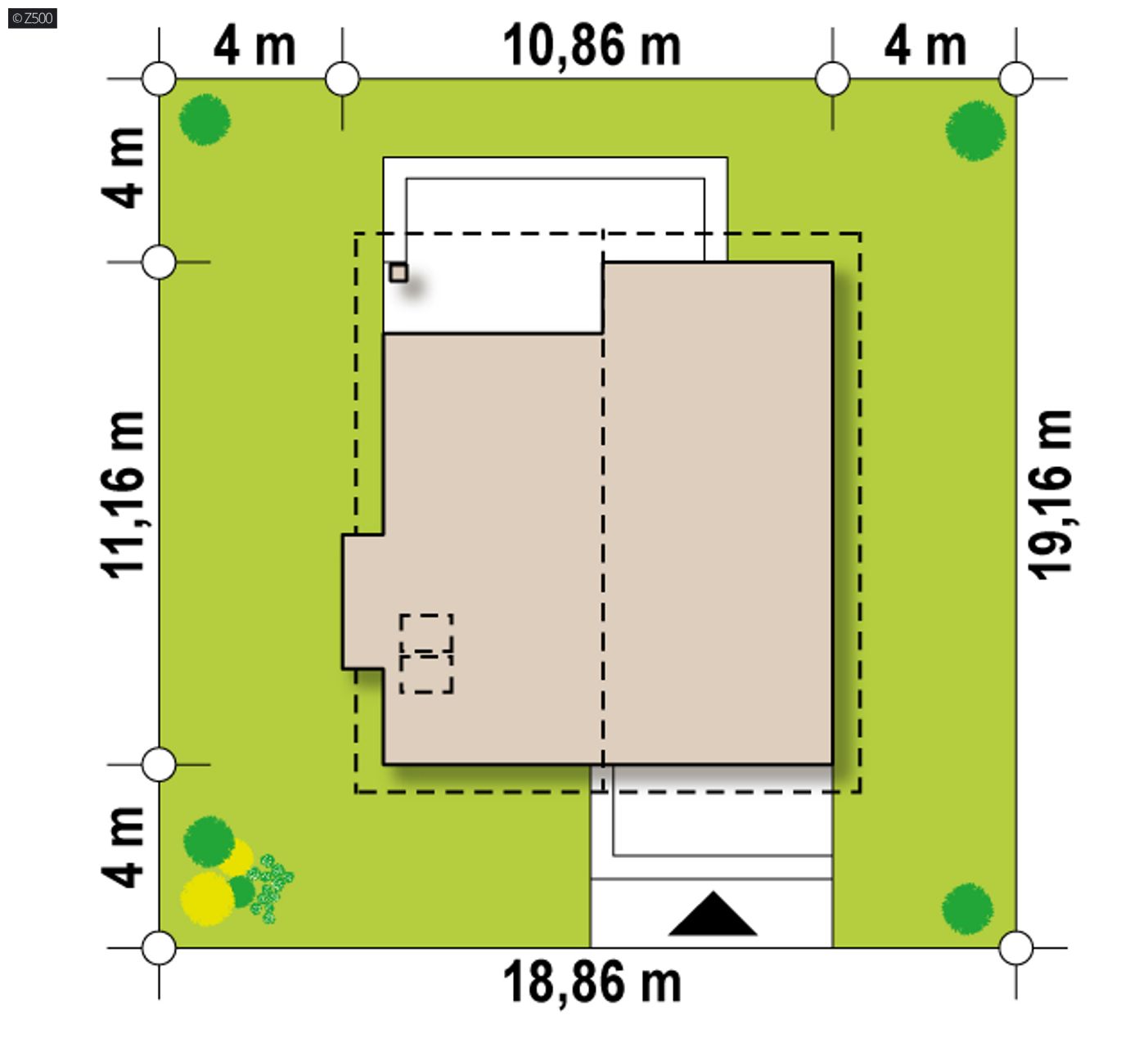

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,86 m
długość
19,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
10,86 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
133,4 / 159,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
106,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
430,29 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,73 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
177,88 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,9 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,86 x 19,16 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy
Strop (parter)
gęstożebrowy
Pokrycie dachu
dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
60,44 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
53,39 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MW1Ściana działowa
MW2Ściana działowa
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT3Balkon zewnetrzny (ocieplany)
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z166

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
4 550
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 550

Z166 to projekt z poddaszem użytkowym o  prostej, zgrabnej bryle przekrytej dachem dwuspadowym. Uroku dodaje mu wykusz z dużym przeszkleniem oraz wcięcie i balkon od strony ogrodowej. Elewacje wykończono na fragmentach okładzinami z naturalnego drewna.

Strefa dzienna to przestronny salon z wyjściem na zadaszony taras połączony z kuchnią od frontu oraz jadalnią usytuowaną w wykuszu. W prawej części budynku znajduje się wygodna łazienka z oknem, schowek pod schodami, miejsce na pojemne szafy oraz duża sypialnia z własną garderobą i wyjściem na ogród. Na poddaszu zaprojektowano trzy podobnej wielkości pokoje oraz dużą łazienkę. Dzięki wysokiej na 90cm ściance kolankowej pomieszczenia są komfortowe i ustawne. Dwa pokoje od strony ogrodowej posiadają wyjście na wspólny balkon.

Z166 można zmieścić także na wąskiej na 16,76m działce likwidując wykusz oraz przenosząc okno w łazience na elewację frontową.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1295
  • - TMJ-784
  • - SZ5 Z166 CE (DOM OZ6-04)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 550

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Artur P.

buduje Z166
Kupiłem od Państwa projekt Z166 ,obecnie stan surowy zamknięty Proszę o podanie pomysłu dodatkowej wentylacji kuchni(pochłaniacz czy wyciąg lub inny pomysł),co zdaniem państwa będzie lepsze.Płyta grzewcza będzie zamontowana przy wykuszu na szafce zamykającej kuchnie,szafka przy ścianie

Artur P.

buduje Z166
Czy w Z166 można zastosować więżbę prefabrykowaną?Czytałem,że tego typu rozwiązania najlepiej stosować w domach parterowych. Jako laik w budowlance nie rozumiem w czym jest problem?

Mateusz
Projekt super, jednak jest jedno pytanie, czy można zrobić do tego projektu piwnicę, do której przeniesiona byłaby kotłownia, planuje ogrzewać dom paliwem stałym i te 2,8 m2 jest dużo za małe na zgromadzenie tam czegokolwiek... Ewentualnie jaki jest koszt zlecenia Państwu doprojektowania piwnicy do tego domu? Pozdr

Obsługa klienta
Do Mateusz : Oczywiście! na etapie adaptacji można dokonać takich zmian u dowolnego architekta albo w Studio Adaptacji.
W sprawie wyceny zmiany proszę o kontakt:
info@studioadaptacji.pl
(+48) 722 000 500

Artur P.

buduje Z166
Mam pytanie do studia Z500.Czy na pierwszy "rzut oka " do projektu Z166 można dobudować garaż z DGZ2 z dachem pulpitowym z Attyką po prawej stronie od łazienki i schodów lub po lewej uwzględniając odbicie lustrzane całości

Marta24
Czy ktoś buduje ten dom? Proszę o więcej zdjęć i czy kosztorys pokrywa sie z kosztorysem biura z500???

Monika M.
Bardzo nam zalezy na garazu dwustanowiskowym, a nasza dzialka ma tylko 22.25 szerokosci. Zastanawiamy sie jak pogodzic posiadanie takiego samego rozkladu na dole jak w Z166 i doklejeniu garazu. Z tego co widzielismy garaz 2-stanowiskowy ma bodajze 6.5 m.
