    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z137 - Projekt z poddaszem użytkowym, pokojem na parterze, także na wąską działkę.

    Z137 odbicie lustrzane

    Projekt z poddaszem użytkowym, pokojem na parterze, także na wąską działkę.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z137 - Projekt z poddaszem użytkowym, pokojem na parterze, także na wąską działkę.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Projekt z poddaszem użytkowym, pokojem na parterze, także na wąską działkę.

    Parter 65,2

    Sień
    2,0 m²
    Hol
    11,3 m²
    Pokój
    12,4 m²
    WC
    1,9 m²
    Kuchnia
    8,9 m²
    Salon
    22,2 m²
    Pom. gosp.
    4,6 m²
    Schowek
    2,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt z poddaszem użytkowym, pokojem na parterze, także na wąską działkę.

    Poddasze 60,7 / 61,1

    Hol
    5,8 m²
    Pokój
    17,0 m²
    Garderoba
    4,7 m² / 4,8 m²
    Garderoba
    4,3 m²
    Pokój
    11,6 m² / 11,9 m²
    Pokój
    11,9 m²
    Łazienka
    5,6 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt z poddaszem użytkowym, pokojem na parterze, także na wąską działkę.

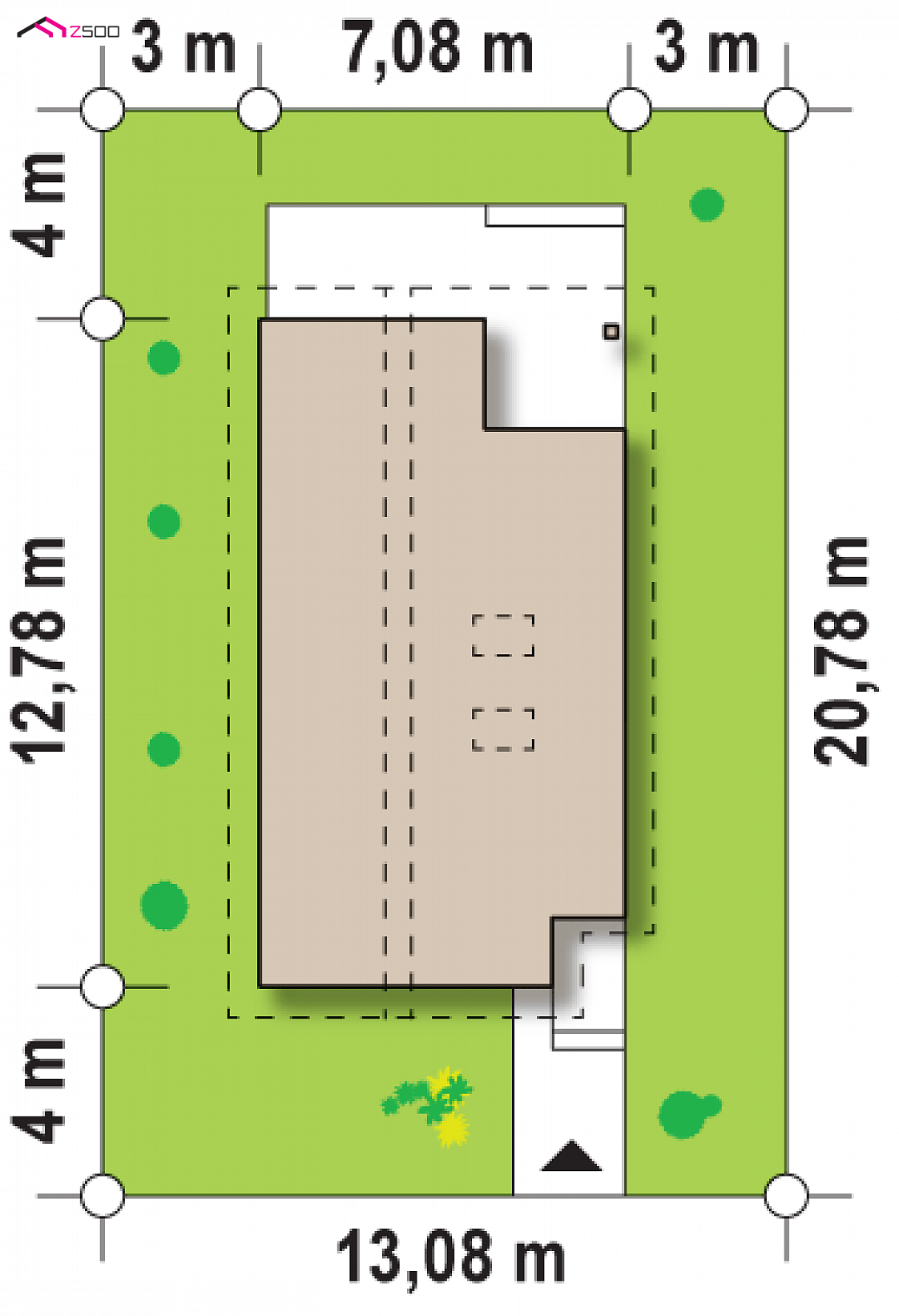

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    13,08 m
    długość
    20,78 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    7,08 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    126,0 / 126,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    82,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    332,95 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,22 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    144,83 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,98 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    13,08 x 20,78 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na gaz
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kocioł na gaz
    Rodzaj wentylacji
    mechaniczna

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)≤ 0,18
    PT1Posadzka tarasu/ podestu wejściowego
    SS2Podsufitka≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z137

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 270 675  180 450

    53%34%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    Z137 to propozycja domu energooszczędnego na wąską działkę. Zwarta bryła, prosta konstrukcja i dwuspadowy dach czynią go ekonomicznym w budowie i późniejszej eksploatacji. Projekt może być przystosowany jako nisko energetyczny. Ciepła kolorystyka elewacji, naturalna okładzina drewniana i wysmakowane detale sprawiają że ma on niepowtarzalny charakter.

    Na stosunkowo niewielkiej powierzchni zaproponowano niezwykle bogaty program funkcjonalny.Strefę dzienną tworzy kuchnia otwarta na salon z kominkiem. Dodatkowy pokój doskonale sprawdzi się jako gabinet, lub pokój gościnny. Na parterze znalazło się także miejsce na dużą szafę, pomieszczenie gospodarcze oraz schowek pod schodami.

    Centralnie usytuowane schody świetnie obsługują pokoje na piętrze. Na strefę nocną składają się trzy komfortowe sypialnie, łazienka i dwie duże garderoby. Główna sypialnia posiada wyjście na duży balkon z widokiem na ogród oraz własną garderobę.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1178
    • - TEE-342
    • - SZ5 Z137 CE (DOM OZ4-34)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Małgorzata S.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Piękny projekt, idealny na moją bardzo wąską działkę. Rozglądam się co prawda za projektem domu parterowego o szerokości 7m długość dowolna ale taka żeby pomieściła 3 sypialnie. Przejrzałam wszystkie wasze projekty i takiego nie znalazłam, a może źle oglądałam.

    Dominik
    Jestem ciekaw, ile wyniesie budowa tego domu, czy ktos mi moze to napisac???? W kosztorysie jest ponad 500 tys jak się zsumuje za stan otwarty a nie 250 jak jest to napisane....

    Łukasz
    Do Dominik : Czy udało się Panu ustalić koszty? Planujemy budowę i zastanawiamy się ile wyniesie stan surowy.

    Łukasz
    Do Marcin P. : Czy mógłby Pan się podzielić informacją o kosztach budowy stanu surowego (materiały/robocizna)?

    Jacek
    Bardzo fajny projekt na wąską działeczkę. Mam jednak kilka pytań:
    - czy można na parterze przenieść łazienkę do kotłowni(sedes+umywalka), a łazienkę powiekszyć o cześć gabinetu(gabinet np około 8m2 i pomieszczenie około 4m2) i stworzyć z tego pomieszczenie gospodarcze?
    - na piętrze w największej sypialni nieco zmniejszyć garderobę w celu postawienia drugiej małej łazienki(1x2m) - doklejonej do obecnej łazienki większym wymiarem)

    Radek K.
    Witam,

    mam pytanie, czy istnieje możliwość przeniesienie okna z pokoju/gabinetu na dole z przodu budynku na ścianę boczną budynku? pozwoliłoby to zaadaptować z przodu budynku garaż.

    Pozdrawiam
    Radek

    Arkadiusz S.
    Witam, Super projekt na wąską działkę.
    I teraz najważniejsze, czy da się ten dom wpasować w działkę o szerokości 10m (dziesięciu)? Prawo daje możliwość zbliżenia się na takiej działce na 1,5m od granic działki, czyli na dom zostaje 7m.
    Czy przy założeniu technologi prefabrykatu drewnianego (ściana zewnętrzna jest węższa czyli ok 280mm) można zejść poniżej tych 7m w ramach łatwej adaptacji?
    Problemem mogą być też gzymsy - rozumiem, że w takiej sytuacji dach musiałby być skrócony na równo ze ścianami, bo też musi być minimum 1,5m od gzymsu?
    Problemem są jak rozumiem jeszcze okna dachowe, bo będą bliżej niż 4 m od granicy - trzeba by z nich zrezygnować, czy jest inna możliwość?
    Jest jeszcze kwestia garażu/wiaty, który musiałaby być przed domem pomiędzy wejściem, a oknem w pokoju (przy założeniu likwidacji okna w WC). Czy jest możliwość jego doprojektowania?
    Pozdrawiam, Arkadiusz

    Obsługa klienta
    Do Arkadiusz S. : Oczywiście można zmienić technologię ściany zewnętrznej i tak 'zgubić' dodatkowe cm.
    Niestety przepisy mówią:
    5. Odległość od granicy z sąsiednią działką budowlaną nie może być mniejsza niż:
    1) 1,5 m do okapu, gzymsu, balkonu lub daszku nad wejściem, a także do takich części budynku jak
    galeria, taras, schody zewnętrzne, pochylnia lub rampa,
    2) 4 m do zwróconego w stronę tej granicy otworu okiennego umieszczonego w dachu lub połaci dachowej.
    Czyli trzeba tu zrezygnować z okapu i przesunąć lub zlikwidować okna dachowe.
    Doprojektowanie garażu można wykonać na etapie adaptacji.

    Małgorzata S.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Piękny projekt, idealny na moją bardzo wąską działkę. Rozglądam się co prawda za projektem domu parterowego o szerokości 7m długość dowolna ale taka żeby pomieściła 3 sypialnie. Przejrzałam wszystkie wasze projekty i takiego nie znalazłam, a może źle oglądałam.

    Anna Radamska
    Witam,bardzo piękny projekt! czy istnieje możliwość umieszczenia dodatkowych okien w salonie, jadalni i ewentualnie na piętrze?

    Krzysztof Maciejewski
    Witam!
    Bardzo wiele elementów tego projektu mi sie podoba. Mam jednak pytanie. Jakim sposobem kubatura tego budynku może mieć tylko 245 m3 przy 128m2 powierzchni uzytkowej. Wychodzi mi jak nic, że średnia wysokość części mieszkalnej to tylko 1,93. To jest chyba jakas pomyłka?
    Pozdrawiam

    Agata S.
    Witam,
    mam pytanie dotyczące dachu - czy istnieje możliwość zrezygnowania z opcji powierzchni użytkowej na rzecz uproszczenia jego konstrukcji i zmniejszenia skosów (troszkę jak w Państwa projekcie Z38)? Domek ogólnie PRZEŚLICZNY!! :)
    Pozdrawiam.

    Kinga L.
    Witam, mam dwa pytania:
    - o ile należałoby poszerzyć łazienkę na dole (kosztem pokoju - gabinetu), aby zmieścił się w niej rozsądenj wielkości prysznic?
    - czy istnieje możliwość zrobienia zwykłego okna w kuchni zamiast lukarn ( i o ile należy wtedy mieć szerszą działkę)?
    Oczywiście gratuluję kolejnego fajnego i (na oko) ekonomicznego projektu ... a te garderoby...bajka :)
