    Parametry
    Warianty (1)
    Kosztorys
    Komentarze (32)
    Realizacje (23)
    Wnętrza
    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

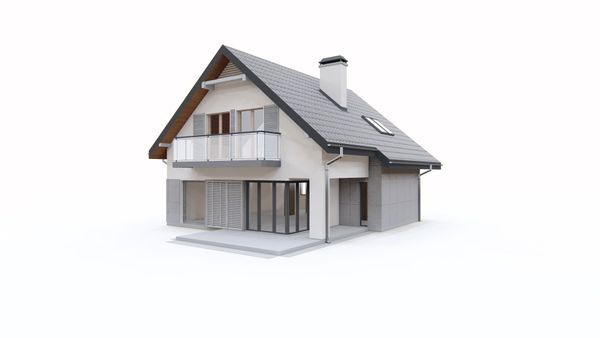

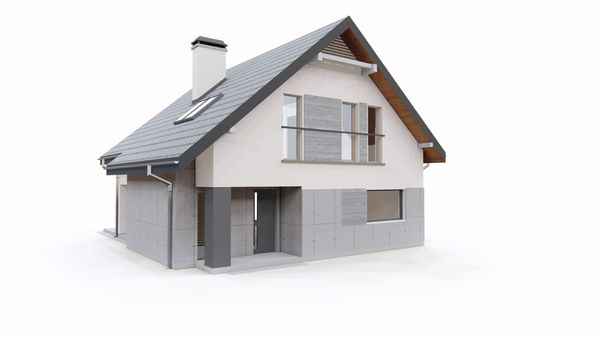

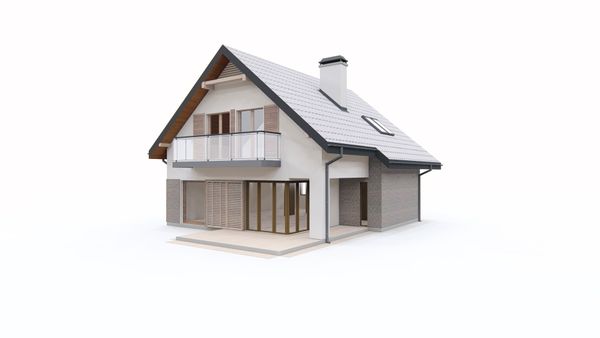

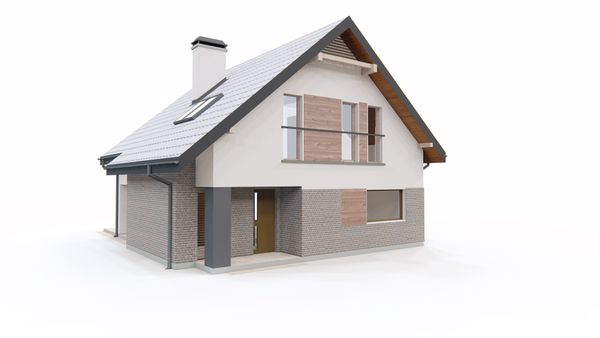

    Gotowy projekt domu Z134 - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.

    Z134 odbicie lustrzane

    Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z134 - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.

    Parter 64,6 m²

    Sień
    2,4 m²
    Spiżarka
    2,7 m²
    Kuchnia
    12,6 m²
    Salon+jadalnia
    30,0 m²
    Pom. gosp.
    3,4 m²
    Łazienka
    4,0 m²
    Hol
    9,5 m²
    odbicie
    lustrzane    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.

    Poddasze 49,0 / 70,1 m²

    Hol
    5,6 m²
    Pokój
    8,5 m² / 15,6 m²
    Pokój
    13,1 m² / 18,4 m²
    Pokój
    13,5 m² / 18,3 m²
    Pralnia
    2,9 m² / 4,7 m²
    Łazienka
    5,3 m² / 7,6 m²
    odbicie
    lustrzane    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    16,54 m
    długość
    18,14 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    9,54 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    113,5 / 134,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    93,7 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    320,43 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,03 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    153,75 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,91 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    16,54 x 18,14 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    PrzegrodaOpisWsp. U. [W/m2K]
    MZŚciana fundamentowa
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    MW4Ściana wewnętrzna nośna
    SD1Dach nieocieplony
    SD2Dach ocieplany (spadzisty)≤ 0,18
    PT1Posadzka tarasu/ podestu wejściowego
    PT2Taras nad pomieszczeniem ogrzewanym≤ 0,18
    SS2Podsufitka≤ 0,18
    SS1Strop betonowy poddasze użytkowe≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z134

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 225 619 zł 150 413 zł

    50%32%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.
    Gotowy projekt domu - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.

    Z134 to zgrabny, kompaktowy dom z poddaszem użytkowym. Niewielka szerokość elewacji frontowej pozwoli ulokować budynek także na wąskiej 15,54m działce. Prostą bryłę budynku urozmaica podcień w strefie wejściowej oraz od strony ogrodu.

    Program funkcjonalny parteru to przestronny salon z wyjściem na zadaszony taras, połączony z jadalnią. Główną zaletą jest częściowo otwarta, obszerna kuchnia z pojemną spiżarką. Dodatkowo zaplanowano miejsce na wygodną łazienkę z oknem oraz małe pomieszczenie gospodarcze, do którego można zrobić wejście także z ogrodu. W holu przewidziano miejsce na szafy. Przez duże narożne okna w salonie można podziwiać otaczający ogród. Na poddaszu zlokalizowano strefę nocną z trzema sypialniami oraz pralnię i ogólnodostępną łazienkę. Dwa niemal bliźniacze pokoje posiadają wyjścia na wspólny balkon.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1294
    • - TLF-247
    • - SZ5 Z134 CE (DOM OZ5-95)
    Gotowy projekt domu - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.
    Gotowy projekt domu - Zgrabny, funkcjonalny dom z przestronną kuchnią, także na wąską działkę.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    nowy standard energooszczędny WT2021
    nowy podział projektu od września 2021
    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^
    NAJLEPSZY KOMENTARZ

    Mateusz Krasnodebski
    Racja , bardzo przyjemny i ciekawy projekt . Dom wsam raz dla mojej rodziny . Zastanawia mnie ile może wyjść stan tzw. "pod klucz " . Czy cena o dużo się zmieni ?
    NAJLEPSZY KOMENTARZ


    Obsługa klienta

    Do Sportfan : Witam, zgodnie z wymogami wentylujemy pomieszczenia typu łazienka, pg, garaż, garderoba. Pokoje nie mają takiego wymogu, można to zrobić indywidualnie na etapie adaptacji.

    Alina
    Bardzo ładny, niestety dla mojej rodziny trochę za mały. Szukamy właśnie taki dom, tyle że w wersji powiększonej do ok 130-135m2 aby miał na parterze gabinet i na piętrze dodatkowo jeszcze jeden pokój.

    Obsługa klienta
    Do Alina : Pani Alino zawsze można pomyśleć nad taką powiększoną wersją, nasze studio adaptacji projektów może je wykonać w ramach adaptacji projektu.

    Obsługa klienta
    Do Sportfan : W projekcie jest jeden główny komin od kominka oraz od pieca, który jest widoczny na wizualizacji. Jeśli chodzi o wentylacje to można ją wykonać w postaci murowanego komina bądź wywiewek dachowych.

    Piotr
    Witam, czy po wykupieniu projektu moge liczyć na to, że polecicie mi Państwo firmę która wybuduje mi ten domek za taką cenę?

    Anna Ź.
    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Piotr : Witam, To jest kwota netto i tylko do stanu surowego zamkniętego. Jak tylko Pan zamówi ten projekt to znajdziemy firmę do wybudowania tego domu.

    Piotr
    Do Anna Ź. : 134tys stan surowy zamkniety. A co zawiera sie w prace wykonczeniowe? Cena 228 tys jest za stan surowy zamkniety czy 134 tys?

    Magda O.
    Czy jest możliwość wydłużenia pomieszczenia gospodarczego na całą długość domu, żeby zrobić kotłownię na ekogroszek?

    Magda O.
    DoObsługa klienta: nie, łazienka zostanie na swoim miejscu. Po prostu trudno znaleźć projekt z dużym salonem, przestronną kuchnią i porządną kotłownią:) a przy tym wszystkim na wąską działkę:):)

    Obsługa klienta
    Do Magda O. : To można powiększyć kosztem tego podcienia - wyjścia na taras. Jeśli jest dla Pani zbędny. ;)

    Adam S.
    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Magda O. : Witam
    Czy wybudowala Pani ten dom wedlug tego projektu lub znalazla Pani inny projekt? Jaki?- Pytak, gdyz z zona takze mamy podobny problem... - waska dzialka a chcemy duzy salon i duza kotlownie...

    Adam S.
    • Usuń ze znajomych
    • Dodaj do znajomych

    Do Aneta : A mozna wiedziec gdzie dokladnie jest ten dom? Jestem z zona zainteresowany tym projektem i chetnie zobaczylibysmy go na zywo. Jestesmy z okolic Rybnika wiec Gliwice mamy nie daleko...
    Pozdrawiam

    Adam S.
    • Usuń ze znajomych
    • Dodaj do znajomych

    Podaje jeszcze adres e-mail gdybys nie chciala tak na forum podawac namiarow

    Obsługa klienta
    Do Andrzej : Oczywiście, jednak obecnie nie posiadamy takiego wariantu.
    Zmianę technologii można wykonać na etapie adaptacji.

    Mateusz Krasnodebski
    Racja , bardzo przyjemny i ciekawy projekt . Dom wsam raz dla mojej rodziny . Zastanawia mnie ile może wyjść stan tzw. "pod klucz " . Czy cena o dużo się zmieni ?

    Obsługa klienta
    Do Mateusz Krasnodebski : Kalkulacje szacunkowe wyliczono dla etapu tzw. "do wprowadzenia się". Uwzględniliśmy elementy wykończenia i instalacji oraz elementy podstawowego wyposażenia czyli tzw. biały montaż i armaturę (umywalki, sedesy itp.).

    Janek
    Do Karol st : niby prosty domek a sso drogo mi sie wydaje liczylem mniej jeden komin powienien obnizyc cene a tu zaskoczenie

    Doner
