Gotowy projekt domu Zx139 - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym

Zx139 odbicie lustrzane

Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
murowany
murowany
dostępność projektu: 3 dni robocze
4 890
4 156,50
Oszczędzasz 733,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 890
4 156,50
Oszczędzasz 733,50
Gotowy projekt domu Zx139 - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
Gotowy projekt domu Zx139 - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
Gotowy projekt domu Zx139 - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
Gotowy projekt domu Zx139 - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym

Parter 96,6 / 132,7

Sień
3,8 m²
Pom. gosp.
7,0 m²
Garderoba
3,4 m²
Kuchnia
13,2 m²
Salon+jadalnia
40,1 m²
Spiżarka
2,1 m²
Hol+schody
13,6 m²
WC
2,8 m²
Pokój
10,7 m²
Garaż
36,1 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym

Piętro 85,3

Hol
10,4 m²
Pokój
17,0 m²
Łazienka
5,2 m²
Garderoba
5,6 m²
Łazienka
7,6 m²
WC
2,7 m²
Pokój
12,0 m²
Pokój
12,0 m²
Pokój
12,9 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom jednorodzinny z garażem dwustanowiskowym

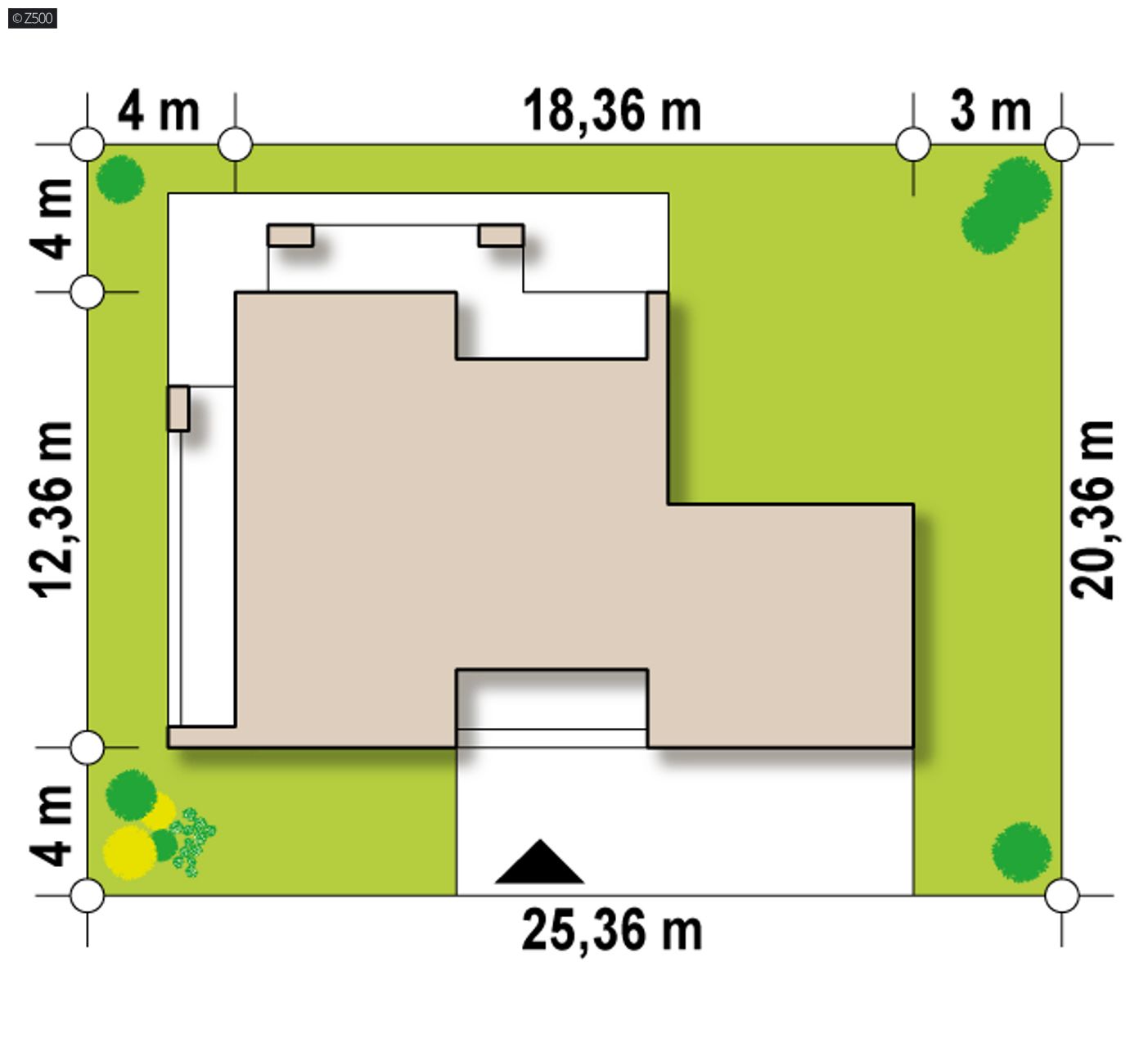

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
25,26 m
długość
20,26 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
18,26 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
181,9 / 218,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
172,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,1 m²
Kubatura
604,69 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,47 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
3° / 6°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
189 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
25,26 x 20,26 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
blacha, folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,3 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
84,3 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx139

wg cennika sekocenbud 2018/01
Ceny średnieCeny minimalne
Stan surowy zamknięty333 221 283 605
Instalacje67 954 57 836
Prace wykończeniowe99 095 84 340
Razem:500 271 425 780
Ten dom możesz postawić metodą gospodarczą za:
350 739,67 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
gotowy projekt domu Zx139 – aranżacja wnętrz, Nowoczesny dom jednorodzinny z garażem dwustanowiskowym
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
4 890
4 156,50
Oszczędzasz 733,50

Zx139 to nowoczesny, piętrowy projekt Z500 z płaskim dachem oraz dwustanowiskowym garażem.

Elewację ozdabia biało-szary tynk z czarnymi wstawkami, zaś szklane balustrady krystalizują nieszablonowy styl budynku.

Od strony ogrodu znajduje się taras i wielka tafla przeszkleń doskonale doświetlających wnętrze domu.

Parter to część gospodarcza oraz dzienna strefa domu. Do części gospodarczej należą: dwustanowiskowy garaż oraz pomieszczenie gospodarcze na paliwo stałe. Na dzienną część domu składają się: przestronny salon z gustowną jadalnią oraz aneks kuchenny z wyspą kuchenną, którą doceni każda Pani domu. Podręczna spiżarka znacznie ułatwi prace kuchenne każdemu domownikowi, który zapragnie zostać kucharzem dnia.

Salon został zabudowany przeszkloną ścianą przesuwną, dzięki której w ciepłe dni można go powiększyć o powierzchnię tarasu otwierając wyjście. Pamiętano również o gabinecie, z którego można wyjść na taras, żeby zaczerpnąć świeżego powietrza podczas pracy. Może on również służyć jako pokój dla osoby starszej.

Piętro to nocna strefa domu. Składają się na nie 4 pokoje, 2 łazienki i ubikacja, co stanowi duży atut. Wszystkie z czterech sypialni posiadają wyjścia na taras. Dzięki temu kolejka do kąpieli słonecznych lub wieszanie prania nie będą stanowić problemu dla żadnego z domowników. Największa sypialnia ma dwa przylegające, gustownie wykończone pomieszczenia: prywatną łazienkę i garderobę. Duże przeszklenia w pokojach zapewniają większą ilość światła słonecznego oraz nierozerwalny z nim dobry nastrój.

Projekt Zx139 dedykowany jest dla rodziny, która szanuje swoje przyzwyczajenia i ceni sobie prywatność. Może być domem dwupokoleniowym, ponieważ rozwiązuje największy problem domowników związany ze „wchodzeniem sobie w drogę” - każdy z domowników posiada swoje 4 kąty.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2067
  • - TWN-488
  • - SZ5 Zx139 CE (DOM SZ4-28)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 890
4 156,50
Oszczędzasz 733,50

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
