    Gotowy projekt domu Z368 D - Dom jednorodzinny, parterowy z tarasem w wersji drewnianej

    Z368 D odbicie lustrzane

    Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 400
    2 890
    Oszczędzasz 510
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 400
    2 890
    Oszczędzasz 510
    Gotowy projekt domu Z368 D - Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    Gotowy projekt domu Z368 D - Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    Gotowy projekt domu Z368 D - Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    Gotowy projekt domu Z368 D - Dom jednorodzinny, parterowy z tarasem w wersji drewnianej

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom jednorodzinny, parterowy z tarasem w wersji drewnianej

    Parter 101,9 / 105,6

    Sień
    4,3 m²
    Hol
    9,8 m²
    WC
    2,0 m²
    Pokój
    13,3 m²
    Łazienka
    2,5 m²
    Garderoba
    4,1 m²
    Pokój
    13,4 m²
    Pokój
    11,4 m²
    Łazienka
    5,1 m²
    Salon+jadalnia
    26,5 m²
    Kuchnia
    9,7 m²
    Pomieszczenie gospodarcze
    3,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom jednorodzinny, parterowy z tarasem w wersji drewnianej

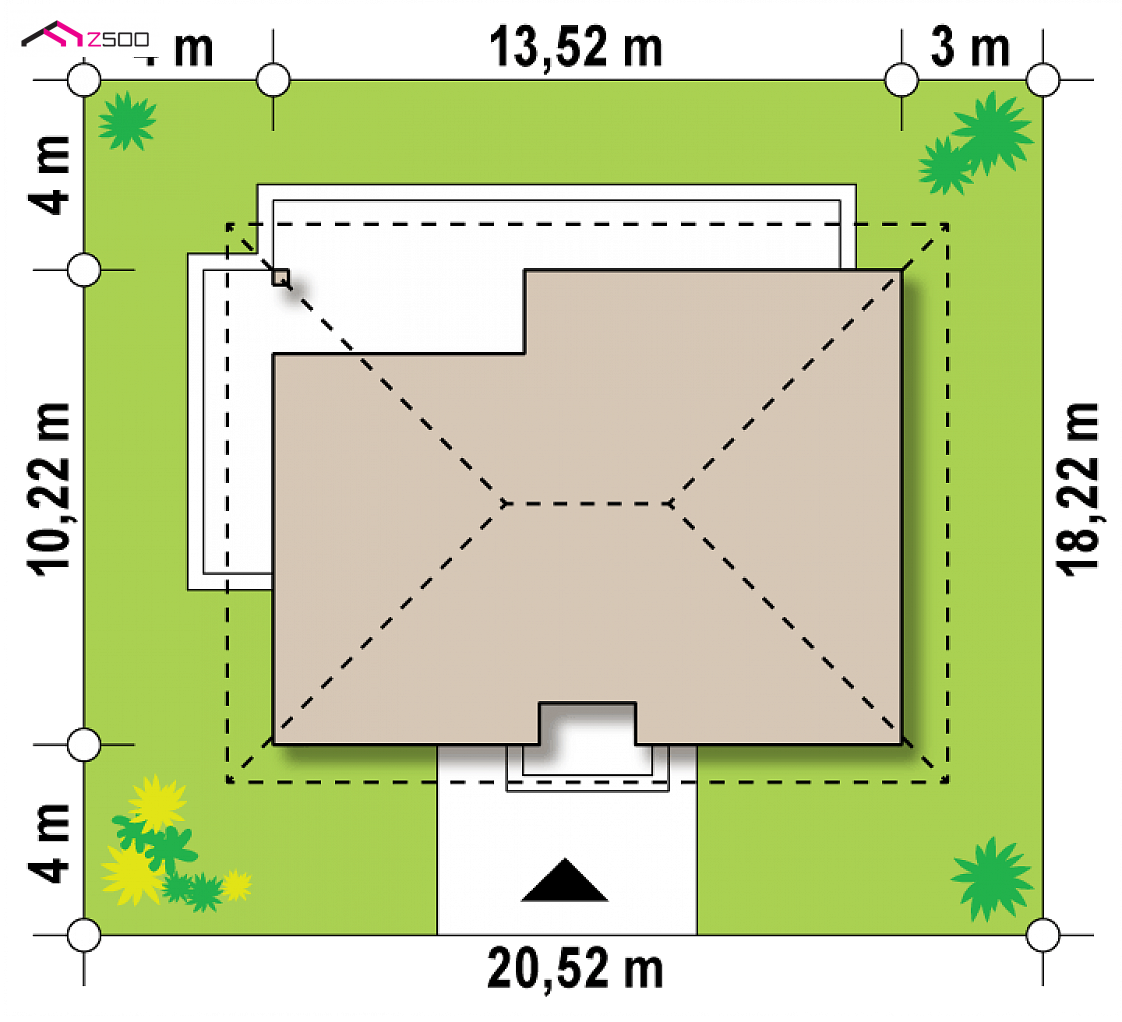

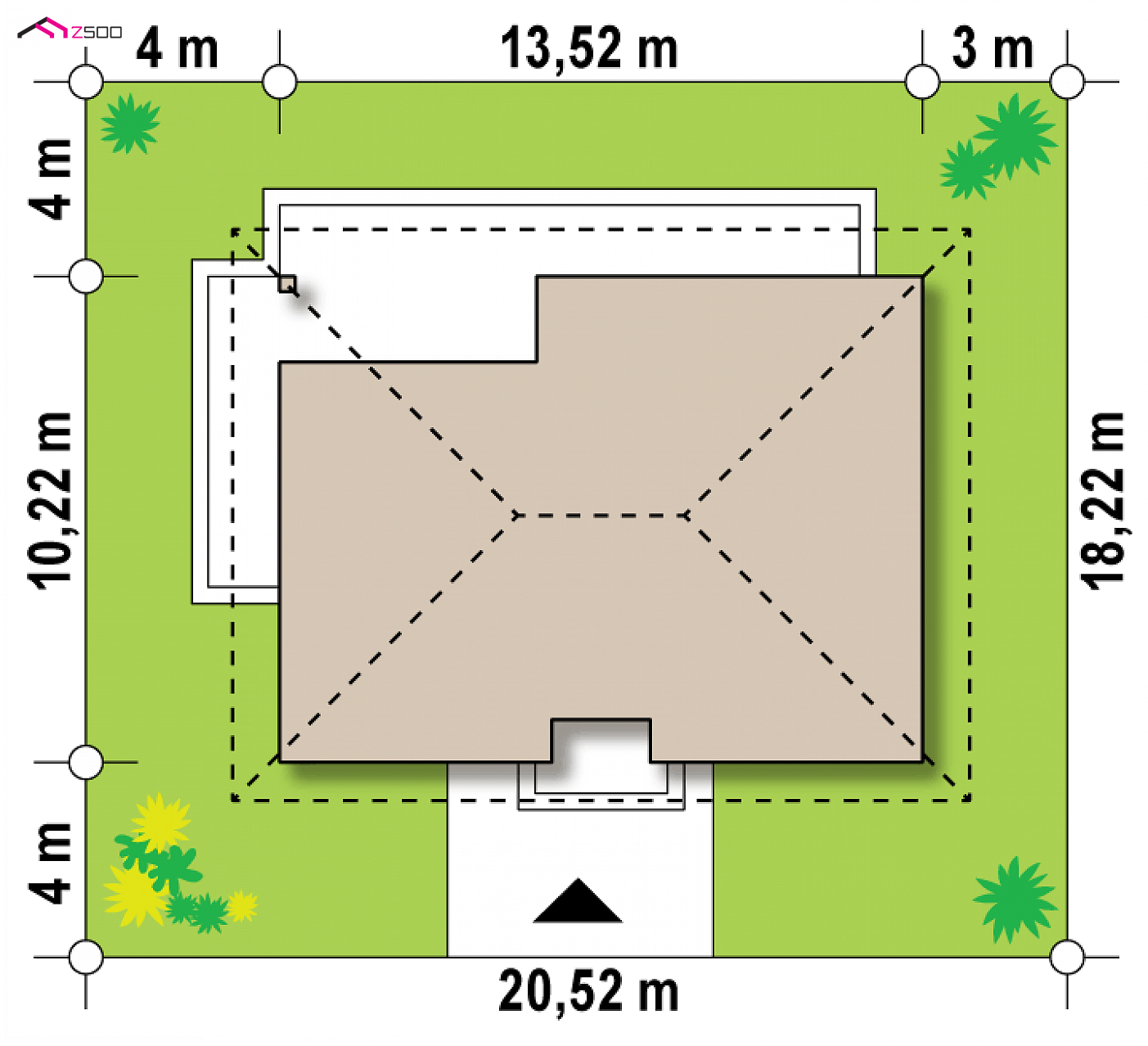

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    20,52 m
    długość
    18,22 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    13,52 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    101,9 / 105,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    126,6 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    295,59 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,95 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    22°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    198,62 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    20,52 x 18,22 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    wiązary
    Dach
    dachówka
    technologia
    drewniany
    Konstrukcja dachu
    wiązary prefabrykowane
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    58,85 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    65,54 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    SD1Dach nieocieplony
    SS2Podsufitka≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z368 D

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 262 080  174 720

    55%33%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    gotowy projekt domu Z368 D – aranżacja wnętrz, Dom jednorodzinny, parterowy z tarasem w wersji drewnianej
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 400
    2 890
    Oszczędzasz 510
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 400
    2 890
    Oszczędzasz 510

    Z368 to propozycja nowoczesnego domu parterowego z dachem kopertowym, wykończonego białym tynkiem z dodatkiem boniowania i drewnianymi panelami lub okładziną drewnopodobną.

    Architekci celowo wykorzystali duże przeszklenia aby maksymalnie rozświetlić wnętrza.

    Dom podzielono na część dzienną i nocną.

    W przestronnym salonie połączonym z jadalnią zaplanowano kominek, aby w Państwa domu nigdy nie zabrakło ciepła domowego ogniska. Aneks kuchenny wyposażono w dużą ilość blatów, które doceni każda Pani domu.

    W części nocnej zaprojektowano 3 sypialnie, z których jedna posiada przylegającą prywatną łazienkę i garderobę, a dwie pozostałe - wyjścia na zadaszony taras.

    Projekt domu Z368 powstał jako odpowiedź na potrzebę rodzin z dwojgiem dzieci.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2037
    • - TGP-446
    • - SZ5 Z368 D CE (DOM SZ4-06)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 400
    2 890
    Oszczędzasz 510

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Marcin W.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam. Minimalna szerosc dziaki pod ten projekt to 20,5m. Mam dzialkę o szer. 20,1m. Można na etapie adaptacji skorygowac szerokosc projektu o 40 cm?

    Obsługa klienta

    • Usuń ze znajomych

    Do Agnieszka : Dzień dobry,
    istnieje taki projekt, nazywa się Z368 (bez litery D). Wszystkie projekty które nie mają litery są murowane. Na górze w każdym projekcie znajduje się wykaz wariantów i można przejść do innej wersji.

    Obsługa klienta

    • Usuń ze znajomych

    Do Jacek : Dzień dobry,
    istnieje taka możliwość. Wszelkich zmian można dokonać na etapie adaptacji u architekta lokalnego.
    Pozdrawiamy serdecznie

    Ccccccc C.

    • Usuń ze znajomych
    • Dodaj do znajomych

    w projekcie wielkość salonu z jadalnią to 26,88 , jednak w rysunku szczegółowym podane wymiary dają 25,68m2 powierzchni salonu. czy zatemn wyliczenia są źle podane czy wymiary w rysunku szczegółowym? dla mnie to dość istotne

    Joanna
    Pisaliście Państwo, że przy odpowiednim zainteresowaniu powstanie wersja murowana. Jak widać zainteresowanie jest, ale nie widać z Państwa strony, aby tak się miało stać. Czy macie Państwo może takie plany?

    Adam Włodarczyk
    Do Joanna : Mam nadzieje, ze nie jest to celowy zabieg by dzial adaptacji tez mial co robic ;) na sprzedazy projektu w wersji murowanej zarobili by Panstwo wiecej.

    Obsługa klienta

    Do Adam Włodarczyk : Witam, wersja murowana powstanie w tym miesiącu. Będzie to nowość, dlatego czas oczekiwania wyniesie ok 21 dni w przypadku zamówienia.

    Natalia Ż.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy jest możliwość żeby powstał projekt w normalnej wersji murowanej bez dopłaty 2000 zł.?

    Adam Włodarczyk
    Czy w niedalekiej przyszłości powstanie wersja murowana tego fajnego projektu? Są jakieś plany z tym związane?

    Natalia Ż.

    • Usuń ze znajomych
    • Dodaj do znajomych

    DoObsługa klienta: zamawiać gotowy projekt i dopłacać 2000 zł. jest bezsensu.

    Piotr K.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Piotr W.
    Obejrzałem wiele projektów domów 90-120 m2 i żaden nie odpowiadał nam tak jak ten, idealne rozmieszczenie pomieszczeń projektant chyba znał nasze marzenia odnośnie naszego wymarzonego domu, jedyna wada to jego konstrukcja drewniana a nie murowana i stąd chyba takie małe zainteresowanie tym fajnym projektem

    Marcin
    Do Piotr K. : Moim zdaniem konstrukcja drewniana wcale nie jest wada, w PL poprostu nie ufa się temu rozwiązaniu poprostu go nie znamy

    Maciej Duszyński
    Interesuje mnie ten projekt z tym,że z piecem na ekogroszek .Raz piszecie państwo,że za małe pomieszczenie ,a innym razem,że odpowiedni branżysta ocenia czy dane źródło ogrzewania zmieści się w pomieszczeniu. Jak w końcu jest...można czy nie?

    Maciej Duszyński
    DoObsługa klienta: Jestem po rozmowach z inspektorem budowlanym nt. owej kotłowni i jak najbardziej spełnia warunki.Chodzi o 6m3 nie m2.Pozdrawiam

    Jarosław D.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam,
    Czy istnieje możliwość zmiany kąta nachylenia dachu na 30 stopni ?

    Bartłomiej S.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy powstanie wersja tego projektu w technologii murowanej ?

    Obsługa klienta

    • Usuń ze znajomych

    Do Bartłomiej S. : Bardzo możliwe że przy odpowiednim zainteresowaniu powstanie taka wersja. Może Pan dokonać zmiany technologii na etapie adaptacji poprzez Studio Adaptacji Z500 studioadaptacji@z500.pl bądź u dowolnie wybranego architekta.

    Damian M.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Czy w kotłowni tej wielkości jak na tym projekcie można zamontować piec na ekogroszek lub pellet ?

    Damian M.

    • Usuń ze znajomych
    • Dodaj do znajomych

    DoObsługa klienta: Hm. Wiec czemu w projekcie Z273a jest kotłownia na ekogorszek a ma wymiar 4,86m2 ? Zmieniła sie jakas minimalna powierzchnia kotłowni czy o co chodzi ?

    Obsługa klienta

    • Usuń ze znajomych

    Do Damian M. : Pomieszczenie gospodarcze na paliwo stałe powinno mieć odpowiednie wymiary. Przy opracowywaniu części instalacyjnej odpowiedni branżysta ocenia czy dane źródło ogrzewania zmieści się w pomieszczeniu.
