    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z35 NF40 - Wersja projektu w standardzie NF40

    Z35 NF40 odbicie lustrzane(projekt archiwalny)

    Wersja projektu w standardzie NF40
    Gotowy projekt domu Z35 NF40 - Wersja projektu w standardzie NF40

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Wersja projektu w standardzie NF40
    przestronny salon
    wejście przez garaż
    częściowo zadaszony taras
    schowek ogrodowy

    Parter 121,1 / 163,5

    Sień
    4,8 m²
    P.g.+pralnia
    4,4 m²
    Hol
    8,4 m²
    Kuchnia
    9,0 m²
    Salon+jadalnia
    39,0 m²
    Pokój
    17,5 m²
    Hol
    5,5 m²
    Pokój
    14,4 m²
    Łazienka
    6,7 m²
    Pokój
    11,5 m²
    Garaż
    33,8 m²
    Pomieszczenie gospodarcze
    8,7 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Wersja projektu w standardzie NF40
    opcja poddasza użytkowego
    strych / sala gier / pokoje (opcje)

    Poddasze opcjonalnie

    Poddasze opcjonalne - oznacza, że w danym projekcie istnieje możliwość zaadaptowania kondygnacji nad stropem na powierzchnię mieszkalną, użytkową lub strych w zależności od ostatecznego przeznaczenia przestrzeni bezpośrednio pod dachem. Zaadaptowanie kondygnacji wymaga każdorazowo naniesienia na projekt koniecznych modyfikacji tj. konstrukcyjnych, architektonicznych oraz instalacyjnych, które należy przeprowadzić na etapie Adaptacji Projektu do działki przez osoby uprawnione.

    Poddasze
    42,3 m² / 76,9 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Wersja projektu w standardzie NF40

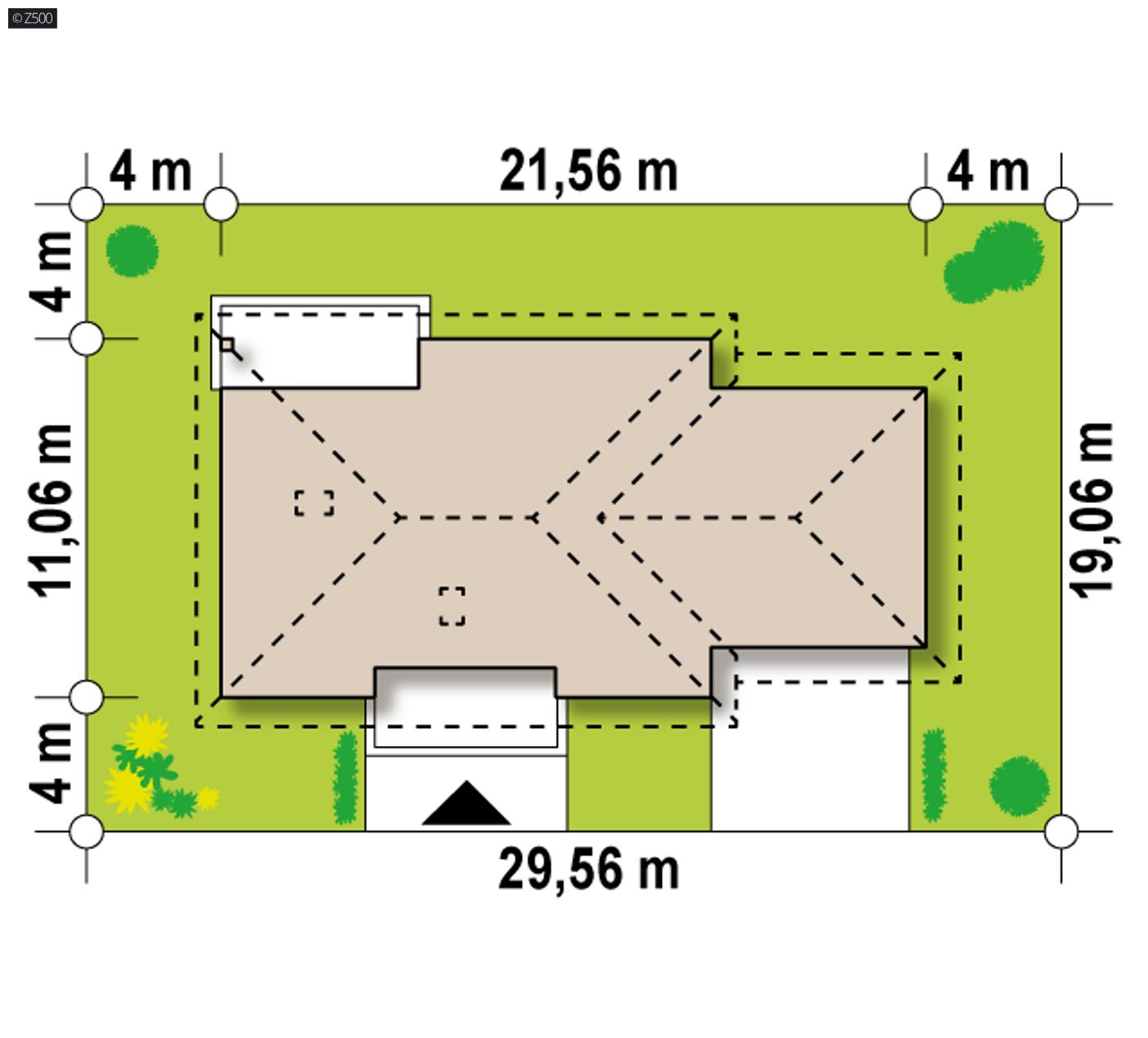

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    29,56 m
    długość
    19,06 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    21,56 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    121,1 / 163,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    205,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    33,8 m²
    Kubatura
    431,7 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,68 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    28°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    304,97 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    29,56 x 19,06 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blacha, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, solary, rekuperacja, ogrzewanie podłogowe
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    36,35 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    35,78 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z35 NF40

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty wkrótce wkrótce

    51%33%16%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    gotowy projekt domu Z35 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu

    UWAGA! Oznaczenie energetyczne NF40 oznacza, że zapotrzebowanie danego budynku na energię użytkową nie przekracza poziomu 40 kWh/m2 rok. Projekt posiada wentylację mechaniczną z odzyskiem ciepła, zwiększoną termoizolacyjność przegród, kolektory słoneczne, wydajne ekologiczne źródło ogrzewania oraz dodatkowe rozwiązania niwelujące mostki cieplne. Projekt wymaga adaptacji do warunków lokalnych, aby można było skorzystać z rządowego programu Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej. Podane wielkości i wymiary mogą ulec zmianie z uwagi na dostosowanie projektu pod standard NF40.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1967
    • - TDB-285
    • - SZ5 Z35 NF40 CE (DOM SZ2-22)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
