Gotowy projekt domu Zx108 NF40 - Wersja projektu w standardzie NF40

Zx108 NF40 odbicie lustrzane

Wersja projektu w standardzie NF40
murowany
murowany
dostępność projektu: 3 dni robocze
4 590
3 901,50
Oszczędzasz 688,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 590
3 901,50
Oszczędzasz 688,50
Gotowy projekt domu Zx108 NF40 - Wersja projektu w standardzie NF40
Gotowy projekt domu Zx108 NF40 - Wersja projektu w standardzie NF40
Gotowy projekt domu Zx108 NF40 - Wersja projektu w standardzie NF40
Gotowy projekt domu Zx108 NF40 - Wersja projektu w standardzie NF40
Gotowy projekt domu Zx108 NF40 - Wersja projektu w standardzie NF40
Gotowy projekt domu Zx108 NF40 - Wersja projektu w standardzie NF40

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Wersja projektu w standardzie NF40

Parter 122,1 / 168,2

Sień
4,7 m²
Kuchnia+jadalnia
32,7 m²
Salon
35,8 m²
Hol+schody
23,4 m²
Gabinet
12,0 m²
Pom. gosp.
5,1 m²
Garaż
46,1 m²
Łazienka
3,6 m²
Hol
2,1 m²
Spiżarka
2,8 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wersja projektu w standardzie NF40

Piętro 81,1

Hol
16,5 m²
Łazienka
10,8 m²
Pokój
13,5 m²
Pokój
13,3 m²
Garderoba
3,9 m²
Garderoba
5,2 m²
Łazienka
4,8 m²
Pokój
13,1 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wersja projektu w standardzie NF40

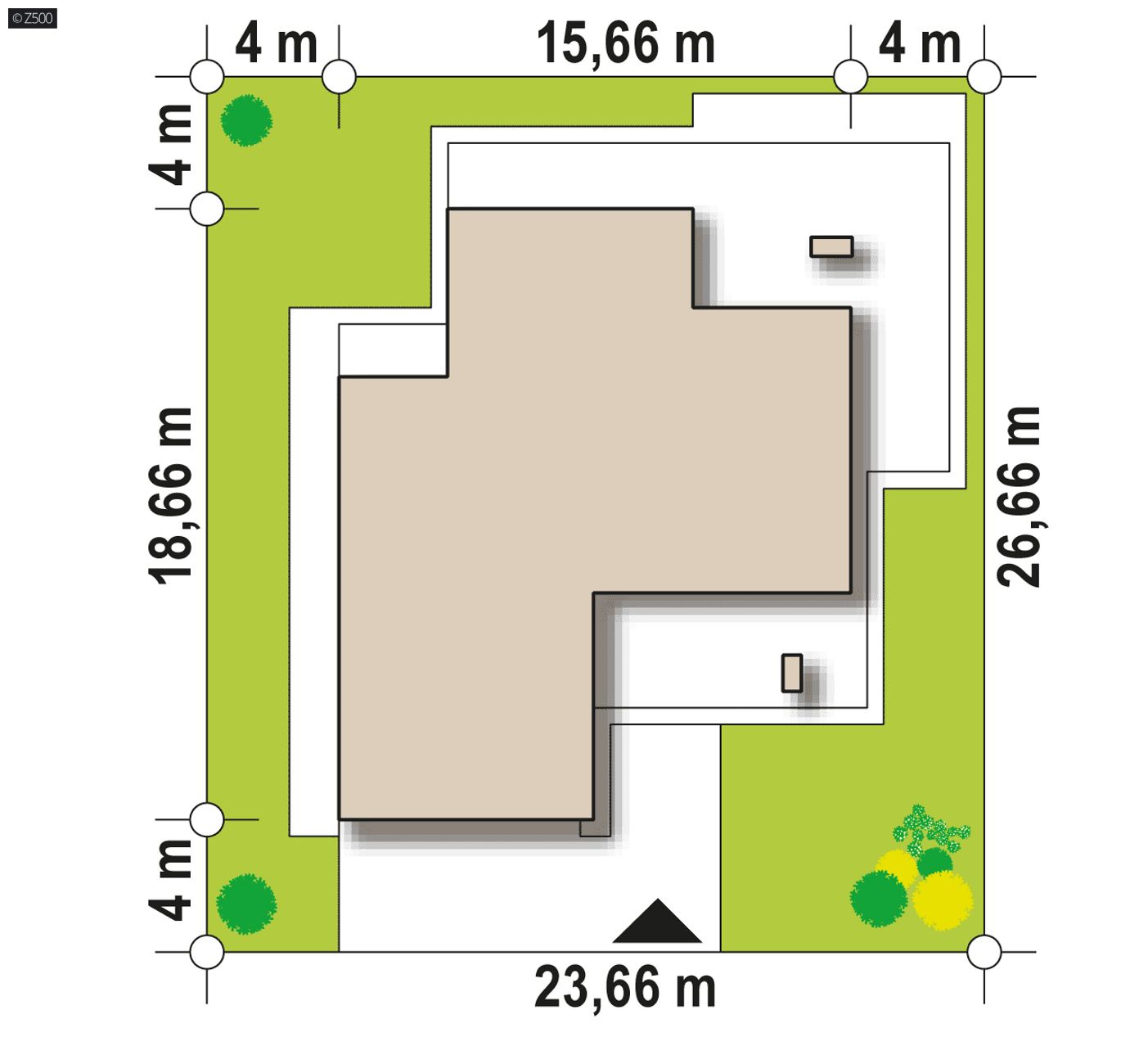

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,66 m
długość
26,66 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
15,66 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
203,2 / 249,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
247,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
46,1 m²
Kubatura
782,39 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,35 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
151 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
23,66 x 26,66 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
żelbetowy
Dach
blacha, folia PVC, papa bitumiczna
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, solary, rekuperacja, biomasa
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
30,2 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
82 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx108

wg cennika sekocenbud 2015/11
Ceny średnieCeny minimalne
Stan surowy zamknięty311 424 265 053
Instalacje126 954 108 051
Prace wykończeniowe115 007 97 883
Razem:553 386 470 987
Ten dom możesz postawić metodą gospodarczą za:
387 978,71 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
gotowy projekt domu Zx108 NF40 – aranżacja wnętrz, Wersja projektu w standardzie NF40
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
4 590
3 901,50
Oszczędzasz 688,50

UWAGA! Oznaczenie energetyczne NF40 oznacza, że zapotrzebowanie danego budynku na energię użytkową nie przekracza poziomu 40 kWh/m2 rok. Projekt posiada wentylację mechaniczną z odzyskiem ciepła, zwiększoną termoizolacyjność przegród, kolektory słoneczne, wydajne ekologiczne źródło ogrzewania oraz dodatkowe rozwiązania niwelujące mostki cieplne. Projekt wymaga adaptacji do warunków lokalnych, aby można było skorzystać z rządowego programu Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej. Podane wielkości i wymiary mogą ulec zmianie z uwagi na dostosowanie projektu pod standard NF40.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1971
  • - TFQ-663
  • - SZ5 Zx108 NF40 CE (DOM SZ2-25)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
4 590
3 901,50
Oszczędzasz 688,50

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
