Gotowy projekt domu Z281 NF40 - wersja projektu w standardzie NF40

Z281 NF40 odbicie lustrzane

wersja projektu w standardzie NF40
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 770
3 204,50
Oszczędzasz 565,50
Gotowy projekt domu Z281 NF40 - wersja projektu w standardzie NF40
Gotowy projekt domu Z281 NF40 - wersja projektu w standardzie NF40

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - wersja projektu w standardzie NF40
wejście do pg z zewnątrz
wydzielona część nocna
przestronne pomieszczenia
zadaszony taras
wejście przez garaż
bezobsługowe ogrzewanie

Parter 144,5 / 192,0

Hol
11,0 m²
Łazienka
7,5 m²
Pokój
16,1 m²
Pokój
16,6 m²
Pokój
16,9 m²
Salon
47,1 m²
Kuchnia
12,9 m²
Spiżarka
3,1 m²
WC
2,5 m²
Sień
4,9 m²
Hol
6,0 m²
Pomieszczenie gospodarcze
9,3 m²
Garaż
38,2 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
144,5 / 192,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
238,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
38,2 m²
Kubatura
514,58 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,44 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
24°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
345,88 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
23,56 x 26,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
wiązary
Dach
blacha, blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
solary, pompa ciepła, rekuperacja, ogrzewanie podłogowe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
34,7 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
30 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

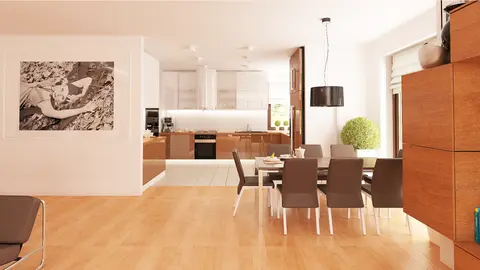

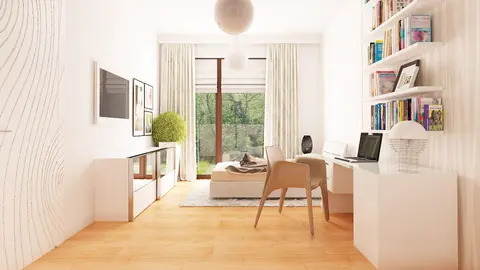

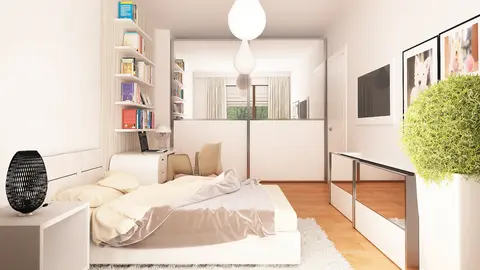

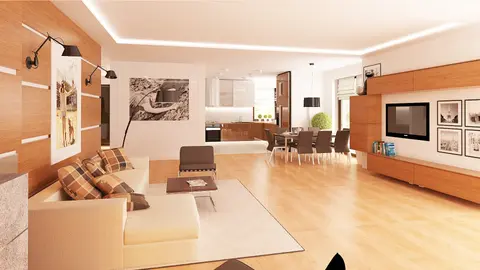

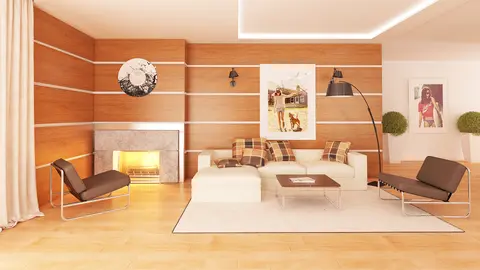

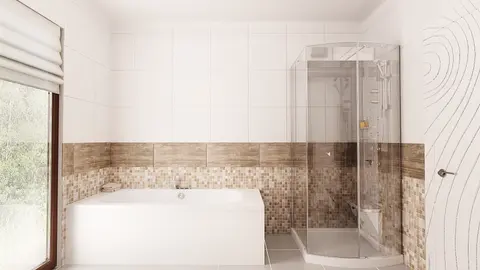

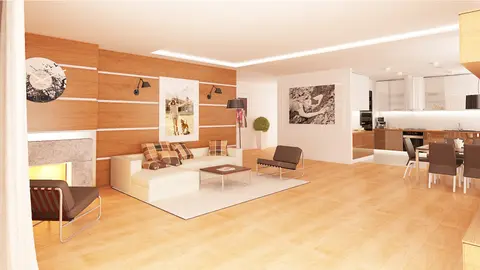

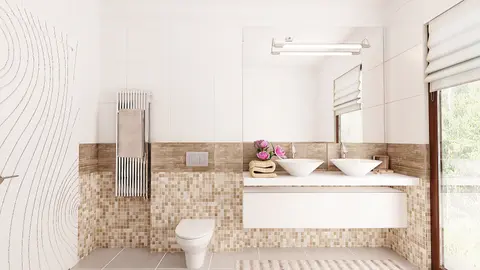

gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
gotowy projekt domu Z281 NF40 – aranżacja wnętrz, wersja projektu w standardzie NF40
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50

UWAGA! Oznaczenie energetyczne NF40 oznacza, że zapotrzebowanie danego budynku na energię użytkową nie przekracza poziomu 40 kWh/m2 rok. Projekt posiada wentylację mechaniczną z odzyskiem ciepła, zwiększoną termoizolacyjność przegród, kolektory słoneczne, wydajne ekologiczne źródło ogrzewania oraz dodatkowe rozwiązania niwelujące mostki cieplne. Projekt wymaga adaptacji do warunków lokalnych, aby można było skorzystać z rządowego programu Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej. Podane wielkości i wymiary mogą ulec zmianie z uwagi na dostosowanie projektu pod standard NF40.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1966
  • - TJE-459
  • - SZ5 Z281 NF40 CE (DOM SZ2-17)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
3 770
3 204,50
Oszczędzasz 565,50

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
