    Gotowy projekt domu Z360 - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.

    Z360 odbicie lustrzane

    Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    murowany
    murowany
    dostępność projektu: 10 dni roboczych
    4 590
    3 534,30
    Oszczędzasz 1 055,70
    murowany
    murowany
    dostępność projektu: 10 dni roboczych
    lustrzane odbicie
    4 590
    3 534,30
    Oszczędzasz 1 055,70
    Gotowy projekt domu Z360 - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    Gotowy projekt domu Z360 - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    Gotowy projekt domu Z360 - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    Gotowy projekt domu Z360 - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    Gotowy projekt domu Z360 - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    Gotowy projekt domu Z360 - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    zamknięcie lokali z holu
    2 sypialnie na parterze
    szeroki garaż = miejsce na rower, regał

    Parter 92,5 / 132,7

    Pokój
    11,1 m²
    Pokój
    10,1 m²
    Łazienka
    7,6 m²
    P.g.+pralnia
    8,3 m²
    Hol
    7,9 m²
    Salon+kuchnia
    37,9 m²
    Sień
    6,1 m²
    Hol
    3,5 m²
    Garaż
    40,2 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    wygodny taras
    opcja zamiany salonu i kuchni miejscami
    duże przeszklenia w części dziennej

    Poddasze 80,7 / 101,3

    Łazienka
    3,9 m²
    Pokój
    6,7 m²
    Pokój
    12,5 m²
    Pokój
    9,2 m²
    Salon
    20,6 m²
    Kuchnia
    14,8 m²
    Hol+schody
    13,0 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,36 m
    długość
    23,26 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    14,36 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    173,2 / 234,0 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    172,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    40,2 m²
    Kubatura
    590,99 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,32 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    188,26 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,87 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    22,36 x 23,26 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z360

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 430 680  287 120

    50%38%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 10 dni roboczych
    4 590
    3 534,30
    Oszczędzasz 1 055,70

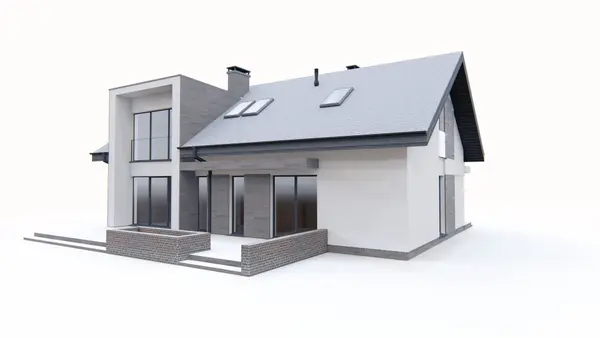

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    Gotowy projekt domu  - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.

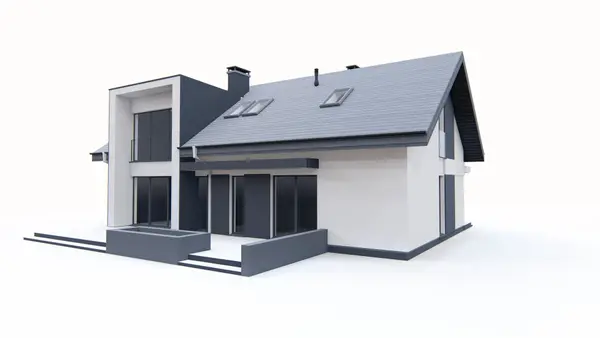

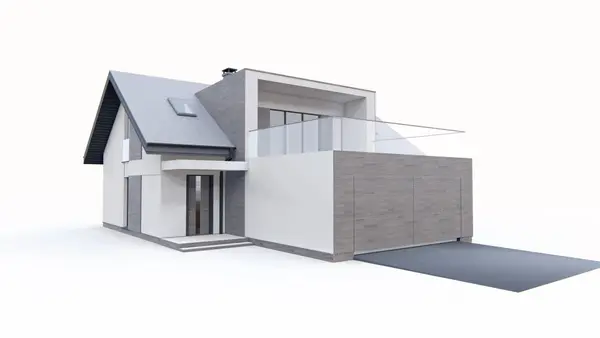

    Nowoczesna, biało-szara bryła. Dach dwuspadowy, którego dodatkową zaletą oprócz atrakcyjnego kształtu, jest niska cena jego wykonania.

    Parter zawiera obszerną i funkcjonalną przestrzeń. Salon połączony z jadalnią i aneksem kuchennym posiada dwa wyjścia na zewnątrz. Dzięki temu posiłki spożywane na tarasie staną się naszym codziennym luksusem. Wyspa barowa w aneksie kuchennym zostanie doceniona przez każdą gospodynię.

    Dwa pokoje mogą zostać przeznaczone dla osób starszych, zaś młodzi zamieszkają na górze. Wspólne będzie jedynie pomieszczenie gospodarcze i pralnia, ponieważ strych użytkowy również posiada oddzielną kuchnię i jadalnię. Dzięki temu każda z pań może wieść prym na „swoich włościach”. Na górze zaplanowano trzy sypialnie i łazienkę. Dodatkowy atut stanowi wielki taras, który można wykorzystywać wedle swojego uznania i potrzeb.

    Projekt Z360 został zaprojektowany z myślą o dwupokoleniowej rodzinie, którą łączą na tyle silne więzi rodzinne aby zamieszkiwać pod jednym dachem. Uwzględnia również potrzebę poczucia niezależności, czego dowód stanowią dwie kuchnie. Dzięki temu każdy będzie czuł się u siebie swobodnie.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1901
    • - TPE-512
    • - SZ5 Z360 CE (DOM SZ2-58)
    Gotowy projekt domu  - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.
    Gotowy projekt domu  - Dwulokalowy dom z poddaszem użytkowym oraz garażem i tarasem.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
