    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.

    Z351 odbicie lustrzane

    Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 690
    3 611,30
    Oszczędzasz 1 078,70
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 690
    3 611,30
    Oszczędzasz 1 078,70
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu Z351 - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.

    Parter 97,5 / 102,7

    Pomieszczenie gospodarcze
    5,0 m²
    Sień
    3,5 m²
    Hol+schody
    10,6 m²
    Łazienka
    6,6 m²
    Salon
    19,5 m²
    Kuchnia+jadalnia
    13,7 m²
    Sień
    3,5 m²
    Hol+schody
    7,9 m²
    WC
    1,8 m²
    Salon
    17,9 m²
    Kuchnia+jadalnia
    12,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.

    Poddasze 81,2 / 100,1

    Hol
    9,0 m²
    Łazienka
    4,6 m²
    Pokój
    7,7 m²
    Pokój
    11,0 m²
    Pokój
    11,6 m²
    Garderoba
    3,5 m²
    Hol
    3,1 m²
    Schowek
    2,1 m²
    Łazienka
    3,9 m²
    Pokój
    13,6 m²
    Pokój
    11,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.

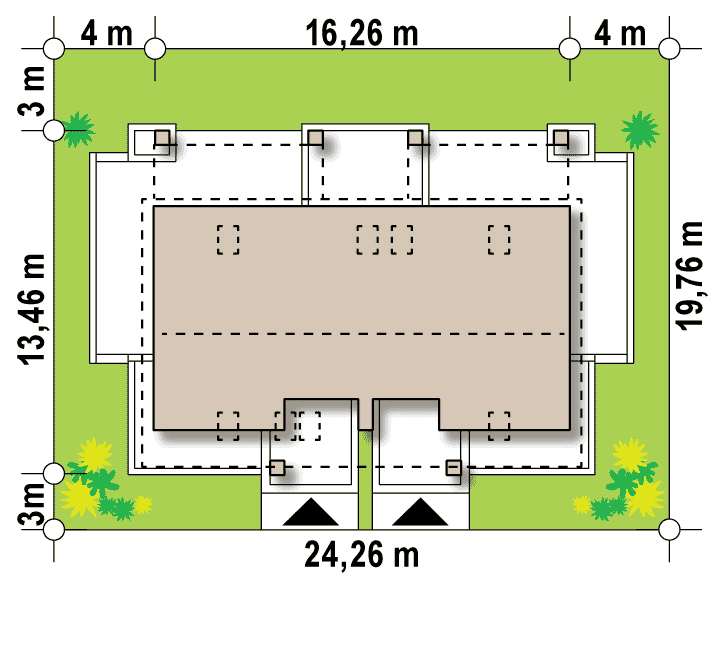

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    24,26 m
    długość
    19,76 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    16,26 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    178,7 / 202,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    142,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    509,47 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,44 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    42°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    232,8 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,1 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    24,26 x 19,76 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    gont, blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    83 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    60,1 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z351

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 345 231  230 154

    52%36%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    4 690
    3 611,30
    Oszczędzasz 1 078,70

    zobacz alternatywną kolorystykę domu

    zobacz alternatywną kolorystykę domu

    zobacz interaktywny model 3D

    Gotowy projekt domu  - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu  - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.

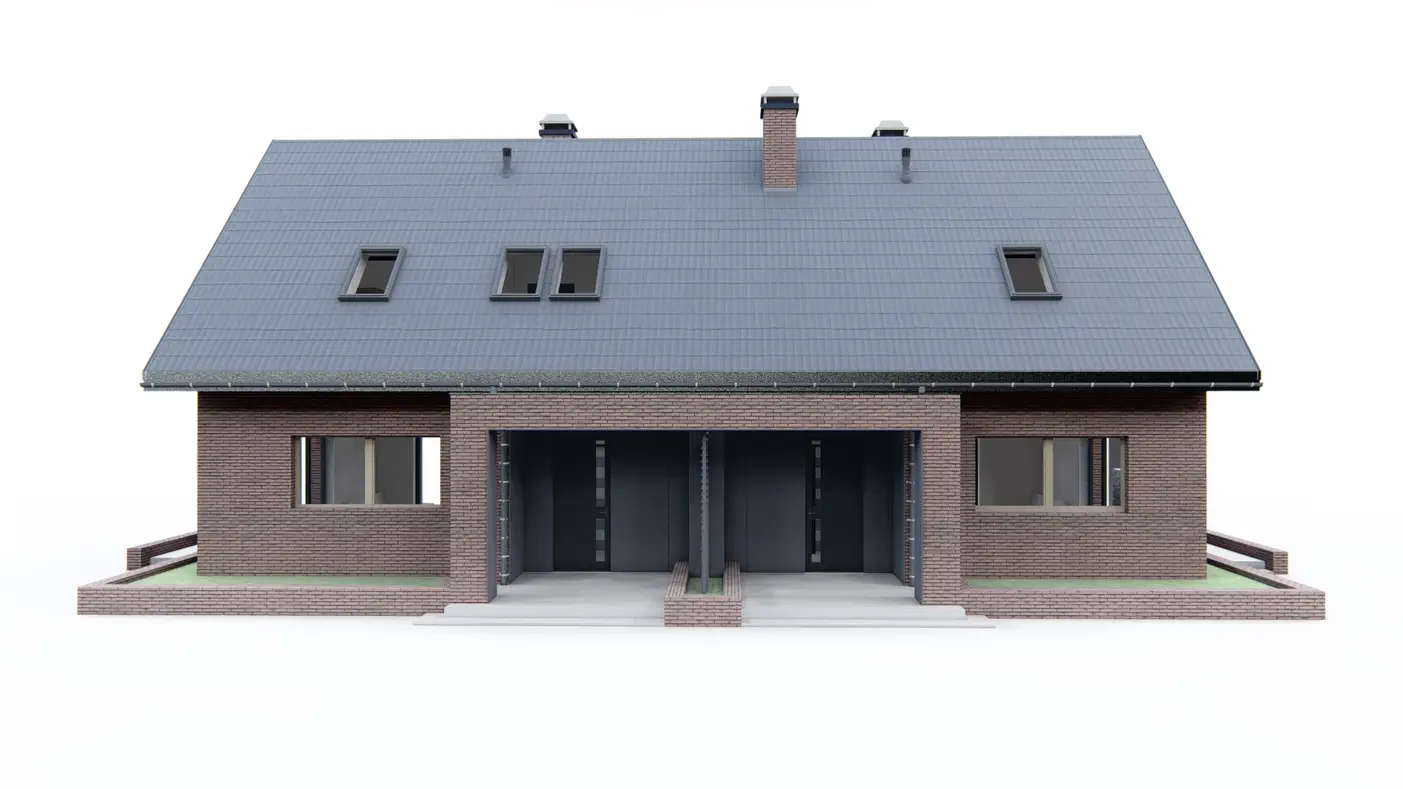

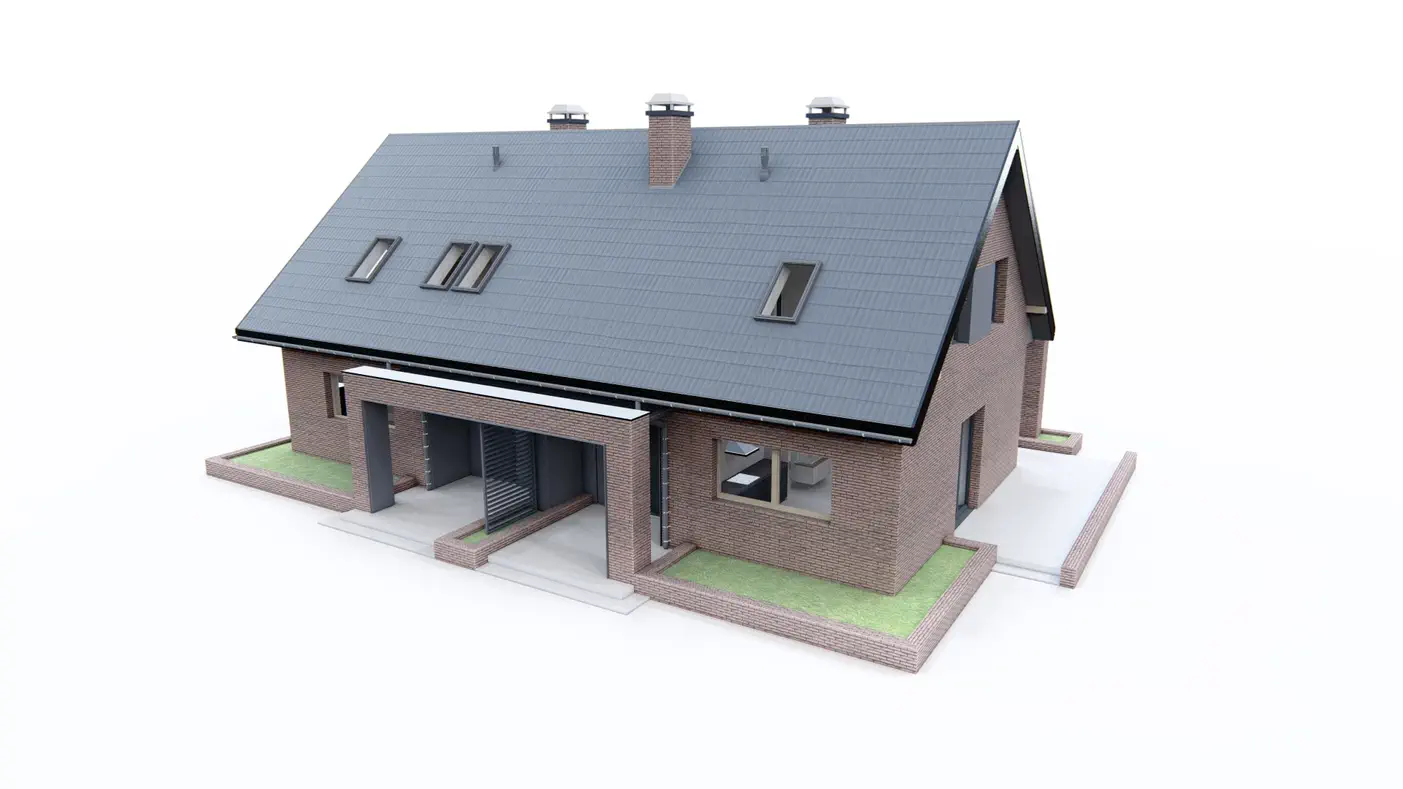

    Z351 to dom dwulokalowy z tradycyjnym dachem dwuspadowym. Aranżację przyziemia stanowią klomby na tarasie. Elewację wykończono płytkami klinkierowymi. W połączeniu z kompozycją z pergoli są one znakomitym akcentem architektonicznym dopełniającym całość budynku.

    Parter to dzienna strefa domu. Stanowią go dwa oddzielne mieszkania połączone pomieszczeniem gospodarczym, które można zamknąć z każdej strony aby uzyskać efekt prywatności. Lewe skrzydło jest większe niż prawe. Pozwala nam to dysponować mieszkaniami w zależności od naszych potrzeb. Oddzielne sienie zaprojektowano po to, aby między rodzinami nie powstawały konflikty na tle zamiatania naniesionego piasku. Kolejny atut stanowią oddzielne łazienki, kuchnie, salon z jadalnią, gdzie znakomicie można wypocząć przy ciepłym kominku.

    Piętro to również dwa oddzielne mieszkania, niepołączone ze sobą przejściem jak w przypadku parteru. Lewe skrzydło posiada 3 pokoje, z których jeden sąsiaduje z przylegającą prywatną garderobą. Prawe skrzydło, mniejsze, posiada dwa pokoje i łazienkę oraz schowek na szczotki lub ubrania, to od nas i naszych potrzeb zależy jak wykorzystamy to pomieszczenie.

    Budynek dedykowany jest dla osób, które chcą jedno mieszkanie wynająć drugie zajmować samemu. Z biegiem czasu, gdy dzieci podrosną, mogą zamieszkiwać w jednym skrzydle a rodzice w drugim. Podkreślenie wejścia głównego oraz wejść tarasowych przez białe formy architektoniczne oraz kompozycja z pergolami stanowią kunsztowne wykończenie praktycznego domu dwulokalowego.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1886
    • - TGW-475
    • - SZ5 Z351 CE (DOM SZ2-55)
    Gotowy projekt domu  - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.
    Gotowy projekt domu  - Dom dwulokalowy z dachem dwuspadowym i oddzielnymi wejściami.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
