Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.

Zr17 odbicie lustrzane

Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
murowany
koncepcja
dostępność projektu: 27 dni roboczych
7 070
murowany
koncepcja
dostępność projektu: 27 dni roboczych
lustrzane odbicie
7 070
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.
Gotowy projekt domu Zr17 - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.

Piwnica 127,1

Hol
7,3 m²
Pralnia
6,8 m²
Sauna
11,8 m²
WC
1,1 m²
Łazienka
3,0 m²
Siłownia
41,7 m²
Pokój rekreacyjny
55,3 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.

Parter 121,2 / 155,9

Sień
6,7 m²
Hol
14,0 m²
Kuchnia+jadalnia
29,7 m²
Spiżarka
2,9 m²
Salon
43,3 m²
Łazienka
3,5 m²
Gabinet
14,9 m²
Pom. gosp.
6,2 m²
Garaż
34,7 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.

Piętro 91,2

Hol
10,8 m²
Pokój
21,8 m²
Łazienka
6,2 m²
Pokój
18,8 m²
Łazienka
10,2 m²
Pokój
23,3 m²
Taras na piętrze
41,0 m²
Taras na piętrze
31,1 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Trzykondygnacyjna, nowoczesna rezydencja na skarpie z tarasami oraz basenem.

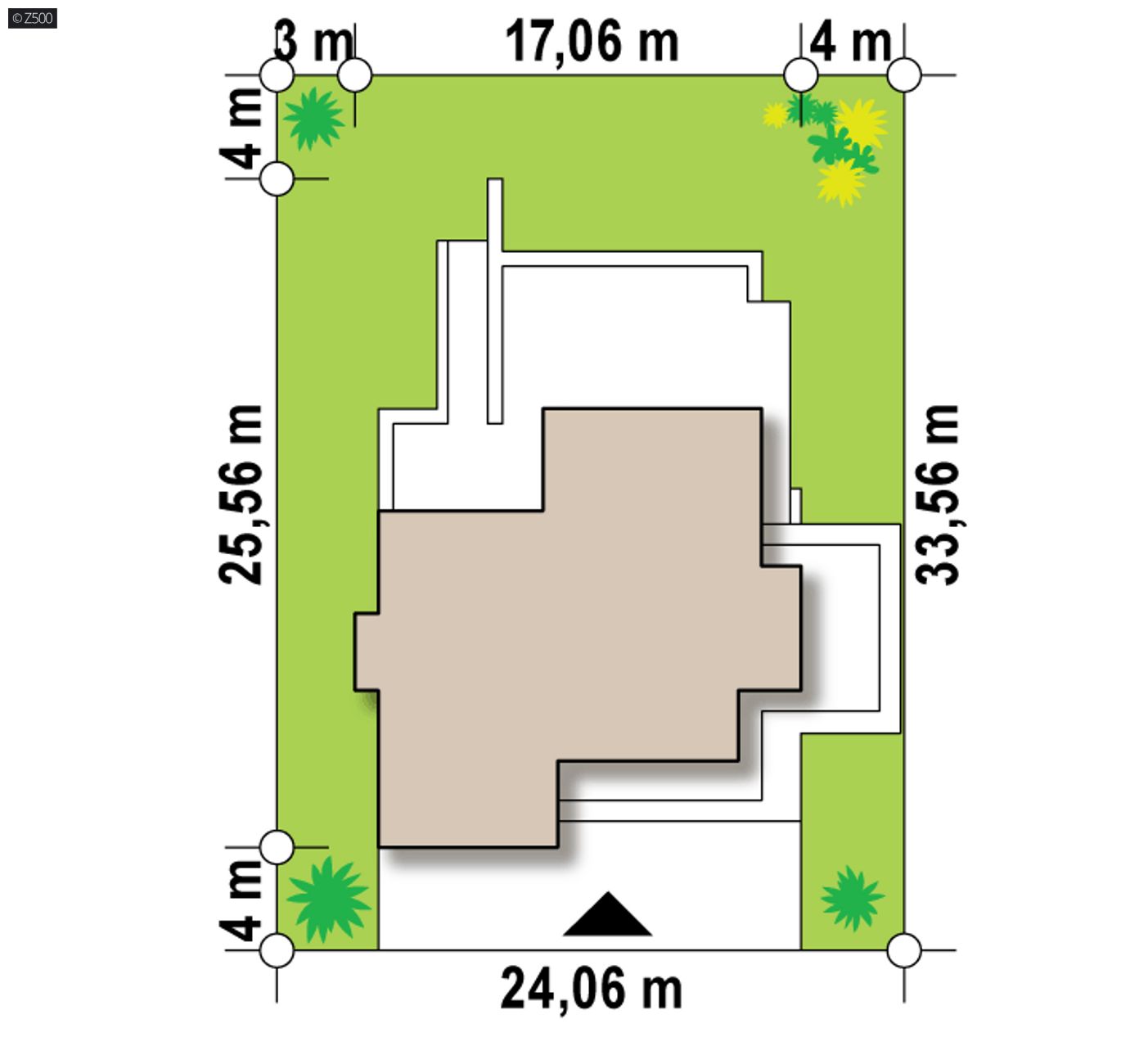

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
24,06 m
długość
30,78 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
17,06 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
339,5 / 374,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
318,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
34,7 m²
Kubatura
1 800,13 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
9,1 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
85,63 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
24,06 x 30,78 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
Dach
blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zr17

wg cennika sekocenbud 2015/10
Ceny średnieCeny minimalne
Stan surowy zamknięty307 911 262 063
Instalacje60 866 51 803
Prace wykończeniowe137 673 117 174
Razem:506 450 431 040
Ten dom możesz postawić metodą gospodarczą za:
355 072,31 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
koncepcja
dostępność projektu: 27 dni roboczych
7 070

Prosta, nowoczesna rezydencja o powierzchni ponad 300 m. idealnie nadająca się do zabudowy na skarpie. Na płaskim podłożu należałoby zrezygnować z kondygnacji -1.

Elewację ozdabia biały tynk z czarnymi wstawkami, zaś szklane balustrady krystalizują nieszablonowy styl budynku.

Od strony ogrodu znajduje się wielka tafla przeszkleń doskonale doświetlających wnętrze domu.

Jednym z większych atutów dedykowanego projektu są tarasy połączone ze sobą schodami z góry do samego dołu. Dzięki nim możemy poruszać się po pokojach niekoniecznie wchodząc drzwiami frontowymi.

Parter to dwustanowiskowy garaż oraz strefa dzienna z małym gabinetem, z którego można wyjść na taras żeby zaczerpnąć świeżego powietrza podczas pracy. Jadalnia oraz salon zostały zabudowane przeszkloną ścianą przesuwną, dzięki której w ciepłe dni można powiększyć salon o powierzchnię tarasu otwierając wyjście.

-1 to poziom strefy rekreacyjnej – basen, siłownia, sauna, zaprojektowane specjalnie z myślą o męskiej części domowników. Również z myślą o nich została zaprojektowana winiarnia, a nieopodal pralnia. Właśnie po to, aby nie mogli się wykręcić, że „nie wiedzą gdzie jest”. Żeńska część mieszkańców będzie mogła być wyręczona przy robieniu prania, bo przecież „kochanie jak będziesz szedł do siłowni to wstaw po drodze pranie, a jak skończysz ćwiczyć, to powieś je proszę…”

Piętro stanowią 2 tarasy, 3 duże sypialnie z czego jedna posiada prywatną łazienkę a pozostałe dwa pokoje współdzielą drugą łazienkę.

Projekt Zr17 jest przeznaczony dla osób rodzinnych, gdzie każdy z domowników będzie miał swoją prywatną enklawę.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1889
  • - TKT-462
  • - SZ5 Zr17 CE (DOM SZ2-62)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
koncepcja
dostępność projektu: 27 dni roboczych
7 070

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
