    Funkcjonalny i tani w budowie dom z poddaszem, także na małą działkę.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 390
    2 610,30
    Oszczędzasz 779,70
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 390
    2 610,30
    Oszczędzasz 779,70
    Gotowy projekt domu Z102 - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    Gotowy projekt domu Z102 - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    Zadaszone wejście do budynku
    Pokój gabinet lub sypialnia
    Przestronna sień

    Parter 63,0

    Sień
    5,9 m²
    Hol+schody
    7,0 m²
    Salon+kuchnia
    33,2 m²
    Pom. gosp.
    2,5 m²
    Pokój
    11,1 m²
    WC
    3,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    Wydzielona pralnia
    Duża sypialnia
    Łazienka z prysznicem i wanną

    Poddasze 41,9 / 57,2

    Hol
    5,3 m²
    Balkon
    2,5 m²
    Pokój
    8,2 m²
    Pokój
    11,4 m²
    Pokój
    10,1 m²
    Łazienka
    4,8 m²
    Pralnia
    2,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.

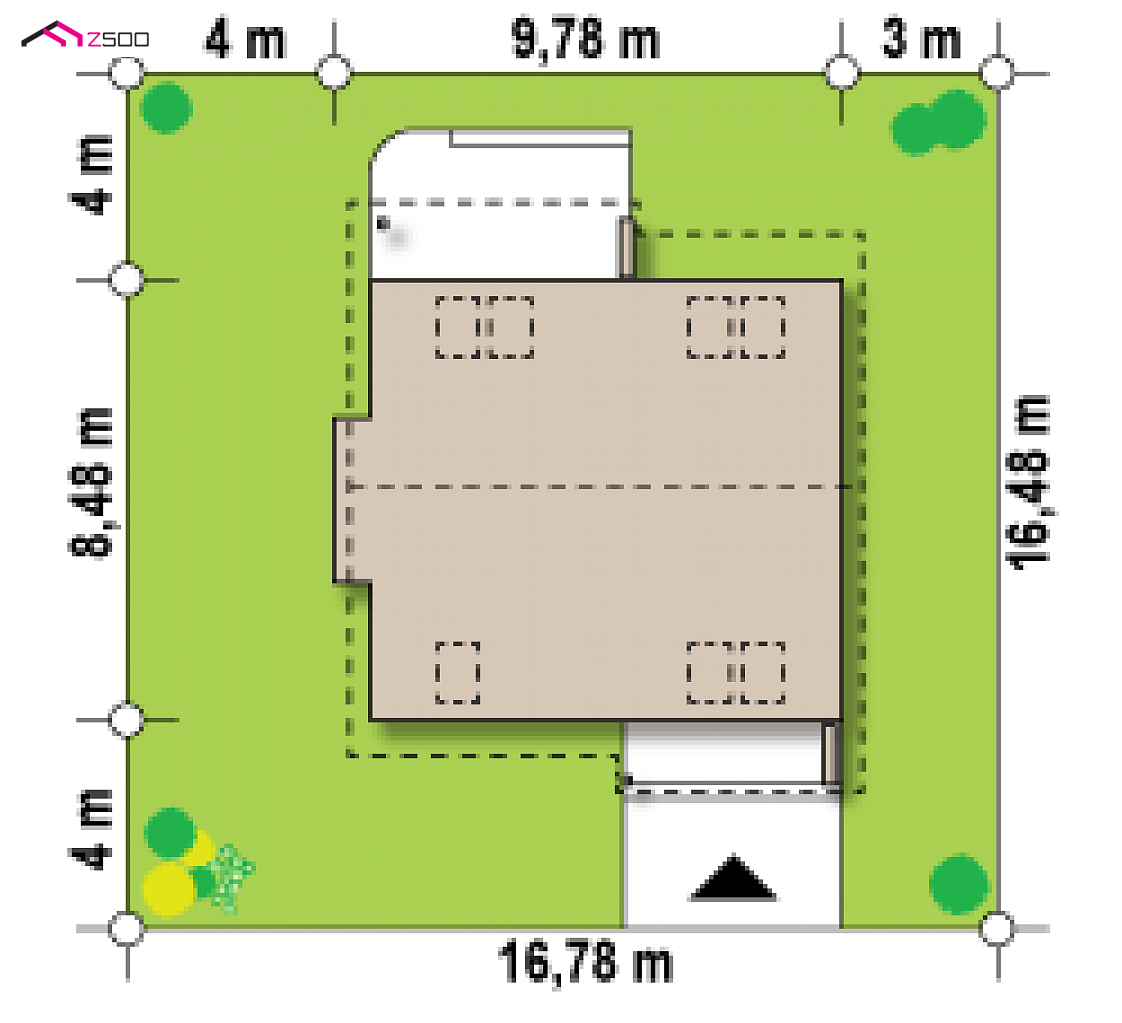

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    16,78 m
    długość
    16,48 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    9,78 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    104,9 / 120,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    79,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    292,38 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,83 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    38°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    127,87 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,99 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    16,78 x 16,48 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    90 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    74,3 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z102

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 239 996  159 998

    49%37%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +1000 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    gotowy projekt domu Z102 – aranżacja wnętrz, Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 390
    2 610,30
    Oszczędzasz 779,70
    Gotowy projekt domu  - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    Gotowy projekt domu  - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.

    Projekt Z102 to projekt funkcjonalnego i taniego w budowie domu.Prosta konstrukcja oraz dach dwuspadowy pozwoli zaoszczędzić pieniądze.

    Wnętrze domu to część dzienna: duży i jasny salon, jadalnia oraz kuchnia, komunikacja oraz część do pracy i wypoczynku domowników. W dużej sieni można wydzielić ścianką odrębną garderobę bądź wstawić pojemną szafę na kurtki, płaszcze i buty. Spokojnie można umieścić wygodny fotel oraz duże lustro aby zapewnić sobie komfort ubierania. Kominek ustawiony w sercu domu jest widoczny z każdego miejsca w salonie jak i z jadalni. Kuchnia otwiera się na salon, łącząc obie przestrzenie. Na parterze znajduje się dodatkowy pokój, który może służyć jako pokój gościnny bądź gabinet do pracy. Poddasze to strefa nocna dla mieszkańców, gdzie znajdują się 3 wygodne sypialnieoraz rodzinna łazienka z pralnią.

    W domu z102 życie kwitnie w jego wnętrzu jak i na zewnątrz, w pięknie urządzonym ogrodzie. Tras od strony salonu jest zadaszony wysuniętym fragmentem dachu, gdzie można urządzać grillowe imprezki w każdą pogodę.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1108
    • - TTH-232
    • - SZ5 Z102 CE (DOM OZ1-24)
    Gotowy projekt domu  - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.
    Gotowy projekt domu  - Funkcjonalny i tani w budowie dom z poddaszem,  także na małą działkę.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 390
    2 610,30
    Oszczędzasz 779,70

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Edyta K.
    Witam Mam pytanie
    Czy jest możliwość zlikwidowania pralni na piętrze i przesunięcia łazienki do końca ściany i dorobienia garderoby wchodzonej z przedpokoju?

    Nika
    Witam
    czy istnieje możliwość utworzenia kotłowni z części sieni i tam zainstalowania pieca czy musi on pozostać koło kuchni?

    Kamil
    Witam... Czy może buduje ktoś ten dom na mazurach? Chętnie bym najpierw zobaczył i skonsultował z właścicielami... muszę gdzieś włożyć w projekt kotłownię na ekogroszek POZDRAWIAM

    Do Krystian Z. : Pomieszczenie na paliwo stałe najlepiej gdy ma około 6m2 ( w zależności od kotła muszą być zachowane odpowiednie odległości od ścian pomieszczenia ). Proponujemy konsultację z architektem adaptującym bądź instalatorem, który zapoznając się z parametrami kotła odpowie na Pana pytanie.

    Ewa
    Do Wojtek : Firma czy systemem gospodarczym? Ile trzeba liczyc kasy na postawienie przez firme w stanie dewloperskim?

    Mirek
    Witam
    czy są możliwe takie zmiany aby strony zabiegu schodów odwrócić oraz przesunąć automatycznie WC na parterze i poszerzyć schody do 1m.
    Oraz zlikwidować wykurz a poszerzyć dom po stonie własnie schodów o 30-40cm.

    Katarzyna
    Pytanie do Obsługi Klienta. Czy jest możliwość umieszczenia w domu niewielkiej kotłowni? np kosztem części gabinetu lub pomieszczenia gospodarczego przy kuchni bądź wiatrołapu? Bardzo proszę o odpowiedź. Pozdrawiam

    Do Darius : Betonu B20 na zalanie ław poszło około 13 m3. Po kilku dniach rozpoczęło się murowanie fundamentu z bloczków betonowych ( poszło jakieś 13 palet po 72 szt/paleta ). Następnie izolacja fundamentu styropianem o grubości 15 cm, siatka, klej. Do zasypania fundamentów zużyto około 120 ton piasku. W realizacjach Z102 Międzyrzecz ( Małgorzata i Michał) opisuję kolejno ile materiału poszło na co. Mam nadzieję, że to Ci pomoże :) Pozdrawiam

    Anna
    Pytanie do Obsługi Klienta. Czy koszt budowy metodą gospodarczą wlicza także takie rzeczy jak płytki, panele i umeblowanie?

    Obsługa klienta
    Do Anna : kalkulacja szacunkowa dotyczy jedynie budowy do stanu surowego zamkniętego nie zawiera więc umeblowania i wykończenia wnętrza

    dzień dobry mam pytanie do obsługi klienta czy można zlikwidować kominek w salonie i przesunąć ściankę by powiększyć pom. gosp. tak by można było palić piecem na ekogroszek lub jeżeli nie jest to możliwe czy można kotłownie zrobić na prawo od wejścia tzn. zrobić ściankę i wtedy wejście byłoby przez wiatrołap. I drugie pytanie czy można wstawić okienko w łazience na parterze pozdrawiam
