Gotowy projekt domu Z340 - Parterowy dom z werandą oraz garażem w stylu amerykańskim

Z340 odbicie lustrzane

Parterowy dom z werandą oraz garażem w stylu amerykańskim
murowany
murowany
dostępność projektu: 3 dni robocze
2 570 zł
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 570 zł
Gotowy projekt domu Z340 - Parterowy dom z werandą oraz garażem w stylu amerykańskim
Gotowy projekt domu Z340 - Parterowy dom z werandą oraz garażem w stylu amerykańskim
Gotowy projekt domu Z340 - Parterowy dom z werandą oraz garażem w stylu amerykańskim
Gotowy projekt domu Z340 - Parterowy dom z werandą oraz garażem w stylu amerykańskim
Gotowy projekt domu Z340 - Parterowy dom z werandą oraz garażem w stylu amerykańskim
Gotowy projekt domu Z340 - Parterowy dom z werandą oraz garażem w stylu amerykańskim

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu - Parterowy dom z werandą oraz garażem w stylu amerykańskim

Parter 96,5 / 126,2 m²

Pokój
14,5 m²
Pokój
11,4 m²
Pokój
11,5 m²
Łazienka
6,2 m²
Sień
5,6 m²
Salon
22,8 m²
Hol
9,0 m²
Hol
3,7 m²
Garaż+pom. gosp.
30,0 m²
Kuchnia
11,7 m²
odbicie
lustrzaneRysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Parterowy dom z werandą oraz garażem w stylu amerykańskim

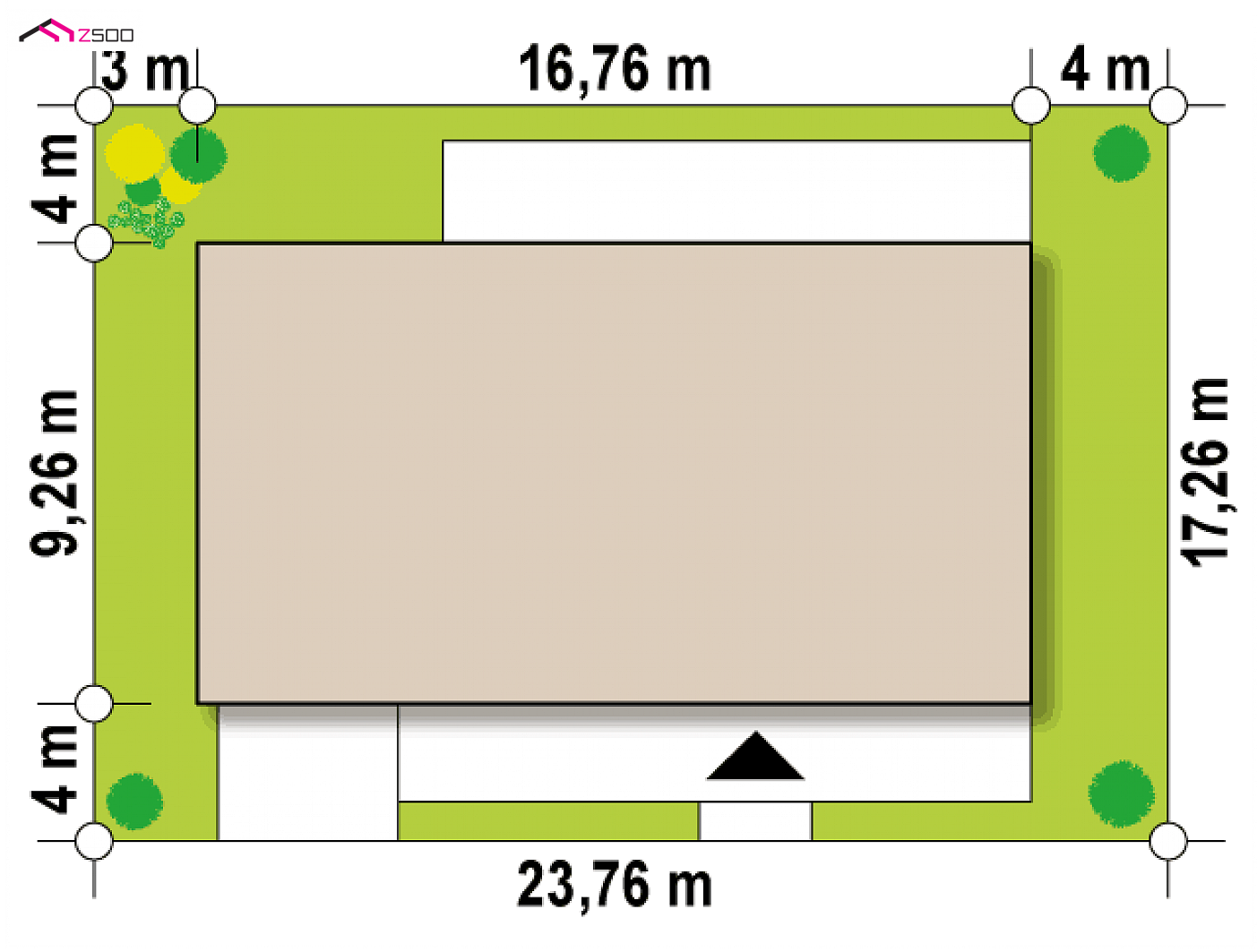

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
23,76 m
długość
17,26 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
16,76 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
96,5 / 126,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
155,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
30,0 m²
Kubatura
353,66 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,09 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30° / 25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
267 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
23,76 x 17,26 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
wiązary
Dach
blacha, blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,7 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
84,7 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z340

wg cennika sekocenbud 2 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 253 125 zł 168 750 zł

49%34%17%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
gotowy projekt domu Z340 – aranżacja wnętrz, Parterowy dom z werandą oraz garażem w stylu amerykańskim
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 570 zł

Dom parterowy w stylu toskańskim, w których lubują się również Amerykanie. Elewację ozdobiono jasnymi panelami drewnianymi, co sprawia, że świetnie komponuje się z dwuspadowym dachem o kolorze cegły. Balustrada na werandzie jest elementem funkcjonalno-ozdobnym.

Z jednostanowiskowego garażu prowadzi wejście do pomieszczenia gospodarczego oraz do wnętrza domu. W środku mamy ustawne trzy pokoje, łazienkę oraz przestronny salon z gustowną jadalnią i aneksem kuchennym. Całość dopełnia ciepły kominek przy którym domownicy zbierają się aby podjąć ważne życiowe decyzje.

Duży atut stanowią również werandy, do których wyjścia prowadzą z większości pokoi. Możemy spędzać tam sporą ilość czasu gdy pogoda sprzyja. Będzie to nasza oaza spokoju po ciężkim dniu pracy. Jeśli zaś sąsiad akurat wtedy będzie kosić trawę, wystarczy poprosić go, aby podzielił z nami naszą chwilę relaksu. Wszak nie zależy nam na tym, by żyć jak Kargul z Pawlakiem…


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1902
  • - TMF-598
  • - SZ5 Z340 CE (DOM SZ2-50)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
