Z338
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z338 - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą

Z338 odbicie lustrzane
Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą

murowany
murowany
murowany
murowany
lustrzane odbicie
Gotowy projekt domu Z338 - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą
Gotowy projekt domu Z338 - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą
Gotowy projekt domu Z338 - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą
Gotowy projekt domu Z338 - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą
Gotowy projekt domu Z338 - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą
Gotowy projekt domu Z338 - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą

Parter 84,0 / 113,9

Sień
4,6 m²
Salon+jadalnia
39,8 m²
Kuchnia
9,6 m²
Hol+schody
9,2 m²
Siłownia
11,0 m²
WC
2,3 m²
Pomieszczenie gospodarcze
6,4 m²
Garaż
23,5 m²
Schowek
7,4 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą

Poddasze 46,4 / 55,4

Hol
5,8 m²
Łazienka
4,0 m² / 5,0 m²
Garderoba
3,4 m² / 4,3 m²
Pokój
9,9 m² / 12,5 m²
Łazienka
5,1 m²
Pokój
9,4 m² / 11,8 m²
Pokój
8,8 m² / 10,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny półpiętrowy dom z garażem, siłownią oraz dużą kotłownią. Z piwnicą

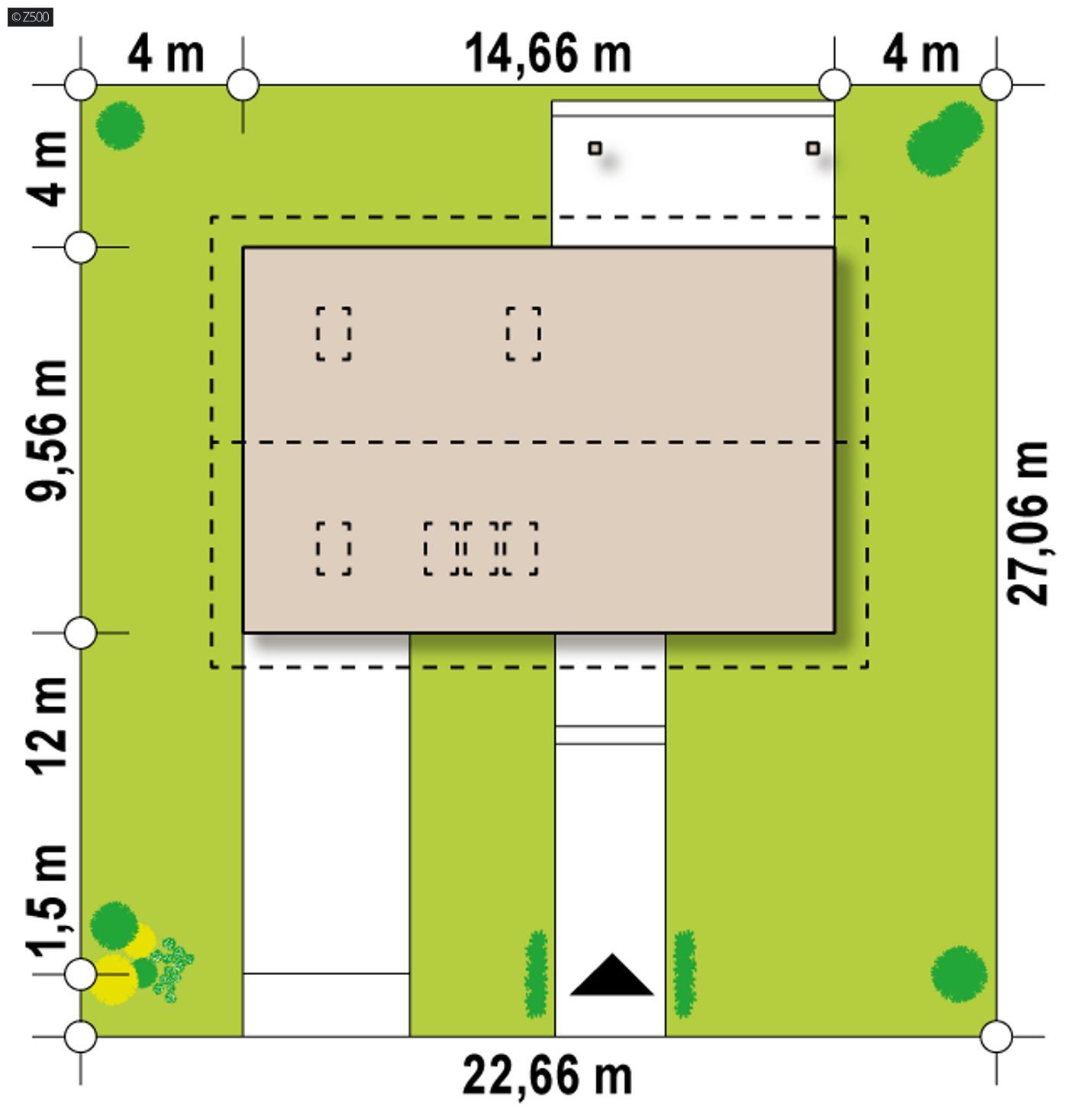

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,66 m
długość
27,06 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
14,66 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
130,3 / 169,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
140,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
23,5 m²
Kubatura
510,9 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,79 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
193,67 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,59 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
22,66 x 27,06 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z338

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
murowany
murowany
lustrzane odbicie

Przykład domu który łączy w sobie dwa style. Tradycyjny i nowoczesny. Klasyczny dach dwuspadowy jest jednym z tańszych w budowie, natomiast duże przeszklenia, pergola zadaszająca wejście nad tarasem oraz połączenie bieli z drewnem nadają mu ciepła, a także smaku w stylu modern.

W częściowym podpiwniczeniu znajduje się jednostanowiskowy garaż oraz schowek na narzędzia. Obok sąsiadująca siłownia – wszakże należy nam się coś od życia… I żona nie będzie narzekać, że „pijesz piwo przed TV”! Po przeciwnej stronie siłowni - pomieszczenie gospodarcze wraz z pralnią. Małżonka zapewne całkiem wpadnie w zachwyt jeśli mąż przy okazji niepicia piwa podczas wizyty w siłowni dodatkowo nastawi pranie… Wszak miał po drodze… Same plusy!

Poziom „0” to dzienna strefa budynku. Przestronny, ustawny salon o płaszczyźnie kwadratu jest najbardziej ustawną formą jeśli chodzi o możliwość doskonałego umeblowania pokoju. Kominek i duże portfenetrowe okna będą dodatkowym atutem. Aneks kuchenny można oddzielić ścianką działową przekształcając go w zamkniętą kuchnię. Wówczas nikt z odwiedzających nas gości nie będzie podglądał naszego mini bałaganu powstałego przy sztuce jaką jest gotowanie.

Na półpiętrze zaprojektowano trzy pokoje, z których jeden powstał z myślą o sypialni rodziców, dlatego posiada prywatną łazienkę i garderobę. Wspomnianą łazienkę, podobnie jak jeden z pokoi przeznaczonych dla dzieci, doświetlono oknami dachowymi. Półpiętro stanowi prywatną część domu. Znakomicie pełni funkcję oddzielenia części sypialnianej od reszty domu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1903
  • - TWH-881
  • - SZ5 Z338 CE (DOM SZ2-48)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Karol N.

  • Usuń ze znajomych
  • Dodaj do znajomych

Dzien Dobry,

Czy istnieje mozliwosc przekonwertowania tego projektu na technologie drewniana?

Ania W.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,
Jestem kierownikiem budowy według Z338L.
Proszę pochylić się nad rozporem pochodzącym od dachu w części salonowej.
Uważam że tak wybudować nie można ....
Grg

Magda I.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam

Jestem zainteresowana rysunkami szczegółowymi. Proszę o podesłanie na maila. Kiedy dostępne będą wizualizacje ?

Obsługa klienta

Do Magda I. : Dzień dobry, rysunki można ściągnąć ze strony po wcześniejszym zalogowaniu. Rozumiem, że chodzi o wizualizację wnętrz. Aby owe powstały należny glosować na wybrany projekt gdyż realizujemy je wg listy największego zainteresowania.

MS
DoObsługa klienta: Niestety podane wielkości poszczególnych pomieszczeń na rzucie budynku są zupełnie inne niż te podane w opisie pomieszczeń. Które wartości są prawidłowe???
