Z39 D
Adaptacja projektu
zapytaj o projekt

Z39 D

65
Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
drewniany
2 600
2 340
dostępność projektu: 3 dni robocze
Gotowy projekt domu Z39 D - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
Gotowy projekt domu Z39 D - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
Gotowy projekt domu Z39 D - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
Gotowy projekt domu Z39 D - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
Gotowy projekt domu Z39 D - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
Gotowy projekt domu Z39 D - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym
Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

Parter 41,9 / 42,5

Sień
2,1 m²
Hol
4,0 m²
Salon
18,2 m²
Kuchnia
5,6 m²
Pokój
6,6 m²
Łazienka
3,9 m²
Schowek
1,7 m² / 2,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

Poddasze 22,7 / 42,8

Hol
3,4 m² / 3,5 m²
Pokój
7,4 m² / 12,9 m²
Schowek
1,3 m² / 3,7 m²
Pokój
6,7 m² / 10,8 m²
Łazienka
4,0 m² / 8,2 m²
Schody
0,0 m² / 3,8 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Mały, przytulny dom z poddaszem, werandą od frontu, przekryty dachem dwuspadowym

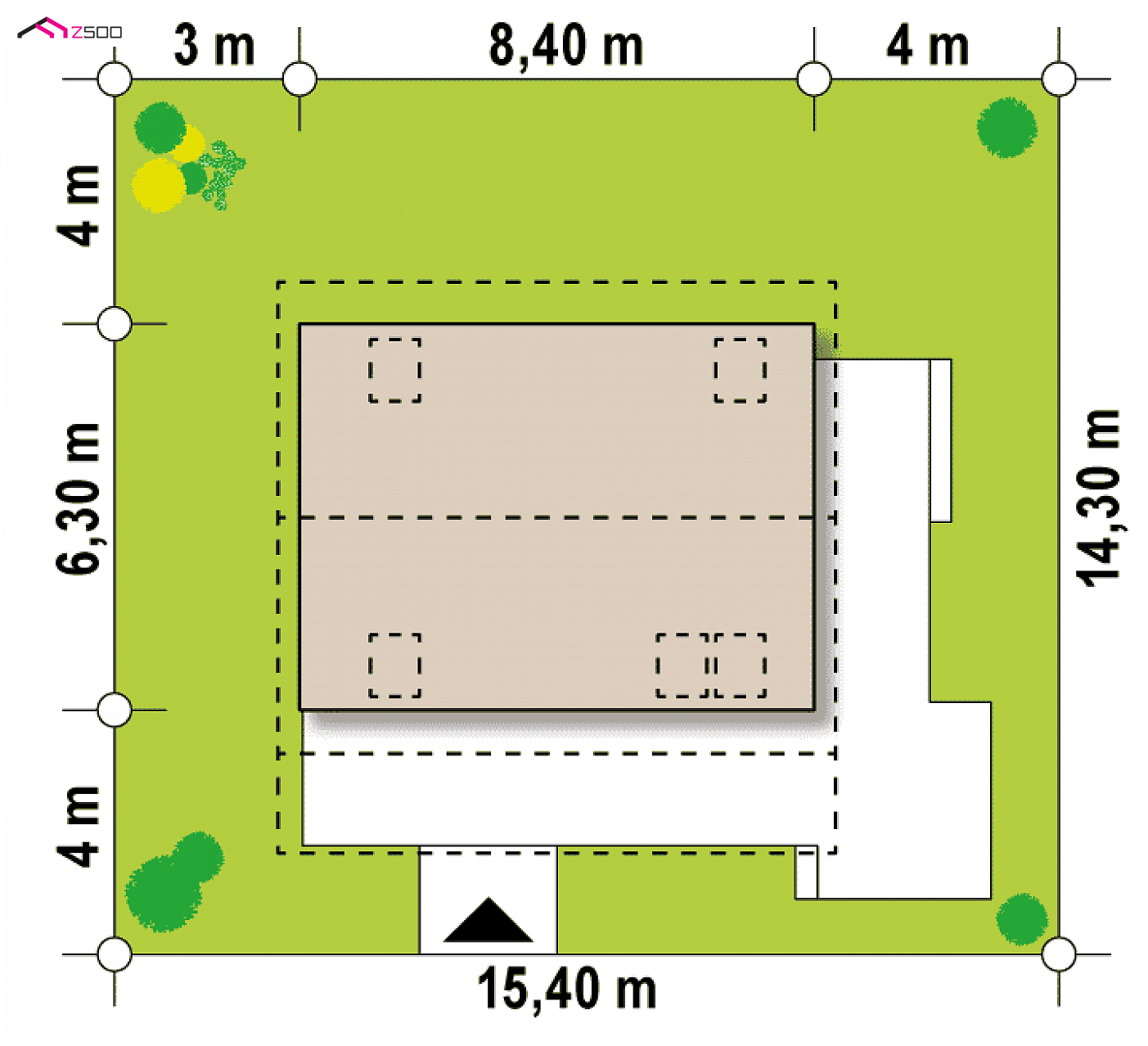

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15,42 m
długość
14,32 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
8,42 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
64,5 / 85,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
53,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
208,36 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,5 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
45°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
88,32 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,57 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
15,42 x 14,32 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
56,39 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
53,69 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,15
SS2Podsufitka (poddasze użytkowe)≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z39 D

wg cennika sekocenbud 1 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 148 050  98 700

47%39%14%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 2 340

Projekt Z39 D to prosty w budowie i niewielki dom, został przewidziany także na stosunkowo małą działkę. Od frontu, bryłę budynku urozmaica zadaszona weranda. Werandę osłania ażurowa pergola chroniąca przed deszczem, ale przepuszczająca promienie słoneczne, dzięki taras będzie doświetlona.

Pokój dzienny połączono z aneksem kuchennym, który sąsiaduje z małym pomieszczeniem technicznym. W budynku znajduje się tylko jeden pion kominowy obsługujący kominek i ew. piec c.o. Cały budynek można ogrzewać za pomocą centralnie umieszczonego kominka, co znacznie obniża koszty eksploatacji i wykonawstwa.

Na parterze znajduje się dodatkowy pokój gościnny oraz łazienka. Pokój dzienny można powiększyć poprzez likwidację pokoju gościnnego, a część łazienki przeznaczyć na pomieszczenie gospodarcze.

Na poddaszu wygospodarowano dwie sypialnie, łazienkę oraz schowek /garderobę. Jak na niewielkie gabaryty dom jest wyjątkowo funkcjonalny i wygodny na co dzień.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1857
  • - SZ5 Z39 D CE (DOM SZ2-35)
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
