    Gotowy projekt domu Z101 - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.

    Z101 odbicie lustrzane

    Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 210
    2 728,50
    Oszczędzasz 481,50
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 210
    2 728,50
    Oszczędzasz 481,50
    Gotowy projekt domu Z101 - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.

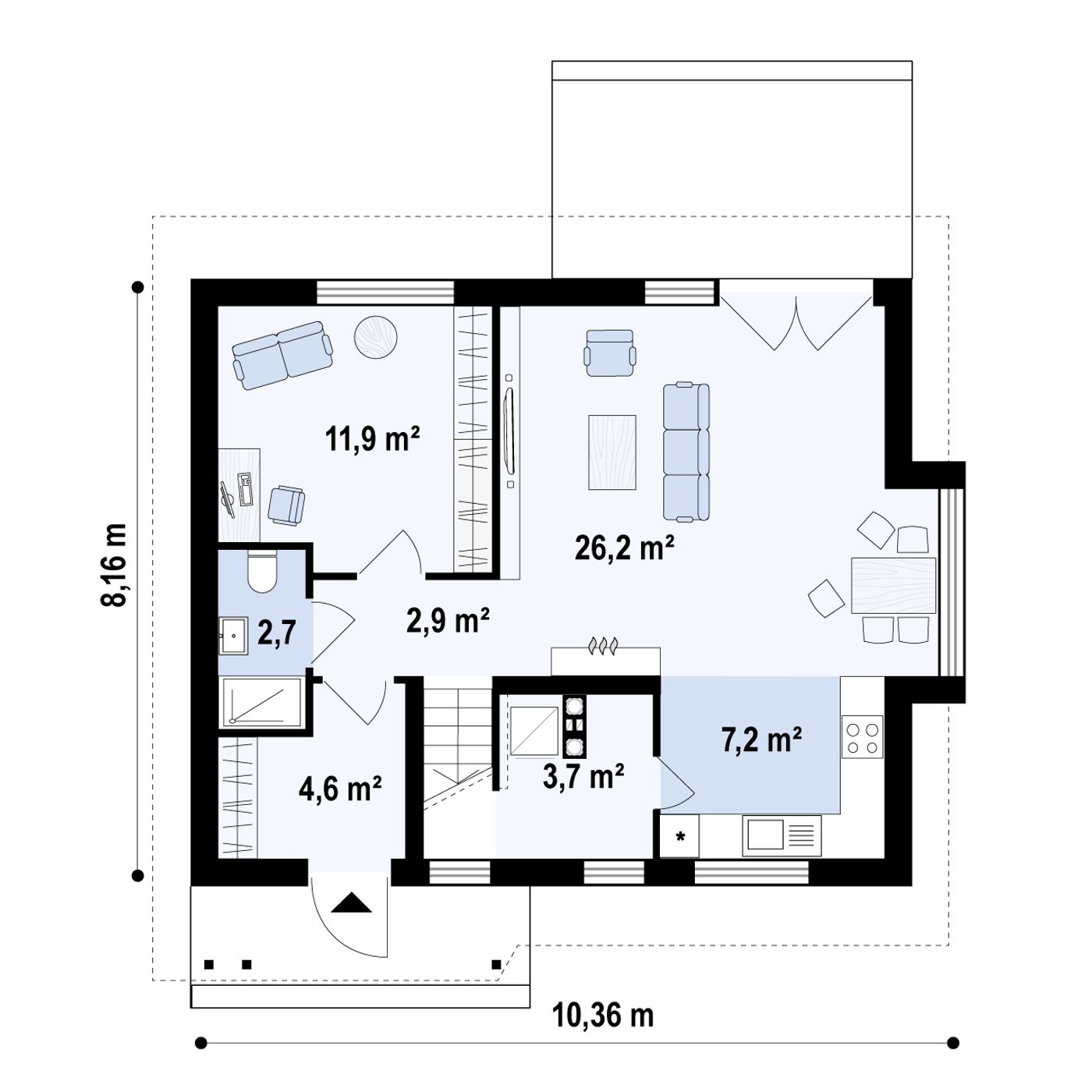

    Parter 57,5 / 61,2

    Sień
    4,6 m²
    Łazienka
    2,7 m²
    Hol+schody
    5,0 m²
    Pokój
    11,9 m²
    Salon
    26,2 m²
    Kuchnia
    7,2 m²
    Pomieszczenie gospodarcze
    3,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.

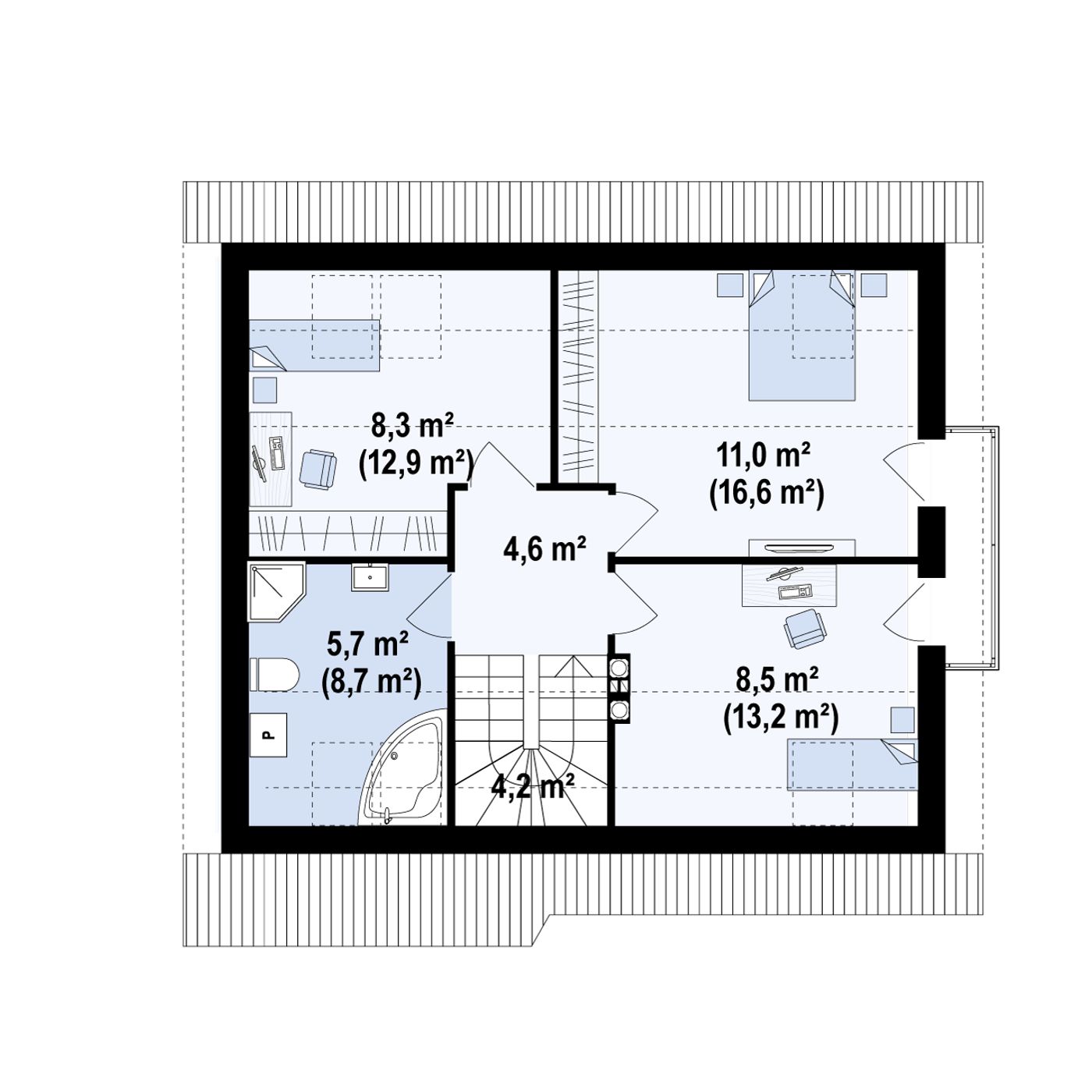

    Poddasze 38,0 / 56,0

    Hol
    4,6 m²
    Łazienka
    5,7 m² / 8,7 m²
    Pokój
    8,5 m² / 13,2 m²
    Pokój
    11,0 m² / 16,6 m²
    Pokój
    8,3 m² / 12,9 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.

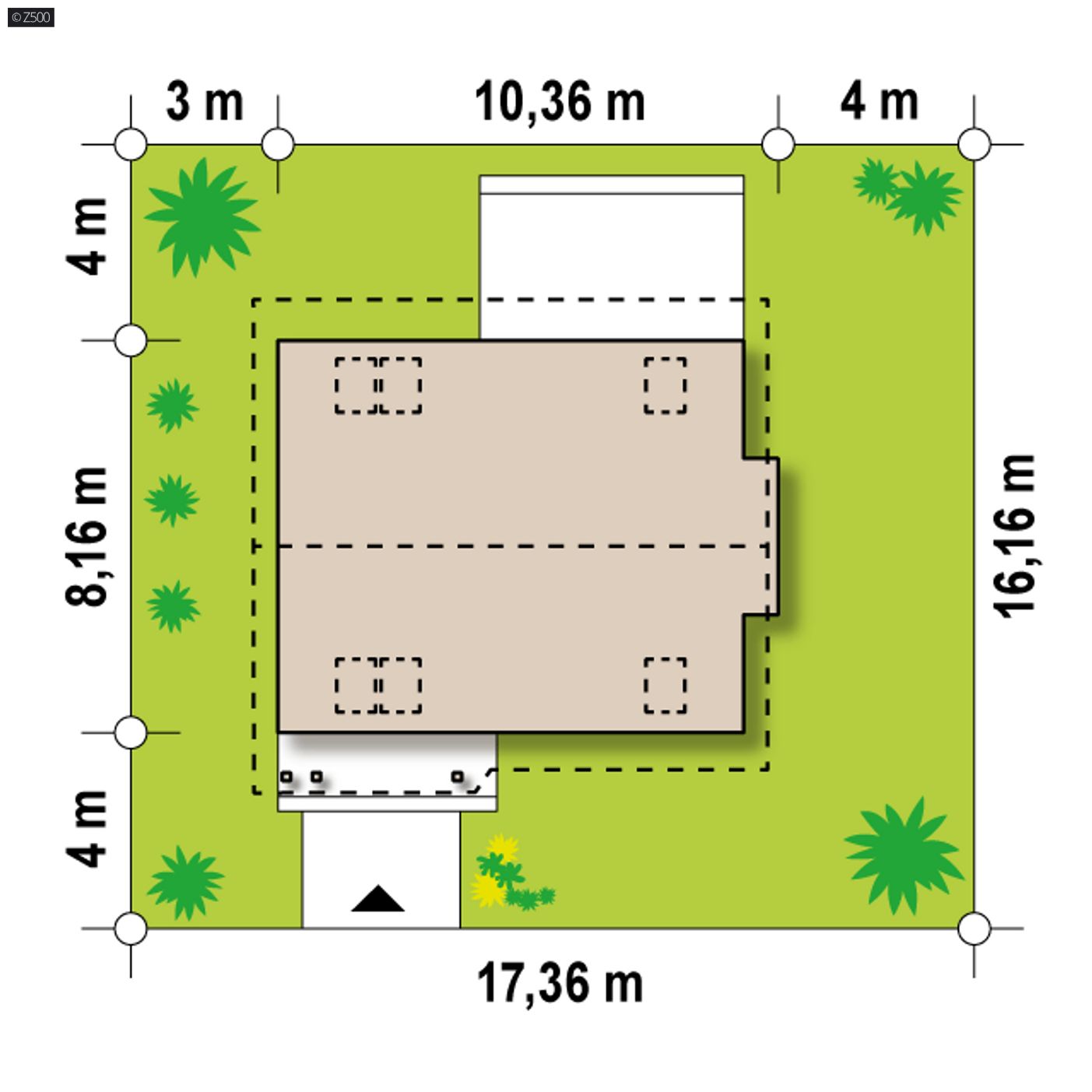

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    17,36 m
    długość
    16,16 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    10,36 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    95,6 / 117,1 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    81,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    292,16 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,78 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40° / 3°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    134,17 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,8 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    17,36 x 16,16 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    gęstożebrowy
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, solary, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    58,29 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    64,42 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna
    MW1Ściana działowa
    MW2Ściana działowa
    SD2Dach ocieplany (spadzisty)
    SS1Strop betonowy poddasze użytkowe
    PG1Posadzka mieszkania na gruncie

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z101

    wg cennika sekocenbud 2 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 201 600  134 400

    53%33%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    gotowy projekt domu Z101 – aranżacja wnętrz, Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 210
    2 728,50
    Oszczędzasz 481,50
    Gotowy projekt domu  - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    Gotowy projekt domu  - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.

    Projekt domu z101 to projekt funkcjonalny i tani w budowie ze względu na prostą  konstrukcje dachu. Optymalny kąt nachylenia dachu oraz wyższa ścianka kolankowa pozwalają zagospodarować poddasze na 3 pokoje oraz wygodną łazienkę.

    Kolejnym atutem są gabaryty domu (pow . 120m2). Funkcjonale rozwiązanie układu pomieszczeń sprawia, że każdy m2, jest optymalnie wykorzystany. Dom ma wszystko na swoim miejscu: sień z miejscem na pojemną szafę a nawet garderobę, wc z miejscem na pralkę i natrysk, dużą spiżarkę z dostępem z kuchni oraz uroczy wykusz na jadalnię. Pomieszczenia gospodarcze zlokalizowane jest w optymalnym miejscu aby dom miał jeden komin dzięki temu ograniczamy koszty budowy.

    Na poddaszu mamy do dyspozycji trzy pokoje, które mają jedną wspólną łazienkę. Jest możliwość wykonania balkonu łączącego dwa pokoje.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1107
    • - TSK-345
    • - SZ5 Z101 CE (DOM OZ4-01)
    Gotowy projekt domu  - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.
    Gotowy projekt domu  - Mały dom z pokojem na parterze, dużym P.G i wykuszem w jadalni.

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 210
    2 728,50
    Oszczędzasz 481,50

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Nina
    Projekt niespójny. W części "Ocieplenie dachów skośnych" została podana informacja dot grubości wełny, a jak już się przekartkuje do izolacji okna połaciowego, to na schemacie są zupełnie inne wartości podane. Przy wykonywaniu samodzielnie etapu izolacji poddasza, jest to dość upierdliwe. Po to kupuje się gotowy projekt, żeby z niego skorzystać, a nie zastanawiać się jak to ma być i w końcu ile położyć tej wełny.

    Obsługa klienta
    Do Aga W. : Praktyczne rozwiązanie to ścianka kolankowa o wysokości 90-120 cm. Przy tym rozwiązaniu można usytuować przy ścianie meble, biurko itp.. Oczywiście trzeba też brać pod uwagę kąt nachylenia połaci dachu.

    Proszę o kontakt osoby, które wybudowały ten projekt z101 lub z75 - czy faktycznie salon jest wystarczający by pomieścić stół z 6 krzesłami + kanapa i stolik kawowy?, co zmieści się w łazience (czytaliśmy, że mimo narysowanego prysznica wcale on się nie mieści de facto)? Jakie są realne koszty budowy na dzień dzisiejszy?

    DArio
    Przed budową baaaardzo interesowałem się realnymi kosztami budowy, teraz w połowie chciałbym podzielić się moimi doświadczeniami w tym temacie. Stan: surowy zamknięty + wiata na autko + taras zadaszony, z mediami, bez działki, tynków; koszt: 180.000 pln. Kosztorys wykończeniowy: 180.000 pln. Razem nie chce wyjść inaczej niż 360.000 pln + działka :)

    Kasia
    Witam ;)
    Kupiliśmy z mężem projekt z101 w wersji lh+ niestety w naszym szczegółowym projekcie nie ma na dole w wc prysznica ( z resztą i tak by się tam nie zmieścił) jak jest w rzucie na stronce. Trochę jesteśmy rozżaleni tą sprawą bo na niego liczyliśmy i również z tego powodu wybraliśmy ten projekt. Zostaliśmy wprowadzeni w błąd. Piszę tak ku przestrodze innym aby też wiedzieli.

    Do Kasia : do Kasi: przeczytałam twój komentarz i uznałam go za istotny, tylko po przeanalizowaniu rozkładu łazienki uznaliśmy, że to zależy jaki prysznic chcieliście, bo ja mam obecnie w mieszkaniu taką łazienkę (to mniej więcej wymiary 1,4*1,8m) i prysznic się mieści i zlew i toaleta, a jeszcze obkręcić się można dookoła ;) Prysznic 80 cm po przekątnej, wszedłby nawet 90 cm....

    Karolina
    Do Kasia : my już wybudowaliśmy Z101LH+ i faktycznie, również nacięliśmy się na nieprawdziwy rysunek, w którym jest prysznic. W rzeczywistości nie ma absolutnie żadnych szans na to, aby ten prysznic się tam zmieścił. Równiez jesteśmy rozżaleni, trzeba uważać na to, co jest na rysunkach - bo wprowadzają w błąd kupującego!

    Andrzej
    Witam serdecznie, chcielibyśmy z żoną kupić projekt z101. Czy ktoś na Śląsku chciałby się pochwalić przynajmniej stanem surowym, żeby mieć wstępne wyobrażenie o powierzchni i rozkładzie pomieszczeń ? :) pozdrawiam i proszę o kontakt na andrzej@edensport.pl

    Janusz
    Do KAMIL FERENC : Kamil, ja sam jestem z Ostródy. Mam już projekt ale nie wiem czy ruszać już z budową bo nie wiem czy wystarczy mi funduszy. Chciałbym się skontaktować z tobą przez e-mail, telefonicznie a nawet osobiście. Czy jest taka możliwość?

    DArio
    Ponawiam pytanie .. czy ktoś z Państwa buduje domek na terenie Śląska lub zachodniej Małopolski? Jeżeli byłaby szansa na krótką wizytę u Państwa to byłbym zobowiązany :) Proszę o kontakt na dariuszguja@hotmail.com

    Obsługa klienta
    Do Dominika S. : W projekcie są schody zabiegowe - zajmują mniej miejsca. Można usunąć komin oraz kominek ,ale komin do pieca w pomieszczeniu gospodarczym musi pozostać. W sprawie kosztów proszę o kontakt do studia adaptacji
    info@studioadaptacji.pl
    (+48) 722 000 500

    Kaja
    Witam czy dom z101 w podstawowej wersji ma taki sam dach jak wersja z101lh+? czy jest on wydłużony po podnisieniu ścianki kolankowej?

    Jacek
    Do Karolina : Witam,
    Właśnie kończymy budowę w Szczecinie, Z101LH+ który zaprojektowaliśmy :) . W razie pytań proszę pisać : Jacek-lesniowski@wp.pl

    DArio
    Witam, proszę o informację czy ktoś z Państwa buduje na terenie Śląska czy też zachodniej Małopolski? Czy istnieje możliwość wizyty na budowie? Pozdrawiam Dariusz

    Karolina
    Do Andrzej : pisząc jako kobieta uważam, że w podstawowym projekcie - czyli Z101, kuchnia jest mała niestety. To taka blokowa wersja kuchni - trzeba pamiętać, że kuchnia to nie tylko sprzęty, ale jakże ważny blat roboczy gdzie przez wiele lat będzie się przygotowywać posiłki, święta itp. Jeśli wstawimy tam lodówkę, płytę lub kuchenkę gazową, zlew to miejsca roboczego niewiele pozostanie. Ja mam kuchnię Z101 lh+ i też szału nie ma...
