Gotowy projekt domu  - Projekt domu na małą działkę, w technologii drewnianej.

Z34 D

Projekt domu na małą działkę, w technologii drewnianej.
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 870
2 670
Oszczędzasz 200

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Projekt domu na małą działkę, w technologii drewnianej.

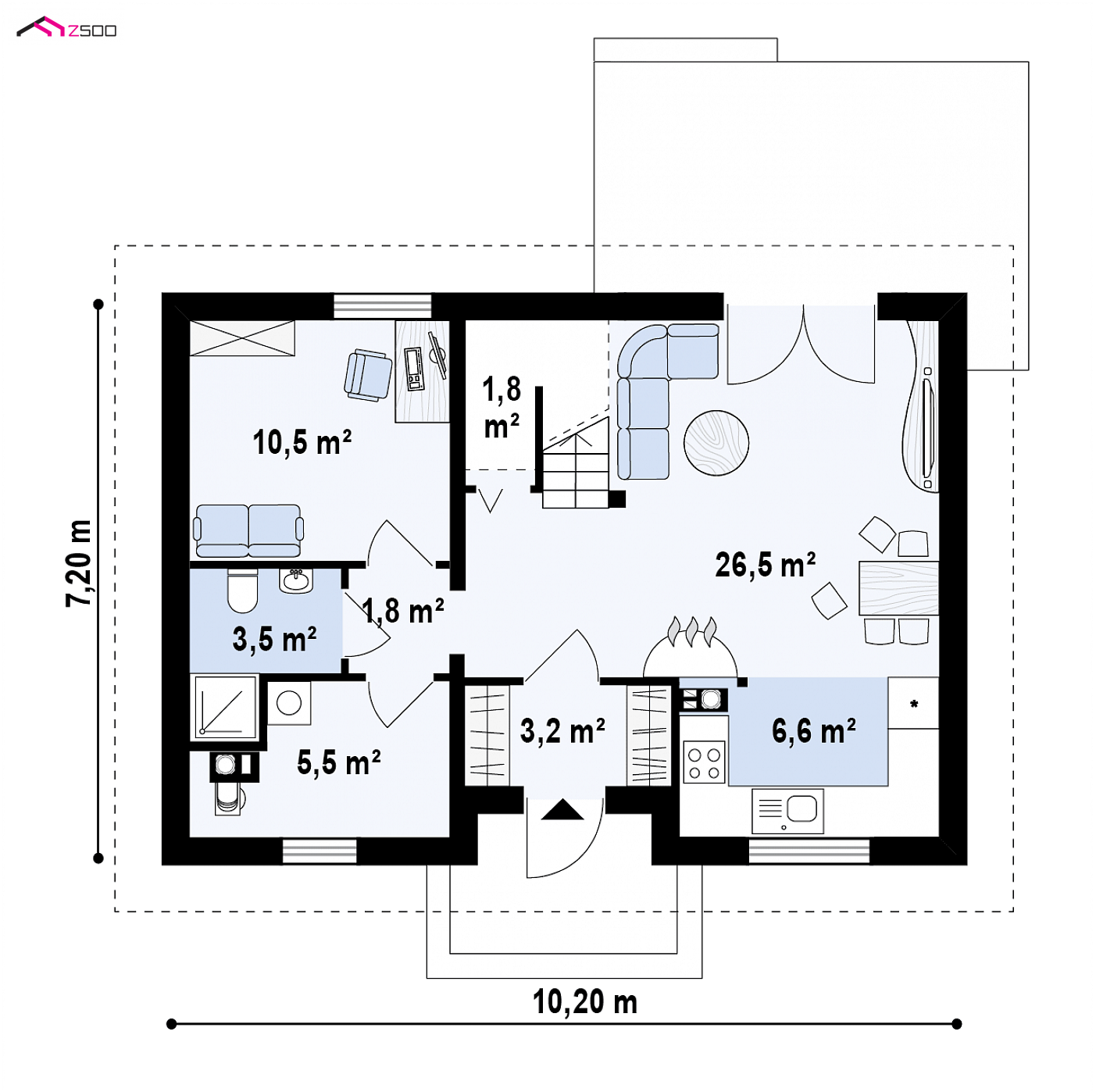

Parter 59,5

Sień
3,2 m²
Kuchnia
6,6 m²
Salon+jadalnia
26,5 m²
Hol
1,8 m²
Pokój
10,5 m²
WC
3,5 m²
P.g.+pralnia
5,5 m²
Schowek
1,8 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Projekt domu na małą działkę, w technologii drewnianej.

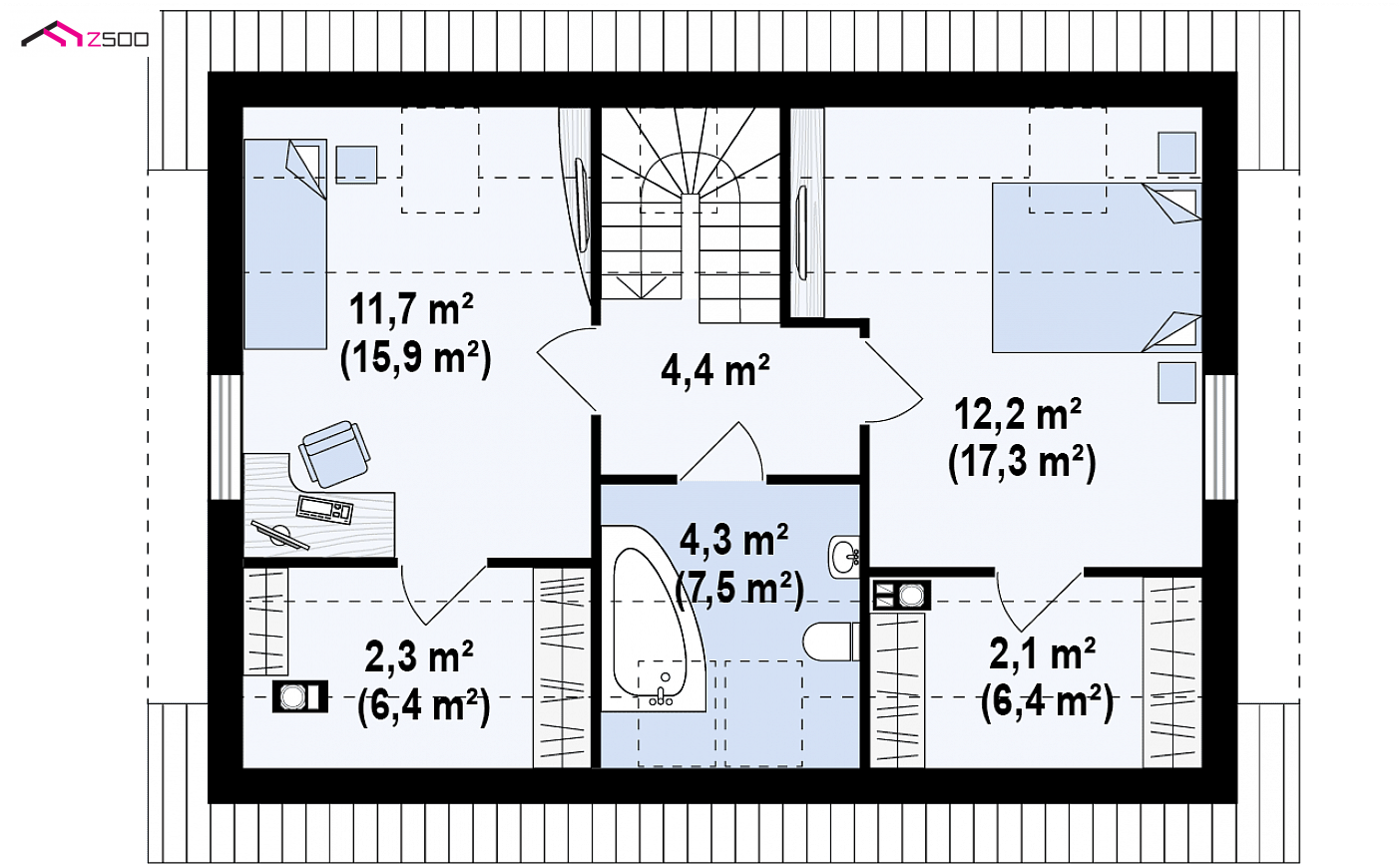

Poddasze 37,2 / 57,9

Hol
4,4 m²
Pokój
12,2 m²
Garderoba
2,2 m²
Pokój
11,7 m²
Łazienka
4,3 m²
Garderoba
2,3 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Projekt domu na małą działkę, w technologii drewnianej.

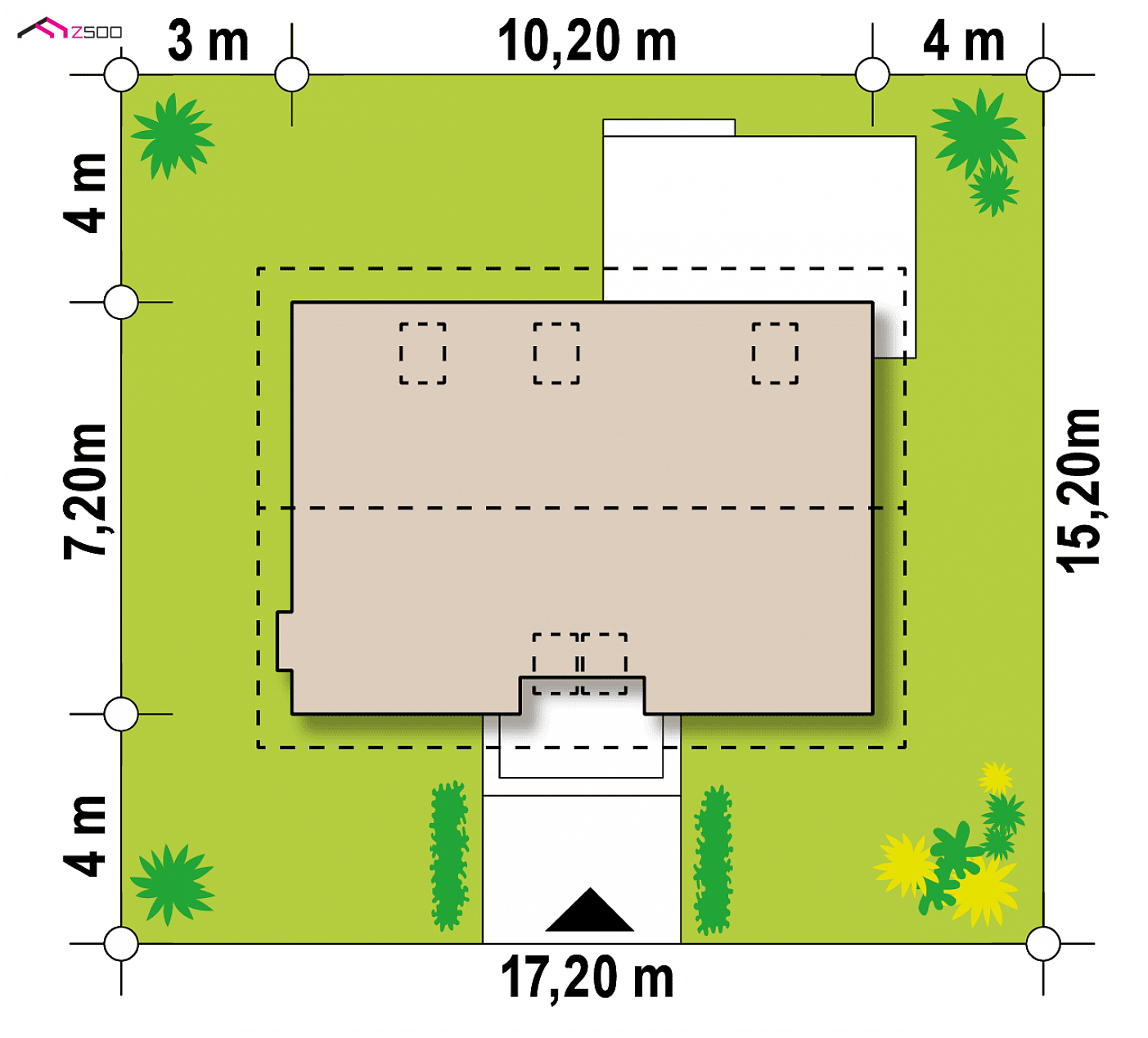

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
17,2 m
długość
15,2 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
10,2 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
96,6 / 117,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
73,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
274,65 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,33 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
124 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,81 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
17,2 x 15,2 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop
drewniany
Dach
dachówka, blachodachówka
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
81 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
66,4 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z34

wg cennika sekocenbud 2017/08
Ceny średnieCeny minimalne
Stan surowy zamknięty156 248 132 983
Instalacje39 577 33 684
Prace wykończeniowe50 705 43 155
Razem:246 530 209 822
Ten dom możesz postawić metodą gospodarczą za:
172 842,06 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 870
2 670
Oszczędzasz 200

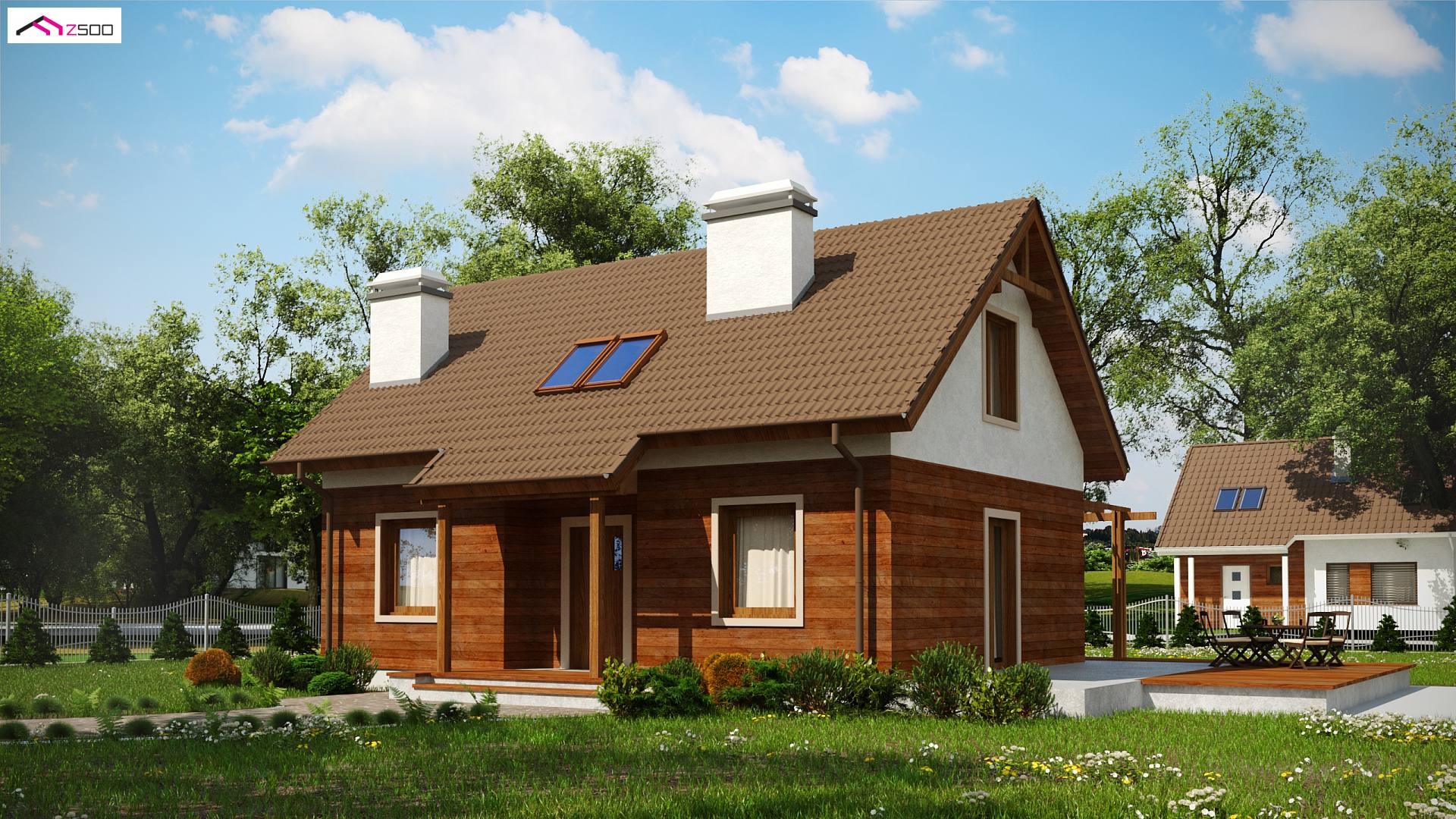

Projekt domu Z34 D spodoba się tym, którzy szukają domu małego, taniego, funkcjonalnego, bardzo prostego w budowie, a zarazem atrakcyjnego. Pomieszczenia zostały usytuowane na planie zbliżonym do prostokąta, co daje jasny i czytelny układ wnętrza.

W części parterowej znajduje się salon połączony z kuchnią, pralnia z pomieszczeniem gospodarczym, WC i gabinet, natomiast na piętrze jest duża łazienka i dwie sypialnie. Część dzienną dodatkowo ożywia otwarta klatka schodowa, która nadaje wnętrzu niepowtarzalny charakter. Stosunkowo duża cześć gospodarcza oraz schowek pod schodami pozwalają praktycznie wykorzystać powierzchnię w domu.

Na poddaszu usytuowano dwa obszerne i wygodne pokoje z własnymi garderobami oraz sporą łazienkę. Pokoje na poddaszu można doświetlić oknami w ścianach szczytowych lub oknami połaciowymi w przypadku konieczności zbliżenia się do granicy działki sąsiedniej.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1856
  • - TPL-485
  • - SZ5 Z34 D CE (DOM SZ2-34)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
