Z99
Porozmawiaj z architektem, który projektował ten dom
pon. - pt.: 8:00 - 19:00
Powierzchnia i wymiary
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Technologia i konstrukcja
Projekt konstrukcji wykonany został przy założeniach:
- III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
- III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
- głębokość przemarzania gruntu hz = 1,2m
- budynek zaliczono do I-ej kategorii geotechnicznej
- obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Termoizolacyjność
Przegroda | Opis | Wsp. U. [W/m2K] |
---|---|---|
MZ | Ściana fundamentowa | |
MZ1 | Ściana fundamentowa ocieplona | |
MZ2 | Ściana zew. konstr. ocieplona | ≤ 0,20 |
MW1 | Ściana działowa | |
MW2 | Ściana działowa | |
MW4 | Ściana wewnętrzna nośna | |
SD1 | Dach nieocieplony | |
SD2 | Dach ocieplany (spadzisty) | ≤ 0,15 |
PT1 | Posadzka tarasu/ podestu wejściowego | |
PT2 | Taras nad pomieszczeniem ogrzewanym | ≤ 0,15 |
SS2 | Podsufitka | ≤ 0,15 |
SS1 | Strop betonowy poddasze użytkowe | ≤ 1,00 |
PG1 | Posadzka mieszkania na gruncie | ≤ 0,3 |
Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.
KALKULACJA SZACUNKOWA Z99
wg cennika sekocenbud 2 kw. 2023
Standard Premium | Standard Ekonomiczny | |
stan surowy otwarty | 289 875 zł | 193 250 zł |
Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)
Dlaczego projekt Z500?
- bezpośredni kontakt z architektem konsultacje z projektantem
- najszybsza bezpłatna wysyłka oszczędzasz 20 zł
- zgoda autorska na zmiany w projekcie
- wygodna teczka na dokumenty
- gratis do każdego projektu
Opis funkcjonalny

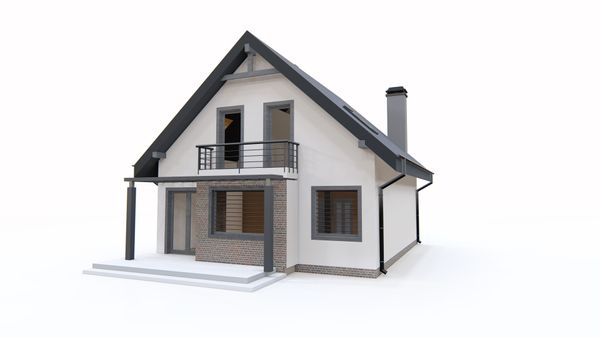

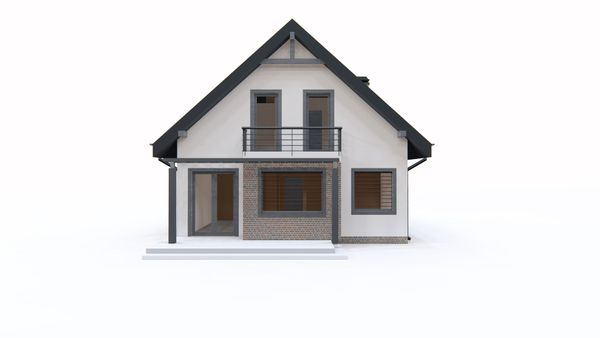

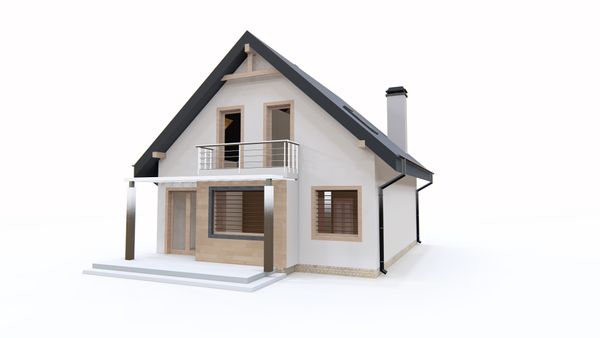

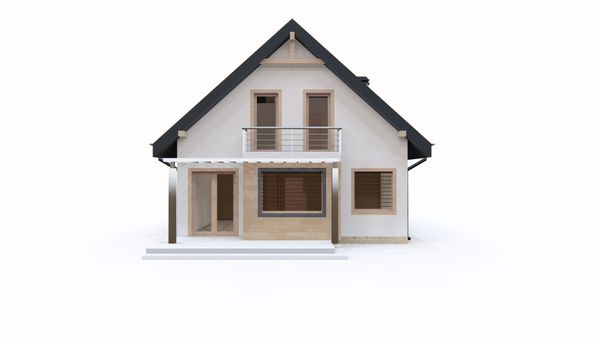

Z99 to projekt domu z poddaszem użytkowym. Współczesne wykończenie, poprzez wkomponowanie drewnianych elementów, spowodowało że dom nabrał ciekawego i niepowtarzalnego wyglądu.
W sieni przewidziano miejsce na szafę. Dalej znalazł się hol, a także osobny pokój mogący służyć jako gościnny lub gabinet. Na wprost niego umieszczono łazienkę, przez którą przechodzi się do pomieszczenia gospodarczego. Dalsza część domu to salon połączony z jadalnią i otwarta kuchnia. Przy kuchni znajduje się spiżarka pozwalająca zachować porządek.
Poddasze stanowi korytarz stanowiący ciąg komunikacyjny pomiędzy trzema sypialniami i łazienką. Wszystkie pokoje na poddaszu zostały doświetlone oknami połaciowymi oraz zaprojektowano w nich miejsce na szafy wnękowe. Ponadto dwie sypialnie zostały wyposażone w wyjście na wspólny balkon znajdujący się od strony ogrodu.
Z99 to prosta bryła, z dachem dwuspadowym która wpływa na ekonomiczność podczas realizacji projektu.
Ten projekt występuje na rynku również pod nazwą:
- - WAE1106
- - TUK-963
- - SZ5 Z99 CE (DOM OZ4-02)
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.
Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.
Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.

Komentarze
buduje Z99
Z góry dziękuję za odpowiedzi.
Nawet firma już wybrana.
Mam nadzieję, że jeszcze w tym, roku wpuścimy ją na plac budowy, jak nie to na wiosnę przyszłego.
Mam pytanko dotyczące projektu. Czy w projekcie w wersji drewnianej są fundament tradycyjny czy płyta fundamentowa?
W moim przypadku prawdopodobnie będzie wskazana płyta a nie tradycyjny fundament.
Kolejne pytanko o szacunkowy kosztorys dla techniki drewnianej (dla murowanej jest na stronie).
Można go dostać w wersji szacunkowej przed zakupem projektu? Chodzi mi o sprawdzenie czy firmy, z którymi rozmawiam podają w miarę przybliżone wartości.
Z tego co słyszałem, ktoś ma budować ten dom w wersji szkieletowej w Ludźmierzu.
Ciekaw jestem czy już zaczęliście?
Chętnie bym zobaczył ten dom w wersji "na żywo" a nie tylko na papierze.
My zaczynamy prawdopodobnie na wiosnę 2016!
Czy jest mozliwosc ogladniecia tego domku co jest na filmie > ?
jak wygląda możliwość otrzymania projektu z99 w ersji eko? Czy jest taka możliwość i czy koszt takiego projektu zmieściłby się w granicach 5k? Pozdrawiam
Czy jest możliwość poszerzenia o 1m2 i zwiększenia długości o 1m2?
Czy dom nie utraci na wyglądzie zewnętrznym?
Wtedy kotłownia zyskała by na powierzchni i czy zmieściłby się w niej piec na ekogroszek?
Lub czy można umieścić wejście do pom. tech od razu z sieni?
Wejście bezpośrednio z sieni w przypadku ekogroszku jest raczej niemożliwe.
Czy jakbyśmy się zdecydowali na dpg czy to wystarczy?
DGP - dystrybucja ciepłego powietrza z kominka nie zapewni stałego zasilania kaloryferów oraz podgrzania ciepłej wody użytkowej. DGP jest raczej stosowane jako doraźne dogrzewanie budynku / wspomaganie istniejącej instalacji grzewczej.
I czy byłaby możliwość takiej kotłowni z wejsciem z sieni, na czym najbardzie by nam zależało?
Szczegółowe możliwości odnośnie doboru właściwego pieca i co za tym idzie ostatecznego wyglądu pom. gospodarczego ustalą Państwo również na etapie adaptacji.
Ilość wprowadzania zmian w projektach gotowych jest praktycznie dowolna i wynika głównie z ostatecznej decyzji inwestora. Należy jedynie pamiętać, aby każda zmiana była zgodna z przepisami i obowiązującymi wymogami praw. bud.
https://z500.pl/projekty-dodatki/1086,adaptacja-projektu.html
albo u swojego architekta adaptującego.
Podobno, to błąd w projekcie.
Proszę o szybki komentarz
Pana komentarz został przekazany do działu technicznego, zostanie on przeanalizowany i otrzyma Pan odpowiedź na maila.
Na rysunkach szczegółowych pokazano miejsca z zaznaczonymi wywiewkami.
jeśli chodzi o kuchnię, to jest ona typu otwartego, więc posiada wentylację wspólną z salonem, czyli mała część komina w salonie.
Wiem co piszę, ponieważ mam taki projekt i przeanalizowałem go dość dokładnie.
witam czy moze ktos buduje ten domek w woj.pomorskim? czekam na kontakt,ponieważ myślę o budowie właśnie tego domku:)
