    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.

    Zr16 odbicie lustrzane

    Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.
    Gotowy projekt domu Zr16 - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.

    Parter 228,7 / 283,5

    Sień
    10,0 m²
    Pom. gosp.
    9,5 m²
    Łazienka
    7,0 m²
    Hol+schody
    41,6 m²
    Hol
    3,6 m²
    Łazienka
    7,5 m²
    Pokój rekreacyjny
    57,1 m²
    Salon+jadalnia
    62,4 m²
    Spiżarka
    4,2 m²
    Kuchnia
    17,0 m²
    Schowek
    9,0 m²
    Garaż
    54,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.

    Piętro 245,3

    Hol
    38,4 m²
    Pokój
    40,2 m²
    Garderoba
    13,8 m²
    Łazienka
    13,0 m²
    Gabinet
    18,4 m²
    Sauna
    9,3 m²
    Łazienka
    16,9 m²
    Pokój rekreacyjny
    22,6 m²
    Pokój+garderoba
    34,0 m²
    Pokój+garderoba
    38,7 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesna rezydencja z częścią dzienną, nocną oraz rekreacyjną.

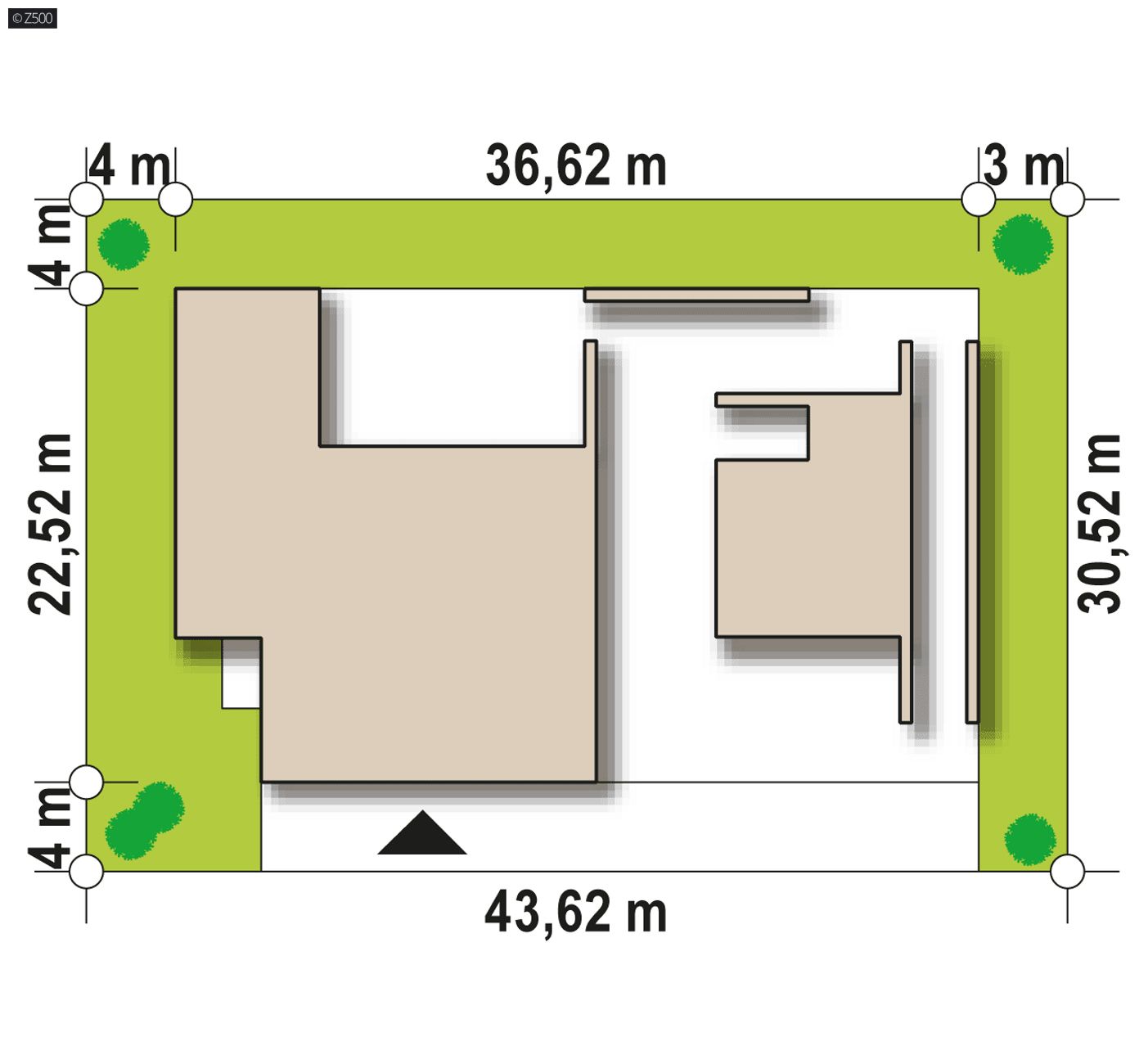

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    43,62 m
    długość
    30,52 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    36,62 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    474,0 / 528,8 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    494,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    54,8 m²
    Kubatura
    2 016,44 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    10,1 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    2° / 3°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    512,76 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    43,62 x 30,52 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Strop (piętro)
    żelbetowy
    Dach
    folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Rodzaj wentylacji
    mechaniczna
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zr16

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 1 221 375  814 250

    48%38%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie

    Elewacja dedykowanej Państwu rezydencji wykonana jest w nowoczesnym stylu podobnie jak cały budynek. Odcienie bieli i szarości nadają mu wrażenia surowej elegancji oraz stonowania. Dom zdecydowanie będzie się wyróżniać wśród sąsiadów, a żaden z zaproszonych gości nie pomyli go z innym. Szklane tafle sprawią, że wnętrze pomimo dużych powierzchni będzie widne, jasne i ciepłe.

    Dwustanowiskowy garaż ze schowkiem to osobna bryła połączona z piętrem.

    Salon zaprojektowano na wysokość dwóch kondygnacji, dzięki czemu mamy wiele przestrzeni, w sam raz na dużą choinkę ku jeszcze większej uciesze naszych dzieci.

    Siłownia i jaccuzi znajdują się w lewym skrzydle parteru abyśmy mogli dbać o swoją sylwetkę – w zdrowym ciele zdrowy duch!

    Piętro to nasze prywatne królestwo. Pokoje dla dzieci połączono wspólnym pomieszczeniem rekreacyjnym, by szkraby uczyły się wspólnie bałaganić oraz razem sprzątać.

    Nieopodal znajduje się sypialnia, wraz z łazienką i garderobą, przeznaczona dla rodziców. Będą oni mogli doglądać dzieci i kontrolować czy wszystko znajduje się na swoim miejscu po ostatniej zabawie. Nie można zarzucić projektantom, że myśleli tylko o maluchach – na pietrze nie brakuje również gabinetu do pracy.

    Rezydencja Zr16 przeznaczona jest dla osób rodzinnych, lubiących spędzać ze sobą czas ale także ceniących sobie prywatność. Prostota, komfort, wygoda a przy tym elegancja to główne zalety projektu Zr16.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1861
    • - TXU-177
    • - SZ5 Zr16 CE (DOM SZ2-61)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację
