Zu11

280
932  tys. zł
Nowoczesny budynek biurowo-usługowy
Warianty: 0
Komentarze: 1
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
kontakt z architektem
zadzwoń +48 22 355 15 55
lub napisz
zmiany
dopasuj projekt do swoich potrzeb
finansowanie
przygotujemy ofertę kredytu
Powierzchnia użytkowa / netto
280,0 m²
Powierzchnia zabudowy
160,0 m²
Wysokość domu
9,83 m
Kąt nachylenia dachu
Powierzchnia dachu
Minimalne wymiary działki
19,96 x 20,36 m
Strop (parter)
żelbetowy
Pokrycie dachu
papa bitumiczna
technologia
murowany
Projekt konstrukcji wykonany został przy założeniach:
  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Rodzaj wentylacji
mechaniczna (rekuperacja)

Zu11 to propozycja projektu 2 kondygnacyjnego lokalu biurowo-usługowego, z dużymi przeszkleniami od frontu i z panelami, które mogą służyć jako żaluzje. Dach zaprojektowano jako odwróconą literę „L” geometrycznie przecinających się płaszczyzn.

Budynek został zaprojektowany w taki sposób, że od strony frontowej mamy wejście do lokalu usługowego, może to być sklep, fryzjer, bądź inny. Z tyłu rozplanowano zaplecze socjalne. Natomiast oddzielne tylne wejście prowadzi do magazynu, sąsiadującymi schodami wspinamy się na górę, gdzie w holu ustawiono stanowisko recepcyjne. Stąd bezpośrednie przejście do sali konferencyjnej i drugie wejście do pomieszczeń biurowych. Open space o powierzchni 40 m2 to powierzchnia doskonale dostosowana dla większej ilości pracowników. Aby o nich należycie zadbać, sąsiaduje z pomieszczeniem socjalnym, w którym można pozostawić odzienie wierzchnie i zaparzyć kawę. Węzeł sanitarny umieszczono w środkowej części piętra, a pokój spotkań nie posiada okien, by niepotrzebnie nie odciągać uwagi petentów.

Prezentowany układ pomieszczeń jest przykładowy i wymaga przystosowania do indywidualnych potrzeb i wymagań w zależności od przeznaczenia obiektu. Projekt wymaga adaptacji do usługi.


Ten projekt występuje na rynku również pod nazwą:

  • - SZ5 Zu11 (DOM SZ1-21)

KALKULACJA SZACUNKOWA Zu11

wg cennika sekocenbud 3 kw. 2024
Ceny średnieCeny minimalne
Stan zerowy 169 487 151 327
Stan surowy otwarty 607 327 542 257
Stan surowy zamknięty 155 363 138 717
Instalacje 197 735 176 549
Prace wykończeniowe 282 478 252 212
Razem1 412 389 1 261 062
Ten dom możesz postawić metodą gospodarczą już za:
1 176 991
zawsze aktualny

Kosztorys szczegółowy
zestawienie materiałów

Jeżeli chcesz mieć aktualny kosztorys oraz łatwo dopasować go do swojej budowy i realnych wydatków, wybierz edytowalny Pakiet Kosztorysowy+

Parter 140,0

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny budynek biurowo-usługowy
Pomieszczenie usługowe
140,0 m²

Piętro 140,0

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny budynek biurowo-usługowy
Pomieszczenie usługowe
140,0 m²

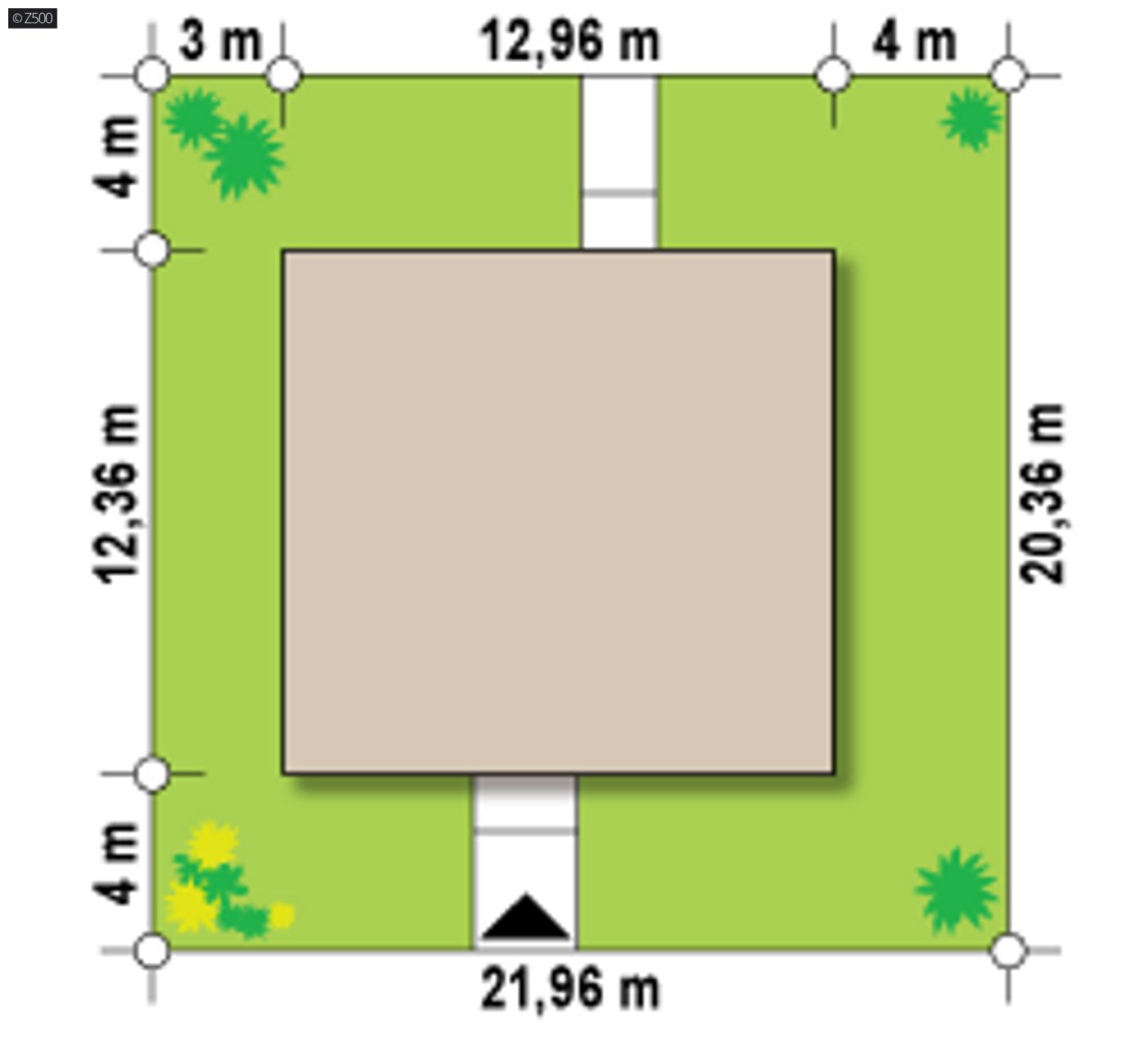

Działka

Gotowy projekt domu  - Nowoczesny budynek biurowo-usługowy
Minimalne wymiary działki
szerokość
19,96 m
długość
20,36 m
Wymiary elewacji frontowej
12,96 m
Pliki do pobrania
Sprawdź czy pasuje na Twoją działkę
Chcesz wybudować dom według tego projektu lecz nie wiesz czy możesz na swojej działce? Zamów analizę warunków zabudowy.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Ten projekt wymaga dłuższego czasu oczekiwania ale gwarantujemy, że otrzymasz projekt w najnowszych standardach energooszczędności na 2024%.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
