    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

    Zx67 odbicie lustrzane

    Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    Gotowy projekt domu Zx67 - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

    Parter 129,2

    Sień
    8,2 m²
    Pom. gosp.
    5,2 m²
    Łazienka
    3,7 m²
    Pralnia
    3,1 m²
    Łazienka
    7,8 m²
    Pokój
    13,8 m²
    Garderoba
    6,1 m²
    Pokój
    11,7 m²
    Pokój
    11,9 m²
    Hol
    13,7 m²
    Salon
    27,6 m²
    Kuchnia+jadalnia
    16,4 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

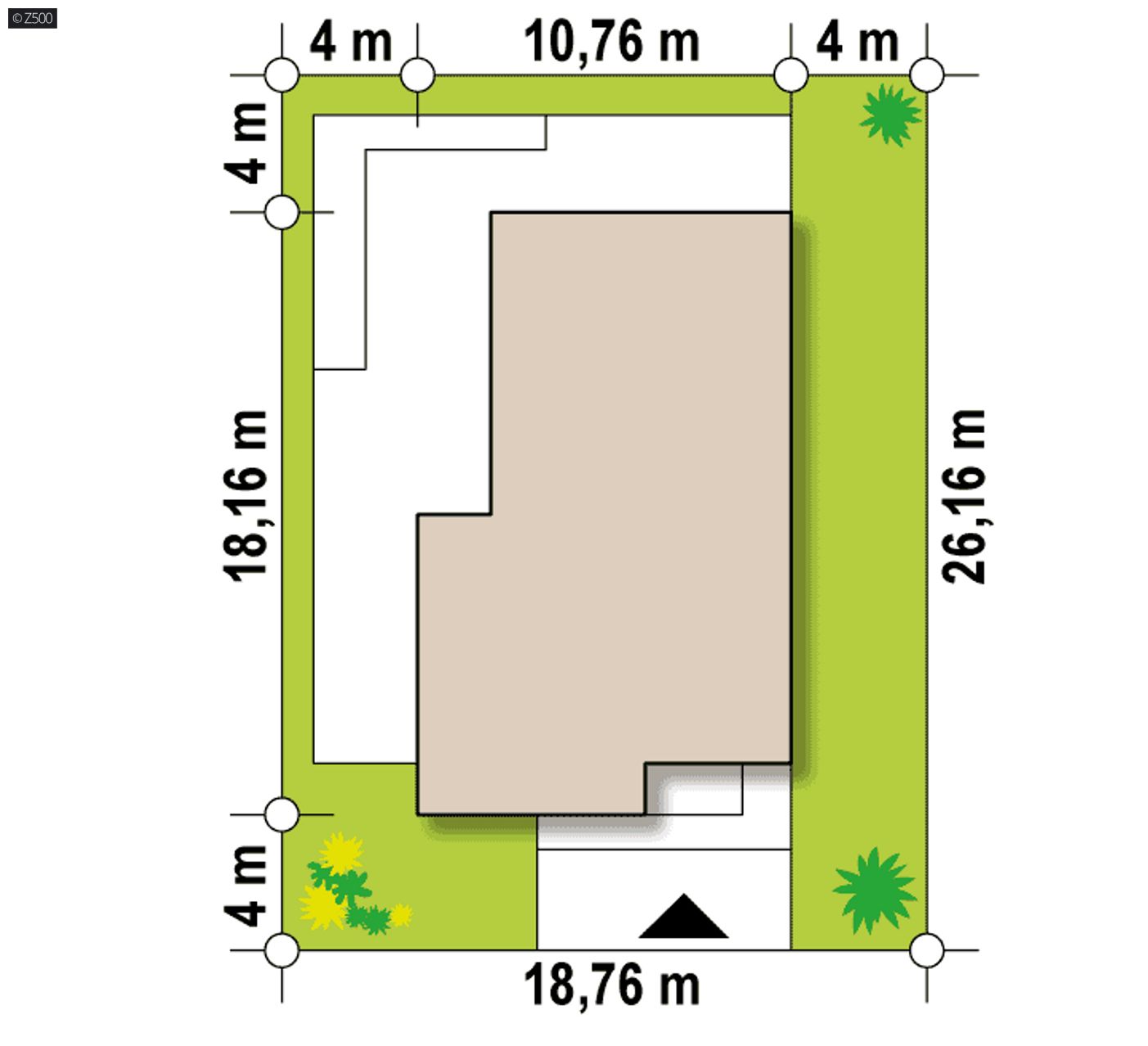

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    18,76 m
    długość
    25,36 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    10,76 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    129,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    167,0 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    363,45 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,75 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    148,32 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    18,76 x 25,36 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    blacha, folia PVC, papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Zx67

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 296 704  197 803

    46%37%17%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

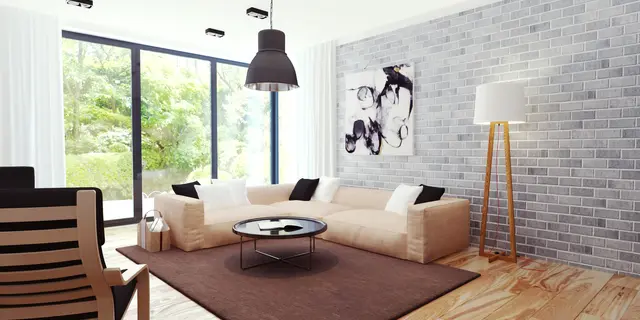

    gotowy projekt domu Zx67 – aranżacja wnętrz, Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

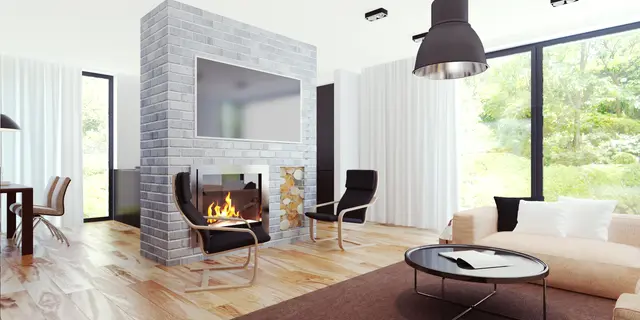

    gotowy projekt domu Zx67 – aranżacja wnętrz, Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

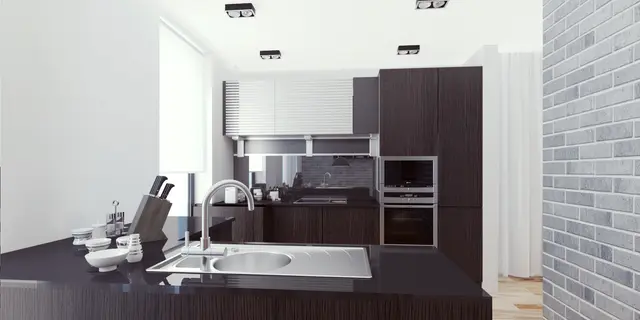

    gotowy projekt domu Zx67 – aranżacja wnętrz, Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

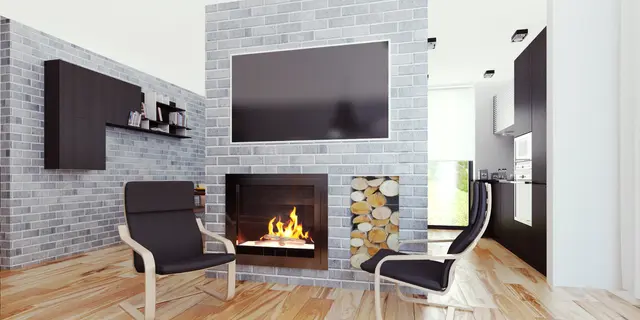

    gotowy projekt domu Zx67 – aranżacja wnętrz, Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.

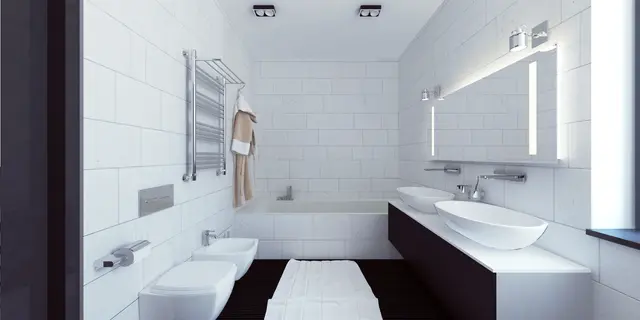

    gotowy projekt domu Zx67 – aranżacja wnętrz, Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    gotowy projekt domu Zx67 – aranżacja wnętrz, Parterowy dom w nowoczesnym stylu, z dużymi przeszkleniami na wąską działkę.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany

    Zx67 to projekt, w którym nasi architekci wyszli naprzeciw potrzebom stworzenia nowoczesnego domu parterowego specjalnie z myślą o wąskiej działce. Dwa przenikające się prostopadłościany nadają budynkowi elegancki i lekki wygląd, a jasne odcienie powiększają optycznie jego regularną bryłę. Dzięki temu mamy możliwość wybudowania własnych i do tego gustownych „czterech kątów”, bez obawy, że będą one wyglądać niczym „autobus” czy „stodoła”.

    Zarówno wejście do budynku jak i wyjście na taras specjalnie zaprojektowano tak, aby każde z nich posiadało zadaszenie, które uchroni mieszkańców przed deszczem lub śniegiem.

    Wchodząc do domu znajdujemy się w obszernej sieni z miejscem na szafę i przejściem do pomieszczenia gospodarczego. Lewa strona budynku to strefa dzienna, którą zdobi centralnie umieszczony kominek, nadający ciepła rodzinnej atmosfery i rozgrzewający nasz dom serdecznością, nawet przy najbardziej lodowatej wizycie teściowej. Centrum życia domowego, czyli – salon, architekci pierwszorzędnie powiększyli optycznie, dodając obszerne przeszklenia przy drzwiach wyjściowych na taras.

    Dom posiada dwie łazienki, co znacznie ułatwia codzienną, aczkolwiek nie szarą, egzystencję właścicieli. Wszak dwie łazienki to brak konfliktów między osobami płci pięknej i (prosimy nie żywić urazy) płci nieco brzydszej…

    W dalszej części domu umiejscowiono 3 sypialnie, z których jedna z nich posiada własną, prywatną garderobę oraz wyjście na taras. Pozostałe 2 sypialnie z powodzeniem mogą zostać przeobrażone w gustowny gabinet i pokój dziecięcy. Wszystko w zależności od potrzeb mieszkańców.

    Jednakże największym atutem niniejszego projektu pozostaje fenomen, iż projekt ów, upraszczając i mówiąc kolokwialnie: „wejdzie na wąską działkę”! J I to przy zachowaniu symetrii oraz pełni dobrego smaku.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1810
    • - TMQ-214
    • - SZ5 Zx67 CE (DOM SZ1-81)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
