    Gotowy projekt domu Z88 - Mały dom z poddaszem użytkowym oraz garażem jednostanowiskowym w bryle.

    Z88 odbicie lustrzane

    Mały dom z poddaszem użytkowym oraz garażem jednostanowiskowym w bryle.
    murowany
    murowany
    murowany
    murowany
    lustrzane odbicie
    Gotowy projekt domu Z88 - Mały dom z poddaszem użytkowym oraz garażem jednostanowiskowym w bryle.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Mały dom z poddaszem użytkowym oraz garażem jednostanowiskowym w bryle.

    Parter 72,2 / 96,2

    Sień
    4,9 m²
    Hol
    13,9 m²
    Salon+jadalnia
    31,5 m²
    Kuchnia
    9,9 m²
    WC
    2,2 m²
    Garaż
    24,0 m²
    Pom. gosp.
    9,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały dom z poddaszem użytkowym oraz garażem jednostanowiskowym w bryle.

    Poddasze 77,5 / 101,5

    Hol
    7,5 m²
    Pokój
    16,8 m² / 24,9 m²
    Garderoba
    2,8 m² / 4,9 m²
    Pokój
    15,5 m² / 20,7 m²
    Pokój
    20,5 m² / 21,3 m²
    Łazienka
    5,8 m² / 10,0 m²
    Łazienka
    5,0 m² / 8,6 m²
    Garderoba
    3,5 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Mały dom z poddaszem użytkowym oraz garażem jednostanowiskowym w bryle.

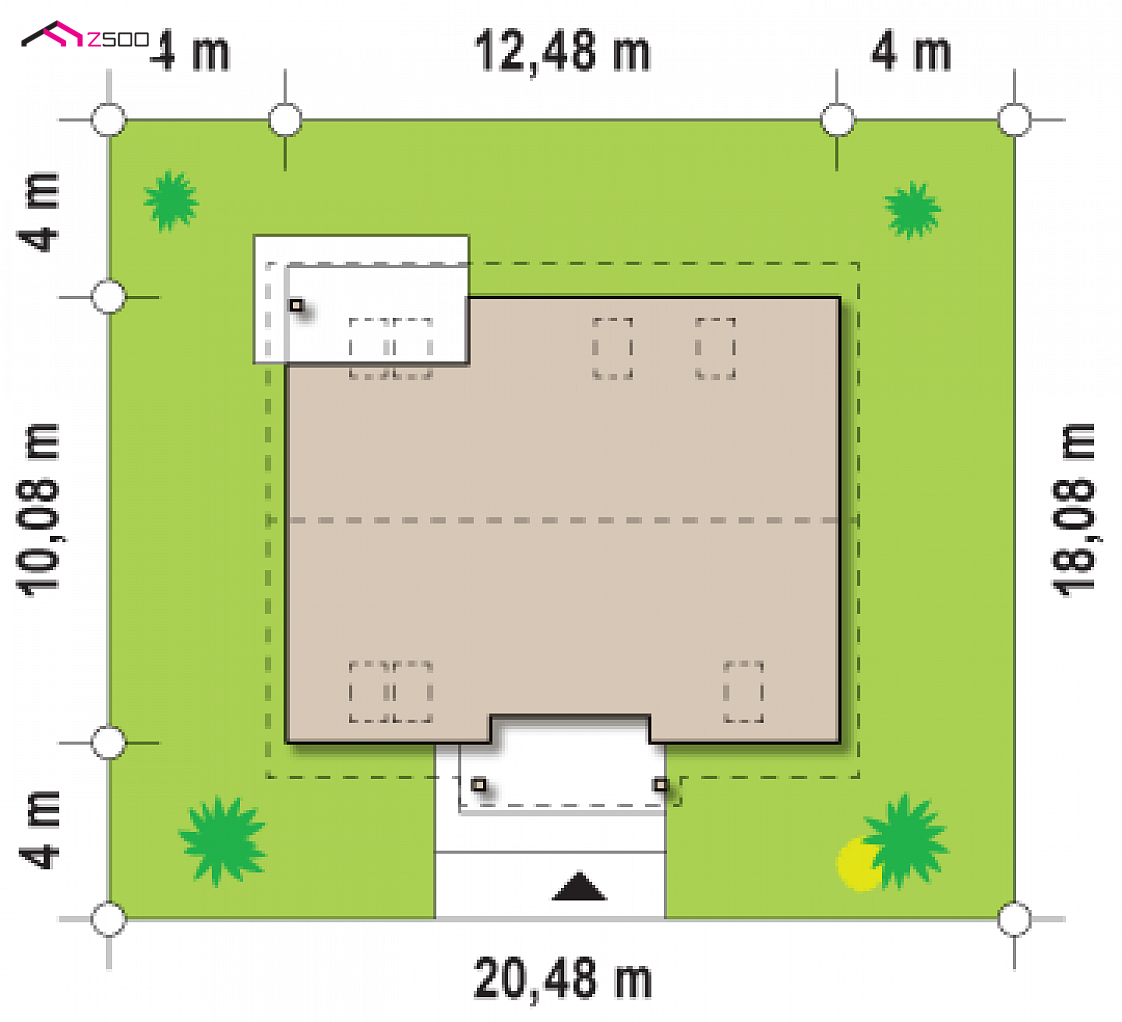

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    20,48 m
    długość
    18,08 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    12,48 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    149,6 / 197,7 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    125,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    24,0 m²
    Kubatura
    478,76 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,97 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    184,09 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,01 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    20,48 x 18,08 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z88

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 341 366  227 578

    51%34%15%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany

    Projekt Z88 to wygodny dom z poddaszem użytkowym oraz garażem jednostanowiskowym w bryle. Dwuspadowy dach oraz prosta konstrukcja wpływają na optymalną oraz szybką i tanią budowę. Elewację domu można wykończyć elementami z drewna, co nada ciepłego oraz atrakcyjnego charakteru.

    Zadaszone wejście prowadzi do sieni, gdzie jest miejsce na pojemne szafy. Na parterze znajduje się również salon połączony z jadalnią i dobrze doświetloną kuchnią, WC, oraz pomieszczenie gospodarcze do którego mamy dostęp zarówno z kuchni jak i z garażu. Z jadalni mamy wyjście na zadaszony taras, przeszklone drzwi zapewnią kontakt z naturą i wprowadzą ją do wnętrza. Klatką schodowa wchodzimy na poddasze, tam znajdują się trzy sypialnie oraz dwie łazienki. W każdym z pomieszczeń jest miejsce na przestronne szafy, co pozwoli na łatwiejsze zachowanie porządku.

    Z88 jest domem funkcjonalnym i ekonomicznym, idealnym dla ludzi szukających niewielkiego domku, w którym piętro stanowi część sypialną, natomiast parter część dzienną.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1099
    • - TMZ-425
    • - SZ5 Z88 CE (DOM OZ2-33)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu


    (ze względu na aktualizację)
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Marcin
    Witam.
    Jestem na etapie załatwienia pozwoleń budowy i chętnie bym przed rozpoczęciem zobaczył Z88 w realu jestem z Wrocławia jeśli ktoś w tych okolicach ma, buduje tą zetke bardzo prosił bym o możliwość zobaczenia. Z góry bardzo dziękuję i pozdrawiam

    Witam

    Na wstępie chciałbym podziękować inwestorom ze Świecia i miejscowości Lipka,
    za możliwość obejrzenia Z-tki, jak również cenne uwagi.

    Mam pytanie do zespołu Z500:
    Zastanawiamy się nad możliwością powiększenia kuchni.
    Jeden z pomysłów to zmniejszenie pomieszczenia gosp./kotłowni poprzez przesunięcie ściany łączącej kuchnię z pom.gosp. o około 1m w prawo.
    Jest to ściana nośna, więc zmiana dotyczyłaby również ławy i fundamentu, no i oczywiście komina.
    Czy istnieją jakieś przeciwwskazania techniczne ku temu?

    Obsługa klienta
    Do Piotr D. : Witam,
    oczywiście zmiana jest możliwa, nie ma przeciwwskazań do jej wprowadzenia.
    Zmianę należy wprowadzić na etapie adaptacji u dowolnego architekta albo w Studio Adaptacji.
    W sprawie szczegółowych informacji na temat zmian proszę o kontakt:
    info@studioadaptacji.pl
    (+48) 722 000 500

    Obsługa klienta
    Do Anna G. : Można się pozbyć ale będzie trzeba postawić słup, który przejmie obciążenie konstrukcji stropu.

    ALEKSANDRA SZYDEŁ
    Do Anna G. : buduje ten dom , można zobaczyć Wielkopolska, powiat złotowski, nr telefonu 509253995

    Izabela Gosiniecka
    Do Krzysztof R : mieszkam, ale pierwszy sezon grzewczy "przed nami" za październik i listopad spodziewam się faktury w okolicach 530zł (obliczyłam sama wg. zużycia), przy czym w kominku palimy w weekendy

    Witam
    Jesteśmy z żoną na etapie wyboru planu. Mamy dylemat Z88 czy Z133.
    Jesteśmy bardzo ciekawi jak wygląda Z88 w realu.
    Jeśli budujecie dom w "niewielkiej" odległości od Łodzi lub Włocławka (150-200km) i bylibyście gotowi poświecić nam 10-15min na prezentację Waszej Z-tki byli byśmy bardzo wdzięczni.

    Pozdrawiam
    Piotr i Dorota Deskiewicz
    deskiewicz.p@gmail.com

    Rafal
    Do Anita H : witam, jestem z katowic i mam w planie zakup tego projektu, moge go zobaczyc u Panstwa na zywo ? prosze o kontakt info@rafaltkacz.pl lub 602-641-351 z gory dziekuje

    Michał K.
    Do Tomasz E. : Witam,
    czy może Pani przesłać adres swojego maila na skrzynkę: yupie@poczta.onet.pl .Jesteśmy ze Śląska i chcemy przystapić do budowy tego domu w przyszłym roku,mamy kilka pytań...Z góry dziekujemy!

    ALEKSANDRA SZYDEŁ
    buduję ten domek z mężem w odbiciu lustrzanym, jakie kolory elewacji proponujecie, czy ktoś ma ten etap już za sobą, chcemy ocieplać dom we wrześniu i się zastanawiamy,

    pozdrawiam

    Krzysztof R
    Do ALEKSANDRA SZYDEŁ : witam.my rowniez budujemy ten domek w odbiciu lustrzanym jestesmy juz po ocieplaniu ale koloru elewacji jeszcze niewybralismy i ciagle sie zastanawiamy poniewaz dachowka nasza jest koloru grafit mat wiec z elewacja mamy dylemat co do kolory bo niechceilibysmy zeby dom byl w zimnych kolorach a grafit jest kolorem zobowiazujacym.zastanawiamy sie nad projektem architekta naszej elewacji.zycze powodzenia w wyborze elewacji.krzysztof r

    Izabela Gosiniecka
    Do ALEKSANDRA SZYDEŁ : proszę o przesłanie zdjęć na to forum z realizacji Waszych prawie już wykończonych domów, póki co cały czas są tylko moje, a jestem bardzo ciekawa jak to samo wyszło u Was. PS. My do ciemnobrązowej dachówki planujemy kolor piaskowy. Pozdrawiam

    Urszula Z.
    Do ALEKSANDRA SZYDEŁ : Ten dom równie dobrze będzie prezentował się w odcieniach beży i brązów - zamiast grafitowej dachówki można użyć ciemnej brązowej (u producentów to nazwy "orzech" lub "brązowa angobowana", "kasztanowa angobowana"). Stolarka najlepiej zbliżona do koloru dachu (orzech). Warto rozważyć wykończenie podcienia wejściowego - jako detal - w zaimpregnowanym drewnie, doda to charakteru i uroku nawet nie do końca wykończonemu domowi. Ściany w kolorze jasny beż.

    Izabela Gosiniecka
    Ja odnośnie konstrukcji dachu do Pana Marcina. Budujemy ten dom w kujawsko-pomorskim i nasz dekarz jak tylko spojrzał na projekt to stwierdził, że nadaje się on jedynie na blachodachówkę. Ponieważ zależało nam na dachowce więźba została dodatkowo wzmocniona, w tej chwili jesteśmy na etapie deskowania i mam nadzieję, że dach wytrzyma.

    Łukasz
    Do Izabela Gosiniecka : Witam
    My właśnie zakończyliśmy stan surowy zamknięty i jeśli chodzi o kons dachu to jest zupełnie inna od tej. Nasz projekt więźby jest zupełnie inny.

    Gaa
    Do Izabela Gosiniecka : 'Inna'. Co poeta mial na mysli? Wszystkim nam zyloby sie lepiej gdyby jezyk sluzyl do definiowania zeczy nie rzucania pustych slow.
    Kiedy zabieralismy sie za dach to konstrukcja wiezby wydawala sie zupelnie nie pasujaca do pokrycia dachu dachowka (zbyt slaba by udzwignac taki ciezar). Wiele obiekcji mieli 'fachowcy'. Jednak po wyobrazeniu sobie jak dzialaja sily w takiej konstrukcji i wyobrazeniu sobie modelu chocby z papieru takiego dachu sprawa byla juz bardziej przekonywujaca - taki dach musi uniesc dachowke, ocieplenie i wykonczenie pomieszczen.
    Przewymiarowalismy krokwie i jetki (krokwie sa o 2 cm grubsze, jetki sa takich samych wymiarow jak krokwie).
    Dach zostal wykonany dwa lata temu (ceramiczna dachowka) i stoi bez uszczerbku do tej pory.

    Iza
    Witam.
    Czy ktoś buduje ten piękny domek w lubuskim? Jestem zainteresowana kupnem tego projektu, ale chciałabym zobaczyć czy salon nie jest za długi do szerokości? Jak myślicie będzie to dobrze wyglądać? Może głupie pytanie, ale co mi tam?
    :)

    Ami
    Dzien Dobry,

    czy ktos buduje ten dom? My wlasnie przystepujemy do montazu wiezby i zastanawiamy sie czy ta z projektu naprawde wytrzyma ciezar dachowki.
    Bylbym wdzieczny za informacje od Panstwa czy zostawiliscie oryginalny projekt wiezby i dach przyjal ciezar dachowki, sniegu itp. bez zadnych problemow [jakis kontakt do siebie].
    Bardzo dziekuje za pomoc.

    Wojtek
    Witam. Panie Krzysztofie, ma prośbę o wysłanie kilku fotek z waszej budowy domku na e-mail oczywiście jeśli nie będzie to problemem dla pana, mam plan budowy tego domku na wiosnę 201. Pozdrawiam
